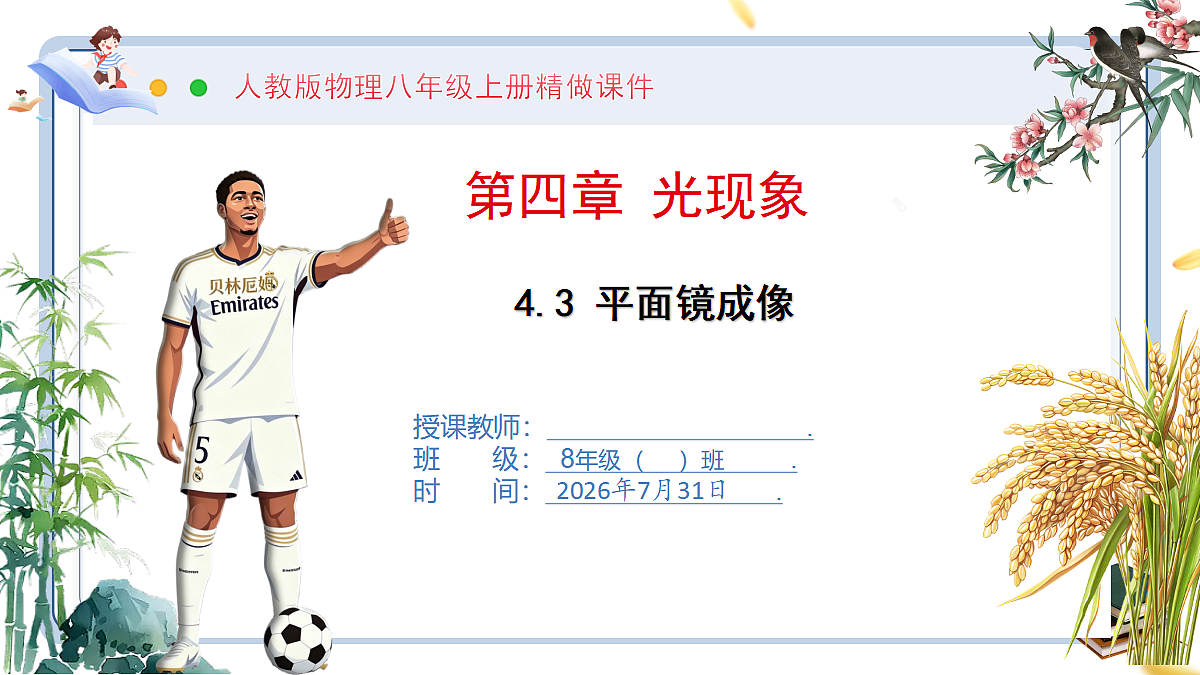

第3节 平面镜成像

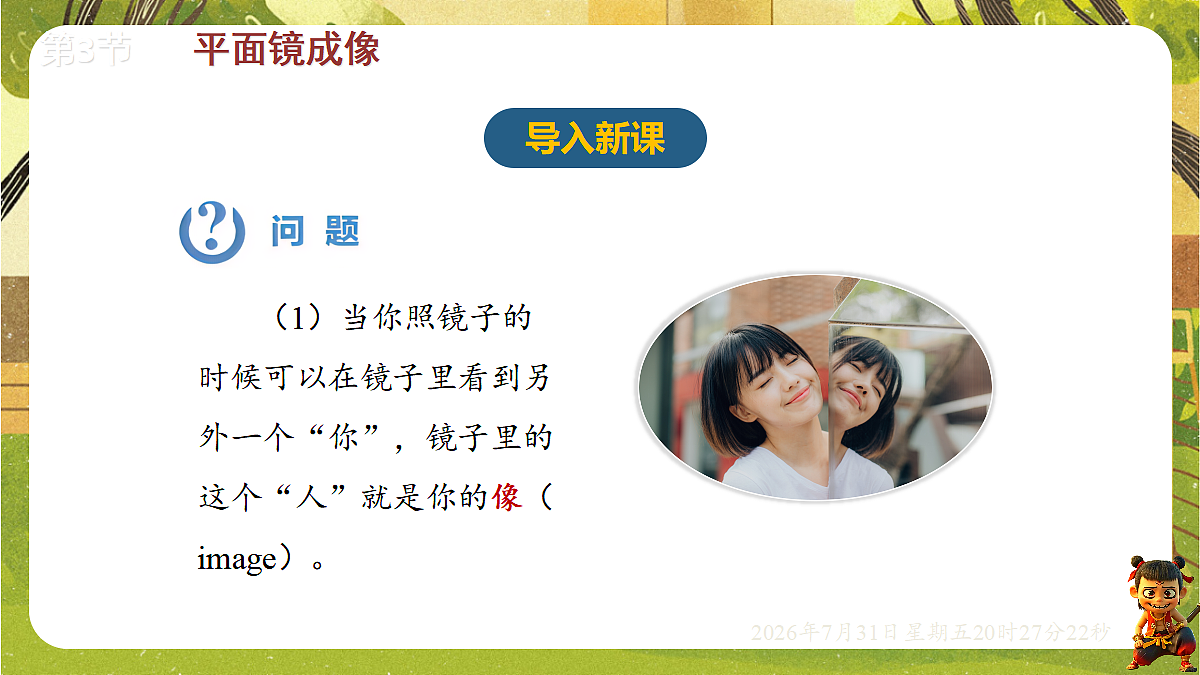

（1）当你照镜子的时候可以在镜子里看到另外一个“你”，镜子里的这个“人”就是你的像（image）。

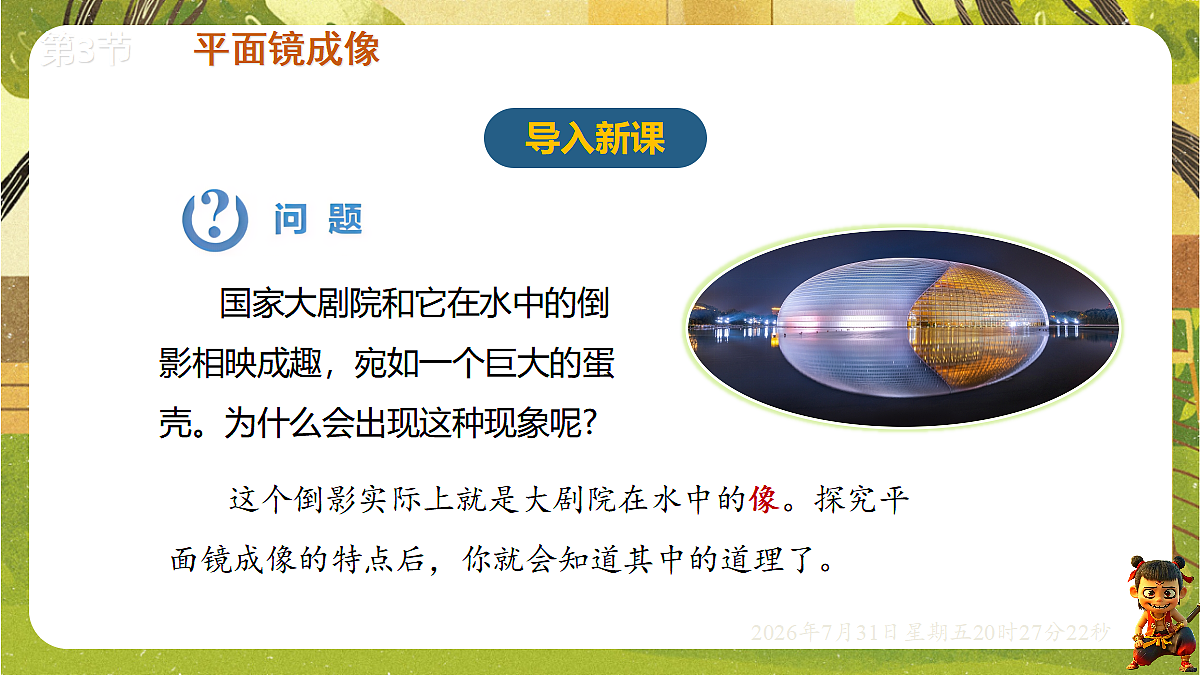

国家大剧院和它在水中的倒影相映成趣，宛如一个巨大的蛋壳。为什么会出现这种现象呢?
这个倒影实际上就是大剧院在水中的像。探究平面镜成像的特点后，你就会知道其中的道理了。

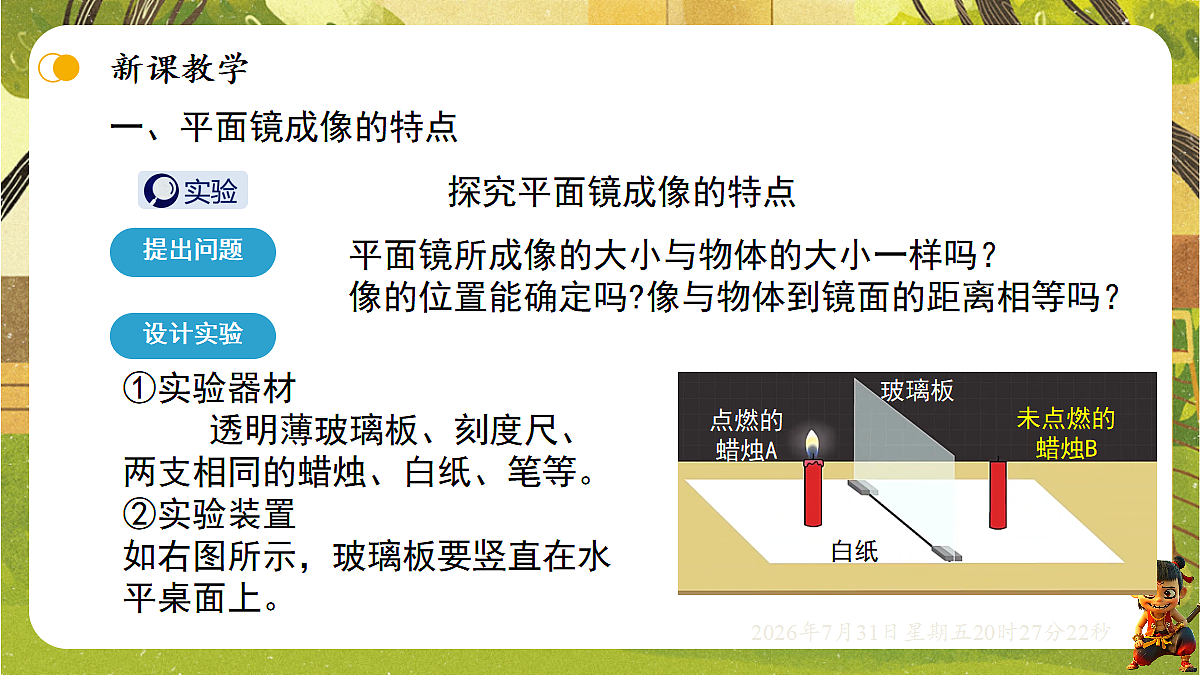

平面镜所成像的大小与物体的大小一样吗？像的位置能确定吗?像与物体到镜面的距离相等吗？
①实验器材 透明薄玻璃板、刻度尺、两支相同的蜡烛、白纸、笔等。②实验装置如右图所示，玻璃板要竖直在水平桌面上。

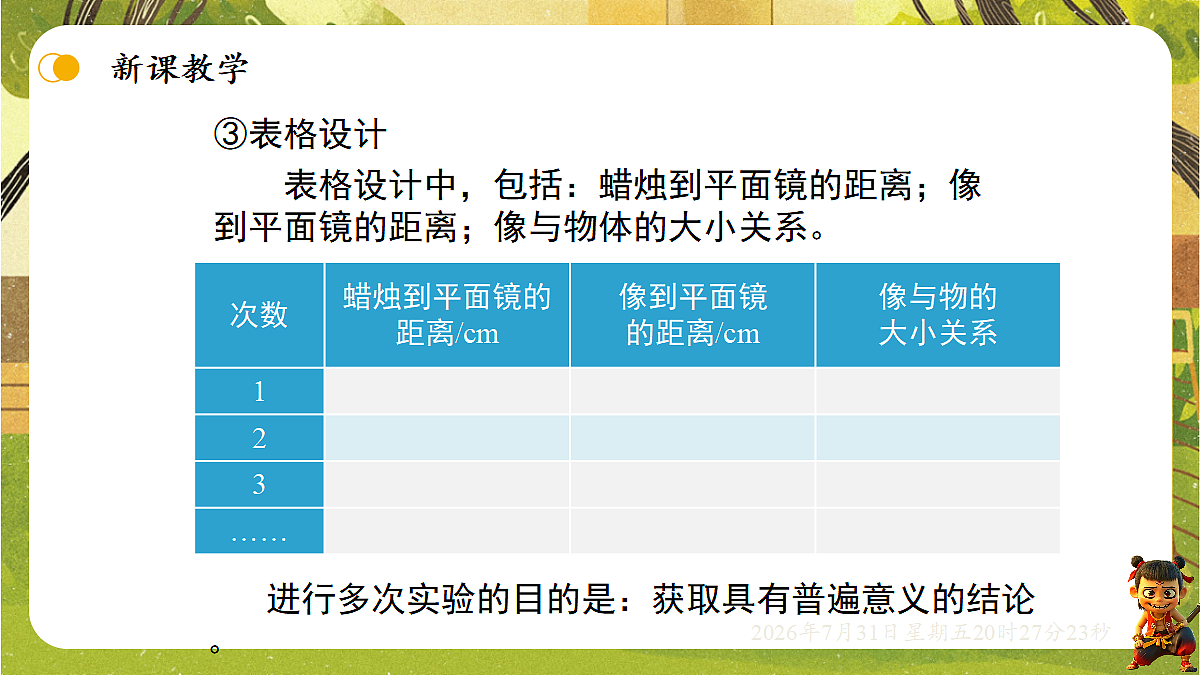

表格设计中，包括：蜡烛到平面镜的距离；像到平面镜的距离；像与物体的大小关系。
进行多次实验的目的是：获取具有普遍意义的结论。
比较像和物的大小关系，这是一种研究方法—等效替代法。
记录物、像、玻璃板的位置，测量物距和像距。

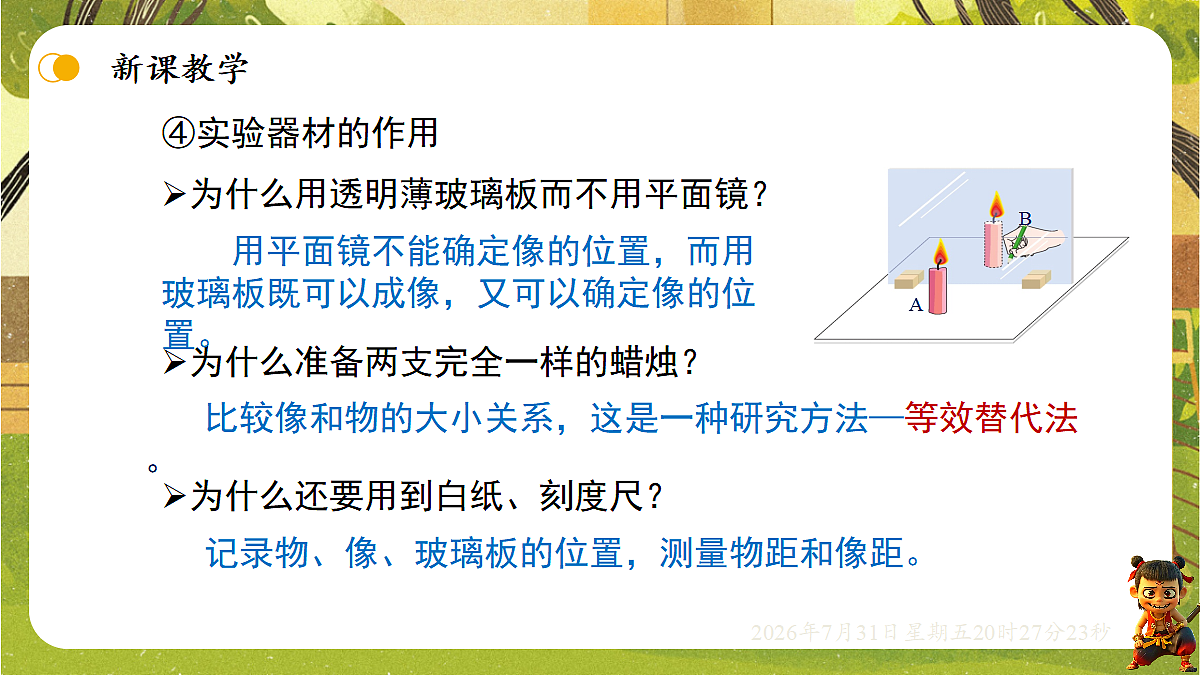

为什么用透明薄玻璃板而不用平面镜？
为什么准备两支完全一样的蜡烛？
为什么还要用到白纸、刻度尺？
用平面镜不能确定像的位置，而用玻璃板既可以成像，又可以确定像的位置。

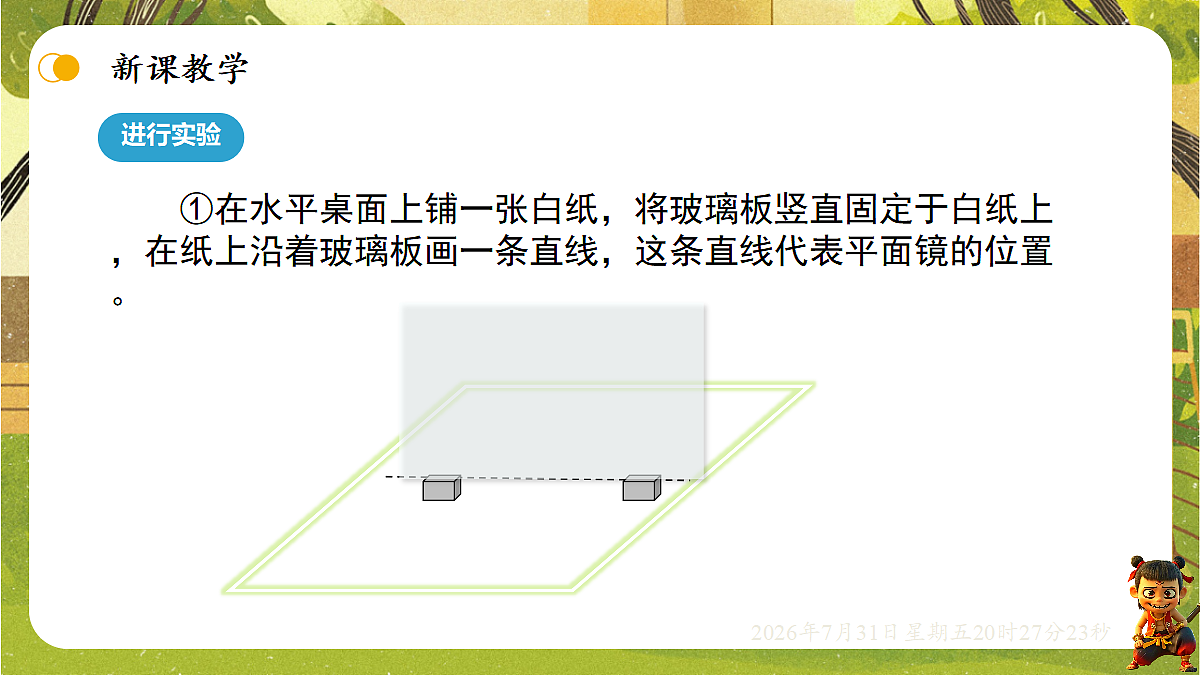

①在水平桌面上铺一张白纸，将玻璃板竖直固定于白纸上，在纸上沿着玻璃板画一条直线，这条直线代表平面镜的位置。
②把一只点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像B。再拿一支外形相同但不点燃的蜡烛，竖立在玻璃板后面移动，直到看上去它跟前面那根蜡烛的像完全重合。这个位置就是前面那支蜡烛的像的位置。
③用笔在纸上记下这两个位置。实验时注意观察蜡烛的大小和它的像的大小是否相同。
④移动点燃的蜡烛，重复上面的实验。
⑤用直线把每次实验中蜡烛和它的像的位置连起来，用直尺量出蜡烛和像到玻璃板的距离，并填入表中。
①分析像与物的大小关系，归纳结论：
结论① ：反射角等于入射角
②分析像和物到镜面的距离关系，归纳结论：
③分析像和物的连线与镜面的关系，归纳结论：
平面镜所成的像与物体关于镜面对称。
视频演示——《平面镜成像的特点》
1.某小组的同学用如图所示器材完成了“探究平面镜成像的特点”的实验。
（1）实验中用薄玻璃板代替平面镜，目的是便于确定像的____________。
（2）实验中应选择与蜡烛①外形相同且________（填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物__________。
（3）将蜡烛①远离玻璃板，像的大小将______（填“变大”“变小”或“不变”）。
（4）多次改变蜡烛①的位置，并记录蜡烛①的像的位置，用刻度尺测出每次像和物到玻璃板的距离，实验数据如表所示。分析数据可知，平面镜成像时，像和物到平面镜的距离______。
（5）蜡烛①的像与蜡烛②重合时，移去蜡烛②，在其所在位置上放一光屏，则光屏上______（填“能”或“不能”）承接到蜡烛①的像，所以平面镜所成的像是____（填“实”或“虚”）像。
说明： 法线、像与物连线、虚像及反射光线的反向延长线要用虚线；像与物要对称；实际光线要标上箭头。
如图所示，从发光点S向平面镜引出两条入射光线；过入射点作出两条入射光线的法线；根据光的反射定律中反射角等于入射角，作出反射光线；作两条反射光线的反向延长线，找出交点S′，即是S的像。
根据光的反射定律画出S在平面镜中的像。
②根据平面镜成像特点作图
说明：法线、像与物连线要用虚线；像与物要对称。
【步骤】 ①做垂线； ②画垂足； ③量等距； ④画像点。
根据平面镜成像的特点画出S在平面镜中的像
如图所示，过S点作平面镜的垂线，交平面镜于O点；在另一侧截取S′O=OS，S′即为S的像。
①作图痕迹要保留；②辅助线用虚线画;③虚像也用虚线画；④垂直符号要标明。
【例题2】根据平面镜成像的特点画出AB在平面镜中的像.
平面镜成像作图的注意事项:
在上面的实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰。这是为什么？
我们看到物体是因为物体发出的光射入眼睛。人的眼睛是根据光线直进的经验来判断物体位置的。
②虚像（virtual image）
因为平面镜将光源S的光反射进了人的眼睛里，引起视觉。由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线的交点S ′处发出的。 S ′就是S在平面镜中的虚像。
实像由实际光线会聚而成的，能用光屏承接，人眼可以直接看到。
虚像由实际光线的反向延长线会聚而成，不能用光屏承接，人眼通过光学器件才能看到。
由实际光线的反向延长线会聚而成
能用光屏承接人眼可以直接看到
不能用光屏承接，人眼通过光学器件才能看到
当光射入我们的眼睛，我们总是依照光射来的方向去推断光源位置，这样做的依据是__________________________。
如图所示，进入人眼的光线是由平面镜反射的光线，像是由______________________相交形成的，所以说我们看到平面镜所成的像是_______，其成像原理是______________。
光在同种均匀介质中沿直线传播
平面镜可以用来成像，平面镜的使用历史悠久，古代人们用磨光的铜面作为镜子。现代生活中，我们都离不开镜子。 舞蹈室里用来矫正动作的是平面镜；医生用来检查牙齿的小镜也是平面镜。
崎岖的山路急转弯处往往安装一面镜子，可以使双方互相看到对面的公路状况及交通状况，保证安全。
潜望镜是指从海面下伸出海面，用以窥探海面上活动的装置。其构造与普通地上望远镜相同，唯另加两个反射镜使物光经两次反射而折向眼中。潜望镜常用于潜水艇，坑道和坦克内用以观察敌情。
塔式太阳能电站，它是在很大面积的场地上装有许多台大型太阳能反射镜，通常称为定日镜，每台都各自配有跟踪机构准确的将太阳光反射集中到一个高塔顶部的接受器上。
在这里把吸收的太阳光能转化成热能，再将热能传给工质，膨胀做工，带动发电机，最后输出电能。
观看视频中的魔术表演，想一想，小卡片到哪里去了？
观看视频中的实验，想一想，烛焰为什么浇不灭？
凸面镜和凹面镜都是球面镜。
①凸面镜的特点 凸面镜的表面是凸起的，当光线射到凸面镜后，反射光线要向外发散开来，对光线有发散的作用。
汽车的后视镜和街头路口的反光镜都是凸面镜，凸面镜能起到扩大视野的作用。
③凹面镜的性质 凹面镜的表面是凹进去的，能够会聚光线。
当平行光线射到凹面镜后，光会聚于一点（叫焦点）。凹面镜对光线有会聚作用。
利用光的可逆性可以将焦点发出的光变为平行光。
③凹面镜的应用 汽车前灯的反光装置、利用凹面制成的太阳灶等。
2. 如图所示，小明透过平面镜看到了蜡烛的像，下列有关平面镜成像的描述，正确的是( )
A. 进入人眼的光是由蜡烛的像发出的B. 如果将平面镜竖直上移，则像随之上移C. 如果将图中的平面镜截掉一部分，则蜡烛仍能在剩余的平面镜中成完整的像D. 如果紧贴平面镜背面放置一块不透明挡板，则蜡烛在平面镜中无法成像
【点拨】平面镜成像的原理是光的反射，所成的是虚像，虚像是由反射光线的反向延长线相交而成的，虚像不会发出光，故A错误；平面镜成像时，像与物关于镜面对称，如果将平面
镜竖直上移，而蜡烛不动，则像不会移动，故B错误；物体通过平面镜所成的像和物体大小相等，不论平面镜的大小如何，所成的像始终是完整的，故C正确；平面镜成像的原理
是光的反射，若紧贴平面镜背面放置一块和平面镜大小一样的不透明挡板，不影响蜡烛成像，所以从前面看去仍能看到蜡烛的像，故D错误。
5. 卢沟桥是华北最长的古代石拱桥，桥上石狮众多，卢沟晓月更是著名的“燕京八景”之一。如图所示，下列说法正确的是( )
A. 月亮在水中的倒影是实像B. 月亮在水中的像到水面的距离与月亮到水面的距离相等C. 如果水面上升，桥上的石狮在水中的像将变大D. 如果水面下降，桥孔与其倒影所组成的图形形状不会变化
【点拨】因为水面相当于平面镜，平面镜成的像是虚像，与物体大小相等，像距等于物距，所以水中的月亮与天上的月亮大小相等，水中的月亮到水面的距离与天上的月亮到水
6. 中国象棋历史悠久。如图所示，在竖直立着的平面镜前水平放置一个九格的棋盘，将一颗棋子“马”按箭头方向移动，则平面镜中所显示的棋子“马”的移动路径是( )
A. 从“1”到“4”B. 从“2”到“3”C. 从“3”到“2”D. 从“4”到“1”
【点拨】平面镜成的像，像和物体到镜面的距离相等，对应点的连线与镜面垂直，所以，将一颗棋子“马”按箭头方向移动时，平面镜中所显示的棋
子“马”，其移动的路径是从“3”到“2”，故C正确。
7. 在教室的大扫除之后，刚用水洗刷过的地板光可照人，小明看到了教室里的吊扇通过光滑的地板表面所成的像，抬头看到吊扇正沿逆时针方向转动，他再低头看地板里的吊扇也在转动，则看到的转动方向是( )
A. 顺时针B. 逆时针C. 不转动D. 顺时针、逆时针交替转动
【点拨】由平面镜成像规律可知，像与物关于镜面对称，抬头看到吊扇正沿逆时针方向转动时地板里的吊扇在顺时针转动。故选A。
8. 如图是小明在探究平面镜成像特点时，用手机拍摄到的小魔术“浇不灭的蜡烛”。以下针对用于拍照的手机和实验器材位置的俯视简图设计中，合理的是( )
A. B.
C. D.
【点拨】要形成“蜡烛在水杯中燃烧”的现象，其实是利用平面镜成像原理，因为平面镜成像中像和物体在平面镜的异侧，点燃的蜡烛和盛水的玻璃杯应放在玻璃板的异侧，且到平面镜
