15.2广播和电视（培优课件）--北师大版物理九年级全一册

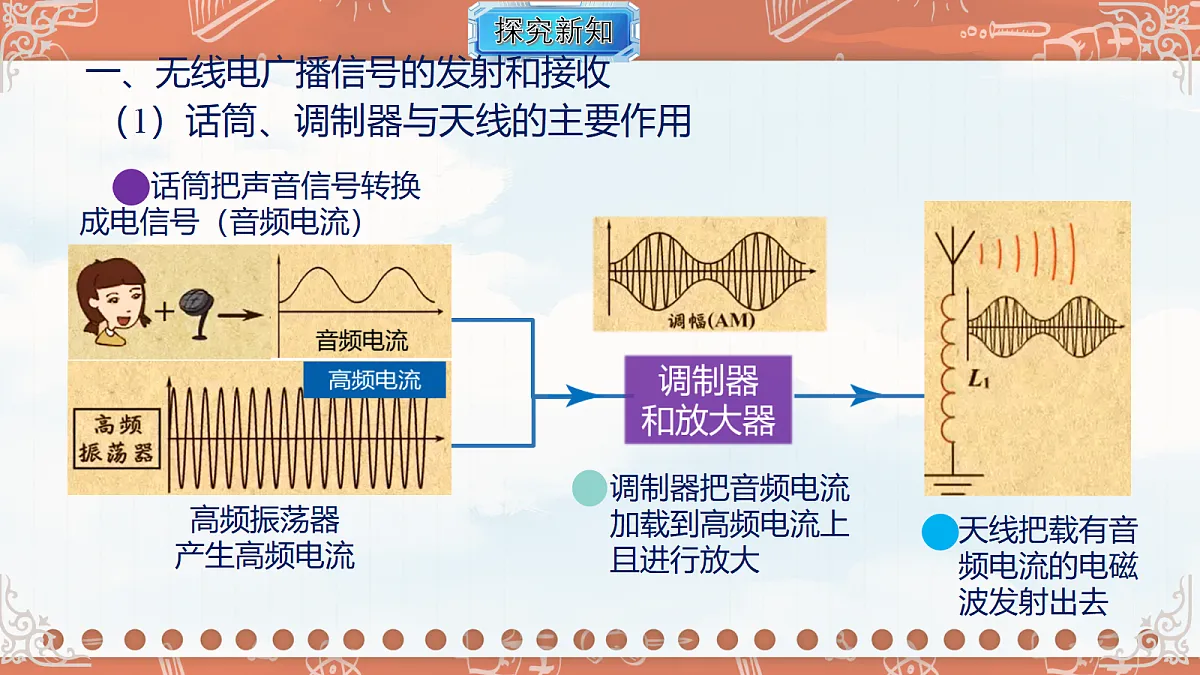

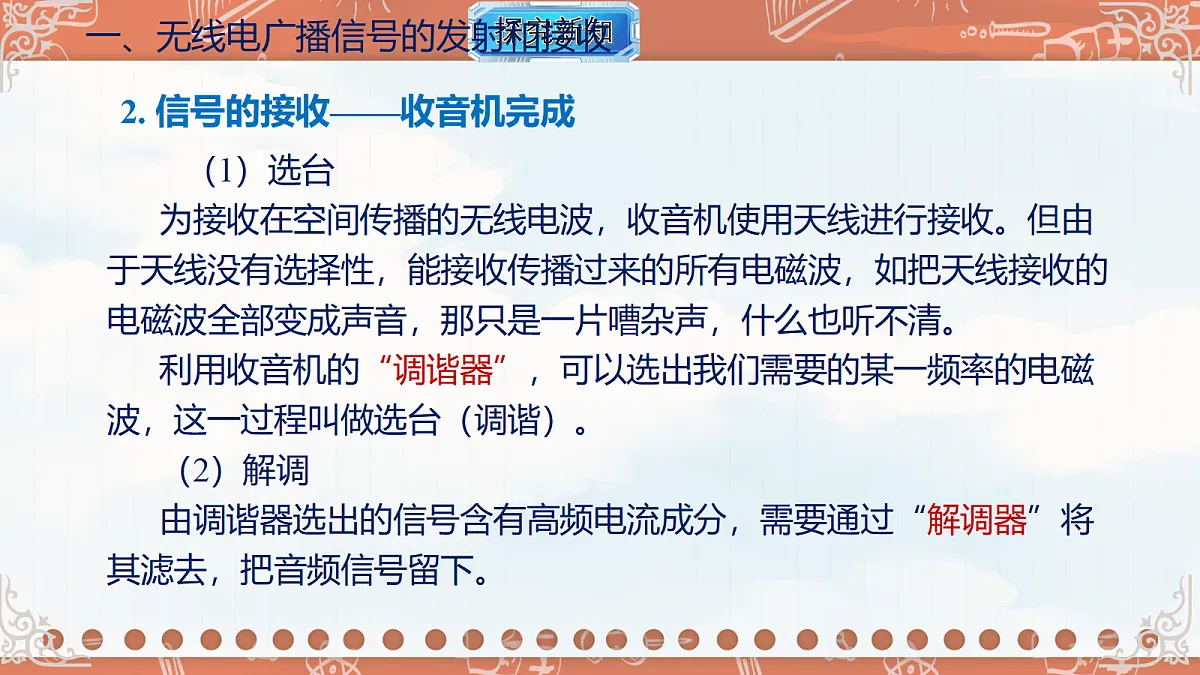

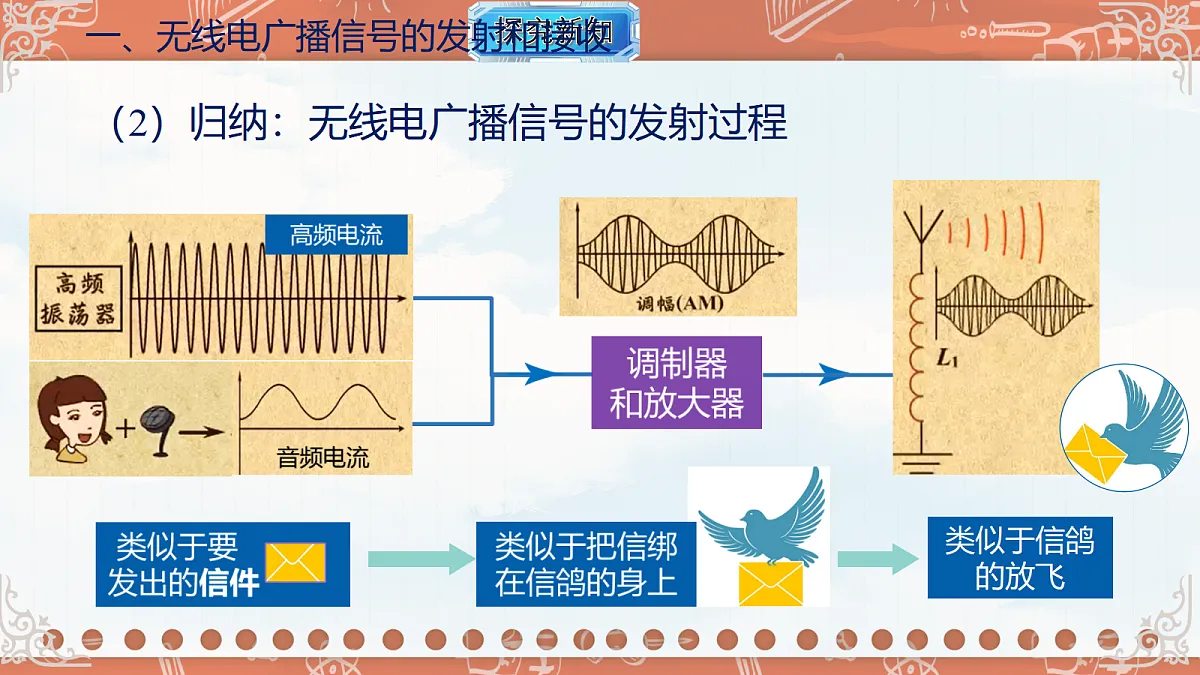

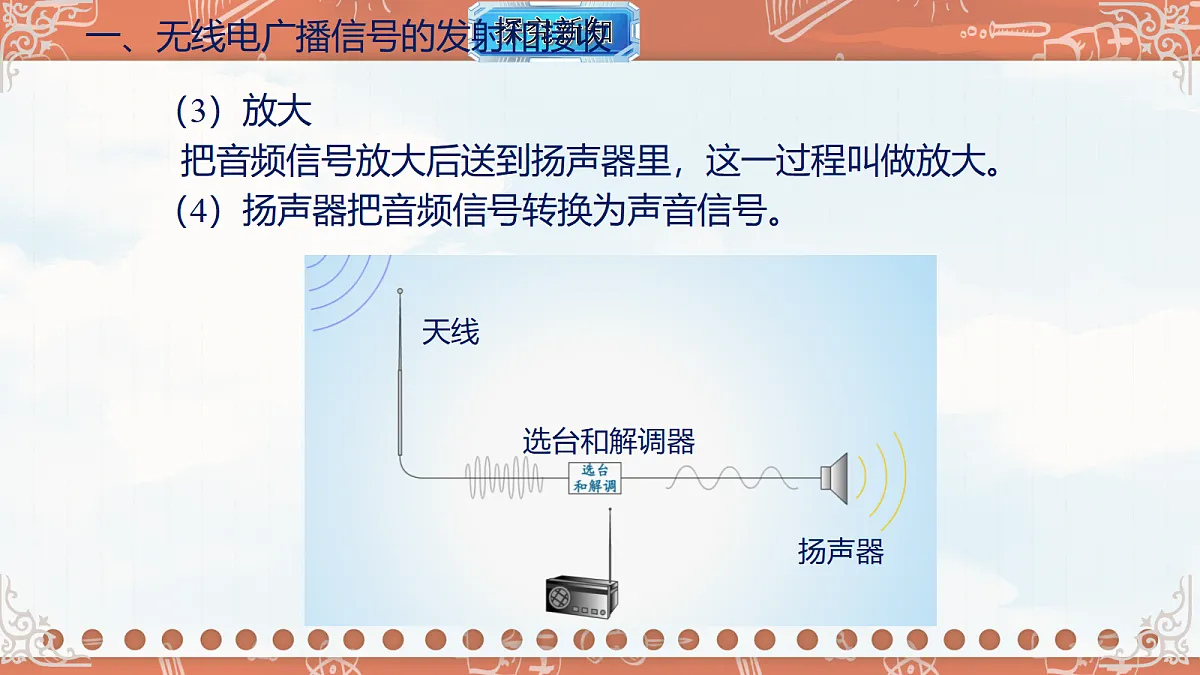

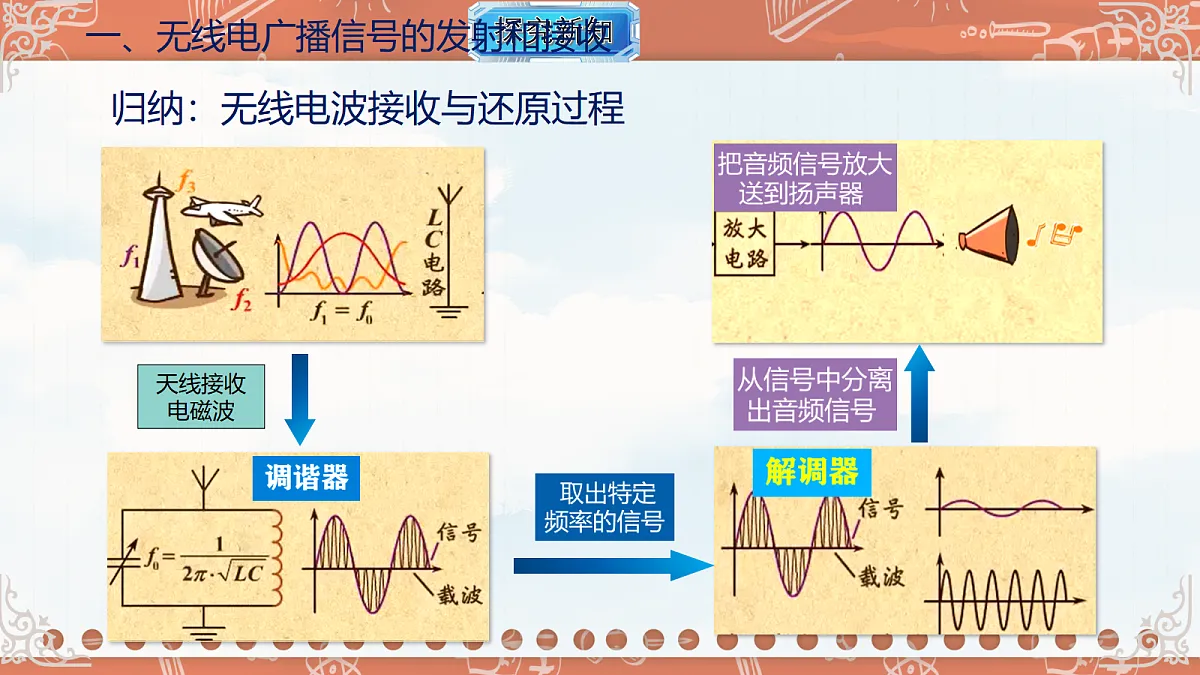

第十五章 电磁波与通信技术15.2广播和电视授课教师： . 班 级： 9年级（ ）班 . 时 间： . 2026/7/29 北师大版九年级物理15.2《广播和电视》同步练习题（全文约1200字）一、填空题（每空2分，共30分）1. 广播、电视、移动通信都是利用__________来传递声音和图像信息的。2. 电磁波传递信号分为两种：传递声音的是__________信号，传递图像的是__________信号。3. 广播电台和电视台首先将声音、图像信号转化为变化的__________信号，再加载到高频电磁波上发射出去。4. __________电磁波的频率高、承载能力强，适合远距离、大范围传递信息。5. 把音频、视频信号加载到高频电磁波上的过程叫作__________。6. 收音机、电视机接收高频电磁波后，将音频、视频信号取出来，这个过程叫作__________。7. 无线电广播只传递__________信号，电视广播可以同时传递__________信号和__________信号。8. 发射电磁波的设备主要是__________，接收电磁波的设备有收音机、__________等。9. 音频信号是由__________振动转化而来的电信号，频率较低，不能直接发射。10. 电视信号中，__________信号传递画面信息，__________信号传递伴音信息。11. 电磁波传播过程中不需要__________，可以实现远距离无线信息传输。二、选择题（每题3分，共36分）1. 广播和电视传递信息依靠的是（）A. 声波 B. 电磁波 C. 红外线 D. 紫外线2. 下列信号不能直接发射的是（）A. 高频电磁波 B. 音频信号 C. 调制信号 D. 射频信号3. 将声音、图像信号加载到高频电磁波上的过程是（）A. 解调 B. 调制 C. 发射 D. 接收4. 收音机从电磁波中取出声音信号的过程是（）A. 调制 B. 解调 C. 放大 D. 发射5. 无线电广播区别于电视的特点是（）A. 只传声音信号 B. 只传图像信号C. 同时传声和图像 D. 依靠有线传输6. 高频电磁波的主要优势是（）A. 传播速度慢 B. 承载信号能力强、传输距离远C. 需要介质传播 D. 极易损耗消失7. 下列设备属于电磁波发射设备的是（）A. 收音机 B. 电视机 C. 广播电台发射塔 D. 手机听筒8. 音频信号的来源是（）A. 声音振动转化的电信号 B. 图像转化的电信号C. 高频电流信号 D. 光信号转化的电信号9. 关于电视信号说法正确的是（）A. 只有声音信号 B. 只有图像信号C. 兼具音频和视频信号 D. 依靠声波传输10. 无线广播电视传输信息的最大优势是（）A. 需要导线连接 B. 无需介质、无线传输C. 只能短距离传播 D. 传输速度极慢11. 调制的主要作用是（）A. 降低信号速度 B. 让低频信号借助高频波传播C. 减小电磁波频率 D. 阻断信号传播12. 下列不属于电磁波通信应用的是（）A. 电视广播 B. 无线电广播 C. 有线电话 D. 手机直播三、判断题（对打√，错打×，每题2分，共12分）1. 广播和电视都是利用电磁波传递信息的。（）2. 低频音频信号可以直接向外发射传播。（）3. 调制是将信号加载到高频电磁波上的过程。（）4. 收音机可以接收视频图像信号。（）5. 电磁波无线传输不需要导线，传播范围广。（）6. 解调是接收端提取有用信号的过程。（）四、简答分析题（12分）1. 简要说明无线电广播的信号发射与接收过程。（6分）2. 简述电视广播与无线电广播的异同点。（6分）五、实验填空题（10分）广播电视利用__________传递信息；低频信号需通过__________加载到高频电磁波上；接收端通过__________提取信号；广播只传__________信号，电视可传声和图像信号。六、综合应用题（10分）为什么不能直接发射音频、视频低频信号，必须借助高频电磁波传输？参考答案一、填空题1. 电磁波2. 音频；视频3. 电4. 高频5. 调制6. 解调7. 声音（音频）；声音（音频）；图像（视频）8. 发射塔；电视机9. 声音10. 视频；音频11. 介质二、选择题1.B 2.B 3.B 4.B 5.A 6.B 7.C 8.A 9.C 10.B 11.B 12.C三、判断题1.√ 2.× 3.√ 4.× 5.√ 6.√四、简答分析题1. 发射过程：声音转化为音频电信号，通过调制加载到高频电磁波上，由发射塔向外发射；接收过程：收音机接收高频电磁波，通过解调提取音频信号，放大后通过扬声器还原为声音。2. 相同点：都依靠电磁波传输信号，都需要调制、发射、接收、解调的过程。不同点：无线电广播只传输音频声音信号；电视广播同时传输音频声音信号和视频图像信号，信息更丰富。五、实验填空题电磁波；调制；解调；音频六、综合应用题音频、视频属于低频电信号，频率低、能量弱，无法直接通过天线向外发射，传输距离极近、损耗极大。而高频电磁波频率高、辐射能力强、传播距离远、信号承载能力强，可搭载低频音视频信号远距离传播，因此必须通过调制将低频信号加载到高频电磁波上才能实现广播、电视的无线传输。主要由三部分组成：话筒、调制器、天线。1. 信号的发射——广播电台完成一、无线电广播信号的发射和接收 话筒 天线一、无线电广播信号的发射和接收 （1）话筒、调制器与天线的主要作用 （2）归纳：无线电广播信号的发射过程类似于信鸽的放飞 一、无线电广播信号的发射和接收2. 信号的接收——收音机完成 （1）选台为接收在空间传播的无线电波，收音机使用天线进行接收。但由于天线没有选择性，能接收传播过来的所有电磁波，如把天线接收的电磁波全部变成声音，那只是一片嘈杂声，什么也听不清。利用收音机的“调谐器”，可以选出我们需要的某一频率的电磁波，这一过程叫做选台（调谐）。（2）解调由调谐器选出的信号含有高频电流成分，需要通过“解调器”将其滤去，把音频信号留下。一、无线电广播信号的发射和接收（3）放大 把音频信号放大后送到扬声器里，这一过程叫做放大。　　（4）扬声器把音频信号转换为声音信号。　　　一、无线电广播信号的发射和接收 归纳：无线电波接收与还原过程一、无线电广播信号的发射和接收3. 扩展性实验 ——电磁波的发射与接收 电磁波的发射与接收可以用下列数字化实验设备来直观地显现。一、无线电广播信号的发射和接收如图所示，电磁波发射器可以发射不同频率的电磁波，接收器接收到电磁波信号后，通过传感器、采集器将电磁波信号输入到计算机，我们就可以在计算机屏幕上观察到电磁波信号。连接好装置，把发射器置于载波挡，转动发射器上的旋钮，改变发射器发出的电磁波的频率，观察信号的变化；再把发射器置于调制挡，观察调制后的波形。视频演示—《实验—电磁波的发射与接收 》电视用电磁波传递图像信号和声音信号。声音信号的产生、传播和接收跟无线电广播的工作过程相似。 二、电视的发射和接收摄像机把图像信号变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。 由电视台完成 二、电视的发射和接收1. 电视信号的发射 电视信号的发射过程 二、电视的发射和接收电视机的接收天线把高频信号接收通过电视机把信号取出并放大，由显示器把它还原成图像。 由电视机完成 二、电视的发射和接收2. 电视信号的接收扬声器—输出音频信号 天线—接收包含声、像信息的高频信号接收机—取出并放大图像和音频电信号显示器—复原图像信号电视信号的接收过程 二、电视的发射和接收 发射话筒接收扬声器 返回2. 如图所示是电视广播中图像信号的传播过程。（1）摄像机把图像变成________。（2）发射机把________加载到频率很高的电流上，通过__________发射到空中。电信号电信号发射天线（3）电视机的接收天线接收到带有____信号的________，通过电视机把图像信号取出并放大，由________把它还原成图像。电电磁波显示器 返回知识点1 音频、视频信号的调制1. 如图所示，是三种信号的波形图，则表示音频信号的是____，表示射频信号的是____。将要传送的音频和视频电流“搭甲丙调制调幅调频载”到射频电流上，相应改变电磁波的振幅或频率，这种技术叫作______。若改变的是电磁波的振幅，则称为______；若改变的是电磁波的频率，则称为______。 返回A 三、移动电话移动电话是靠空间的电磁波来传递信息的。移动电话既是无线电发射台，也是无线电接收台（发射接收二合一） 。它用电磁波把讲话的信息发射到空中；同时它又在空中捕获电磁波，得到对方讲话的信息。1. 移动电话的工作原理 A 三、移动电话（1）优点移动电话的体积很小，使用方便，使用半径大，不需要电话线。（2）缺点只能在携带信号的电磁波能够辐射到的区域内才能够进行通话，受区域限制。2. 移动电话的优点与缺点A 三、移动电话移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定无线电台转接。这种固定的电台叫做基地台，跟电话交换机相连。城市中高大建筑物上常常可以看到移动通信基地台的天线。3. 基地台4. 移动电话通话过程 固定电话中心站　　手机和手机通过基地台进行通话基地台基地台三、移动电话视频欣赏——《移动电话通话原理》有一种可移动的电话叫无绳电话，座机和手机之间没有电话线，但各有一个天线，它们通过无线电波来沟通。无绳电话的主机接在市话网上，相当于一个小型基地台。手机不能离主机太远，工作区域大约在几十米到几百米的范围内。5. 无绳电话三、移动电话6. 广播、电视、移动电话信号传递的异同三、移动电话（1）音频信号 由声音转换成的电信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫音频信号。（2）视频信号 由图像转换成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。（3）射频电流 音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到频率更高的电流上，产生电磁波发射到天空中，这种电流叫做射频电流。7. 音频、视频、射频和频道三、移动电话观看数字光碟DCD时不需要把信号发射到天空，可以直接把音频信号和视频信输给电视机，这时就要分别把DCD机送来的音频、视频信号接到电视机上标着A、V字母的插口上。（4）频道不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做频道。三、移动电话知识点2 无线电广播和电视2. 观众在家中选择不同频道观看电视播放的节目时，实际上是在改变( )DA. 电视台发射的电磁波的波速B. 电视机接收的电磁波的波速C. 电视台发射的电磁波的频率D. 电视机接收的电磁波的频率 返回3.如图是无线电广播工作过程的简易图，其通过______器把音频信号加载到高频电流上发射到空中；收音机天线接收到电磁波后，由______器选出信号中含有的高频电流成分，通过解调将其滤去，将音频信号留下，并经过放大后送到_________。调制调谐扬声器 返回知识点3 现代通信技术4. ［2024·成都期末］关于电话的听筒和话筒的工作原理，以下说法正确的是( )DA. 话筒、听筒都是把电信号变成声音B. 听筒利用的原理是电磁感应现象C. 话筒将声信号变成光信号D. 听筒把电信号变成声音 返回5.［2024·西安期末］无线路由器是一种支持有线和无线连接的网络设备。可以通过后排接口同时连接多台电脑实现有线连接，则各接口之间是______（选填“串联”或“并联”）的，还可以通过________实现无线连接。并联电磁波 返回6.［2024·佛山一模改编］光纤通信主要利用波长很____（选填“短”或“长”）的激光传输信息。如图所示，激光从光纤一端射入，在内壁上多次______，从另一端射出，把信息传到远方。光在传输的整个过程中，能量损失非常____（选填“多”或“少”）。短反射少 返回 C 返回8.［2024·吕梁三模改编］量子纠缠可以在很远的距离零时间损耗地获取信息，如今量子通信已经是科研热门。我们现在的手机通讯是利用________传递信息，设想若实现量子通信，我们的生活会有什么变化?______________________________。电磁波通信没有时间延迟（合理即可） 返回必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.
