北师大版（2024）九年级全册（2024）第二节 广播和电视课文内容ppt课件

这是一份北师大版（2024）九年级全册（2024）第二节 广播和电视课文内容ppt课件，共8页。PPT课件主要包含了无线电广播的发射，无线电广播的接收，发射机放大功率，广播和电视，电视信号的发射和接收，信号的接收收音机，视频信号的调制等内容，欢迎下载使用。
我们几乎每天都要听广播、看电视，那些图像和声音是怎样传过的？无线电信号是如何发射的？又是如何接收的？电视的工作过程是什么？移动电话是怎样工作的？
音频信号：由声音转换成的电流信号；视频信号：由图像转换成的电流信号。

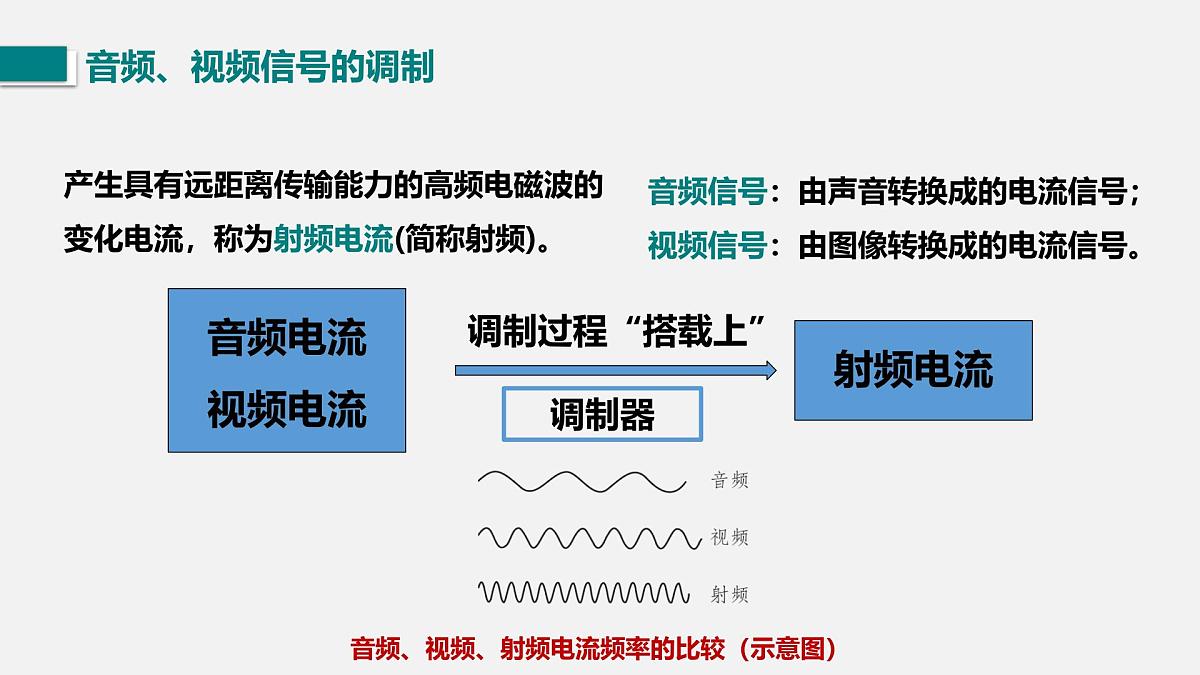

产生具有远距离传输能力的高频电磁波的变化电流，称为射频电流(简称射频)。
音频、视频、射频电流频率的比较（示意图）

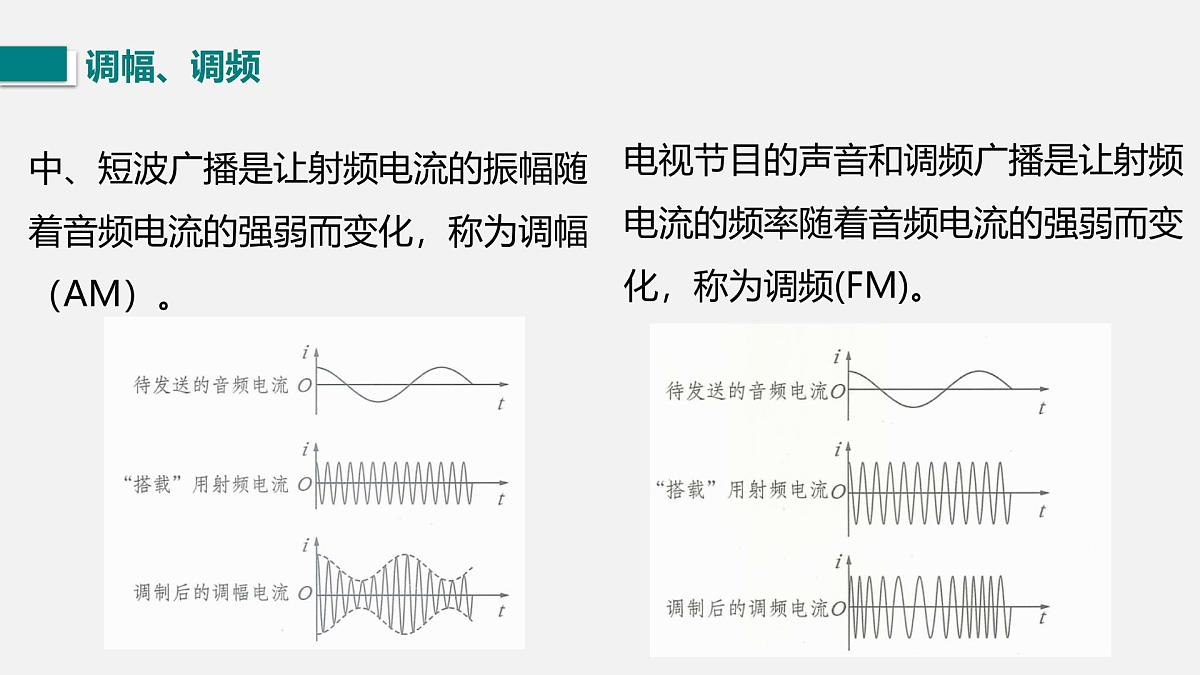

中、短波广播是让射频电流的振幅随着音频电流的强弱而变化，称为调幅（AM）。
电视节目的声音和调频广播是让射频电流的频率随着音频电流的强弱而变化，称为调频(FM)。

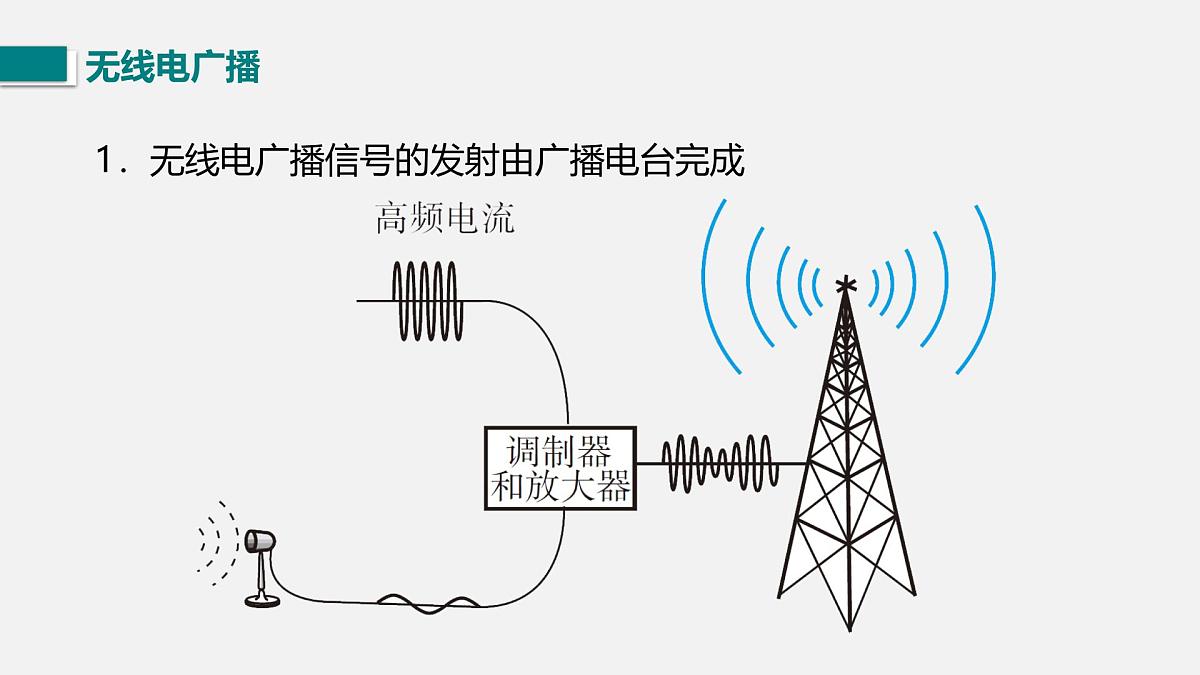

1．无线电广播信号的发射由广播电台完成

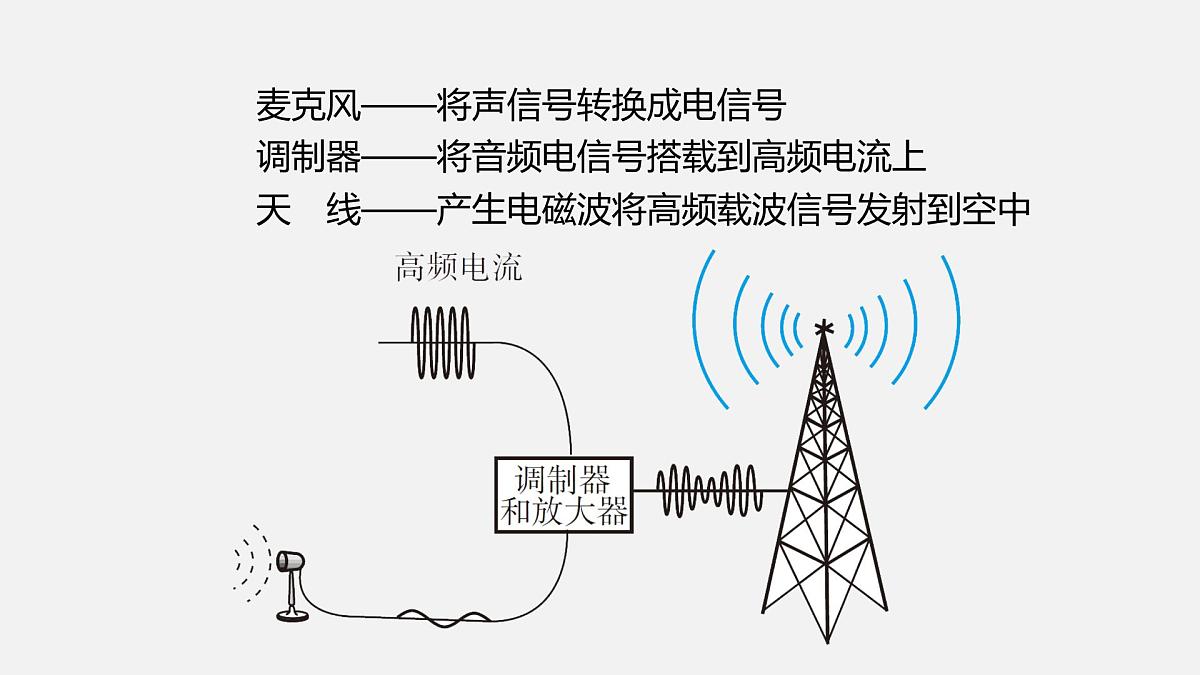

　　麦克风——将声信号转换成电信号
　　调制器——将音频电信号搭载到高频电流上　　　　　
　　天　线——产生电磁波将高频载波信号发射到空中

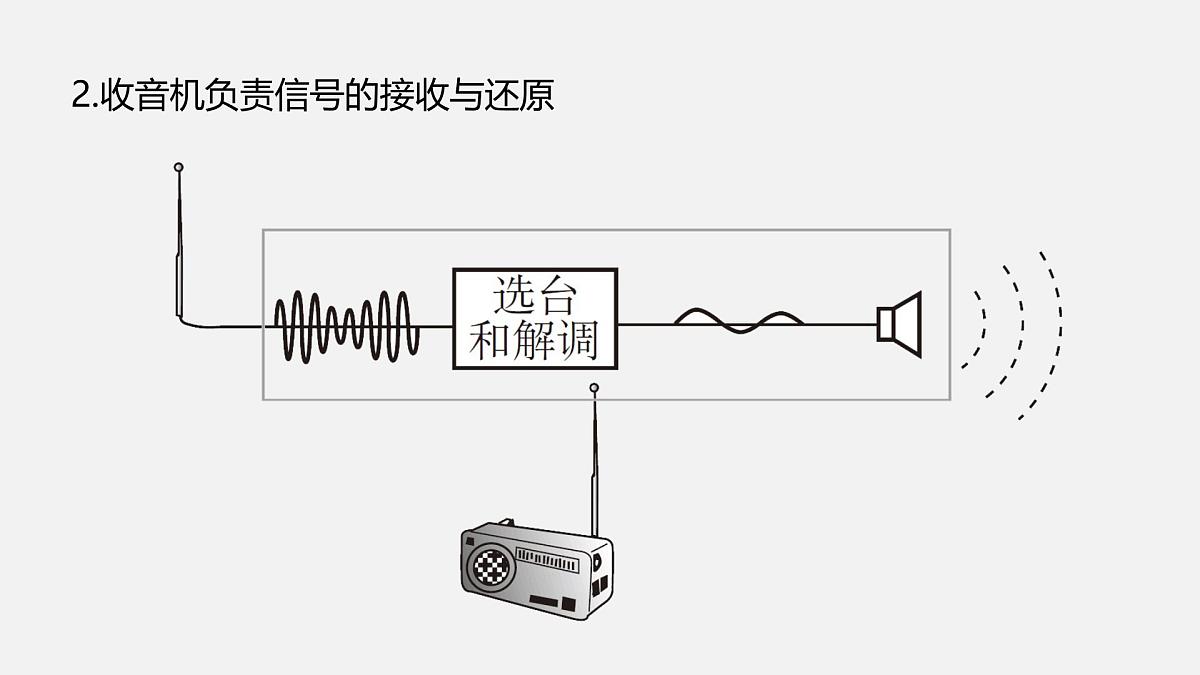

2.收音机负责信号的接收与还原
　　天　线——接收各种各样的电磁波
　　调谐器——选择需要电台的载波信号（解调）
　　解　调——从载波信号中复原音频信号
　　扬声器——将音频电信号转换成声音
电视用电磁波传递图像和声音信号。
1.图像信号发射工作过程
摄像机——将图像信号和声信号转换成视频电流、音频电流
天 线——将高频电流发射到空中
调制器——将视频、音频电流搭载到高频电流上　　　　　
2.电视接收机工作过程
解调器——分解视频、音频电流
天 　线——接收包含视频、音频电流的高频电流
视频、音频放大器——将微弱音频电信号放大并输出
调谐器——选择接收频率（解调）
无线电广播信号的发射和接收
信号的发射——广播电台
图像信号的产生、传播和接收
声音信号的产生、传播和接收
1.从广播电台发射出去的电磁波是 （ ） A.振荡器产生的高频电磁波 B.随声音变化的低频电磁波 C.经声音信号调制的高频电磁波 D.经图像信号调制的高频电磁波
2.广播电台或广播电视台的发射天线的作用是 ( ) A.只发射音频电流激发的电磁波 B.只发射视频电流激发的电磁波 C.只把音频电流和视频电流加载到更高频率的射频电流上，再通过 天线发射 D.三种电流不经调制通过天线发射三种不同的电磁波
