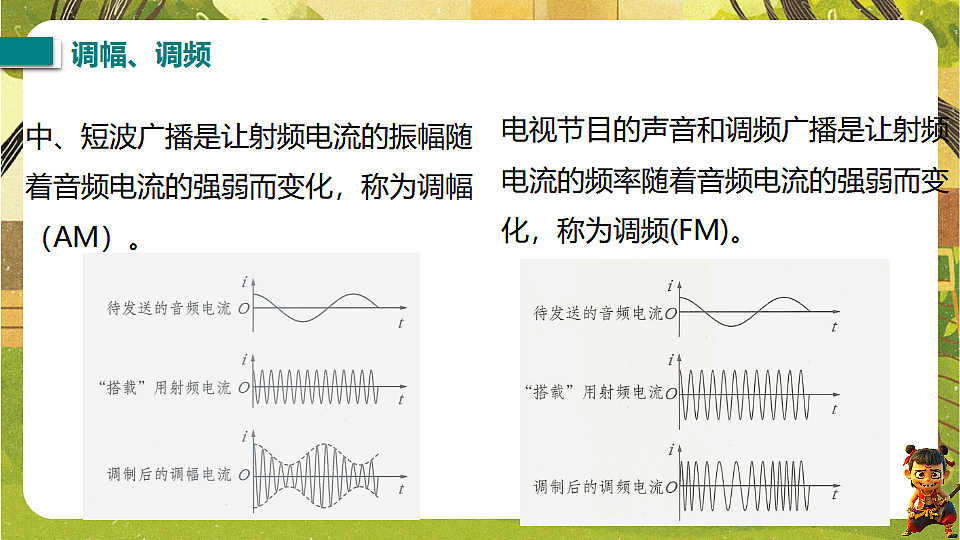

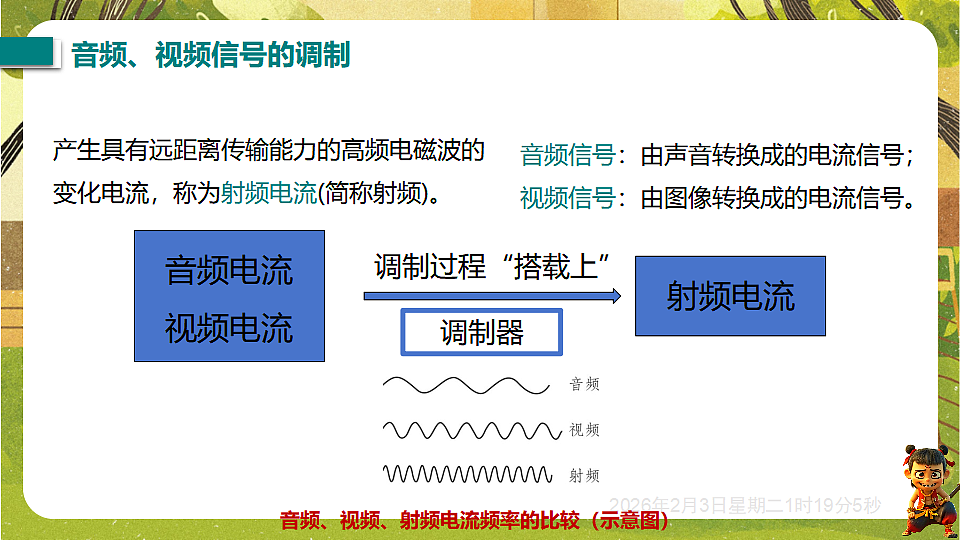

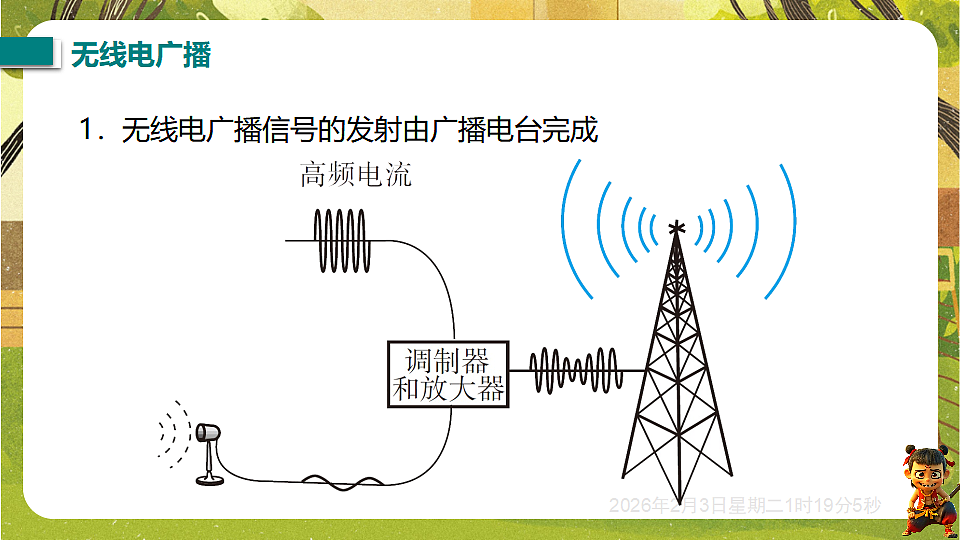

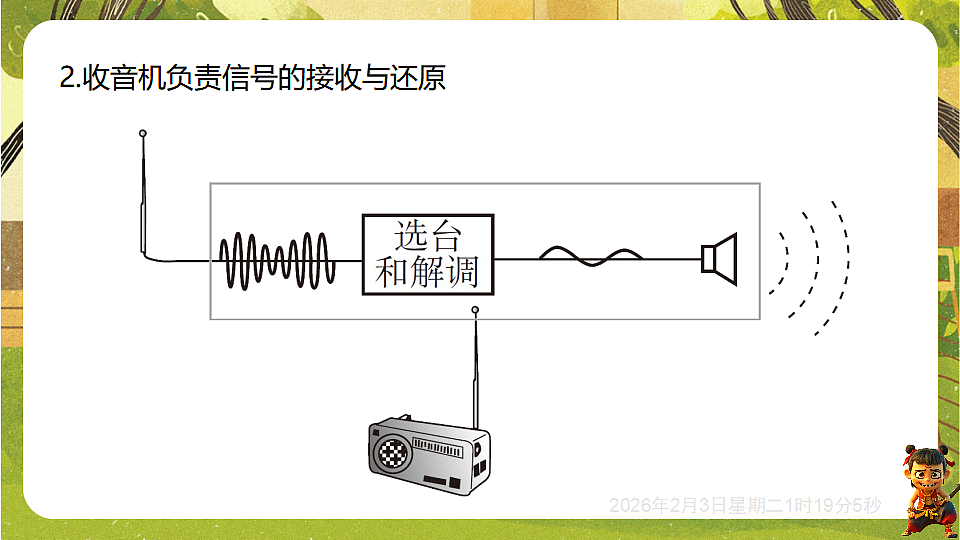

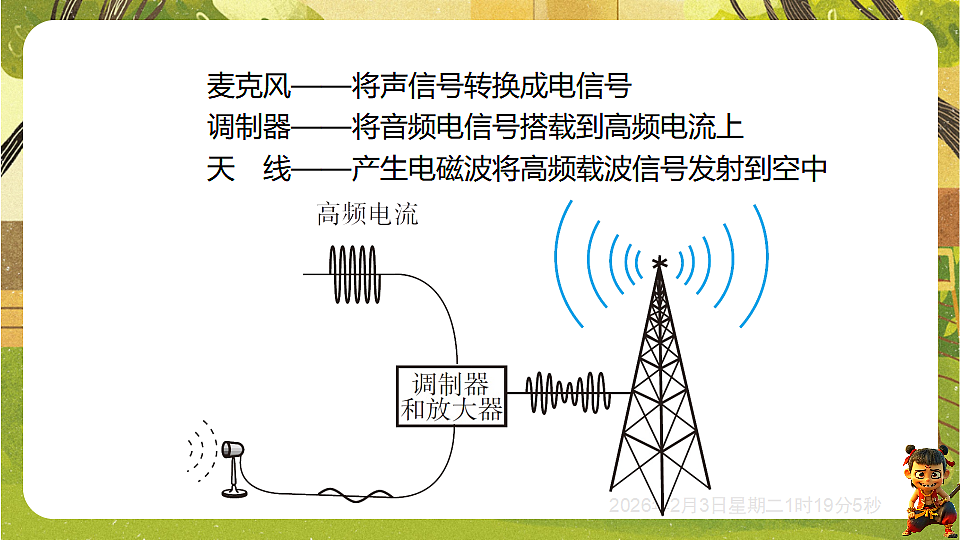

北师大版（新教材）物理9年级全一册精做课件15.2广播和电视第十五章 电磁波与通信技术授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日我们几乎每天都要听广播、看电视，那些图像和声音是怎样传过的？无线电信号是如何发射的？又是如何接收的？电视的工作过程是什么？移动电话是怎样工作的？ 音频信号：由声音转换成的电流信号；视频信号：由图像转换成的电流信号。产生具有远距离传输能力的高频电磁波的变化电流，称为射频电流(简称射频)。音频、视频、射频电流频率的比较（示意图）中、短波广播是让射频电流的振幅随着音频电流的强弱而变化，称为调幅（AM）。电视节目的声音和调频广播是让射频电流的频率随着音频电流的强弱而变化，称为调频(FM)。1．无线电广播信号的发射由广播电台完成　　麦克风——将声信号转换成电信号　　调制器——将音频电信号搭载到高频电流上　　　　　　　天　线——产生电磁波将高频载波信号发射到空中2.收音机负责信号的接收与还原　　天　线——接收各种各样的电磁波　　调谐器——选择需要电台的载波信号（解调）　　解　调——从载波信号中复原音频信号　　扬声器——将音频电信号转换成声音无线电广播的发射无线电广播的接收电视用电磁波传递图像和声音信号。1.图像信号发射工作过程摄像机——将图像信号和声信号转换成视频电流、音频电流发射机——放大功率天 线——将高频电流发射到空中调制器——将视频、音频电流搭载到高频电流上　　　　　2.电视接收机工作过程解调器——分解视频、音频电流天 　线——接收包含视频、音频电流的高频电流视频、音频放大器——将微弱音频电信号放大并输出调谐器——选择接收频率（解调）知识点1 音频、视频信号的调制1. 如图所示，是三种信号的波形图，则表示音频信号的是____，表示射频信号的是____。将要传送的音频和视频电流“搭甲丙调制调幅调频载”到射频电流上，相应改变电磁波的振幅或频率，这种技术叫作______。若改变的是电磁波的振幅，则称为______；若改变的是电磁波的频率，则称为______。 返回知识点2 无线电广播和电视2. 观众在家中选择不同频道观看电视播放的节目时，实际上是在改变( )DA. 电视台发射的电磁波的波速B. 电视机接收的电磁波的波速C. 电视台发射的电磁波的频率D. 电视机接收的电磁波的频率 返回3.如图是无线电广播工作过程的简易图，其通过______器把音频信号加载到高频电流上发射到空中；收音机天线接收到电磁波后，由______器选出信号中含有的高频电流成分，通过解调将其滤去，将音频信号留下，并经过放大后送到_________。调制调谐扬声器 返回知识点3 现代通信技术4. ［2024·成都期末］关于电话的听筒和话筒的工作原理，以下说法正确的是( )DA. 话筒、听筒都是把电信号变成声音B. 听筒利用的原理是电磁感应现象C. 话筒将声信号变成光信号D. 听筒把电信号变成声音 返回5.［2024·西安期末］无线路由器是一种支持有线和无线连接的网络设备。可以通过后排接口同时连接多台电脑实现有线连接，则各接口之间是______（选填“串联”或“并联”）的，还可以通过________实现无线连接。并联电磁波 返回6.［2024·佛山一模改编］光纤通信主要利用波长很____（选填“短”或“长”）的激光传输信息。如图所示，激光从光纤一端射入，在内壁上多次______，从另一端射出，把信息传到远方。光在传输的整个过程中，能量损失非常____（选填“多”或“少”）。短反射少 返回 C 返回8.［2024·吕梁三模改编］量子纠缠可以在很远的距离零时间损耗地获取信息，如今量子通信已经是科研热门。我们现在的手机通讯是利用________传递信息，设想若实现量子通信，我们的生活会有什么变化?______________________________。电磁波通信没有时间延迟（合理即可） 返回广播和电视无线电广播信号的发射和接收信号的发射——广播电台电视信号的发射和接收图像信号的产生、传播和接收声音信号的产生、传播和接收信号的接收——收音机音频、视频信号的调制调制调幅调频
