记忆规律：一焦分虚实，二焦分大小；虚像（与物）同侧正，实像异侧倒；物近（离焦点）像远像变大，物远像近像变小。
【动画演示】凸透镜的成像规律
本节课我们一起来学习一下，凸透镜的成像规律在生活中的应用
放大镜的实质放大镜实质上是一个短焦距的凸透镜。
用放大镜看书上的字，观察有什么现象？并改变放大镜到字的距离，观察字的放大情况。把放大镜放在物体跟眼睛之间，适当调整距离，当物距小于放大镜焦距时，我们就能看清物体的细微之处。它是利用了凸透镜能成放大的虚像这一原理。
放大镜成像特点（1）物体通过放大镜成正立放大的虚像；（2）物、像在放大镜的同一侧；（3）在一定范围内，放大镜立物体越远，所成虚像越小；放大镜立物体越远，所成的虚像越大。

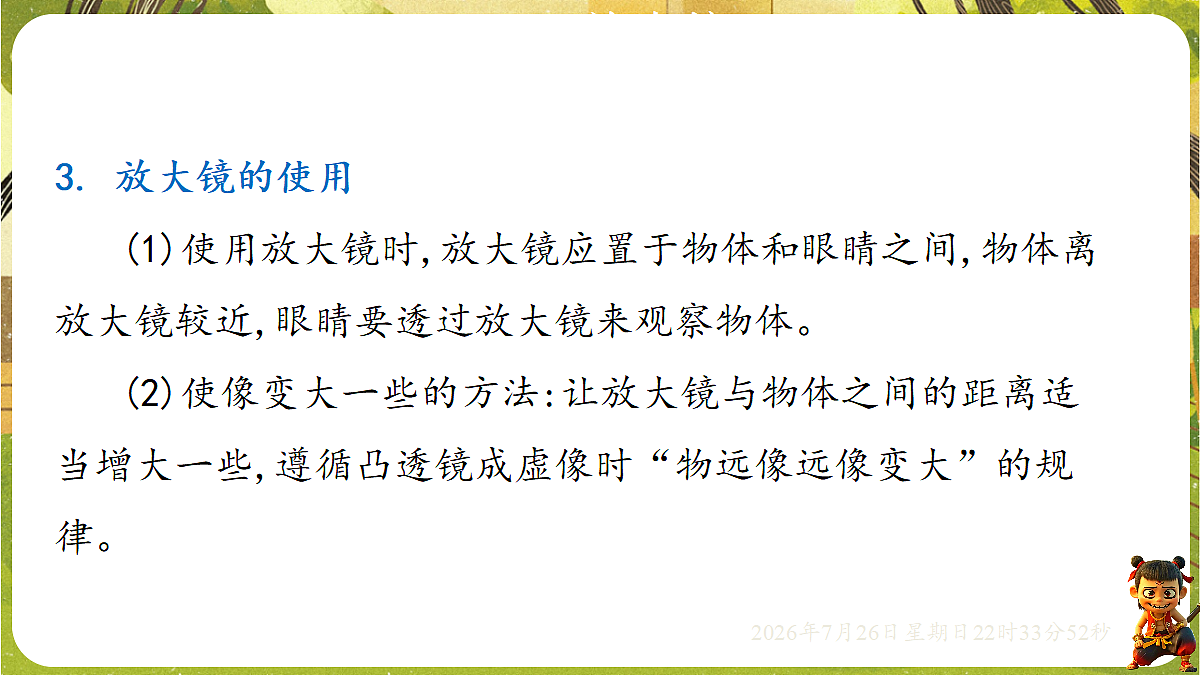

3. 放大镜的使用(1)使用放大镜时,放大镜应置于物体和眼睛之间,物体离放大镜较近,眼睛要透过放大镜来观察物体。(2)使像变大一些的方法:让放大镜与物体之间的距离适当增大一些,遵循凸透镜成虚像时“物远像远像变大”的规律。
④体温计的玻璃外壁做成三棱柱，相当于放大镜，把部分放大。
①鱼缸相当于一个放大镜，可以看到的鱼比实际的大。
②水滴形成半圆形，相当于放大镜，把物体放大。
③老花镜就是一个放大镜，可以成正立、放大的虚像。

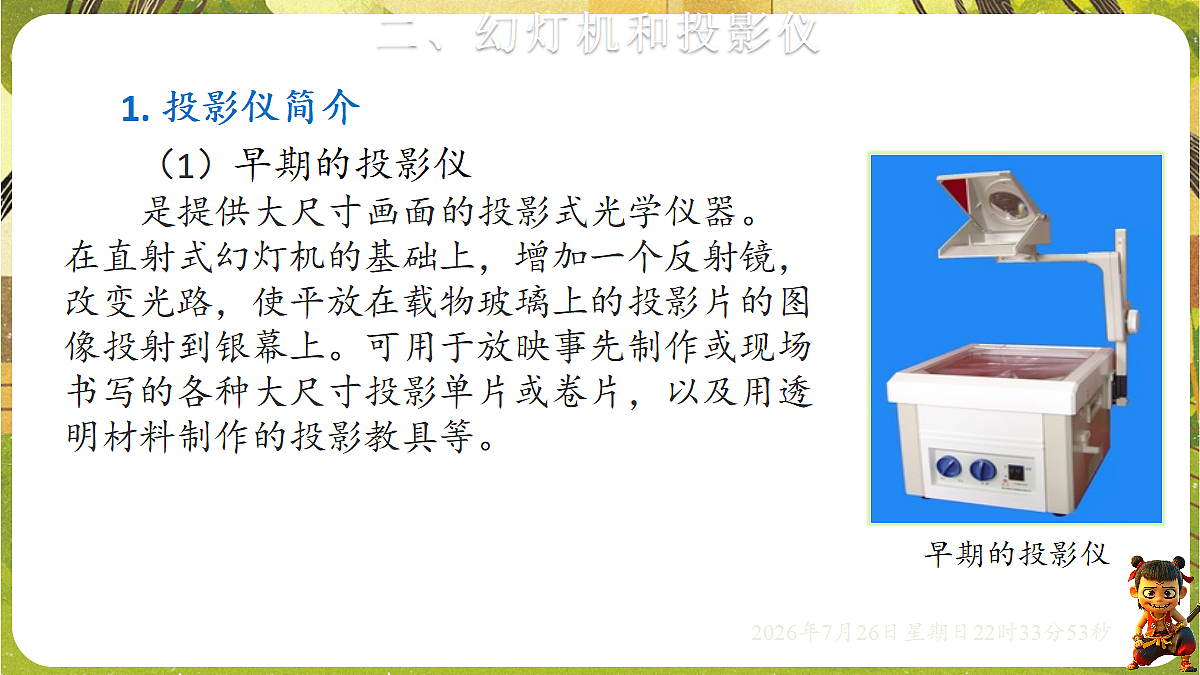

1. 投影仪简介（1）早期的投影仪是提供大尺寸画面的投影式光学仪器。在直射式幻灯机的基础上，增加一个反射镜，改变光路，使平放在载物玻璃上的投影片的图像投射到银幕上。可用于放映事先制作或现场书写的各种大尺寸投影单片或卷片，以及用透明材料制作的投影教具等。
（2）现代投影仪 教室里常见的投影仪，它的镜头是凸透镜，能将学习的知识放大并呈现在屏幕上。
2. 投影仪的主要构造及各部分的作用 主要由镜头、投影片、光源、聚光镜等组成。
①镜头：凸透镜，起成像作用。 ②螺纹透镜：相当于凸透镜，起作用是会聚光，增加投影片的亮度。③反光镜：使光集中向一个方向射出，使屏幕上像较亮。④屏幕：相当于光屏，承接像。⑤平面镜：改变光的传播方向。
（1）把投影仪上的平面镜（反光镜）取下，投影片放到载物台上，调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的大小、正倒。（2）实验现象：发现在天花板上有一个放大的像，像相对于投影片来讲是倒立的。
3. 投影仪成像原理
（3）来自投影片上图案的光先经过镜头折射，再经平面镜反射就能在竖直屏幕上形成清晰的像，平面镜的作用时改变光的传播方向，使射向天花板的光能在竖直屏幕上成像。
归纳： 投影仪的镜头相当于一个凸透镜，是利用凸透镜成一个倒立、放大的实像。
4. 投影仪成像特点
（1）投影仪成倒立、放大的实像；（2）物距（投影片到透镜的距离）小于像距（像到透镜的距离） ；（3）像和物体在透镜两侧；（4）物体离镜头近，像变大，离镜头远；物体离镜头远，像变小，变近。
1.放大镜成像原理：物体置于放大镜一侧的_________以内，在另一侧通过放大镜就可以观察到物体被放大的虚像。2.幻灯机和投影仪成像原理：当物距大于1倍焦距、小于2倍焦距时，得到____________的实像。3.照相机成像原理：物距大于镜头焦距的2倍，底片上成____________的实像。
4.显微镜成像原理：待观察物体先通过物镜在目镜的焦点附近（小于目镜焦距）成一个____________的实像，再通过目镜进一步放大（此时目镜就相当于______镜），所以用显微镜观察物体时放大的倍数更大。
5.望远镜按工作原理来分，可分为折射式望远镜和_______________等。
反射式望远镜
（1）像的大小调节若想使屏幕上的像变大，应使镜头靠近投影片， 同时使投影仪远离屏幕。（2）像的倒正调节为了在屏幕上成正立的像，投影片应倒放在投影仪上。
【视频讲解：投影仪的成像原理】
1. 照相机的主要构造：镜头、快门、光圈、调焦环、胶片等。
（1）镜头：由一组透镜组成，相当于一个凸透镜，起到成像作用。（2）快门：控制曝光时间。（3）光圈: 控制进光量的多少.（4）调焦环：调节镜头到胶片间的距离，即调节像距。（5）胶片：相当于涂有感光材料的光屏。
2. 照相机的信息（图像）存储
②电荷耦合器件：数码相机用电荷耦合器件（CCD感光元件）替代胶片作为成像的光屏并记录像的信息，把光信号转为电信号。
①胶片：传统相机用胶片，涂着一层对光敏感的物质，光在胶片上曝光后发生化学变化，物体的像被记录在胶片上。
照相机的镜头相当于一个凸透镜，胶片相当于光屏，来自物体的光经过镜头会聚在照相机暗箱的胶片上，在胶片上得到倒立、缩小的实像。
（1）照相机成倒立、缩小的实像（上下左右都颠倒）；（2）物距（物体到透镜的距离）大于像距（像到透镜的距离） ；（3）像和物体在透镜两侧；（4）物体离镜头近，像变大，离镜头远；物体离镜头远，像变小，变近。
现在的相机利用光学或电子技术，把倒立的像转变成正立的，以便于观察.
为了使远近不同的景物在胶片上都能形成清晰的像，需要旋转镜头上的“调焦环”——调节镜头到胶片的距离。
拍摄远处景物时，镜头往后缩，离胶片近一些，此时的像比较小。
拍摄近处景物时，镜头往前伸，离胶片远一些，此时的像要变大一些。
图甲中人的像比乙大，为了照出“全家福”，应该使像变小；所以需要使照相机远离同学，同时镜头向后缩，以缩短暗箱（像距）。
1. 显微镜的构造显微镜有两组位于镜筒两端的透镜——目镜、物镜组成，每组透镜的作用都相当于一个凸透镜。显微镜的主要结构及作用分别为：
靠近眼睛的凸透镜，焦距长，其作用相当于一个普通的放大镜
靠近被观察物体的凸透镜，焦距短，其作用相当于投影仪的镜头
增加光的强度，照亮被观察的物体
2. 显微镜成像的基本原理
（1）物镜：物镜的作用相当于投影仪的镜头，被观察物体首先通过物镜成倒立、放大的实像，这个实像落在了目镜的一倍焦距以内； （2）目镜：目镜的作用相当于一个放大镜，把物镜形成的放大的实像再次放大，得到正立、放大的虚像。（3）物体通过整个显微镜所成的像是：倒立、放大的虚像。
（4）显微镜的成像原理图
最终看到： 倒立、放大的虚像
3. 显微镜的放大倍数微小的物体通过显微镜后被两次放大，因此，显微镜的放大倍数=物镜的放大倍数×目镜的放大倍数一般在镜头上标有“n×”字样，例如n=5，即为放大5倍。4. 显微镜的作用显微镜可以用于观察细微的物体或物体上的细微部分。如植物细胞、金属结构、细菌等。
知识点2 幻灯机和投影仪
2. 如图所示是幻灯机的工作原理图。幻灯机的镜头相当于一个_____镜。为了使观众看到正立的像，幻灯片要______（选填“顺着”或“倒着”）插入架上。
3. 如图所示，投影仪是教学中常用的设备，投影片应位于镜头的________________________（选填“一倍焦距内”“一倍焦距到二倍焦距之间”或“二倍焦距以外”）处，通过凸透镜成一个______（选填“倒立”或“正
一倍焦距到二倍焦距之间
立”）、放大的____（选填“虚”或“实”）像；若想使屏幕上的像变大，应使镜头______（选填“靠近”或“远离”）投影片。
（1）我们利用望远镜，可以看清楚远处的物体，望远镜包括普通的望远镜和天文望远镜。
（2）按工作原理分：
望远镜种类很多，下面以开普勒望远镜例进行分析。
2. 望远镜（1）望远镜的构造 望远镜由两组透镜组成，每组透镜相当于一个凸透镜。靠近被观察物体的凸透镜，焦距比较长，叫物镜。靠近眼睛的凸透镜，焦距比较短，叫做目镜。（2）望远镜的原理物镜相当于照相机的镜头，使远处的物体在焦点附近成倒立、缩小的实像。目镜相当于一个放大镜，成正立、放大的虚像。两次成像，先缩小，后放大。
（3）望远镜的成像光路图
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜观察物体时会感到像被放大了？原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要，视角越大，对物体观察越清楚。
3. 视角（1）视角的概念 从眼睛的中心向物体两端所引的两条直线的夹角。（2）影响视角的因素物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
①视角与物体大小有关: 物体到眼镜的距离一定时，大物体的视角大，小物体的视角小。
②视角与离物体远近有关: 物体大小一定时，看近处的物体，视角大，远处的物体视角小。
（3）望远镜对视角的放大视角的大小是影响我们能否看清一个物体的重要因素。望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
4. 显微镜和望远镜的对比
5.［2025·无锡期中］有一种可在空中飞行、悬停的自拍神器。其镜头部分相当于一个____透镜。人通过镜头成倒立、_______（选填“放大”“缩小”或“等大”）的实像。当自拍神器远离自己时，所成的像将______（选填“变大”“变小”或“不变”）。
知识点4 显微镜与望远镜
6. 显微镜的结构和载玻片上细胞在视野中的像如图所示，下列说法正确的是 ( )
A. 物镜是凸透镜，目镜是凹透镜B. 反光镜利用光的反射提高载玻片亮度C. 目镜和物镜成像特点相同D. 将载玻片向左上方移动，可使像成在视野正中间
7. 如图所示为伽利略式望远镜和开普勒式望远镜的原理图，下列分析错误的是( )
A. 伽利略式望远镜和开普勒式望远镜的镜筒都很长B. 借助伽利略式望远镜和开普勒式望远镜看到的都是虚像C. 开普勒式望远镜的视野较广D. 通过伽利略式望远镜观察到的像是正立的；通过开普勒式望远镜观察到的像是倒立的
8. 如图所示是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影到墙壁上。下列说法正确的是( )
A. 制作简易投影仪的镜头是凹透镜B. 投影仪所成的像是正立、放大的虚像C. 透镜到墙壁的距离应大于透镜的二倍焦距D. 手机应放置在透镜的一倍焦距内
9.如图所示，在玻璃板上滴加水滴，水滴相当于一个____透镜；玻璃板下面放置一个小物体，如果通过小水滴看不清，可以在水滴上方放一个放大镜，这样就组成了一个_________（选填“显微镜”或“望远镜”），水
滴就相当于此光学仪器的______（选填“物镜”或“目镜”），待观察物体通过水滴成倒立、______（选填“放大”或“缩小”）的实像。
（1）分析比较图甲与乙可知：同一镜头成实像时，物距变小，像______。
11. 自制望远镜。
【制作】将甲透镜作为____镜，将乙透镜作为____镜，分别将它们固定在大小两个纸筒中，如图1所示。
【使用】将物镜对准远处的物体，不断推拉小纸筒，直到看到清楚放大的像为止。
【原理】如图2所示，从远处物体射到物镜上的光是平行的，经物镜后，在焦点外距焦点很近的地方，得到物体的____立、______（选填“放大”“缩小”或“等大”）的____像。目镜的前焦点和物镜的后焦点是重合在一起的，所以像位于目镜和它的焦点之间离焦点很近的地方，像对于目镜来说是物体，它通过目镜所成的像是______（选填“放大”“缩小”或“等大”）的____像。这样，当我们对着目镜进行观察的时候，进入眼睛的光就好像是直接从这个像射来的。
