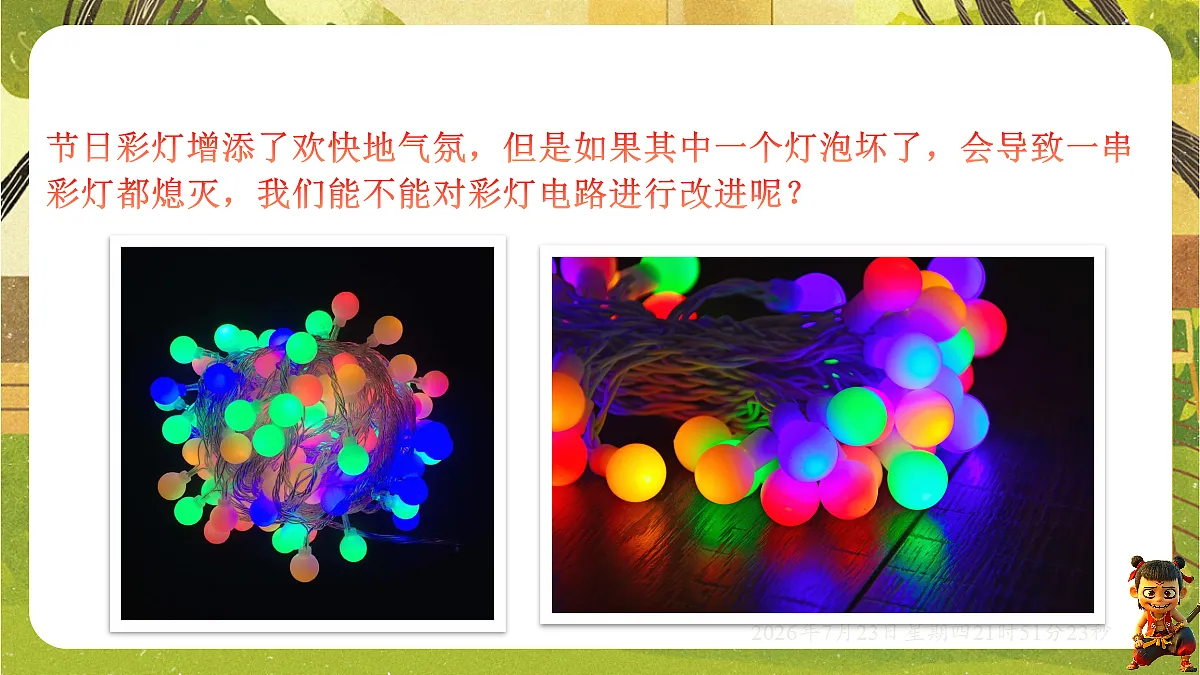

节日彩灯增添了欢快地气氛，但是如果其中一个灯泡坏了，会导致一串彩灯都熄灭，我们能不能对彩灯电路进行改进呢？

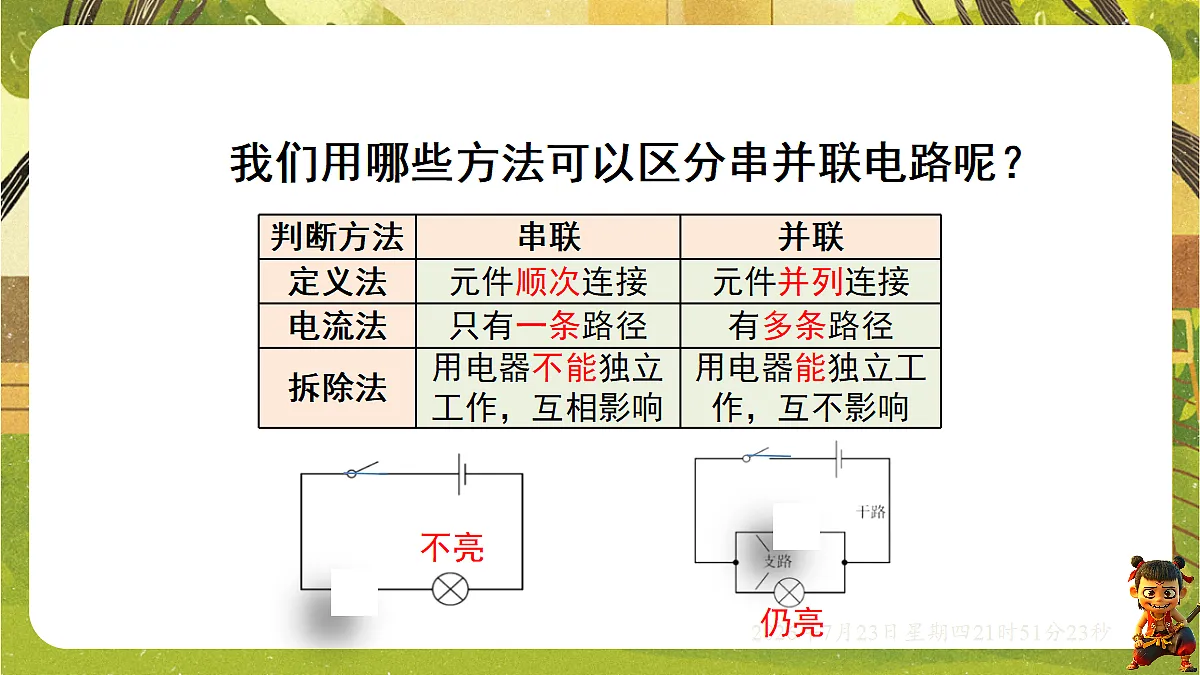

我们用哪些方法可以区分串并联电路呢？
设计1：改进小彩灯的连接电路
一个灯泡坏了，其它彩灯都熄灭，为什么？
所有小灯泡串联连接。（串联电路个用电器相互影响）
灯泡怎么连接就可以解决问题?

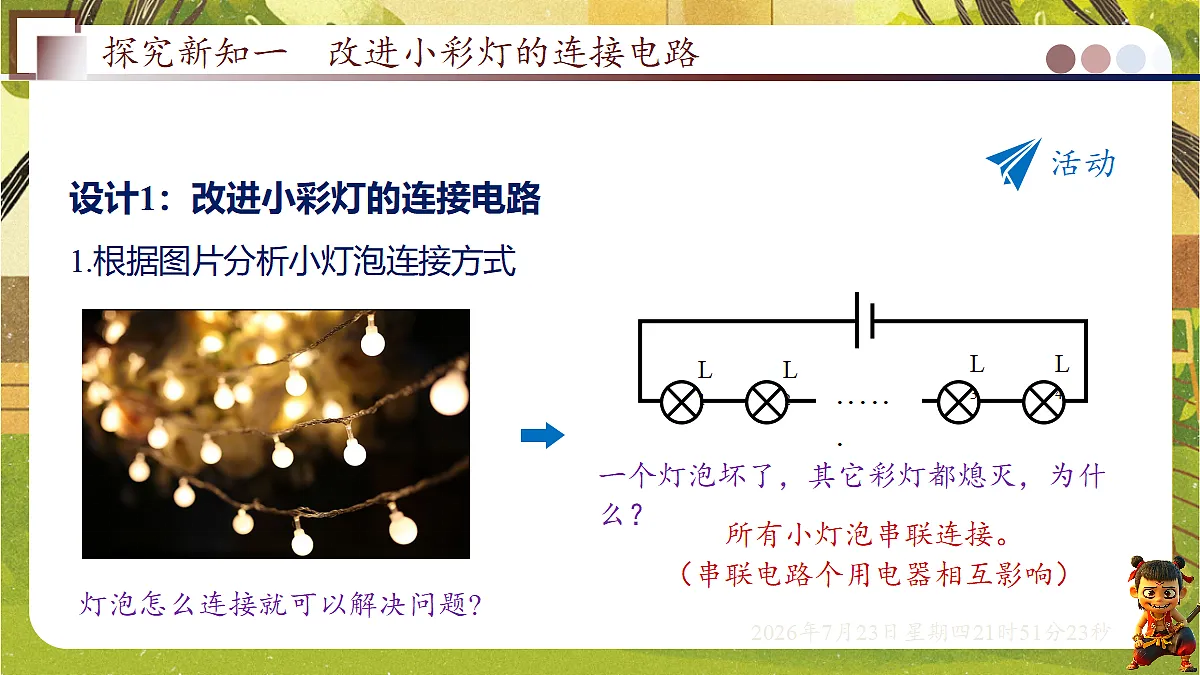

1.根据图片分析小灯泡连接方式
缺点：并联的小灯泡多，可能比较耗电。

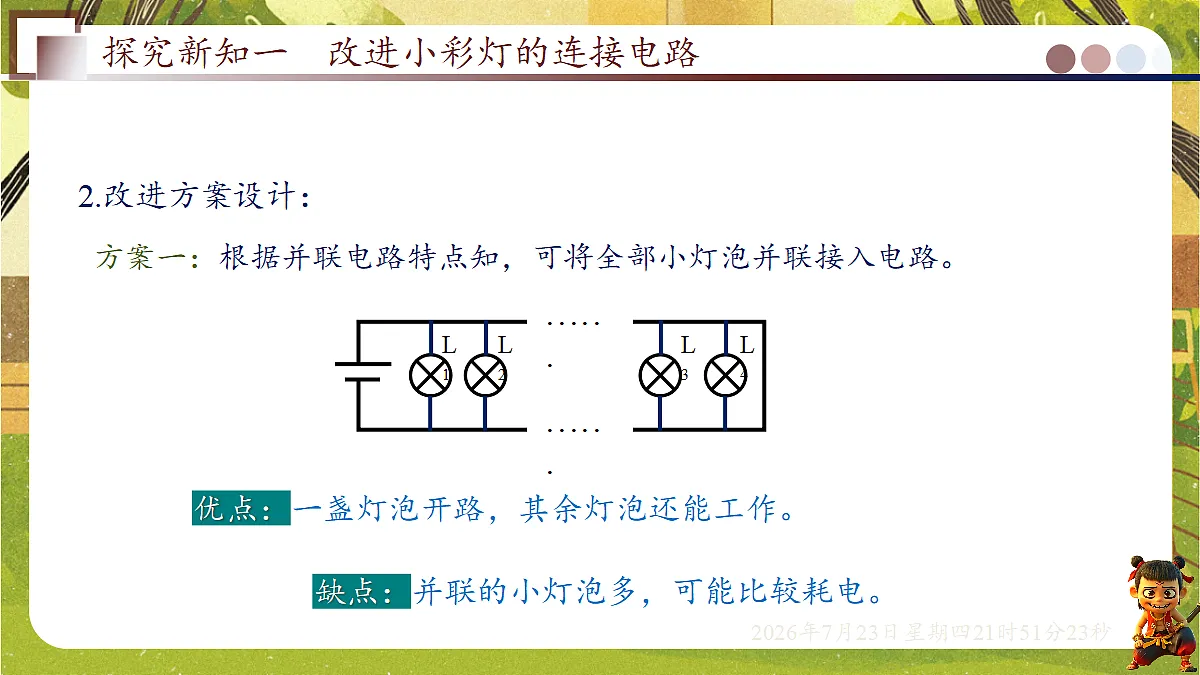

方案一：根据并联电路特点知，可将全部小灯泡并联接入电路。
优点：一盏灯泡开路，其余灯泡还能工作。

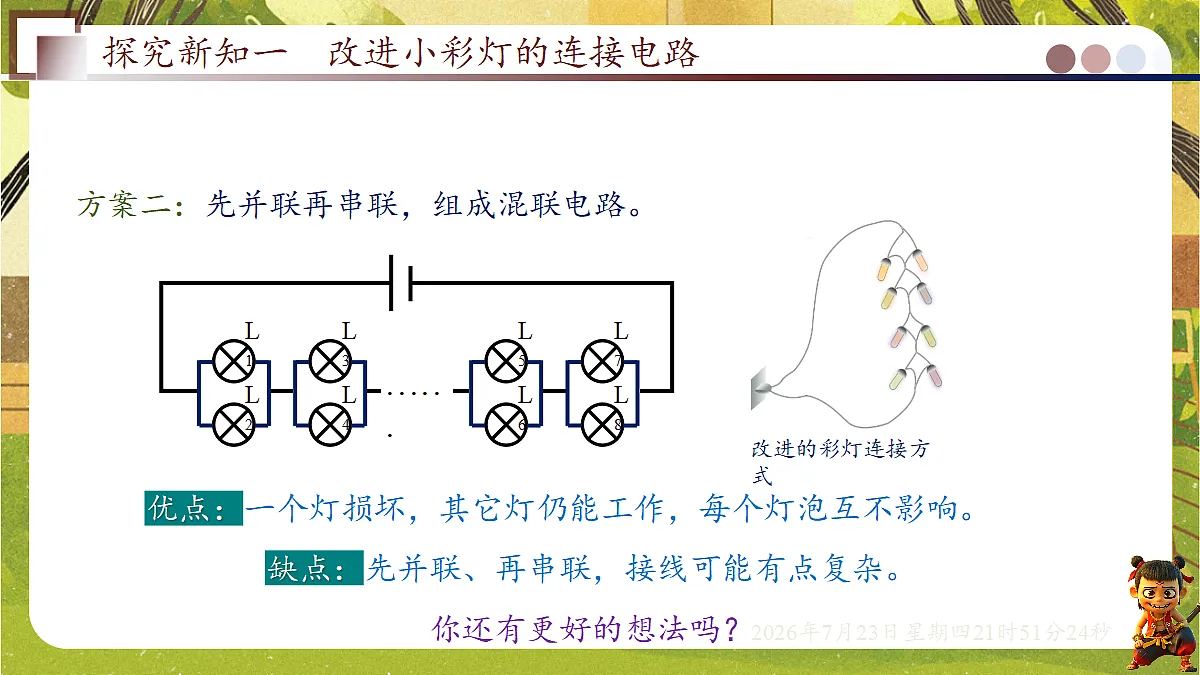

方案二：先并联再串联，组成混联电路。
缺点：先并联、再串联，接线可能有点复杂。
优点：一个灯损坏，其它灯仍能工作，每个灯泡互不影响。

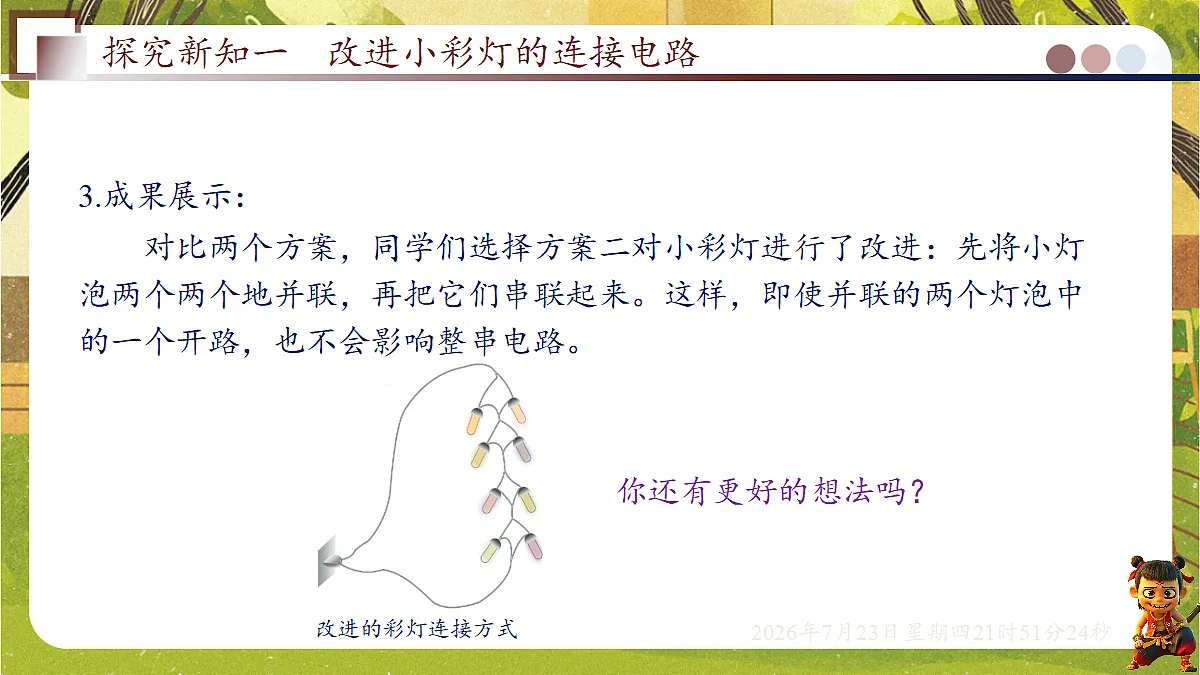

　　对比两个方案，同学们选择方案二对小彩灯进行了改进：先将小灯泡两个两个地并联，再把它们串联起来。这样，即使并联的两个灯泡中的一个开路，也不会影响整串电路。
我们看看生活中的彩灯究竟是怎样设计的呢？
1.剪掉一个小彩灯，其他灯仍能工作。
2.灯是串联的，不是先并联、再串联。
生活中的小彩灯设计原理：
当彩灯发光时，上方灯丝在发光。
当上方灯丝断开后，电流流过下方金属丝（绝缘物质被击穿）其他灯仍能工作。

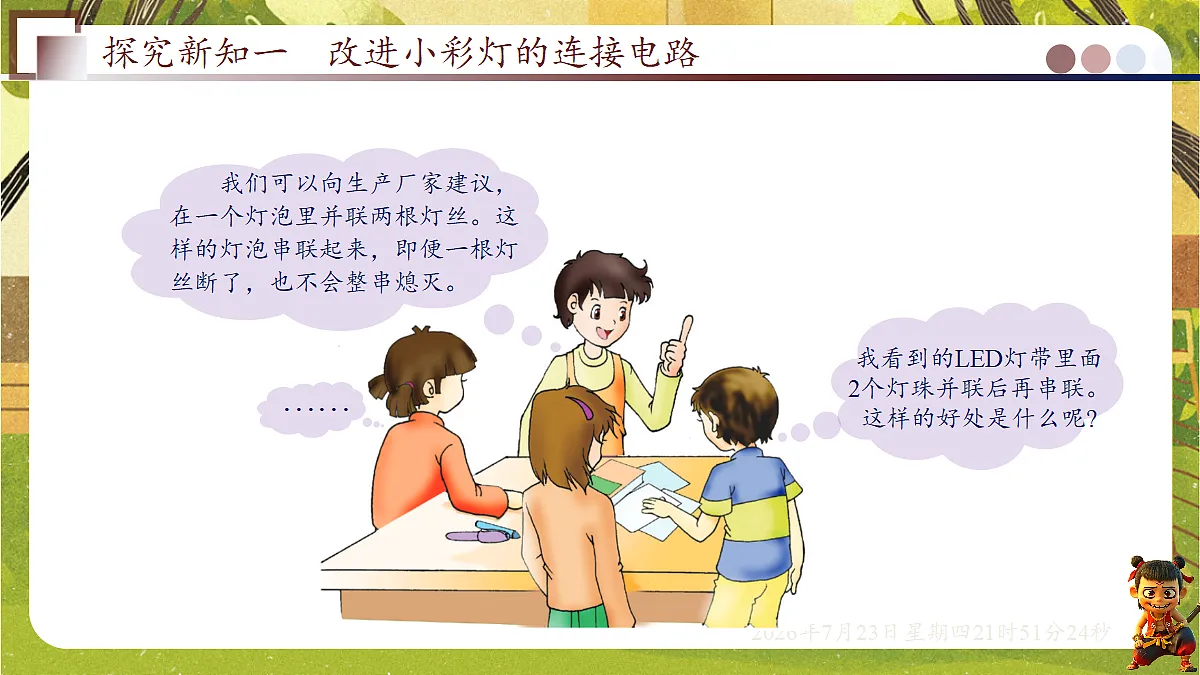

1.每个灯泡实际上只有一根灯丝发光，下面的金属丝是起备份作用的。
2.灯丝和灯丝是串联的，所以小彩灯是串联电路。
3.设计电路时，要考虑串并联特点，结合生活实际，设计实用的电路。
知识点1 同时工作电路
设计2：回答问题正确显示器
　　老师提问，学生抢答。答正确灯就亮，错误灯就不亮。　　在一块长方形硬纸板上，别上两排曲别针。左排曲别针表示问题，一个曲别针旁写一个问题。右排曲别针表示相应的答案，一个曲别针旁写一个答案。
你知道该回答问题正确显示器是如何工作的吗？
　　把电池和小灯泡连接起来，并留出两个接线头A和B。提问者把接线头A与左排的一个曲别针接触，表示提出一个问题；要求回答者把接线头B与右排的一个曲别针接触，表示选出一个答案。只有选择正确答案时，小灯泡才会亮；选择错误时小灯泡不亮。
硬纸板的后面是怎样连线的呢？
回答问题正确显示器背面线路连接图
回答问题正确显示器（发声）
另一个我同学设计了一款，回答正确时还能发出声音的装置。
老师提出问题，学生回答，答对正确答案时，灯亮起同时装置发出提示音。
该装置又是如何工作的呢？
1.问题、正确答案、灯应该怎么连接?
2.不同问题之间应该怎么连接；电铃安装在什么位置?
1.电铃与灯并联，保证一个可用。
2.提问：闭合S，提问；回答：闭合S2，接触点A，灯亮，电铃响。
3.我们在电路设计时，既要考虑串并联，功能，还要考虑器材的使用。
知识点2 独立控制电路
2. 家庭厨房抽油烟机主要由排气扇和照明灯组成，它们既能同时工作，又能独立工作。抽油烟机的简化电路图如图所示，其中合理的是( )
A. B. C. D.
　　许多医院的病房中，病人在需要护理时，通过按一个呼叫器就能及时通知到值班室的护士。该仪器工作原理是什么呢？
为了搞清楚这一问题，我们试着设计一个呼叫电路。
1.病房呼叫电路的功能：
①病人在病床上按开关；②护士听到铃声，看指示灯；③知道哪个病人需要服务。
　　在每张床边都安装了一个开关，每个开关与值班室里的一只灯泡相对应。某一床位的病人按下开关后，值班室中对应的灯泡就会亮，护士就知道哪一位病人需要护理，并及时到来。
能每个电灯串一个电铃就行了。
　　如果在值班室，当病人呼叫时，不仅有灯光显示，还需要声音呼叫，我们的设计应当怎样改进？
知识点3 两（多）条件同时满足的电路
3. 为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是( )
A. B. C. D.
1.电路设计不仅要考虑串并联；2.开关的种类、安装位置是否方便；3.用电器的规格、灯的亮度等；4. 电源是否稳定、是否安全等。
知识点4 两（多）条件满足一个的电路
A. B. C. D.
知识点5 先后条件控制的电路
A. B. C. D.
知识点6 反向控制的电路
6.立定跳远是中考项目之一，为了保证考试的公平性，有一种电子立定跳远测试仪，可以快速并准确地测出学生成绩。某兴趣小组同学设计了一
7. 小聪为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关就能及时通知值班室里的护士。选项中最合理的设计方案是( )
A. B. C. D.
A. B. C. D.
9. [天津期中] 一种防倾斜报警电路原理图如图所示，通过电铃、灯泡提示被检测装置的倾斜情况（电铃和灯泡的工作电流相同）。
11. 光控开关在光线暗时自动闭合，光线亮时自动断开；声控开关在有声音时自动闭合，一段时间后，若再无声音，则自动断开。小
