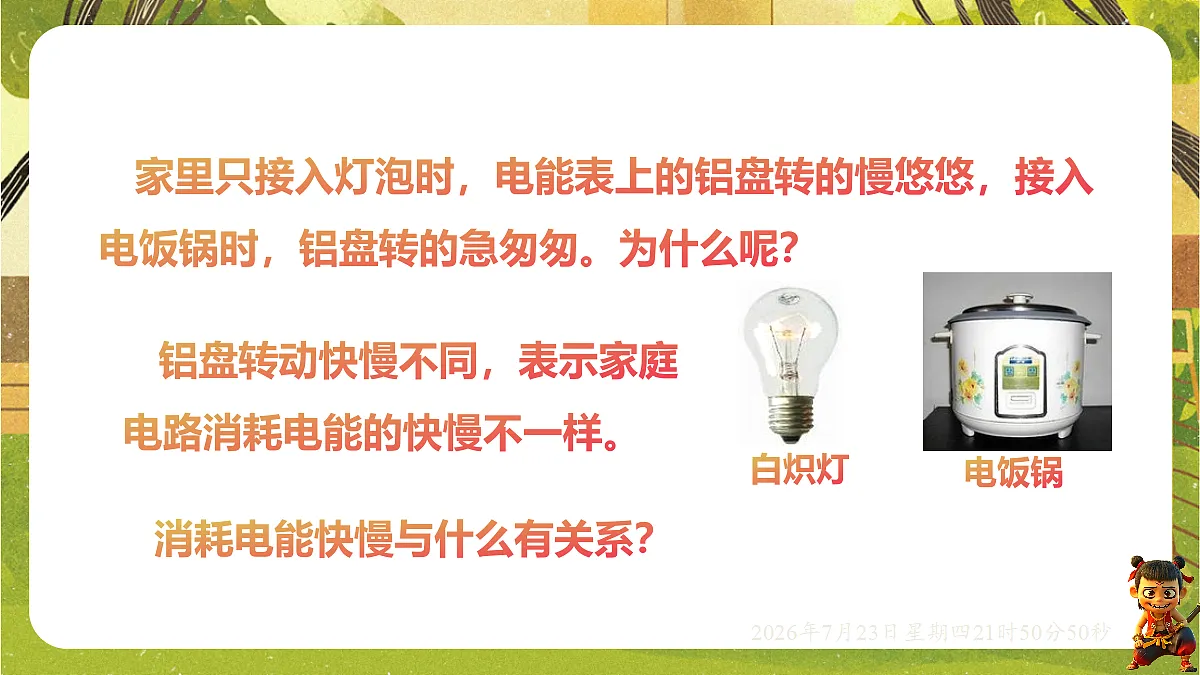

家里只接入灯泡时，电能表上的铝盘转的慢悠悠，接入电饭锅时，铝盘转的急匆匆。为什么呢？
消耗电能快慢与什么有关系？
铝盘转动快慢不同，表示家庭电路消耗电能的快慢不一样。

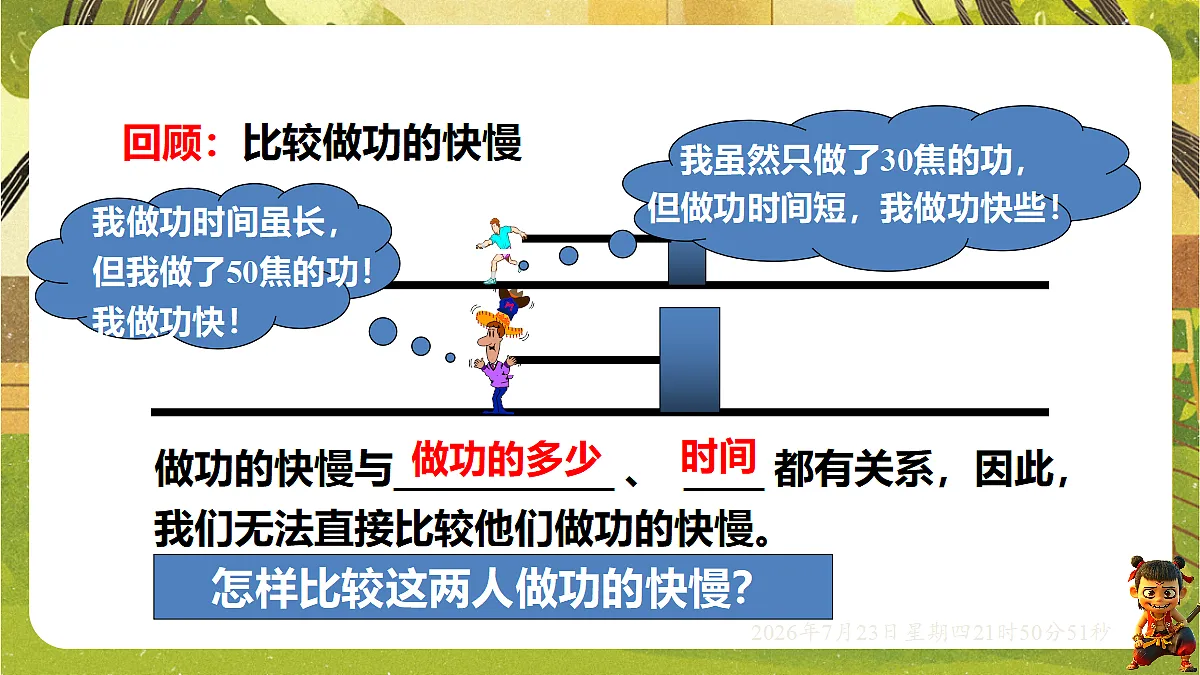

做功的快慢与___________ 、 ____ 都有关系，因此，我们无法直接比较他们做功的快慢。
我虽然只做了30焦的功，但做功时间短，我做功快些！
怎样比较这两人做功的快慢？
1. 比较电流做功快慢

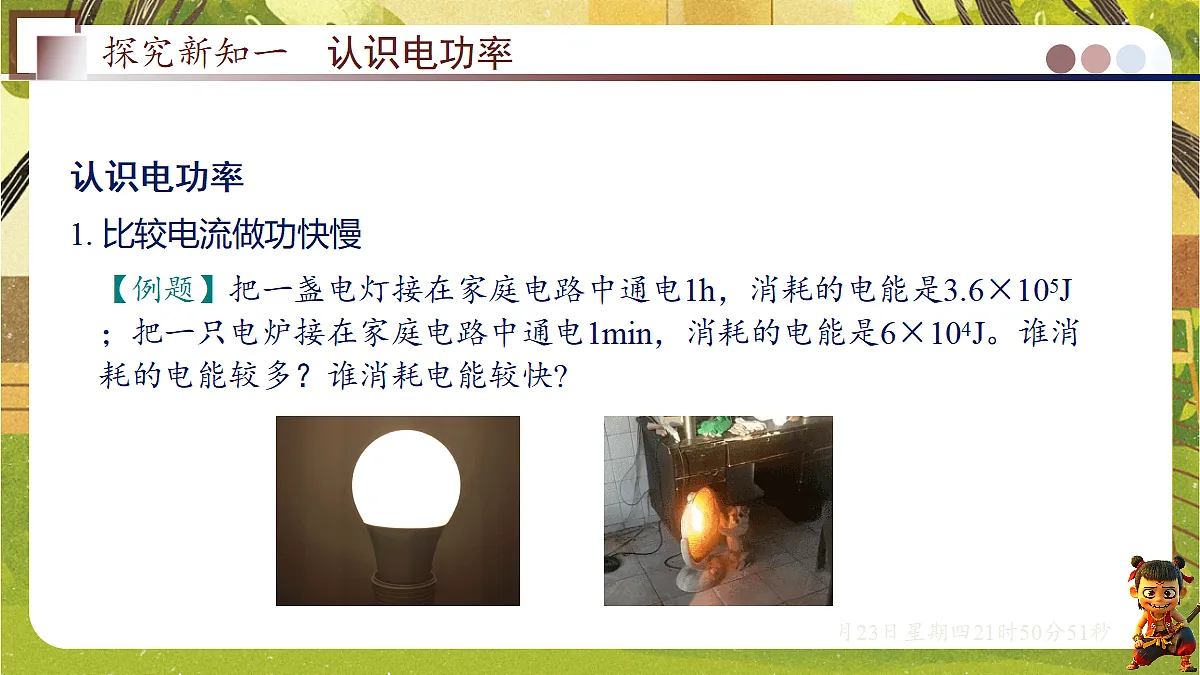

【例题】把一盏电灯接在家庭电路中通电1h，消耗的电能是3.6×105J；把一只电炉接在家庭电路中通电1min，消耗的电能是6×104J。谁消耗的电能较多？谁消耗电能较快?
分别求出电灯和电炉在1s（单位时间内）内消耗的电能多少，即可比较二者消耗电能的快慢。
在1s内，电灯内消耗的电能：
在1s内，电炉内消耗的电能：
由此可知，在相同时间内电炉消耗电能比电灯泡更快。即，比较电流做功的快慢，可以通过
2. 电功率①物理意义：电功率是表示电流做功快慢的物理量。
②定义：在物理学中，用电器消耗的电能W与通电时间t的比值叫电功率P。用公式表示出来就是
国际单位：瓦特，简称瓦，符号是 W。
常用单位：千瓦(kW)，毫瓦(mW)

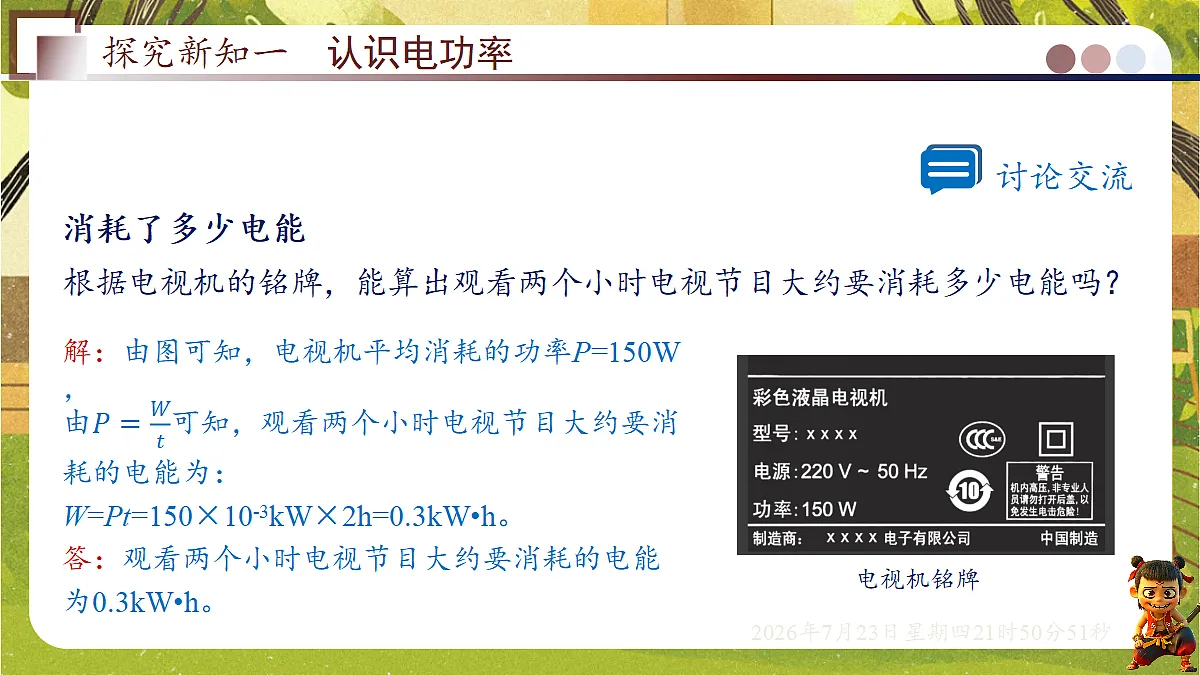

根据电视机的铭牌，能算出观看两个小时电视节目大约要消耗多少电能吗？
解：由图可知，电视机平均消耗的功率P=150W，
1. 关于电功和电功率，下列说法正确的是( )
1.电功率可能跟电压有关，电压越高，电功率越大。
【实验】电功率与电压、电流的关系
2.电功率可能跟电流有关，电流越大，电功率越大。
你同意以上猜想吗?你的猜想又是什么?
实验思路　灯泡电功率的大小可通过灯泡的亮度粗略判断，要准确判断，需测量它两端的电压和通过的电流。根据控制变量法：
1.研究电功率跟电流的关系时，应设法控制电压不变。
2.研究电功率跟电压的关系时，应设法控制电流不变。
实验器材　2.5 V、3.8 V 灯泡各1只、 电压表和电流表各1只、电池3节、开关1个、滑动变阻器1只、导线若干。
实验过程　1.研究电功率跟电压的关系　　根据电路图连接电路，将“2.5 V 0.3 A”和“3.8 V 0.3 A”的灯泡串联。比较两只灯泡的发光情况，并用电压表测量各灯泡两端的电压，分析电功率与电压的关系。
通过灯泡的电流相同（串联）
“2.5 V 0.3 A”灯泡
“3.8 V 0.3 A”灯泡
结论一：通过用电器的电流相同时，用电器两端的电压越大，电功率 ________。
2.研究电功率跟电流的关系　　根据电路图连接电路，将“2.5 V 0.3 A”和“3.8 V 0.3 A”的灯泡并联。比较两只灯泡的发光情况，并用电流表测量通过两只灯泡的电流。分析电功率与电流的关系。
通过灯泡的电压相同（并联）
结论二：通过用电器的电压相同时，用电器两端的电流越大，电功率 ________。
通过用电器的电流相同时，用电器两端的电压越大，电功率越大。通过用电器的电压相同时，用电器两端的电流越大，电功率越大。
根据进一步的研究，可得：电功率等于电压与电流的乘积。即
电流在某段电路上所做的功，与这段电路两端的电压、电路中的电流和通电时间成正比，即
【例题】标有“220V 100W”的灯泡，在正常工作时，通过它的电流是多少？正常发光时的电阻是多少？
灯泡正常发光的电压 U = 220V，灯泡正常发光的功率 P = 100W
根据公式 P = UI，正常工作时通过灯泡的电流
根据欧姆定律和上式可知，正常发光时灯泡的电阻
知识点2 探究电功率与电流、电压的关系
（2）图甲实验收集数据如表所示，经分析可得出的实验结论是：通过用电器的电流相同时，用电器两端的电压越大，电功率越____。
如图白炽灯上标有“220V 40W”，意思是什么？
表示白炽灯正常发光时，两端的电压是 220V，消耗的电功率是 40W。
如果白炽灯两端的电压是 50V，该白炽灯还能正常发光吗？
　　取 2.5V的灯泡， 按图连线。 调节滑动变阻器，使灯泡两端电压为2.5V，此时灯泡正常发光。 再分别使灯泡两端电压略大于或小于2.5V，比较不同电压下灯泡的亮度。
【实验】比较灯泡的亮度
在不同的电压下，同一个小灯泡的亮度不同，电功率不一样；小灯泡的电功率随它两端的电压改变而改变。
1. 额定电压、额定功率：
①额定电压：用电器正常工作时的电压U额。
②额定功率：用电器在额定电压下工作时的功率P额。
2. 实际电压、实际功率：
①实际电压：实际加在用电器两端的电压U实。
②实际功率：用电器在实际电压下工作时的功率P实。
U实 = U额，则 P实 = P额；用电器正常工作。U实 > U额，则 P实 > P额；可能烧毁用电器。U实 < U额，则 P实 < P额；用电器不能正常工作。
　　多数用电器的额定电压和额定功率在铭牌上直接标明。我们使用各种用电器时一定要注意它的额定电压，只有在额定电压下用电器才能正常工作。 　　实际电压偏低， 用电器消耗的功率低，不能正常工作；实际电压偏高，长期使用会影响用电器的寿命，还可能烧坏用电器。
3. 一些用电器的额定功率
知识点3 电功、电功率的简单计算
7. [山东中考] 水中溶氧量是水产养殖的一项关键指标。小红利用溶解氧传感器设计了自动充氧装置，其中监测电路如图所示，电源电压保持不变。溶解氧传感器的阻值随水中溶氧量的降低而减小。闭合开关，当溶氧量降低时( )
A. 电流表的示数变小B. 电压表的示数变大C. 电路的总功率变小D. 滑动变阻器的功率变大
