初中物理教科版（2024）九年级上册（2024）第4节 电阻示范课课件ppt

这是一份初中物理教科版（2024）九年级上册（2024）第4节 电阻示范课课件ppt，共44页。PPT课件主要包含了物体的导电性，电流表示数，电阻器，半导体，超导现象，知识点3电阻器，电流和电压，镍铬合金，横截面积，超导体等内容，欢迎下载使用。

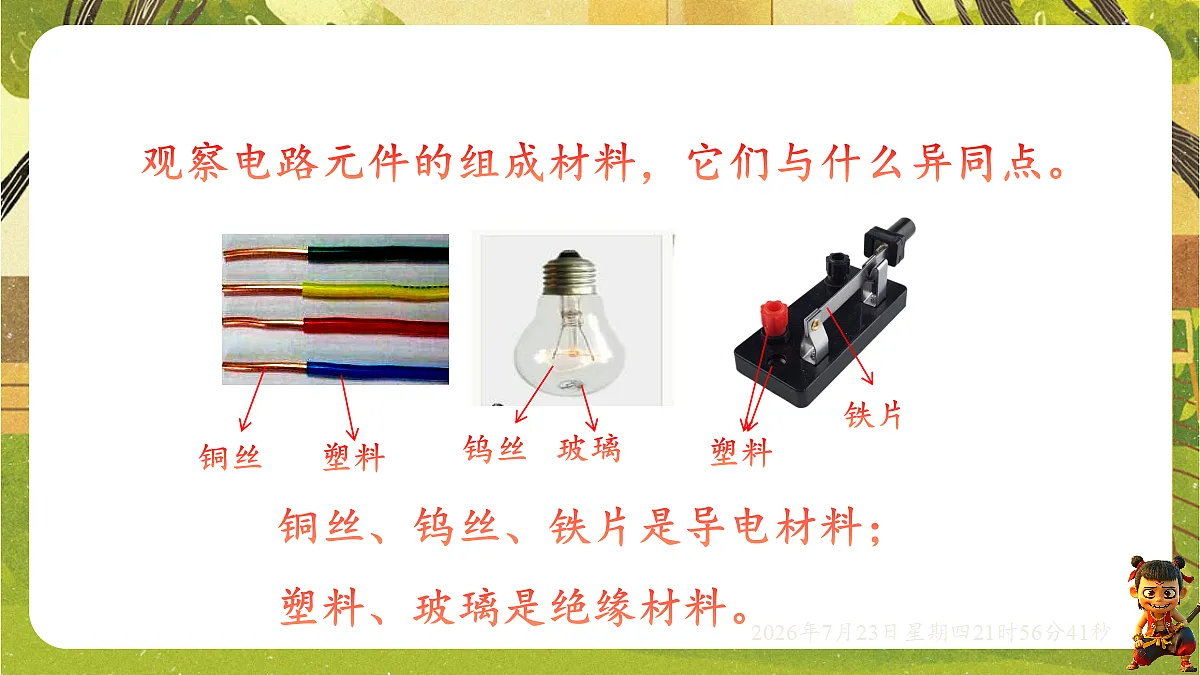

观察电路元件的组成材料，它们与什么异同点。
铜丝、钨丝、铁片是导电材料；塑料、玻璃是绝缘材料。

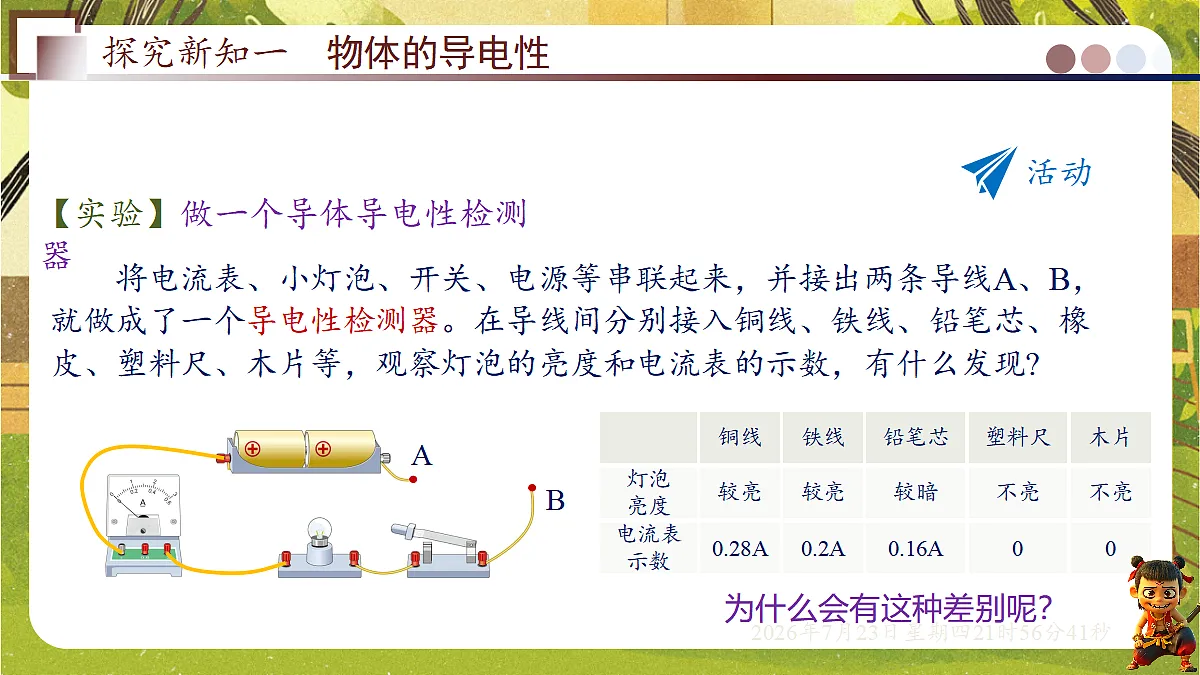

　　将电流表、小灯泡、开关、电源等串联起来，并接出两条导线A、B，就做成了一个导电性检测器。在导线间分别接入铜线、铁线、铅笔芯、橡皮、塑料尺、木片等，观察灯泡的亮度和电流表的示数，有什么发现?
【实验】做一个导体导电性检测器

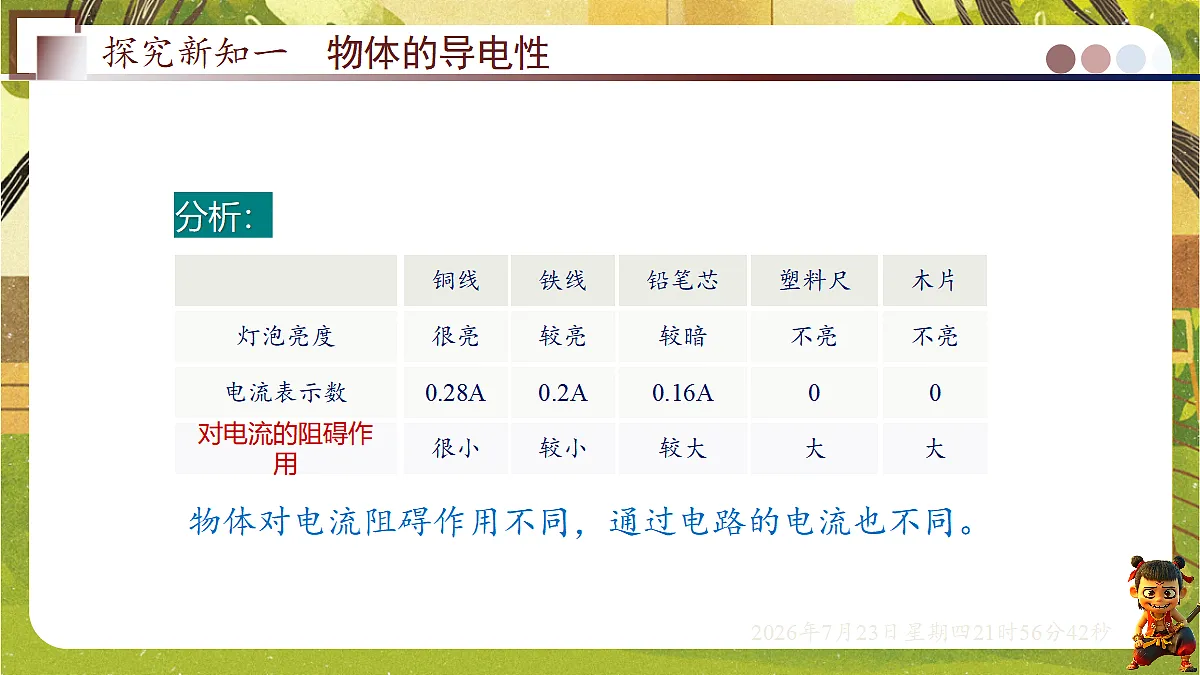

为什么会有这种差别呢？
物体对电流阻碍作用不同，通过电路的电流也不同。

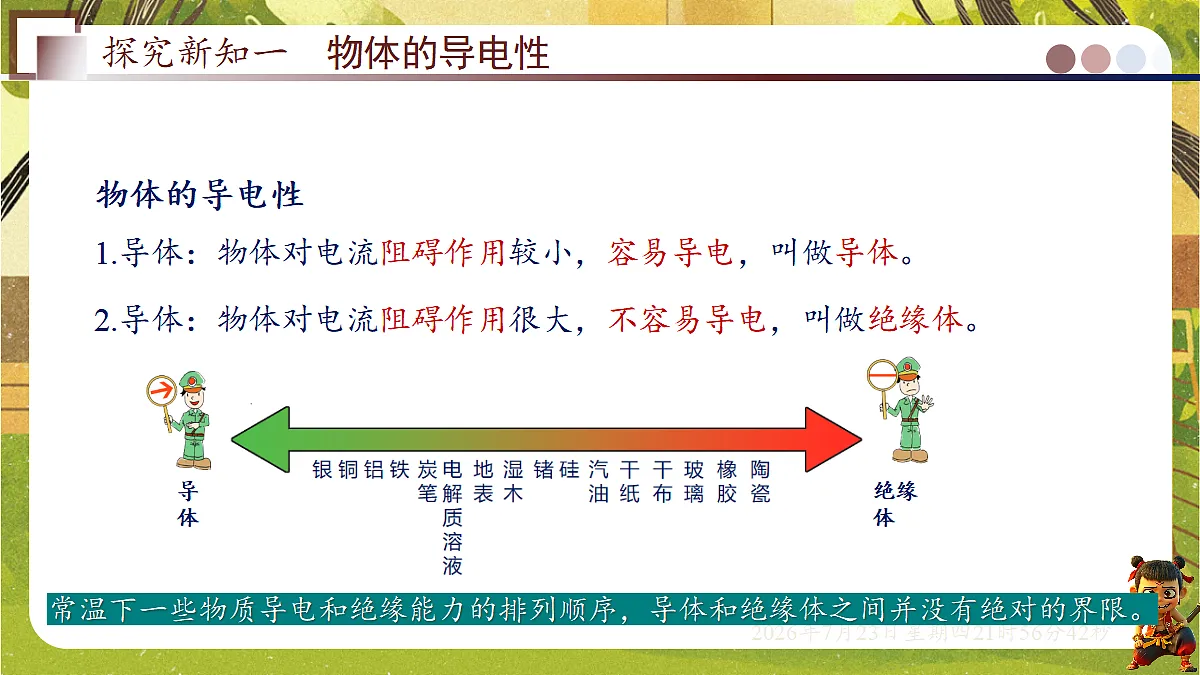

1.导体：物体对电流阻碍作用较小，容易导电，叫做导体。
2.导体：物体对电流阻碍作用很大，不容易导电，叫做绝缘体。
常温下一些物质导电和绝缘能力的排列顺序，导体和绝缘体之间并没有绝对的界限。

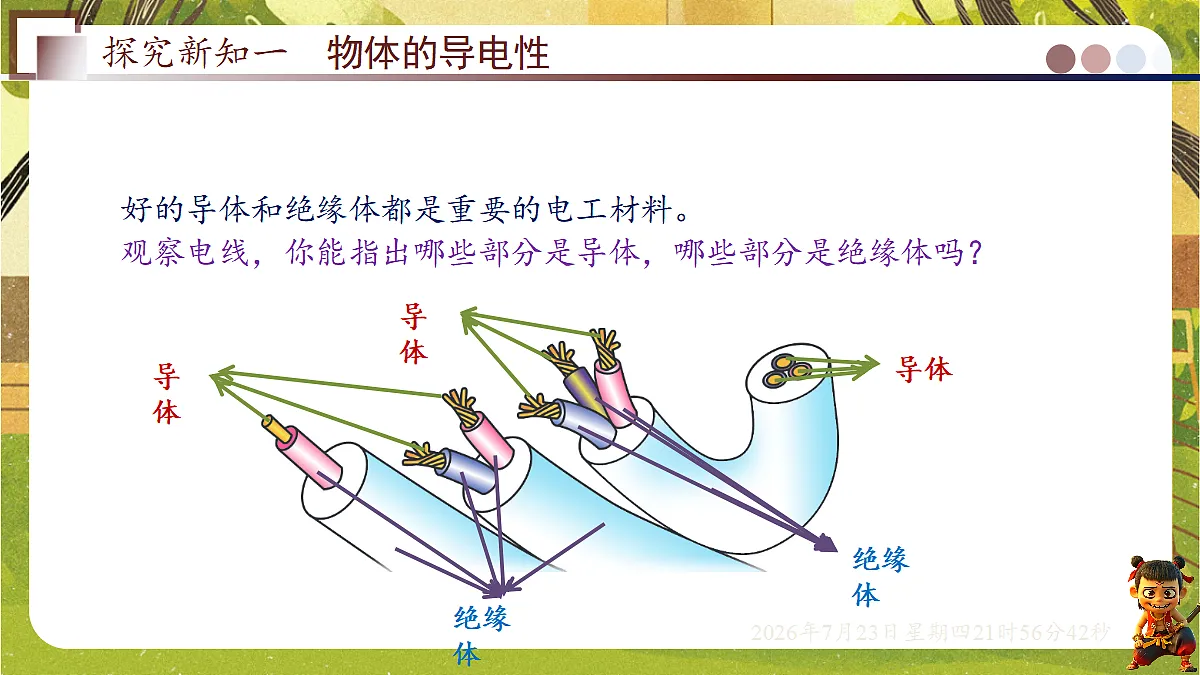

好的导体和绝缘体都是重要的电工材料。观察电线，你能指出哪些部分是导体，哪些部分是绝缘体吗？

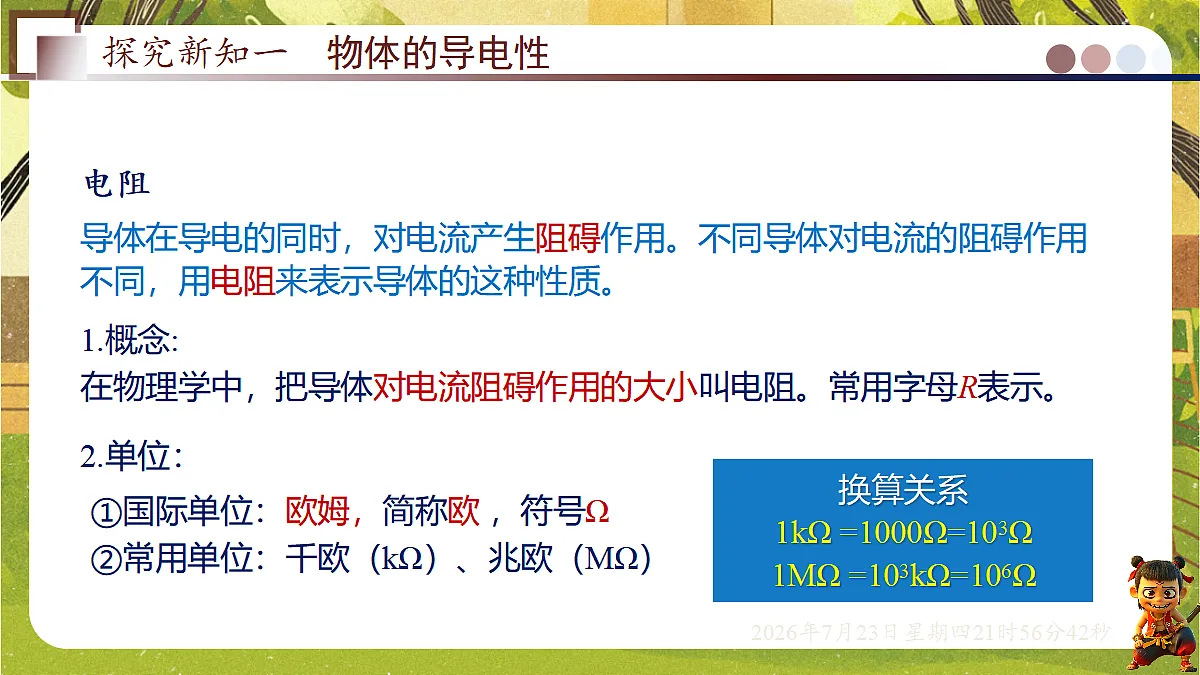

导体在导电的同时，对电流产生阻碍作用。不同导体对电流的阻碍作用不同，用电阻来表示导体的这种性质。　
在物理学中，把导体对电流阻碍作用的大小叫电阻。常用字母R表示。
①国际单位：欧姆，简称欧 ，符号Ω②常用单位：千欧（kΩ）、兆欧（MΩ）
换算关系1kΩ =1000Ω=103Ω 1MΩ =103kΩ=106Ω

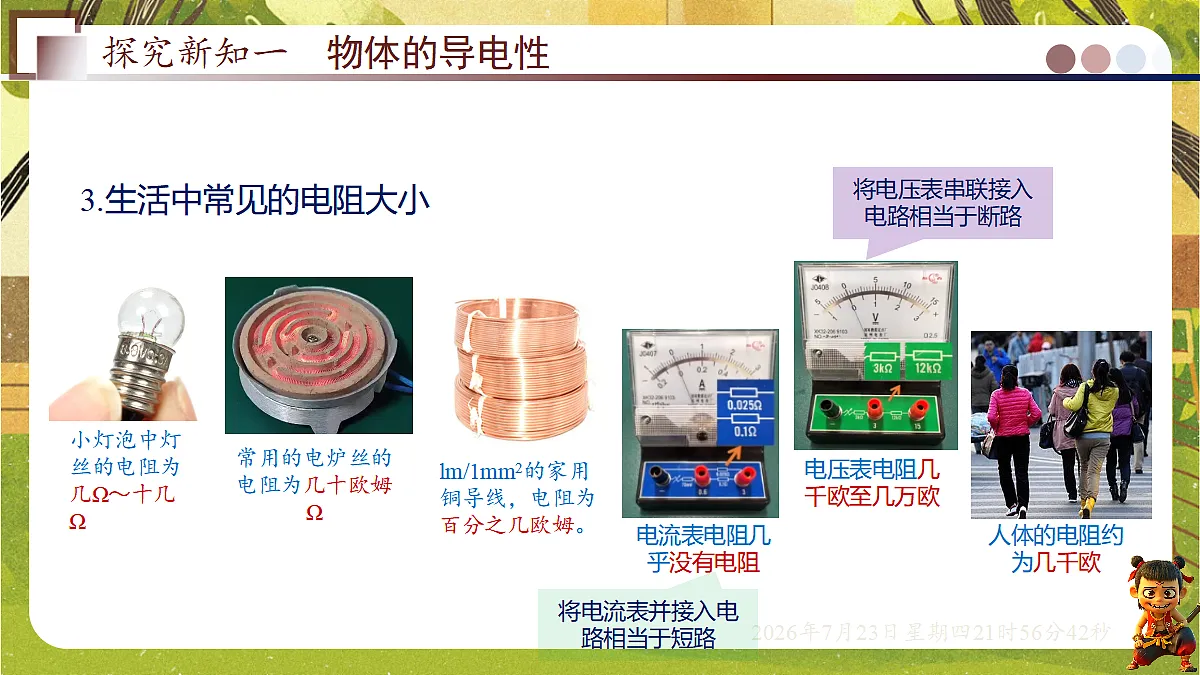

3.生活中常见的电阻大小
将电压表串联接入电路相当于断路
将电流表并接入电路相当于短路
①导体的电阻越大，表示导体对电流的阻碍作用越大。
在相同的电压下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。而绝缘体之所以起绝缘作用，就是由于其电阻很大。
②导体的电阻是导体本身的一种性质，由自身情况决定。
　　自由电子在金属导体中的定向移动，跟水在塞满石头的水管中流动类似，会受到阻力。这个“水管一石头模型”也许对我们认识电阻会有所启发。
知识点1 物体的导电性
1. 关于导体和绝缘体，下列说法正确的是( )
A. 导体都是固体B. 绝缘体很不容易导电，是因为在绝缘体中没有电荷C. 导体容易导电，是因为导体中有大量的自由电子D. 导体与绝缘体没有绝对界限
A. 塑料尺B. 金属勺C. 橡皮擦D. 玻璃杯
3.在一些精密的电子设备上，为减小对电流传输过程的影响，会用银导线而不用常见的铜导线，这是因为银的导电性能比铜____（填“好”或“差”）。常用______来定量描述导体对电流阻碍作用的大小，其单位为_____________。
铁和银都是导体，为什么有不同的导电性呢？科学家研究发现，金属中的电子大部分被束缚在原子核周围，几乎不能自由移动，只有部分电子可以脱离开原子核的束缚而自由移动，成为自由电子。不同材料的物体中，自由电子的情况不同，所以它们的导电性能不同。
电阻描述的是导体对电流的阻碍作用。不同导体的电阻通常不同，那么导体的电阻与哪些因素有关呢？接下来我们进行实验探究这一问题
电阻的大小与什么因素有关
粗细相同的水管，管子长，阻力大。我猜想导体越长，它的电阻可能越大。
长度相同的水管，管子粗，阻力小。我猜想
这是一个多因素问题，应当运用控制变量的方法去研究每一个因素对电阻大小的影响。
【实验】导体电阻的大小与导体的哪些因素有关
电阻大小跟什么因素有关？
电阻的大小可能与导体的材料导体的长度导体的横截面积导体的温度等有关。
电阻定律实验器1套、电流表1只、学生电源1台、开关1个、导线若干等。
　　采用控制变量法，把不同长度、不同横截面积的电阻丝接入电路，用电流表测量电路的电流，通过观察电流表的示数来判断导体电阻的大小（转换法）。
l. 探究电阻的大小与导体的材料的关系选用横截面积和长度相同的镍铬合金丝和铜丝， 分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。
结论一：导体的电阻与导体的材料有关。长度、横载面积相同的导体，材料不同，电阻不同。
2. 探究电阻的大小与导体的长度关系选用横截面积相同、 长度不同的镍铬合金丝， 分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。
结论二：导体的电阻跟它的长度有关。同种材料、横截面积相同的导体，长度越长，电阻越大。
3. 探究电阻的大小与导体横截面积的关系选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。比较通过横截面积不同的镍铬合金丝的电流大小。
结论三：导体的电阻跟它的横截面积有关。同种材料、长度相同的导体，横截面积越小，电阻越大。
4. 探究电阻的大小与导体温度的关系选用一根镍铬合金丝，接入电路中，观察电流表的示数，用酒精灯对合金丝进行加热，观察电流表的示数，比较通过镍铬合金丝的电流大小。
结论四：导体的电阻跟温度有关。金属导体的电阻在一定条件下，温度越高，电阻越大。
在材料和横截面积不变时，导体的长度越长，电阻越大；在材料和长度不变时，导体的横截面积越小，电阻越大。在一定条件下，金属导体的电阻随温度的升高而增大。
导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积和温度等因素。
1.进行该实验中采用的实验方法
2.导体与绝缘体的电阻关系
知识点2 探究影响导体电阻大小的因素
4.某实验小组在“探究影响电阻大小的因素”时，连接了如图所示的电路进行实验，电源两端电压保持不变，实验测得的数据如下表。
（1）实验通过____________的大小来显示电阻丝电阻的大小，这利用了______法。
（2）探究电阻大小与导体的横截面积是否有关，则应该选用______（填编号）两根电阻丝进行对比实验，分析比较表格中实验数据可得：在其他条件相同时，导体的横截面积越____，导体电阻越大。
（4）选用______（填编号）两根电阻丝进行对比实验，分析比较表格中实验数据可得：在其他条件相同时，导体的长度越长，导体电阻越____。
（5） 小红将一根合金丝对折后接入电路中，发现电流表的示数变大了，由此小红得出结论：导体的横截面积越大，电阻越小。这种做
对折后导体的长度和横截面积同时变化，未控制长度不变
法是______（填“正确”或“错误”）的，理由是______________________________________________________。
2.符号：电路图中用符号 表示。
1.定义：在电子技术中，我们常用到具有一定电阻值的元件——电阻器，也叫作定值电阻，简称电阻。
为什么日常生活中用铜、铝来做导线，而不能用铁代替呢？
导体的长为1m、横截面积为1mm2的不同材料的金属丝在温度20 ℃时的电阻值。
　　相同规格下，铁导线的电阻大，用铁做导线，会损耗大量的电能。用铜、铝做导线，电阻较小，电能损耗少。
不同材料的金属丝的阻值
1.概念：导体导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。温度、光照、杂质等外界因素对半导体的导电性能有很大影响。
1. 概念：当温度降低到某个临界值时一些全属的电阻会突然消失，这种现象叫作超导现象。
①零电阻和完全抗磁性是超导体的基本特性。
②出现超导现象的临界温度低于－250.15 °C 。
2. 超导材料： 电阻为零的这种性质称为超导性，具有这种性质的材料称为超导材料。
9. 高压输电线上往往有如图所示的四线并联的装置，这是通过增大导体的__________从而_____（填“增大”或“减小”）导体的电阻。维修线路时有时需要断电，此时导体
的电阻将______（填“不变”或“变为零”）。
10. 某些材料在特定温度下，电阻会变成零，这种材料在物理学上称为________（填“导体”“绝缘体”
其他条件相同时，钨丝的电阻随温度的升高而增大
或“超导体”）。如图所示，在探究 “同一种物质的导电性能是否一成不变”的实验中，用酒精灯给废旧白炽灯的钨丝加热。在钨丝温度不断升高而发红的过程中，电路中小灯泡的亮度逐渐变暗，这个实验现象说明_______________________________________________（合理即可）。
（1）请用笔画线代替导线将图甲的实物电路连接完整。
（4） 完成探究后，小晶将镍铬丝与小灯泡串联接入电路，模拟一个简易调光台灯。当观察到小灯泡变暗时，可推断镍铬丝接入电路的长度变____。
