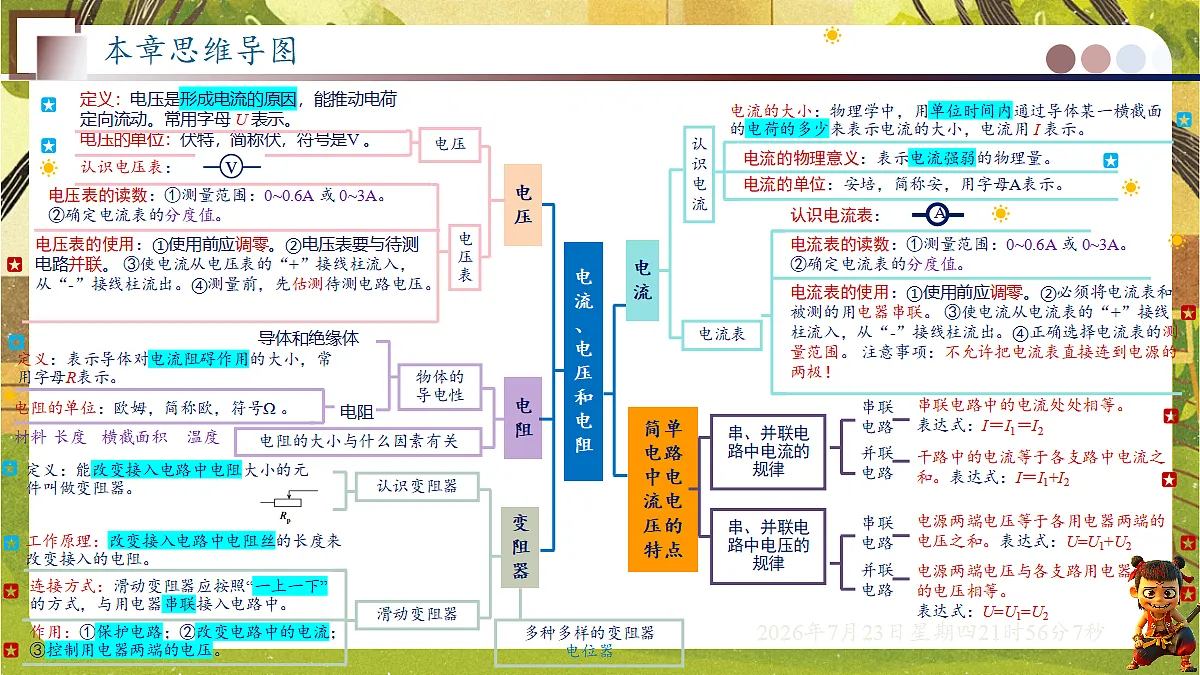

定义：电压是形成电流的原因，能推动电荷定向流动。常用字母 U 表示。电压的单位：伏特，简称伏，符号是V 。

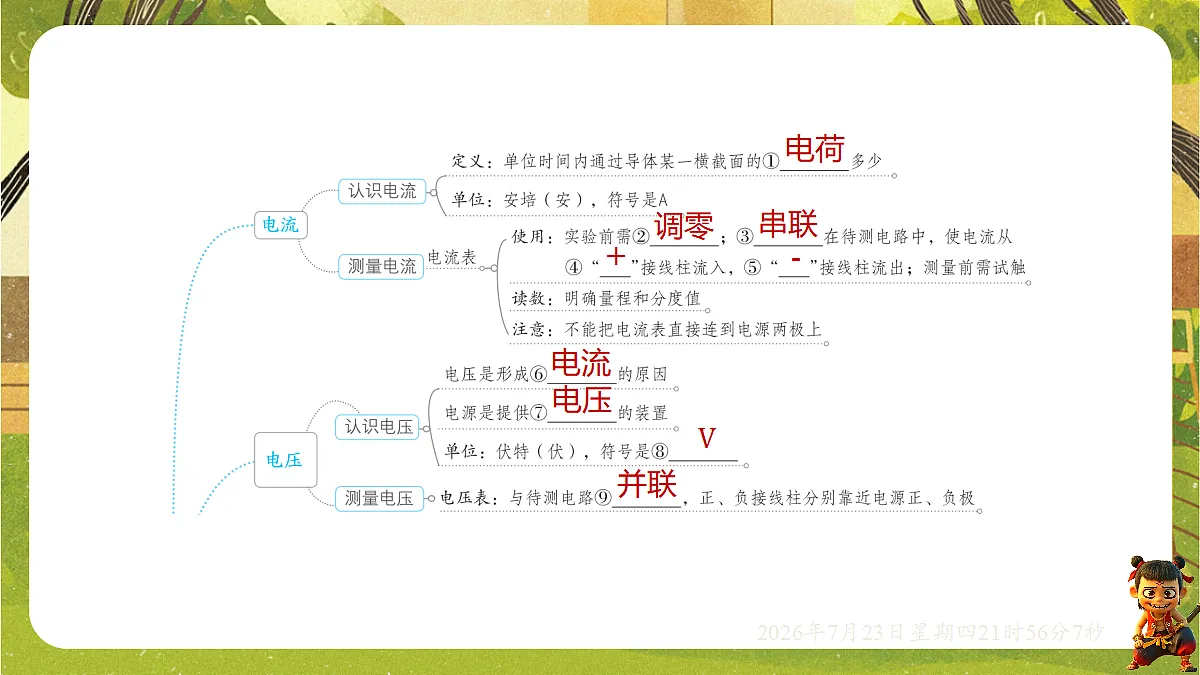

电流的大小：物理学中，用单位时间内通过导体某一横截面的电荷的多少来表示电流的大小，电流用 I 表示。
电流的物理意义：表示电流强弱的物理量。
电流的单位：安培，简称安，用字母A表示。
电流表的使用：①使用前应调零。②必须将电流表和被测的用电器串联。 ③使电流从电流表的“+”接线柱流入，从“-”接线柱流出。④正确选择电流表的测量范围。 注意事项：不允许把电流表直接连到电源的两极！
电流表的读数：①测量范围：0~0.6A 或 0~3A。②确定电流表的分度值。
电压表的使用：①使用前应调零。②电压表要与待测电路并联。 ③使电流从电压表的“+”接线柱流入，从“-”接线柱流出。④测量前，先估测待测电路电压。
电压表的读数：①测量范围：0~0.6A 或 0~3A。②确定电流表的分度值。

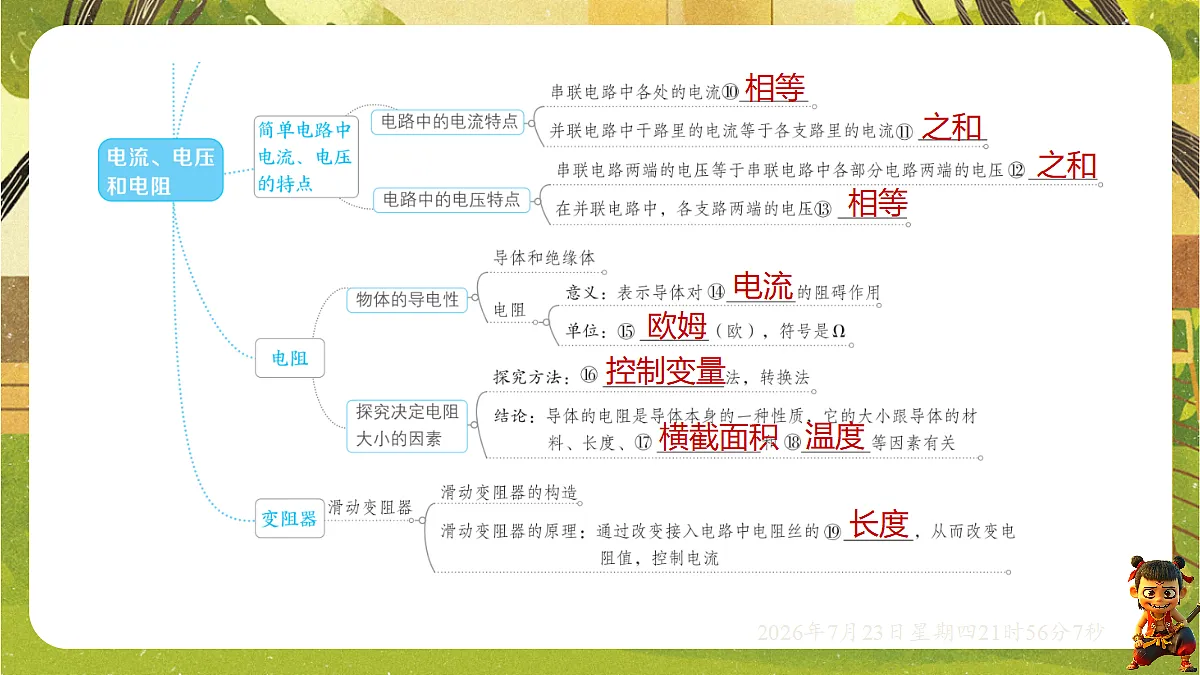

简单电路中电流电压的特点
串、并联电路中电流的规律
串、并联电路中电压的规律
串联电路中的电流处处相等。表达式：I＝I1＝I2
干路中的电流等于各支路中电流之和。表达式：I＝I1+I2
电源两端电压等于各用电器两端的电压之和。表达式：U=U1+U2
电源两端电压与各支路用电器两端的电压相等。表达式：U=U1=U2
定义：表示导体对电流阻碍作用的大小，常用字母R表示。
电阻的单位：欧姆，简称欧，符号Ω 。
电阻的大小与什么因素有关
定义：能改变接入电路中电阻大小的元件叫做变阻器。
工作原理：改变接入电路中电阻丝的长度来改变接入的电阻。
连接方式：滑动变阻器应按照“一上一下”的方式，与用电器串联接入电路中。
作用：①保护电路；②改变电路中的电流；③控制用电器两端的电压。
多种多样的变阻器电位器
4. 生活中常见的电流
知识点1 电阻和变阻器

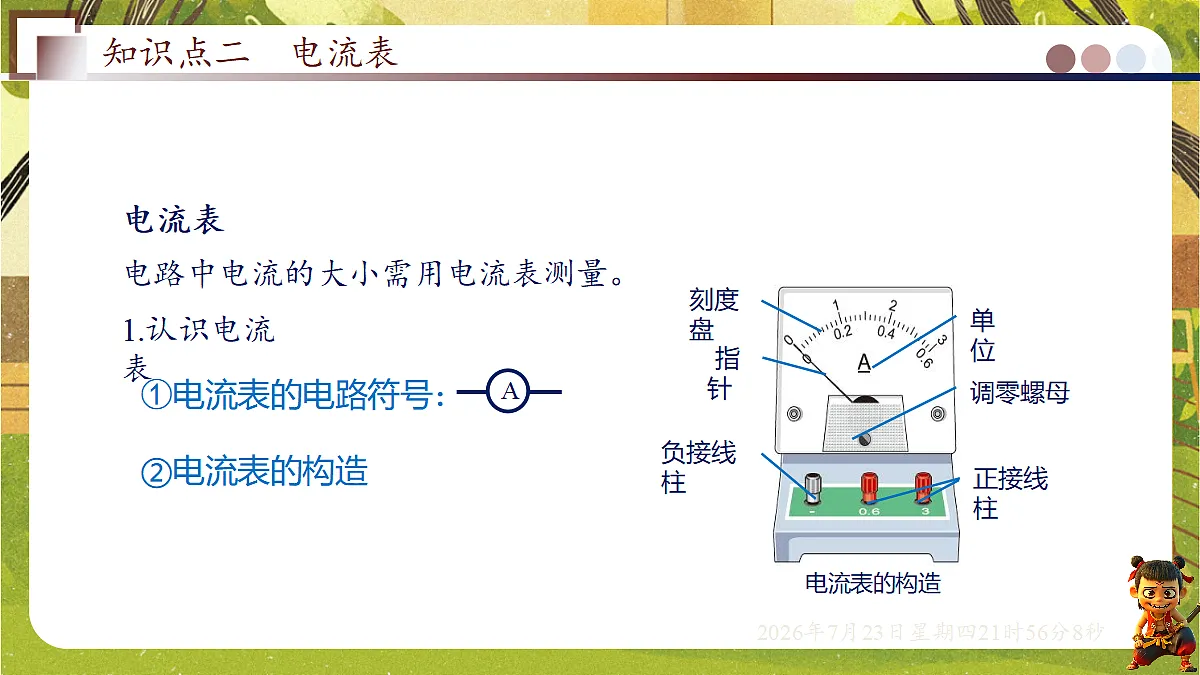

电路中电流的大小需用电流表测量。
①明确所选电流表的测量范围：
②确定电流表的分度值 ，即表盘的一个小格所代表的电流大小。
0~0.6A 或 0~3A。
①使用前应调零，使指针指在零刻度线。
②必须将电流表和被测的用电器串联。
③电流必须从电流表的“+”接线柱流入，"－”接线柱从流出。
④必须正确选择电流表的测量范围。
⑤不允许把电流表直接连到电源的两极。
“试触法”选量程：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
1. 实验：测量通过灯泡的电流
①分别将电源电流表、小灯泡和开关串联接入电路，闭合开关观察小灯泡亮度，电流表示数；②断开开关，增加一节电源接入电路，闭合开关观察小灯泡亮度，电流表示数。
实验器材：小灯泡、电流表、开关、电源（干电池2节）、导线等。
电路中灯泡亮度与通过的电流_____有关。
2.测量电流表在生产生活中的应用
　　随着工业生产的自动化，大量的电学仪表被用于检测、显示和控制，成为工业生产中不可缺少的装置。科学研究和工业生产中，许多仪表是通过测量电流来工作的。以测量电流为基础的仪表是工业自动化的保证。
1.电压的概念：电压是形成电流的原因，能推动电荷定向流动。
2.电压的符号：物理学中常用字母 U 表示电压。
②常用单位：千伏（kV） 毫伏（mV）。
①国际单位：伏特，简称伏，符号V。
1kV=____V=____mV=____uV
①电压表的作用：测量电压的大小的仪器。
①使用前，观察电压表的指针是否对准零刻度线。(若没有，可以使用调零旋钮进行调零)。
②电压表要与待测电路并联。
④必须正确选择电流表的测量范围。 测量前，先估测待测电路电压。若无法估测，则先用大量程，并采用试触法。
①明确所选电压表的测量范围：
②确定电压表的分度值 ，即表盘的一个小格所代表的电压大小。
0~3V 或 0~15V。
③同一个指针位置，若选择不同量程，选择大量程时候的读数是选择小量程时候的5倍。
1. 实验：用电压表测量电压
根据电路图连接好电路元件，将电压表接在小灯泡两端，连接过程中，保持开关断开，观察电压表示数；闭合开关，接通电路，观察电压表示数。
实验器材：2.5V灯泡1只、电压表1只、电池2节、开关1个、导线若干。
在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
2. 电压表与电流表的比较
1. 实验：探究串联电路电流的规律
猜想与假设：猜想1：流过A、B、C各点的电流可能相等。猜想2：流过A、B、C各点的电流可能不相等，C处的电流最大，A处的电流最小。
2.0V，2.5V灯泡各2只、电流表1只、电池2节、开关1个、导线若干。
①设计实验电路。根据电路图连接电路，把两个规格相同灯泡串联起来接到电源上。把电流表先后接入电路中A、B、C各点，测量其电流。②把测量数据记录在表格中，并把操作中出现的问题写下来。③换上另外两个规格不同的小灯泡 ，再次测量并记录各点的电流。
结论：串联电路中，电流处处相等。表达式：IC＝IB＝IA
2. 实验：探究并联电路中各处电流的关系
猜想与假设：猜想1：流过A、B、C各点的电流可能相等。猜想2：流过A、B、C各点的电流可能不相等，A处的电流等于B、C处的电流之和。
①设计实验电路。根据电路图连接电路，把两个规格相同灯泡并联起来接到电源上。把电流表先后接入电路中 A、B、C各点，测量其电流。通过测量数据看一看，有什么样的规律？②把测量数据记录在表格中，并把操作中出现的问题写下来。③换上另外两个规格不同的小灯泡 ，再次测量并记录各点的电流。
结论：并联电路干路中的电流等于各支路中电流之和。表达式：IA＝IB +IC
3.串联、并联电路中电流规律
串联电路中的电流处处相等。
并联电路干路中的电流等于各支路中电流之和。
表达式：I＝I1＝I2
表达式：I＝I1+I2
1. 实验：探究串联电路中电压的规律
猜想与假设：猜想1：各用电器两端的电压之和等于电源电压。猜想2：各用电器两端的电压相等，且等于电源电压。
不同规格的灯泡2只、电压表1只、电池2节、开关1个、导线若干。
① 设计实验电路 并画出电路图。②选用相同规格的小灯泡L1、L2连接电路。③将电压表的两端分别并联在小灯泡L1、L2及电源两端，测量电压U1、U2、U总，并设计表格记录数据。④换用不同规格的两个小灯泡，重做上述实验。
1.导体：物体对电流阻碍作用较小，容易导电，叫做导体。
2.绝缘体：物体对电流阻碍作用很大，不容易导电，叫做绝缘体。
在物理学中，把导体对电流阻碍作用的大小叫电阻。常用字母R表示。
①国际单位：欧姆，简称欧 ，符号Ω②常用单位：千欧（kΩ）、兆欧（MΩ）
换算关系1MΩ =____kΩ=____Ω
3.生活中常见的电阻大小
①导体的电阻越大，表示导体对电流的阻碍作用越大。
②导体的电阻是导体本身的一种性质，由自身情况决定。
在相同的电压下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。绝缘体之所以起绝缘作用，就是由于其电阻很大。
5. 实验：导体电阻的大小与导体的哪些因素有关
电阻的大小可能与导体的材料有关；导体的长度有关；导体的横截面积有关；导体的温度等有关。
提出问题：电阻大小跟什么因素有关？
①探究电阻的大小与导体的材料的关系；选用横截面积和长度相同的镍铬合金丝和锰铜丝， 分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。
结论一：导体的电阻与导体的材料有关。长度、横载面积相同的导体，材料不同，电阻不同。
② 探究电阻的大小与导体的长度关系选用横截面积相同、 长度不同的镍铬合金丝， 分别将它们接入电路中，观察电流表的示数。比较通过长短不同的镍铬合金丝的电流大小。
结论二：导体的电阻跟它的长度有关。同种材料、横截面积相同的导体，长度越长，电阻越大。
③探究电阻的大小与导体横截面积的关系选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。比较通过横截面积不同的镍铬合金丝的电流大小。
结论三：导体的电阻跟它的横截面积有关。同种材料、长度相同的导体，横截面积越小，电阻越大。
在材料和横截面积不变时，导体的长度越长，电阻越大；在材料和长度不变时，导体的横截面积越小，电阻越大。在一定条件下，金属导体的电阻随温度的升高而增大。
导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积和温度等因素。
1. 定义：通过改变电阻来控制电流的装置，这种装置叫作变阻器。
2.滑动变阻器（实验室常见的变阻器）
①工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
a. 通过改变连入电路中的电阻来改变电路中的电流；b. 改变部分电路两端的电压；c. 还起到保护电路的作用。
滑动变阻器和电阻箱在接入电路中时，闭合开关之前，都应调节到最大阻值。
a. 要使滑动变阻器和用电器中的电流相同，滑动变阻器应与用电器串联。
b. 滑动变阻器的六种接法
· 滑动变阻器应按照“一上一下”的方式，与用电器串联接入电路中。
· 关键是确定滑动变阻器的下端接线柱，上端两个接线柱中任何一个连入电路，接法是等效的。
· 滑片向靠近下接线柱的方向移动，电阻变小，滑片向远离下接线柱的方向移动，电阻变大，可简记为：“近下电阻变小，远下电阻变大”。
每一个滑动变阻器都有最大的电阻值和允许通过的最大电流值。使用时，要根据电路中的电流变化范围，选择适当变阻器，不要使电流超过它的最大值，否则会损坏变阻器。
“20Ω”表示变阻器的最大电阻是20欧；“2A”表示允许通过的最大的电流是2A。
知识点2 电流表和电压表
知识点3 串、并联电路的电流、电压特点
4. 如图所示的电路：
实验1 探究并联电路的电流特点
1.小刚、小华在进行“探究并联电路电流特点”实验：
（1）在连接电路过程中，开关应该处于______状态。
（2）小刚同学连接好电路后，闭合开关，电流表指针如图甲所示，小刚正确的操作是____________________________。
断开开关，电流表换接小量程
两次测量电流时，其中有一次电流表接线柱接反
（5）排除第（4）问中的问题后，小刚、小华初步得出并联电路电流的特点是____________________________。
干路电流等于各支路电流之和
实验2 探究串联电路的电压特点
2. 小明和小华在“探究串联电路电压的规律”实验中，按如图甲所示的电路图连接电路。
分析实验数据得出两个实验结论：①串联电路两端的总电压______各部分电路两端电压之和；②串联电路中，各部分用电器两端电压相等。
（4） 小明和小华对实验进行讨论，小华认为结论②是错误的，造成结论错误的原因可能是______________________________，另外，实验在设计方案上还存在另一个不足之处是________________________________。
选用了相同规格的灯泡进行实验
实验次数太少，结论不具有普遍性
（6）排除问题后小华进行实验得出了正确的实验结论。实验结束后，他应先__________，拆除______两端的导线后，再拆除其他导线并整理器材。
1. 为减少碳排放，我国大力推行电动汽车，汽车上的很多元件都涉及了物理知识。
（1）有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，相应地改变刮水的速度，小珠查阅了相关资料后，自制了如图甲所示的雨水检测金属网（以下简称检测网），设计的电路图如图乙所示。
②小珠设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，为实现此功能，请你在图乙电路图中进行改进。
