初中人教版（2024）第4节 电流的测量课文配套ppt课件

这是一份初中人教版（2024）第4节 电流的测量课文配套ppt课件，共20页。PPT课件主要包含了认识电流，学会测量，掌握读数，重点与难点，什么是电流，电流的方向是怎样的，知识点一电流的强弱，物理意义，符号与单位体系，生活中的电流量级等内容，欢迎下载使用。

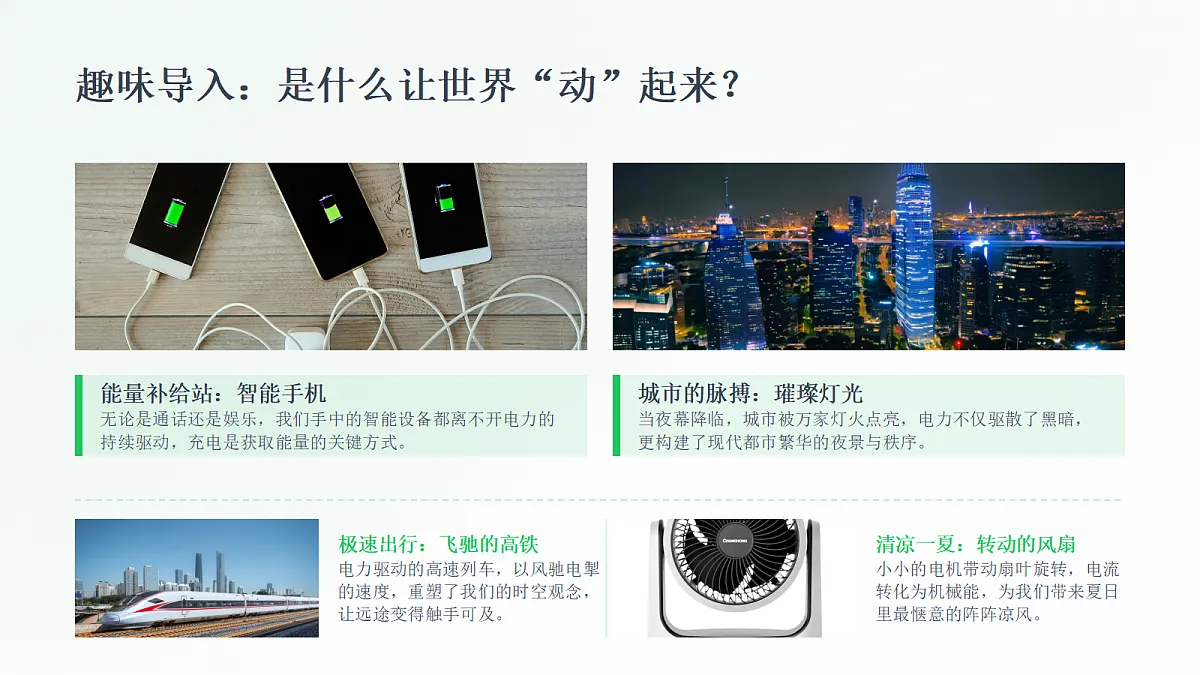

趣味导入：是什么让世界“动”起来？
能量补给站：智能手机无论是通话还是娱乐，我们手中的智能设备都离不开电力的持续驱动，充电是获取能量的关键方式。
城市的脉搏：璀璨灯光当夜幕降临，城市被万家灯火点亮，电力不仅驱散了黑暗，更构建了现代都市繁华的夜景与秩序。
极速出行：飞驰的高铁电力驱动的高速列车，以风驰电掣的速度，重塑了我们的时空观念，让远途变得触手可及。
清凉一夏：转动的风扇小小的电机带动扇叶旋转，电流转化为机械能，为我们带来夏日里最惬意的阵阵凉风。

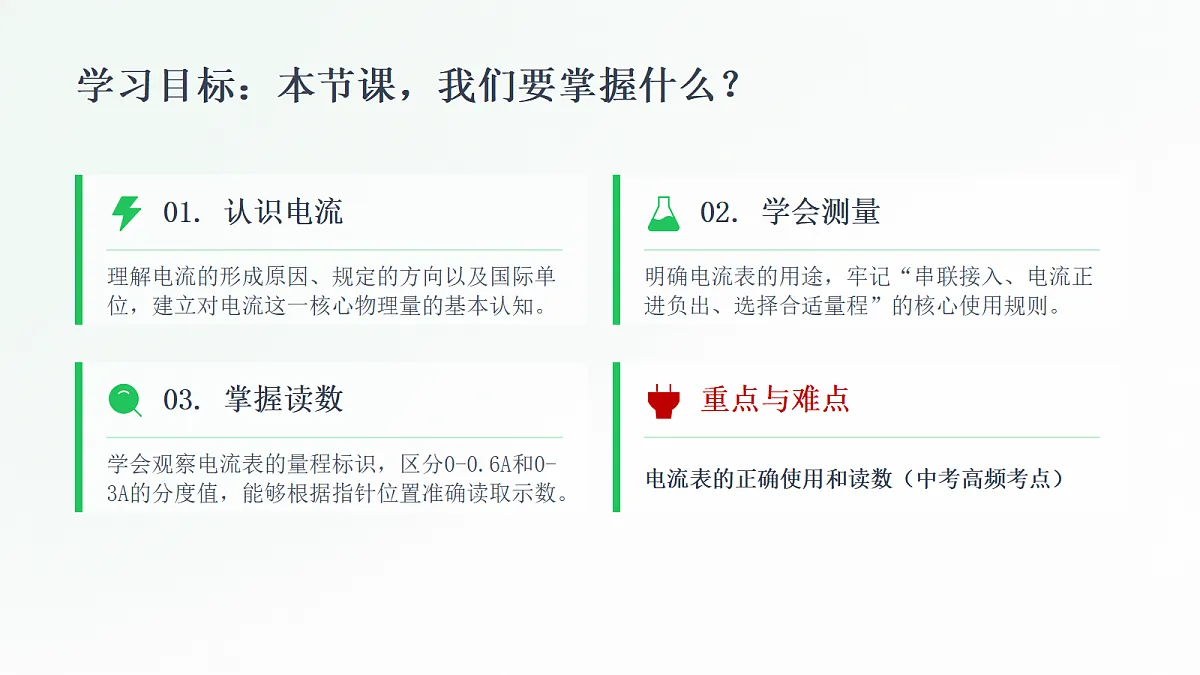

学习目标：本节课，我们要掌握什么？
理解电流的形成原因、规定的方向以及国际单位，建立对电流这一核心物理量的基本认知。
明确电流表的用途，牢记“串联接入、电流正进负出、选择合适量程”的核心使用规则。
学会观察电流表的量程标识，区分0-0.6A和0-3A的分度值，能够根据指针位置准确读取示数。
电流表的正确使用和读数（中考高频考点）

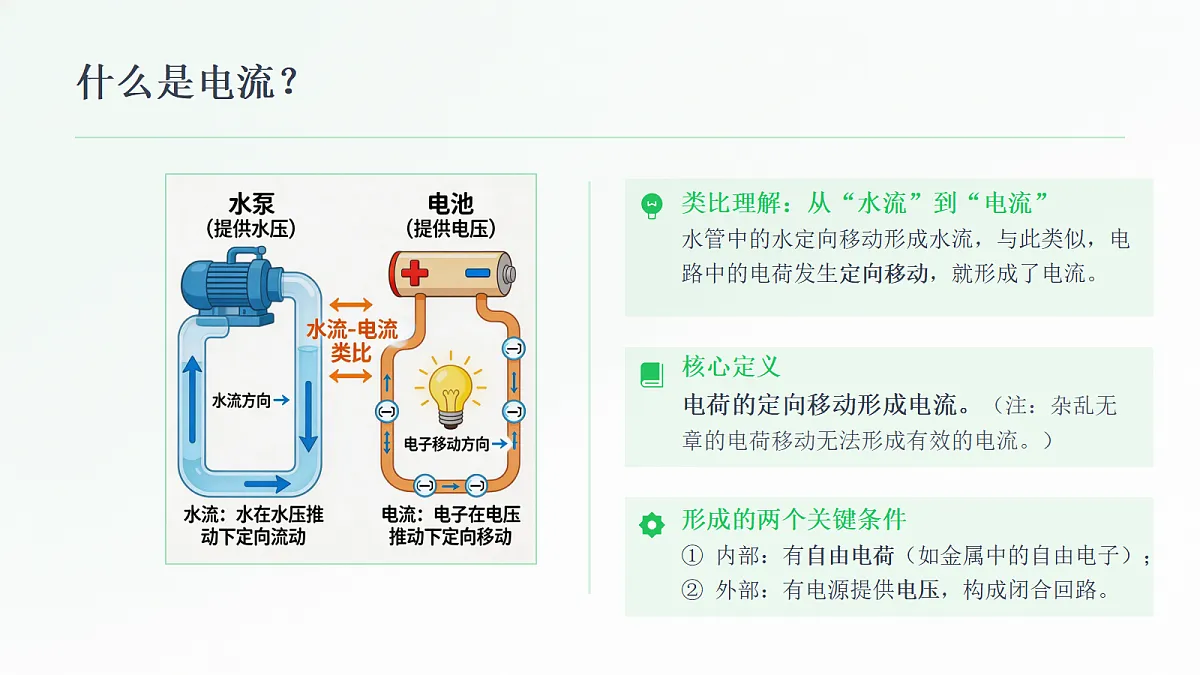

类比理解：从“水流”到“电流”水管中的水定向移动形成水流，与此类似，电路中的电荷发生定向移动，就形成了电流。
核心定义电荷的定向移动形成电流。（注：杂乱无章的电荷移动无法形成有效的电流。）
形成的两个关键条件① 内部：有自由电荷（如金属中的自由电子）；② 外部：有电源提供电压，构成闭合回路。

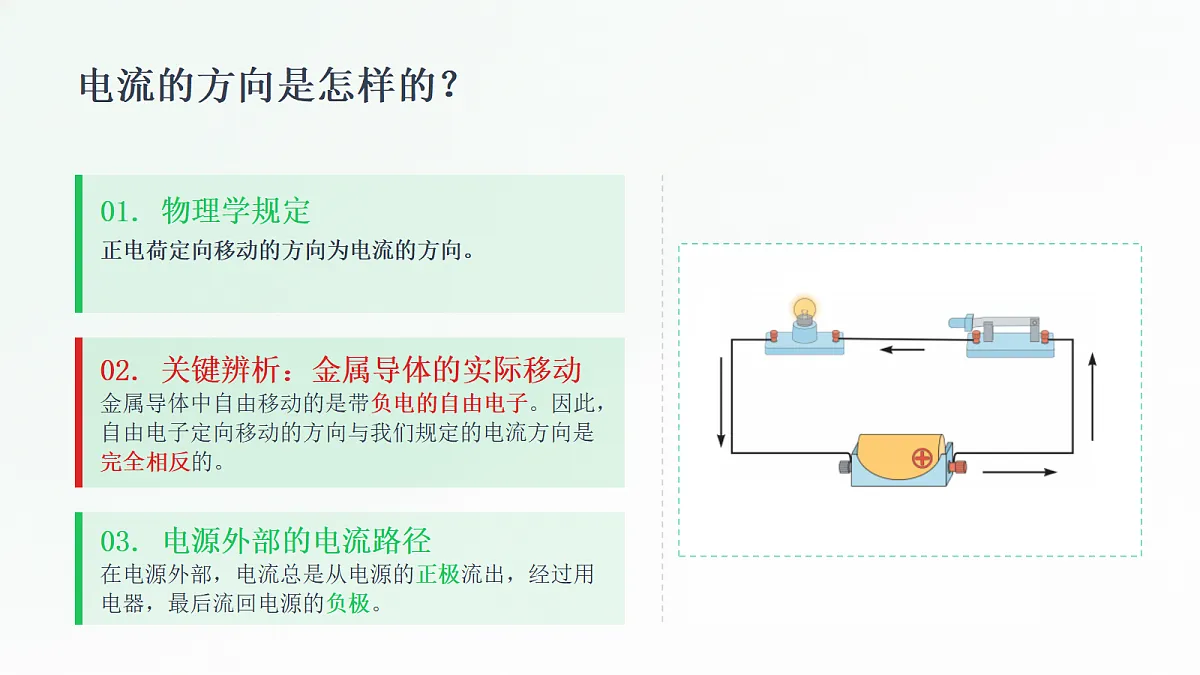

01. 物理学规定正电荷定向移动的方向为电流的方向。
02. 关键辨析：金属导体的实际移动金属导体中自由移动的是带负电的自由电子。因此，自由电子定向移动的方向与我们规定的电流方向是完全相反的。
03. 电源外部的电流路径在电源外部，电流总是从电源的正极流出，经过用电器，最后流回电源的负极。

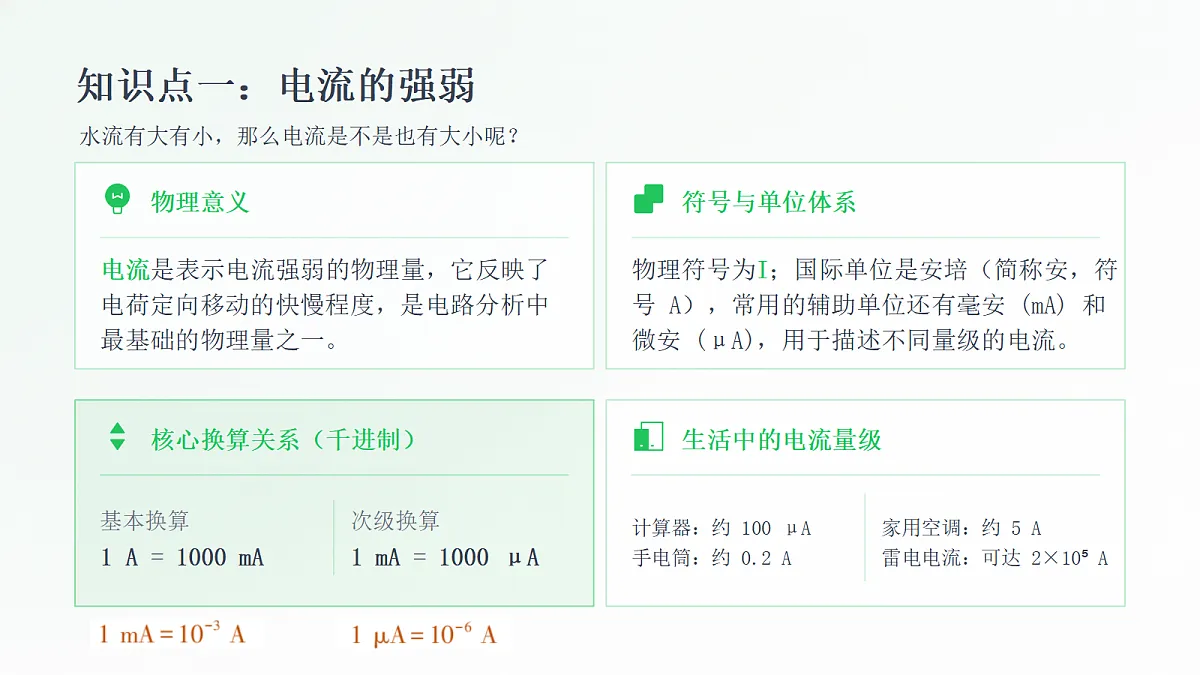

电流是表示电流强弱的物理量，它反映了电荷定向移动的快慢程度，是电路分析中最基础的物理量之一。
物理符号为I；国际单位是安培（简称安，符号 A），常用的辅助单位还有毫安 (mA) 和微安 (μA)，用于描述不同量级的电流。
核心换算关系（千进制）
基本换算1 A = 1000 mA
次级换算1 mA = 1000 μA
计算器：约 100 μA手电筒：约 0.2 A
家用空调：约 5 A雷电电流：可达 2×10⁵ A
水流有大有小，那么电流是不是也有大小呢？
生活中的亮度、声音等感官体验只能定性判断电流变化，而科学探究需要定量的测量。电流表就是连接定性观察与定量分析的桥梁，帮助我们更客观地认识电路中的电流规律。

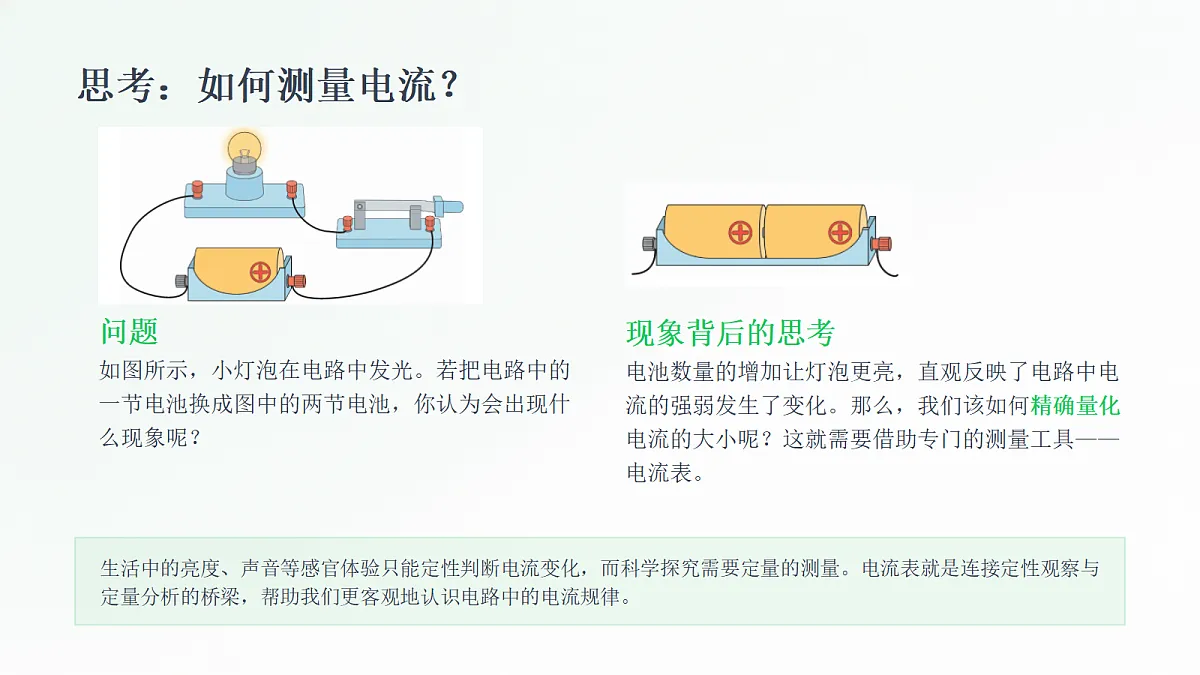

问题如图所示，小灯泡在电路中发光。若把电路中的一节电池换成图中的两节电池，你认为会出现什么现象呢？
现象背后的思考电池数量的增加让灯泡更亮，直观反映了电路中电流的强弱发生了变化。那么，我们该如何精确量化电流的大小呢？这就需要借助专门的测量工具——电流表。

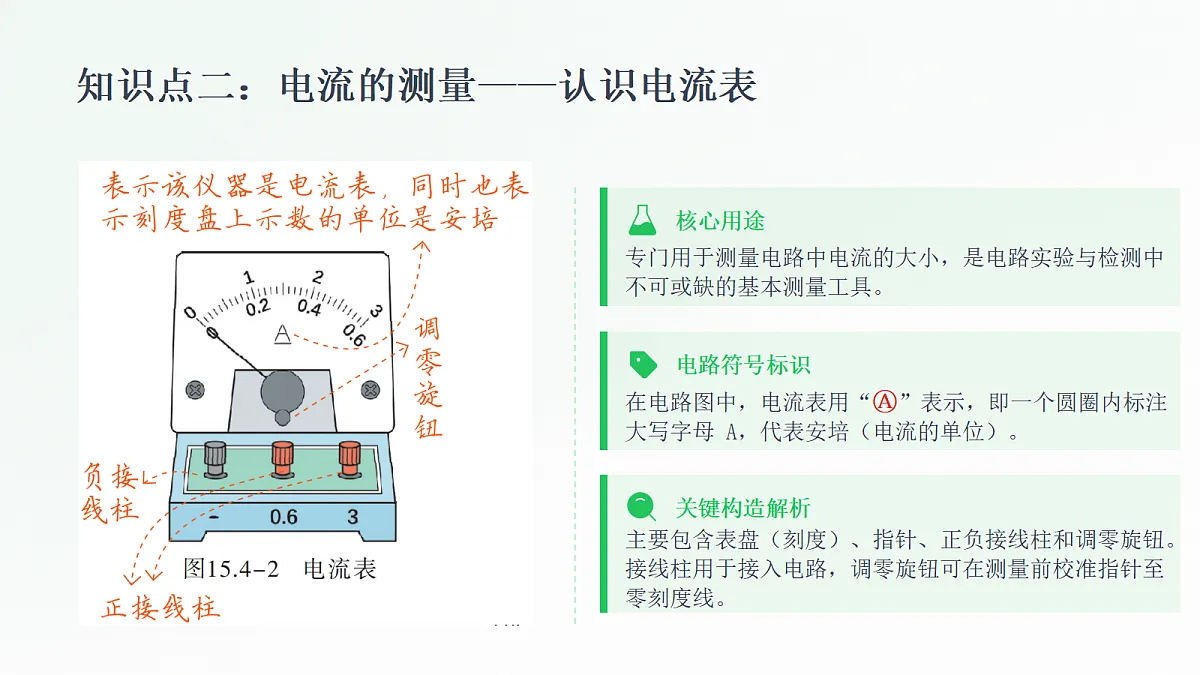

知识点二：电流的测量——认识电流表
专门用于测量电路中电流的大小，是电路实验与检测中不可或缺的基本测量工具。
在电路图中，电流表用“Ⓐ”表示，即一个圆圈内标注大写字母 A，代表安培（电流的单位）。
主要包含表盘（刻度）、指针、正负接线柱和调零旋钮。接线柱用于接入电路，调零旋钮可在测量前校准指针至零刻度线。
知识点二：电流的测量——电流表的读数方法
图示为实验室常用的电流表表盘，读数时需结合接线柱接法确定量程。
确认接入电路的接线柱，明确使用的量程。常见量程为0~0.6A或0~3A。
0~0.6A量程分度值为0.02A；0~3A量程分度值为0.1A。大格值随量程变化。
观察指针位置，用“大格数×每大格值 + 小格数×分度值”的公式计算示数。
场景一：接“-”和“0.6”接线柱
指针指在第5小格：读数为 5 × 0.02A =0.1A
场景二：接“-”和“3”接线柱
指针指在第1大格第5小格：读数为 1A + 5×0.1A =1.5A
知识点二：电流的测量——电流表使用规则（“两要两不要”）
电流表必须串联在被测电路中，使电流从电源正极流出后，依次经过电流表和用电器，最后流回负极，这样才能准确测量电路中的电流大小。
02. 要“正进负出”
必须让电流从红色 ( “ ＋” 号) 接线柱流进,再从黑色 ( “－” 号) 接线柱流出。否则电流表指针反向偏转,无法读数,而且容易损坏电流表。
03. 不要直接接电源
电流表内阻极小，严禁直接并联在电源两极上。否则会形成电源短路，瞬间产生极大电流，极易烧毁电流表、电源，甚至引发火灾。
被测电流不能超过电流表的量程。若无法预估电流大小，应先用大量程进行“试触”，若指针偏转角度过小，再换用小量程以提高测量精度。
生物电的普遍存在电流并非只存在于输电线路中，在我们的生物体内同样存在电流活动。人体心脏的每一次跳动，本质上都是由微小的生物电流信号所控制的。
心电图的检测原理医生在人的胸部和四肢皮肤上连接电极，仪器就能捕捉并记录下控制心脏跳动的电流随时间变化的曲线，这就是我们常说的“心电图”。
医学诊断的重要依据通过分析心电图的波形特征，医生能够直观判断心脏的工作状态是否正常，是诊断心脏疾病最常用、最简便的方法之一。
易错易混点辨析：这些“坑”，你避开了吗？
题目：通过某手电筒小灯泡的电流大约是 0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达 120 mA，等于多少安？
手电筒小灯泡电流换算：0.25 A = 250 mA解析：1 A = 1000 mA，将安培换算为毫安，需乘以进率 1000。
半导体收音机电池电流换算：120 mA = 0.12 A解析：1 mA = 0.001 A，将毫安换算为安培，需除以进率 1000。
某同学练习用电流表测量不同的电流。闭合开关前，电流表指针指在零刻度线处。测量时电流表的指针如图所示。这时应该怎样操作？
断开开关，改接电流表 “－” “0. 6” 接线柱, 重新进行实验。
指针偏转角度极小，几乎贴近 0 刻度线
量程选大了，需要换更小的量程
观察下图中的三个电流表表盘，结合接线柱连接情况，分别读出甲、乙、丙对应的电流示数是多少安？
解题关键：先看接线柱确定量程，再看表盘确定分度值，最后根据指针位置读数。电流表读数时，视线要与表盘垂直，避免视觉误差。
量程0~0.6A，分度值0.02A，指针指在第16小格，0.02×16=0.32A。甲：0.32 A
量程0~0.6A，分度值0.02A，指针指在第29小格，0.02×29=0.58A。乙：0.58 A
量程0~3A，分度值0.1A，指针指在1大格+4小格， 1 + 0.1×4 = 1.4A。丙：1.4 A
用笔画线表示导线，连接下面的实物图，使小灯泡能够发光并且电流表能够测出通过小灯泡的电流（估计为 0.1~0.3 A）。
关键点：电流表选0.6A量程，串联接入电路，电流需“正进负出”。
如图所示为正确连接方式：电源、开关、电流表、小灯泡依次串联，形成完整回路，确保电流路径正确。
请按照如图所示的电路图，用笔画线表示导线，把图乙中的实物元件（电源、开关、灯泡L1、L2、电流表）依次连接起来。
该电路为串联电路，电流路径：电源正极→开关→L₂→L₁→电流表→电源负极。连接时需注意电流表的正负接线柱要“正进负出”，导线不可交叉，且需连接到接线柱上。
如图所示的四个电路中，哪个电路中电流表的连接是错误的？连接正确的电流表分别测量的是通过哪一部分的电流？
❌ 错误电路：图乙电流表的正负接线柱接反了，这违反了电流表“正进负出”的使用规则，会导致指针反向偏转，损坏仪表。
✅ 正确电路分析图甲：电流表接在干路中，测量的是干路的总电流。图丙：上侧电流表测干路电流，下侧电流表与L2串联，测量通过L2的电流。图丁：电流表与L1串联，测量通过L1的电流。
请用笔画线表示导线，将图中的实物正确连接，并画出对应的电路图。核心要求如下：●电路结构：两个小灯泡需采用并联方式连接。●开关控制：开关需接在干路中，实现同时控制两个小灯泡的通断。●测量对象：电流表需与小灯泡 L2 串联，精准测量通过 L2的电流，且所有导线连接不得交叉。
