初中物理光的折射优秀教学课件ppt

这是一份初中物理光的折射优秀教学课件ppt，共38页。PPT课件主要包含了3鱼在哪里，第5题，第6题，解如图所示，第7题，第8题，第9题，第10题，第11题，第12题等内容，欢迎下载使用。
1.通过实验，了解光的折射现象2.通过实验探究，知道光的折射特点，会根据光的折射特点简单作图及解答问题3.通过课堂学习，知道在光的折射中，光路是可逆的4.了解光的折射现象在日常生活中的应用，能用光折射的特点解释生活和自然界中的光现象
为什么铅笔和筷子放在水中以后，好像断开了似的？
捕鱼时，为啥直着下鱼叉抓不到鱼呢？
观察光在两种不同介质中的传播路径，在分界面出现了什么现象？
为什么站在泳池里看着人身子和腿分离了？

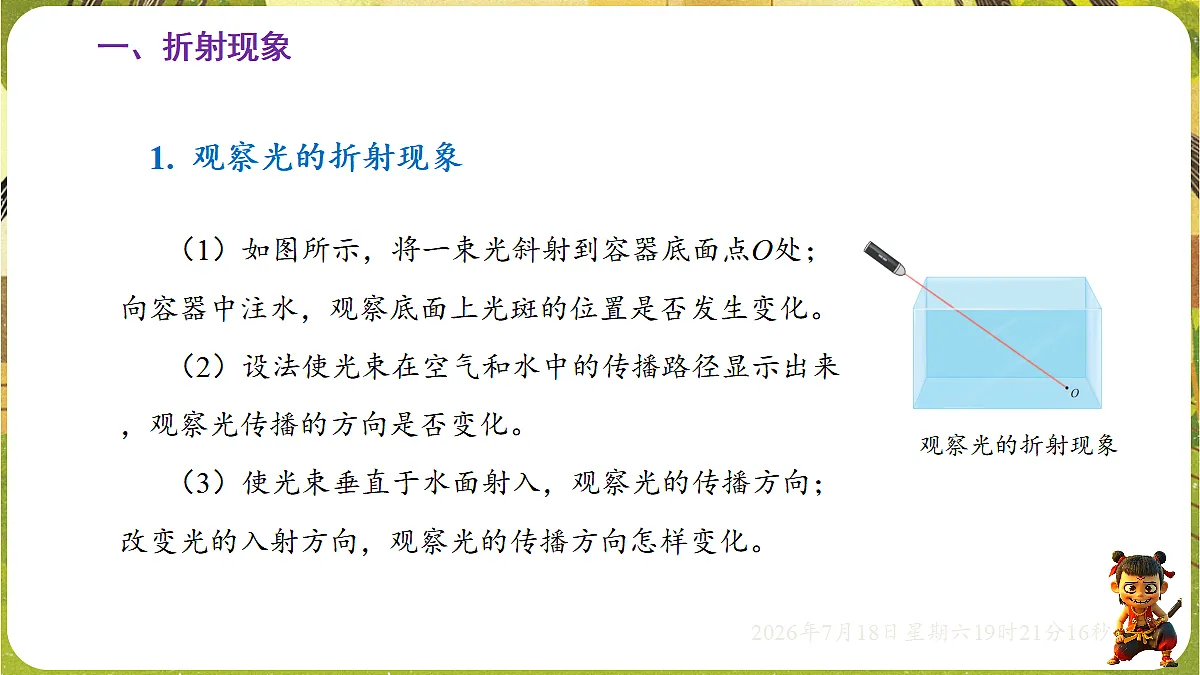

（1）如图所示，将一束光斜射到容器底面点O处；向容器中注水，观察底面上光斑的位置是否发生变化。（2）设法使光束在空气和水中的传播路径显示出来，观察光传播的方向是否变化。（3）使光束垂直于水面射入，观察光的传播方向；改变光的入射方向，观察光的传播方向怎样变化。
1. 观察光的折射现象
通过上述活动发现，当光垂直射入水中时，传播方向不变；当光斜射入水中时，传播方向会发生偏折。光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。
3. 描述光折射现象的六要素：一点、两角、三线
①入射点：入射光线与界面的交点O.②入射光线：照射到两种介质分界面的光线AO.③折射光线：进入另一种介质的光线OB.④法线：过入射点且垂直于两介质分界面的直线NN'.⑤入射角：入射光线与法线的夹角α.⑥折射角：折射光线与法线的夹角γ.

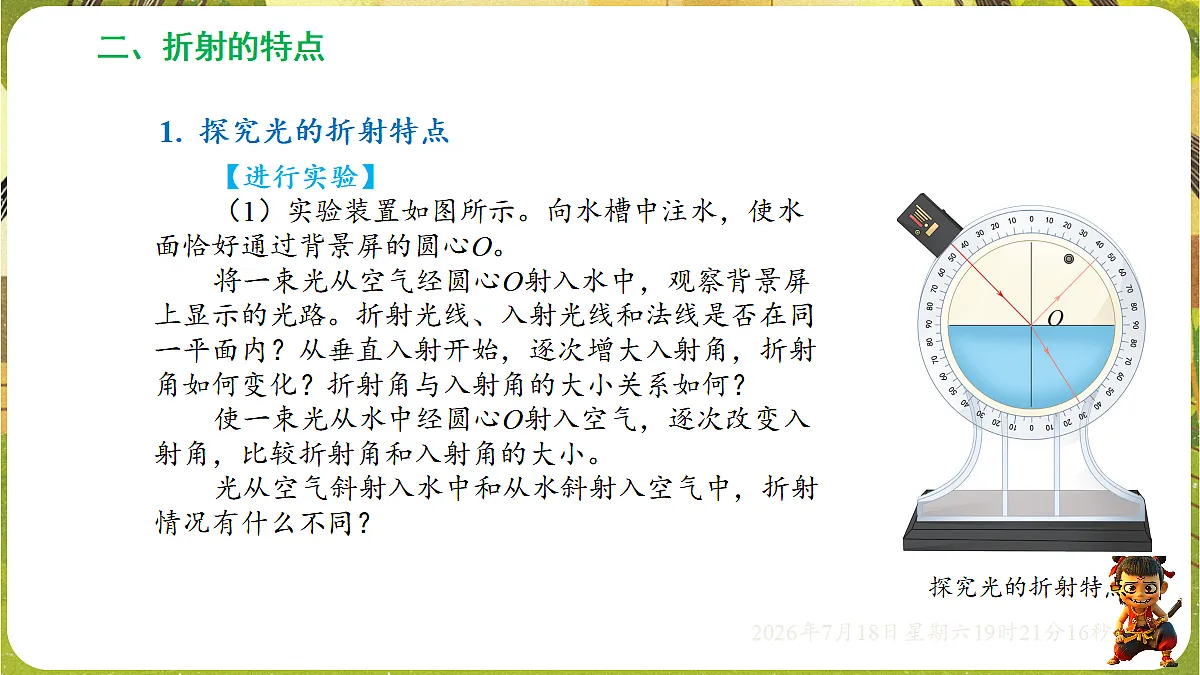

【进行实验】（1）实验装置如图所示。向水槽中注水，使水面恰好通过背景屏的圆心O。将一束光从空气经圆心O射入水中，观察背景屏上显示的光路。折射光线、入射光线和法线是否在同一平面内？从垂直入射开始，逐次增大入射角，折射角如何变化？折射角与入射角的大小关系如何？使一束光从水中经圆心O射入空气，逐次改变入射角，比较折射角和入射角的大小。光从空气斜射入水中和从水斜射入空气中，折射情况有什么不同？
1. 探究光的折射特点
（2）如图所示，假设一束光从空气射入玻璃砖，再从它的另一侧射出。光在经过两个界面时分别向哪个方向偏折？试一试。
【分析论证】（1）光从空气斜射入水中 将一束光从空气经圆心O射入水中，观察背景屏上显示的光路。发现：折射光线、入射光线和法线在同一平面内。从垂直入射开始，逐次增大入射角，折射角也逐渐增大；折射角小于入射角。（2）光从空气斜射入水中 使一束光从水中经圆心O射入空气。发现：折射角大于入射角。
（3）如图所示，一束光从空气射入玻璃砖，再从它的另一侧射出。光在经过两个界面时的偏折情况如图所示。
光从空气射入玻璃砖，折射角β小于入射角α；入射角增大（或减小）时，折射角也随之增大（或减小） 。光从玻璃砖斜射入空气中，折射光线偏离法线方向，折射角γ大于入射角θ。
当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；入射角增大（或减小）时，折射角也随之增大（或减小）。
【实验结论】光的折射特点
视频演示——《探究光折射时的特点》
1. 清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。池水变“浅”的原因是( )
A. 光的折射B. 平面镜成像C. 光的反射D. 光的直线传播
【点拨】看到池水变“浅”，是光从水中斜射入空气中发生折射引起的。
2. 一束单色光从空气斜射入水中的情境如图所示。下列说法正确的是( )
（1）池底变浅池底为什么看起来比实际浅呢？
S点发出（反射）的光从水斜射向空气时发生折射，折射角大于入射角。人眼逆着折射光的方向看去，感觉光就好像由S′射出去的一样。S′就是我们看到的S的像，这点的位置比实际位置升高了。
（2）神奇的“硬币”现在你能解释课堂导入提出的问题吗？——神奇的“硬币”。如图，起初茶碗看起来是空的，但当你慢慢往茶碗中倒水时，就会发现碗中原来还藏着一枚硬币。这是为什么？分析：加水后，硬币的光从水中斜射入空气时，折射光线偏离法线，折射光进入了眼睛，眼睛看到的实际上是升高了的硬币虚像。
有经验的渔民怎样才能叉到鱼？
鱼从水中发出的光线，由水进入空气时发生折射，折射角大于入射角。折射光线进入人眼，人眼逆着折射光线的方向看，觉得光线好像是从它们的反向延长线的交点，即鱼像发出来的，像比鱼位置高。所以，有经验的渔民在叉鱼时，要向看到的鱼的下方投叉才能叉到鱼。
游泳运动员在水中看岸上的物体时会怎样呢？
如图所示，空气中的发光点M发出的光从空气斜射向入水时发生折射，折射角小于于入射角。人眼在水中逆着折射光的方向看去，感觉光就好像由M′射出去的一样。M′就是人眼看到的M的虚像，这点的位置比实际位置升高了。
（4）从水中看岸上物体
（1）太阳变形的奥秘我们知道，光从一种介质进入另一种介质时会发生折射。其实，即使在同一种介质中，如果介质的疏密分布不同，光也会发生折射。例如，夏天的傍晚，海水温度和空气温度相差较大，造成海面附近空气的疏密分布不同。当光在疏密分布不同的空气中传播时，就会发生折射。图所示是我们看到的由于光的折射而变形的太阳。
（2）罕见的“三日同辉”——幻日如图所示，在太阳的左右两侧各有一个特别明亮的地方，看上去像天空中同时有三个大小不同的太阳，这种现象称为幻日。 产生这种奇特现象的原因是什么？原来，高空中悬浮着许多形状规则的小冰晶，当太阳光经过它们时，会发生反射和折射，在特定的环境下就会产生幻日现象。
3. ［2024·南通通州区一模］如图所示为一束光从空气中斜射向玻璃砖并穿过的光路。关于四个角的大小关系，下列判断正确的是( )
错误；这束光通过玻璃砖要发生两次折射，第一次是从空气斜射入玻璃砖，折射光线会向法线偏折，折射角小于入射角；第二次是光从玻璃砖内部斜射入空气，折射光线远离法线偏
4. 如图所示，射水鱼观察到停歇在水面上方的猎物后，会从口中喷射出水柱，将小虫击落到水中吃掉。下列能反映它在水下看到水面上小虫时的光路图的是( )
A. B. C. D.
【点拨】射水鱼在水下看到水面上的小虫，则光的传播方向应该是从空气射向水里，故A、D错误；根据光的折射可知，当光由空气斜射入水中时，折射角小于入射角，而C图中折射角大于入射角，故B正确、C错误。
7.［2024·南京鼓楼区期中］某小组选用了图甲中的光源、水、水槽、带刻度的可折转光屏（如图乙所示）等器材，用于完成探究光从空气射入水中时的折射特点。
分别表示各次入射光线和对应折射光线的位置。由此可得出，光从空气斜射入水中时，折射角随入射角的增大而______，且折射角______（填“大于”“等于”或“小于”）入射角；当光从空气垂直射入水中时，折射角等于___。
A. ①B. ②C. ③D. ④
光的折射
12.［2024·无锡惠山区期末］如图所示是光在空气和玻璃两种介质中传播的情形。
光在同种均匀介质中沿直线传播
