定值电阻在电学实验中的作用

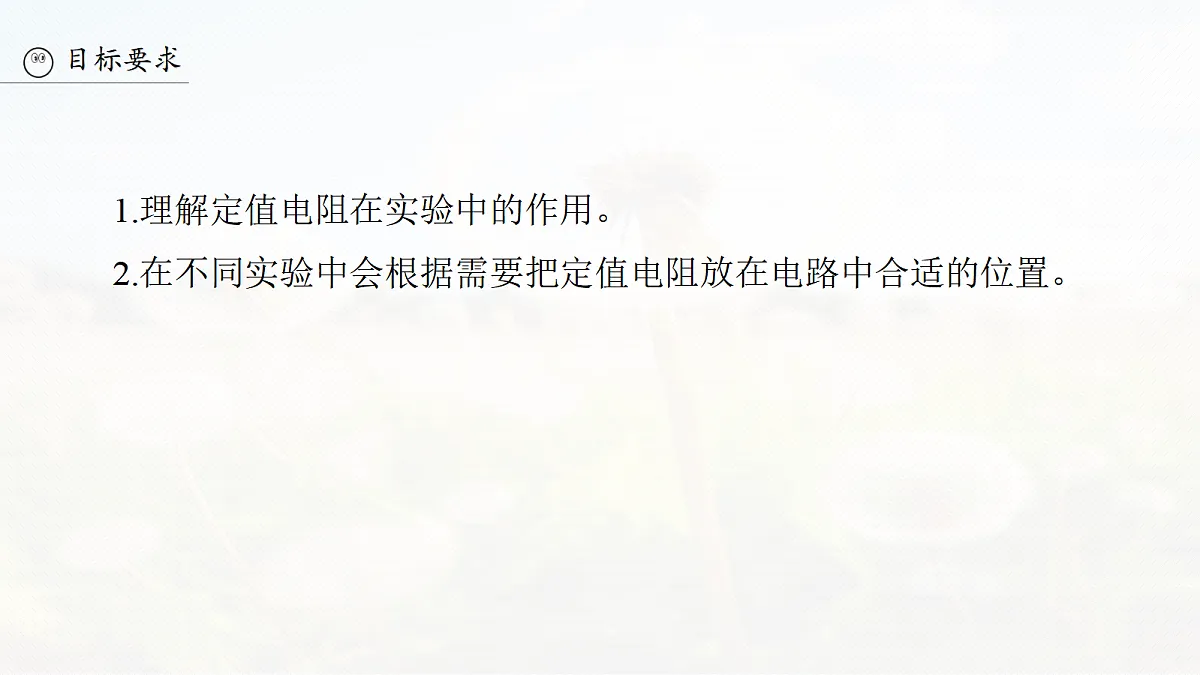

1.理解定值电阻在实验中的作用。2.在不同实验中会根据需要把定值电阻放在电路中合适的位置。

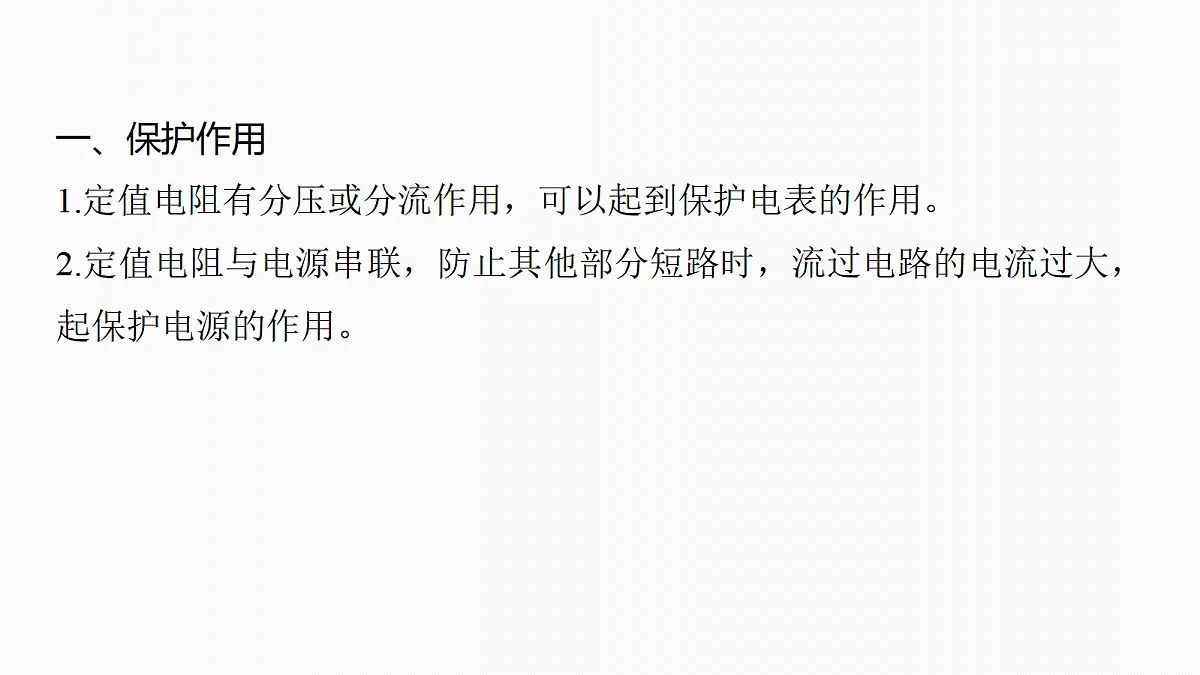

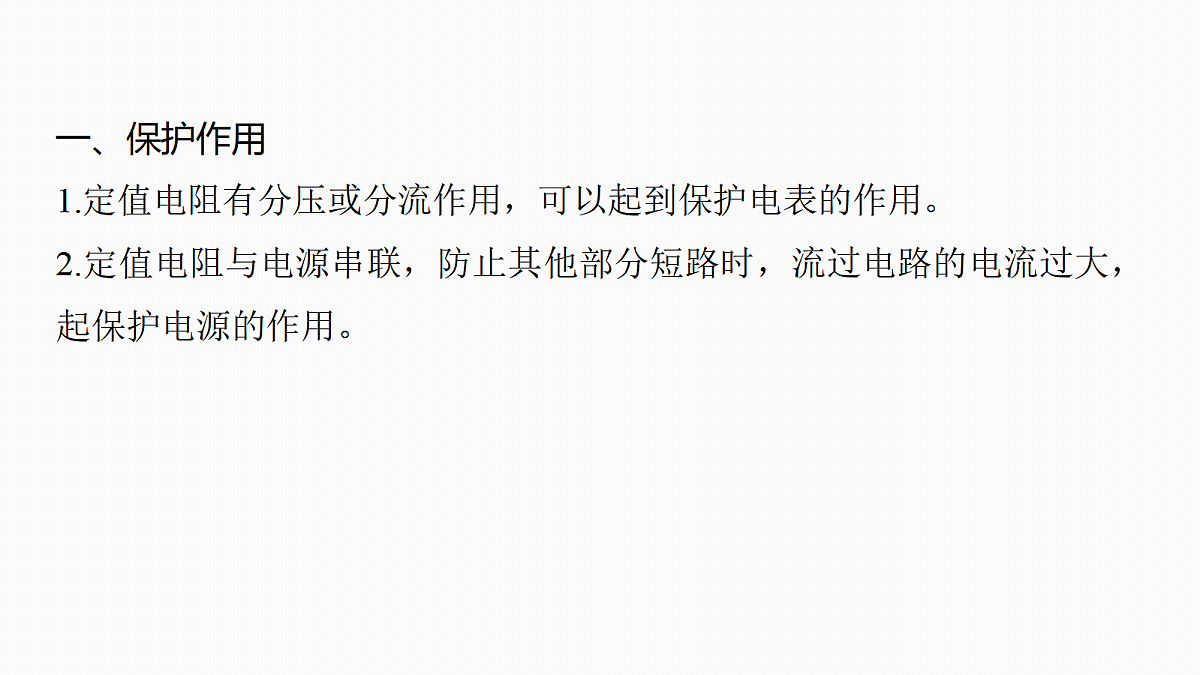

一、保护作用1.定值电阻有分压或分流作用，可以起到保护电表的作用。2.定值电阻与电源串联，防止其他部分短路时，流过电路的电流过大，起保护电源的作用。

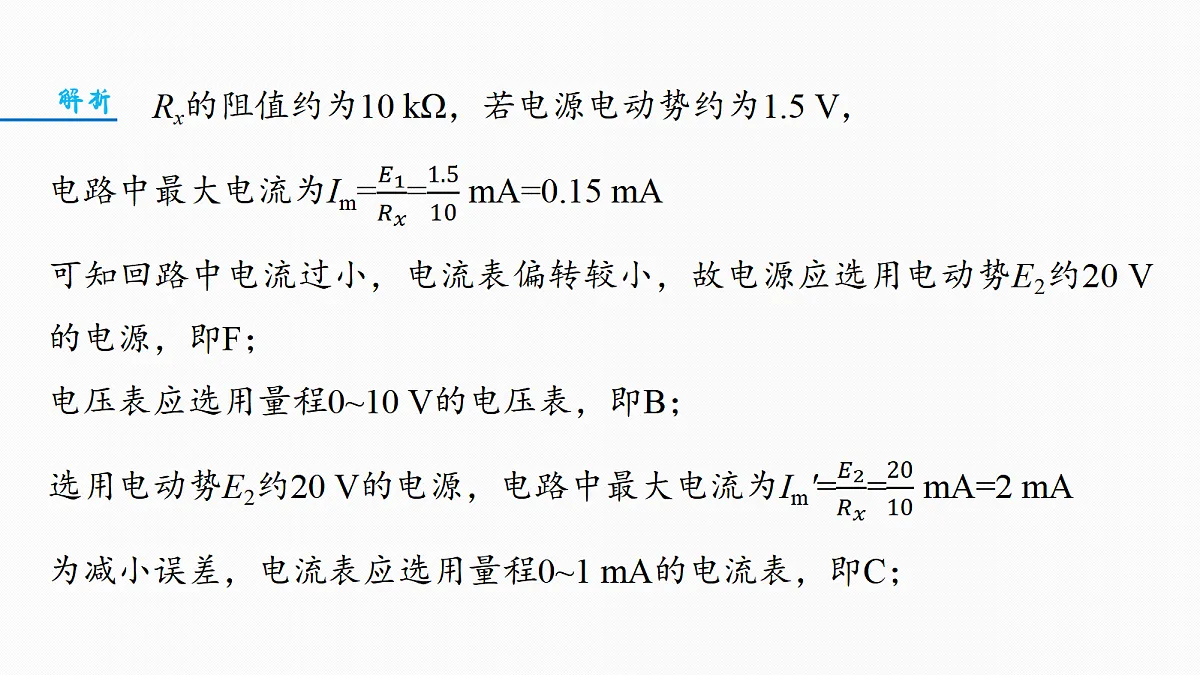

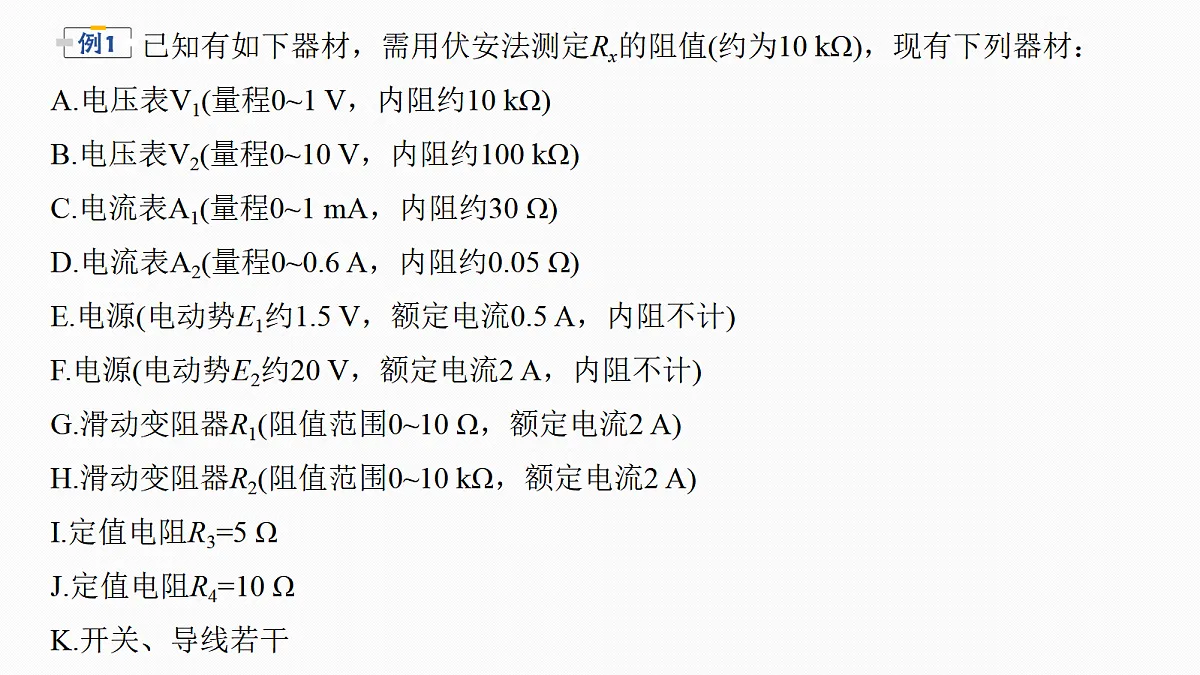

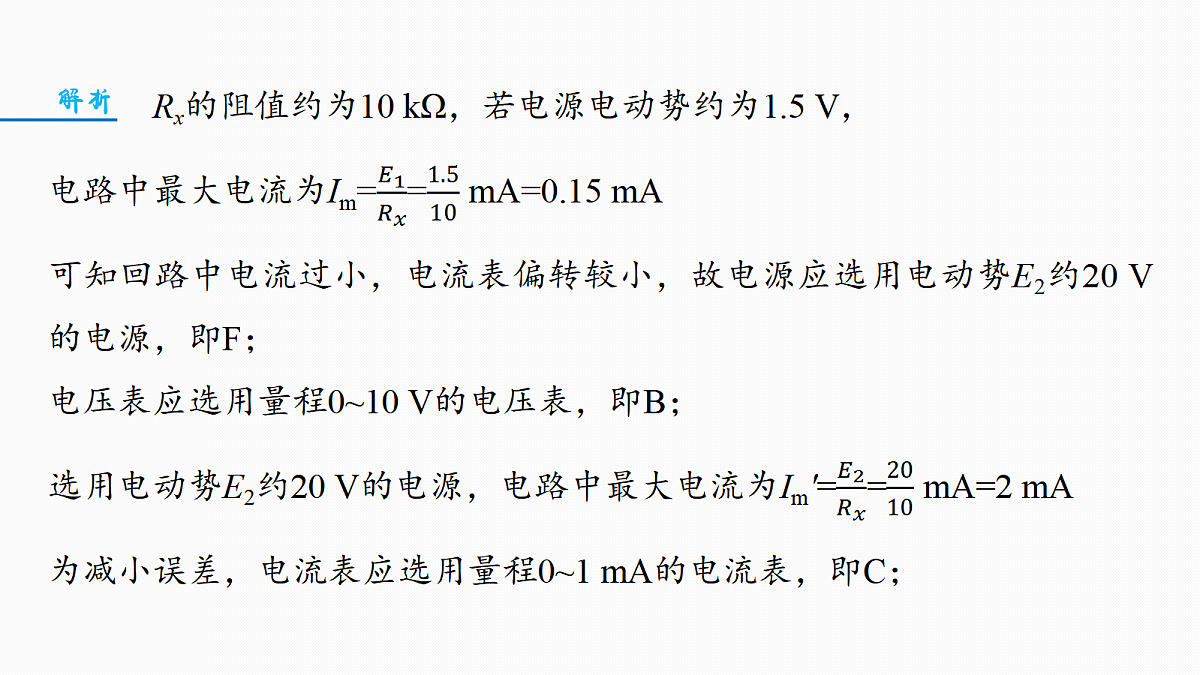

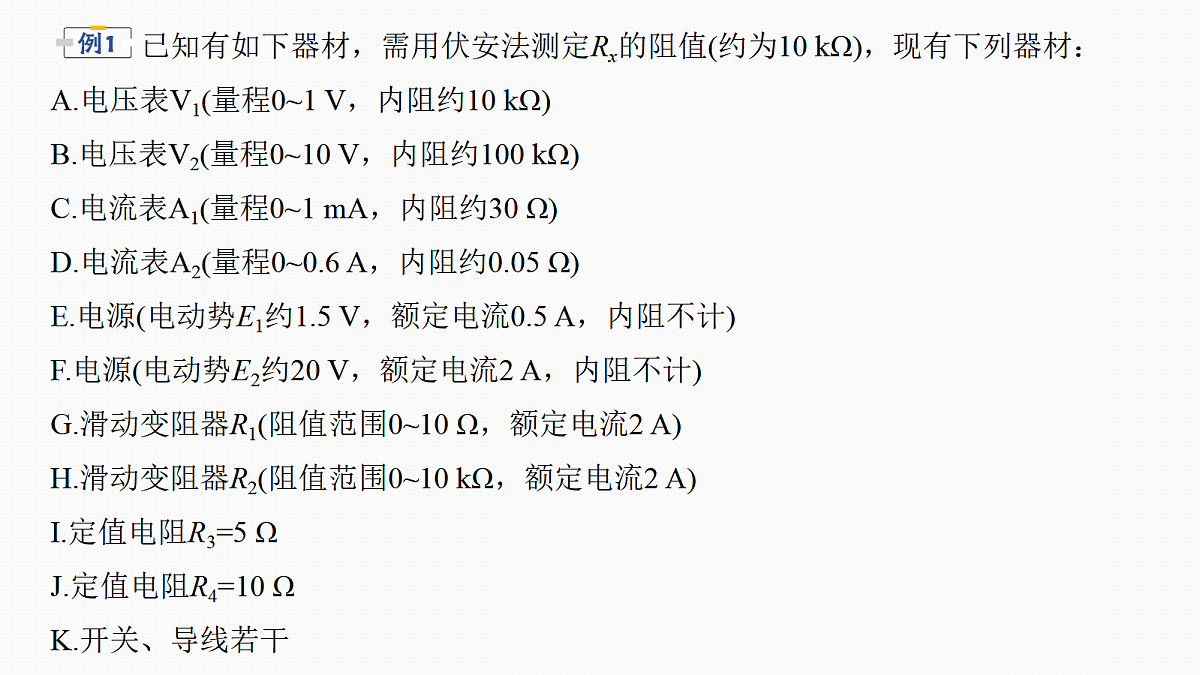

　　　已知有如下器材，需用伏安法测定Rx的阻值(约为10 kΩ)，现有下列器材：A.电压表V1(量程0~1 V，内阻约10 kΩ)B.电压表V2(量程0~10 V，内阻约100 kΩ)C.电流表A1(量程0~1 mA，内阻约30 Ω)D.电流表A2(量程0~0.6 A，内阻约0.05 Ω)E.电源(电动势E1约1.5 V，额定电流0.5 A，内阻不计)F.电源(电动势E2约20 V，额定电流2 A，内阻不计)G.滑动变阻器R1(阻值范围0~10 Ω，额定电流2 A)H.滑动变阻器R2(阻值范围0~10 kΩ，额定电流2 A)I.定值电阻R3=5 ΩJ.定值电阻R4=10 ΩK.开关、导线若干

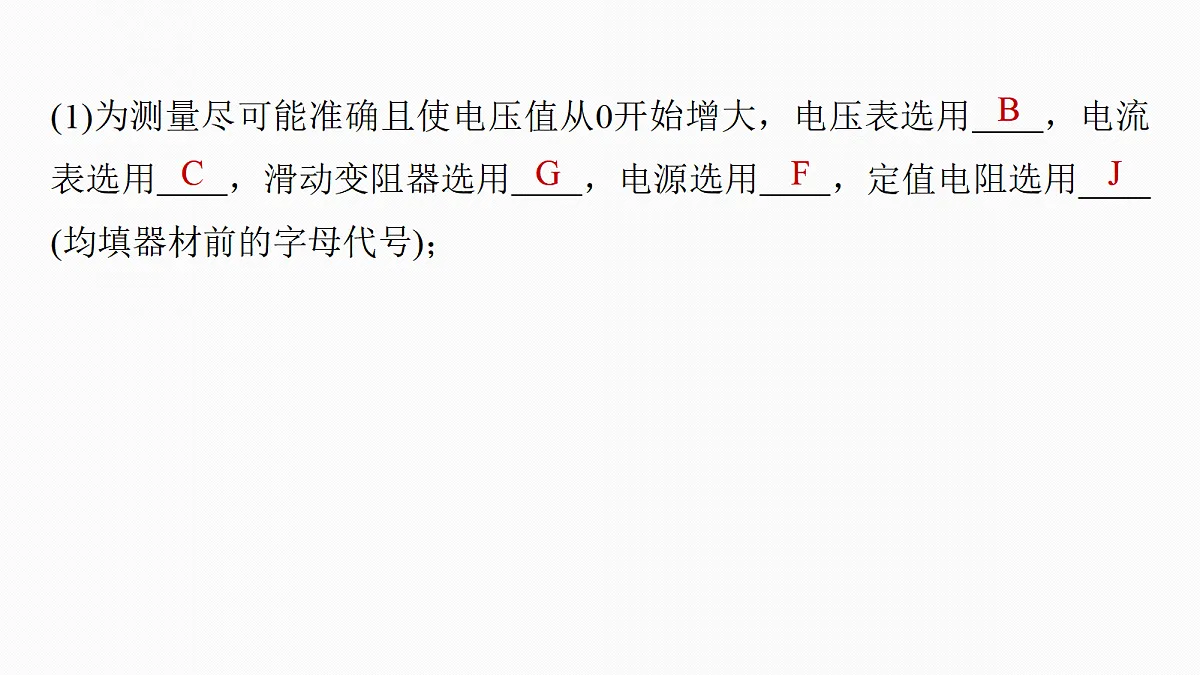

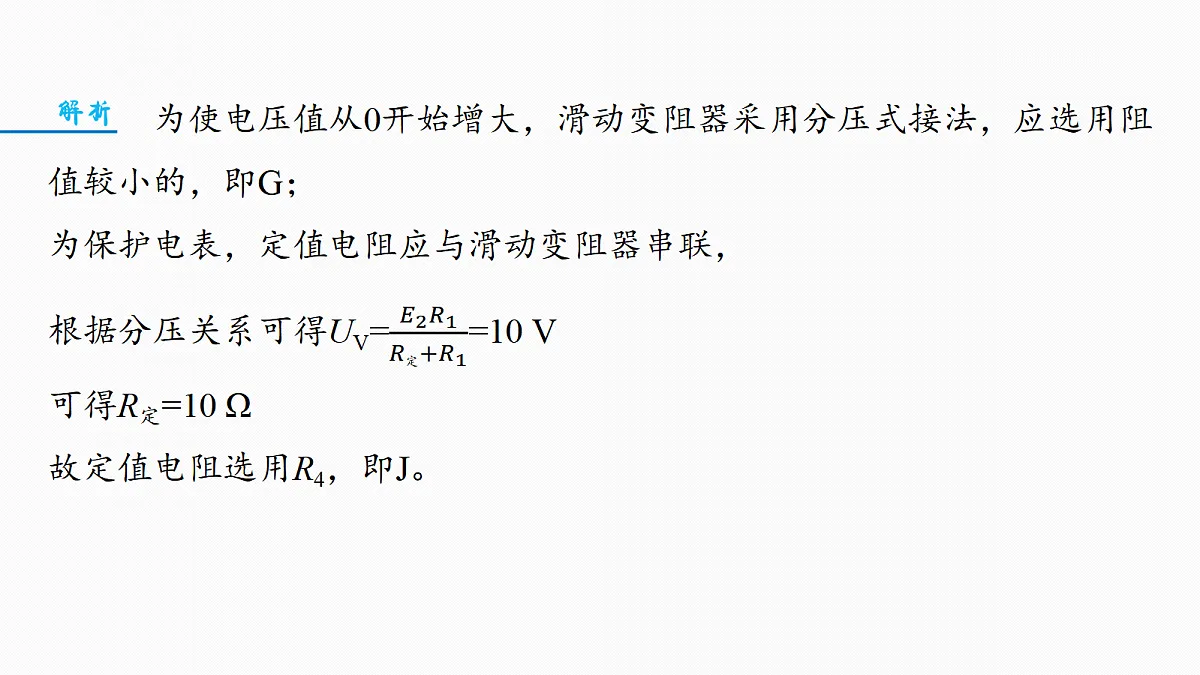

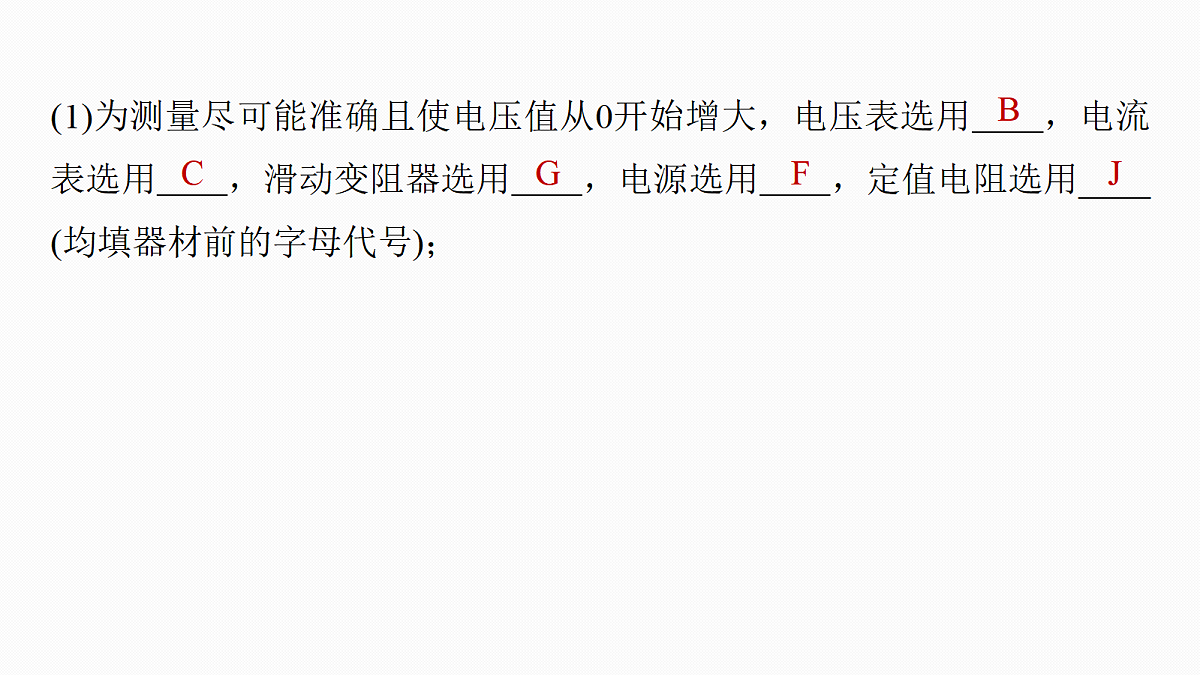

(1)为测量尽可能准确且使电压值从0开始增大，电压表选用　　，电流表选用　　，滑动变阻器选用　　，电源选用　　，定值电阻选用____ (均填器材前的字母代号)；
(2)在虚线框内画出测量Rx阻值的实验电路图；
(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会　　　(填“大于”“小于”或“等于”)真实值。
二、测量作用已知电压的定值电阻相当于电流表，已知电流的定值电阻相当于电压表，主要有如图所示两种情况：
　　某同学要测量某电压表的内阻，可利用的实验器材有：A.待测电压表V1(量程为3 V，内阻不到2 kΩ)；B.标准电压表V2(量程为6 V，内阻约为3 kΩ)；C.电源E(电动势为6 V，内阻很小)；D.滑动变阻器R(最大阻值为10 Ω)；E.定值电阻R0(阻值为3 kΩ)；F.开关S，导线若干。
(1)请根据实验电路图甲补全如图乙所示的实物连线。
(2)当待测电压表V1的示数为U1时，标准电压表V2的示数为U2，改变滑动变阻器滑片位置，经过多次测量，得到多组U1、U2的数值，以U2为纵坐标，U1为横坐标，画出的U2-U1图像是斜率为3的直线，则待测电压表V1的内阻RV=　　 　 Ω。
(3)把待测电压表V1改装成量程为15 V的电压表，需要　　(填“串”或“并”)联一个阻值R'=　　　 Ω的定值电阻。
(4)把改装后的电压表跟标准电压表进行校对，发现改装后的电压表示数总是比标准电压表示数大，说明在改装电压表时选用的定值电阻的阻值______(填“偏大”或“偏小”)。
某物理探究小组的同学设计了如图甲所示的实验电路测定干电池的电动势和内阻。实验器材：电池组(两节干电池)定值电阻R0=2 Ω毫安表(量程为50 mA，内阻Rg=4.5 Ω)电压表(量程为3 V，内阻很大)滑动变阻器R电阻箱、开关及导线若干
(1)将电阻箱的阻值调至0.5 Ω，则图甲中虚线框内改装后电流表的量程为　　　 mA。
(2)实验步骤如下：①闭合开关S前，将滑动变阻器R的滑片移到最左端；②闭合开关S，改变滑片位置，记下电压表的示数U和毫安表的示数I，多次实验后将所测数据描绘在如图乙所示的坐标纸上，作出U-I图线。(3)每节干电池的电动势E=　　　 V，内阻r=　　　 Ω。(结果均保留2位有效数字)
