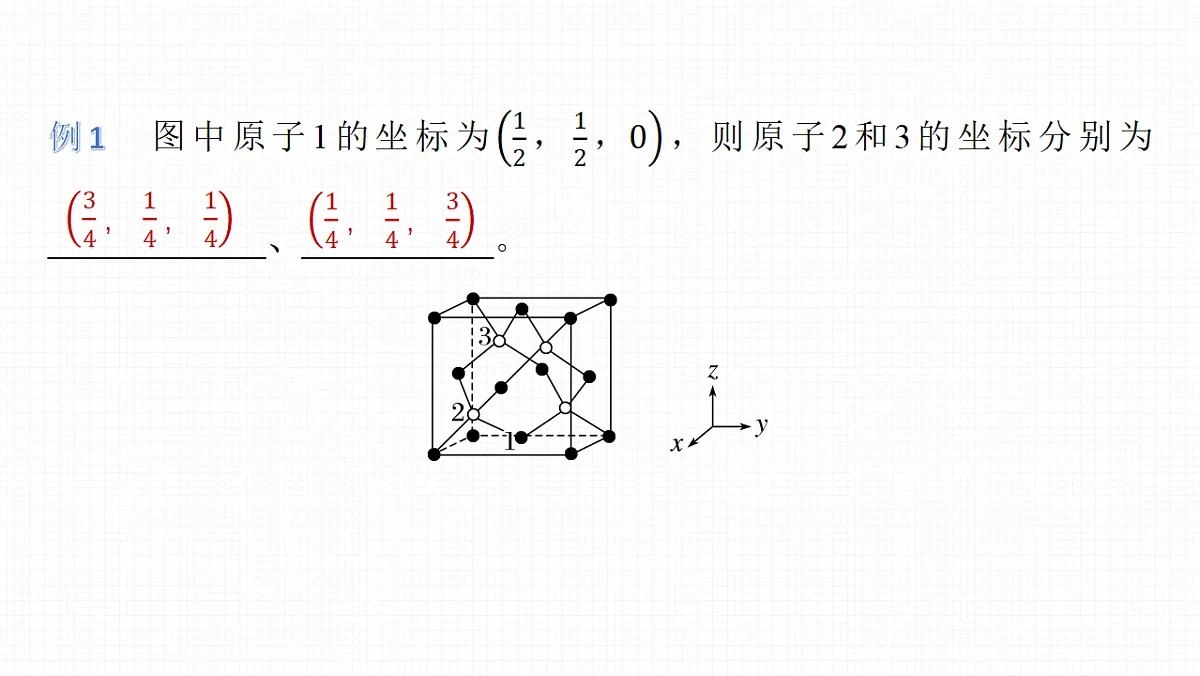

一、晶胞原子分数坐标的确定1.概念以晶胞参数为单位长度建立的坐标系可以表示晶胞中各原子的位置，称作原子分数坐标。原子分数坐标参数表示晶胞内部各原子的相对位置。2.原子分数坐标的确定方法(1)依据已知原子的分数坐标确定坐标系取向。(2)一般以坐标轴所在正方体的棱长为1个单位。(3)从原子所在位置分别向x、y、z轴作垂线，所得坐标轴上的截距即为该原子的分数坐标。
二、晶胞投影图1.晶胞在xy平面上的投影图
2.晶胞沿体对角线的投影图
晶胞在x轴方向的投影图为　　　(填标号)。
5.CaF2的晶胞结构和部分离子的投影位置如图所示，下列说法错误的是A.CaF2属于离子晶体B.Ca2+的配位数为8C.图甲为F-沿y轴投影图D.图乙为Ca2+沿面对角线投影图
7.(1)AgN5的晶体结构与AgI相似。AgI的结构分为α⁃AgI和γ⁃AgI，γ⁃AgI立方晶胞的示意图见图1，图2是晶胞正上方的俯视投影图，图中黑球(实心球)表示I-，请在图2中用白球(空心球)表示出Ag+的位置。
