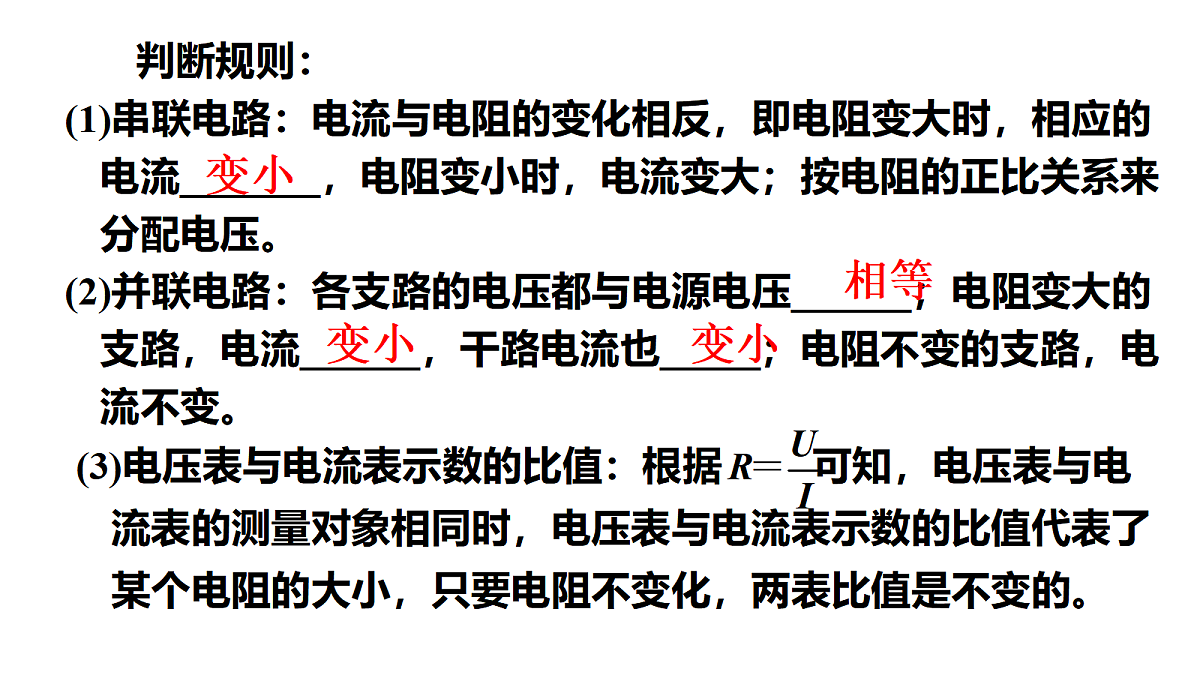

判断规则：(1)串联电路：电流与电阻的变化相反，即电阻变大时，相应的电流_______，电阻变小时，电流变大；按电阻的正比关系来分配电压。(2)并联电路：各支路的电压都与电源电压______；电阻变大的支路，电流______，干路电流也_____；电阻不变的支路，电流不变。
(3)电压表与电流表示数的比值：根据 可知，电压表与电流表的测量对象相同时，电压表与电流表示数的比值代表了某个电阻的大小，只要电阻不变化，两表比值是不变的。

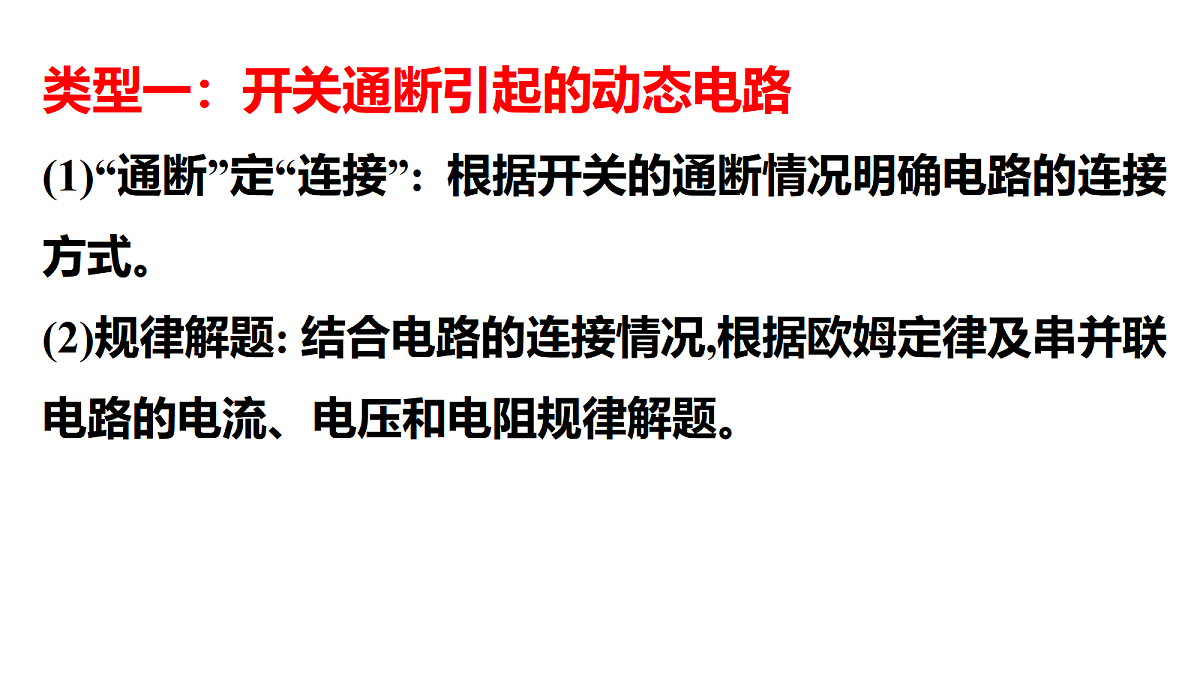

类型一：开关通断引起的动态电路(1)“通断”定“连接”: 根据开关的通断情况明确电路的连接方式。(2)规律解题: 结合电路的连接情况,根据欧姆定律及串并联电路的电流、电压和电阻规律解题。

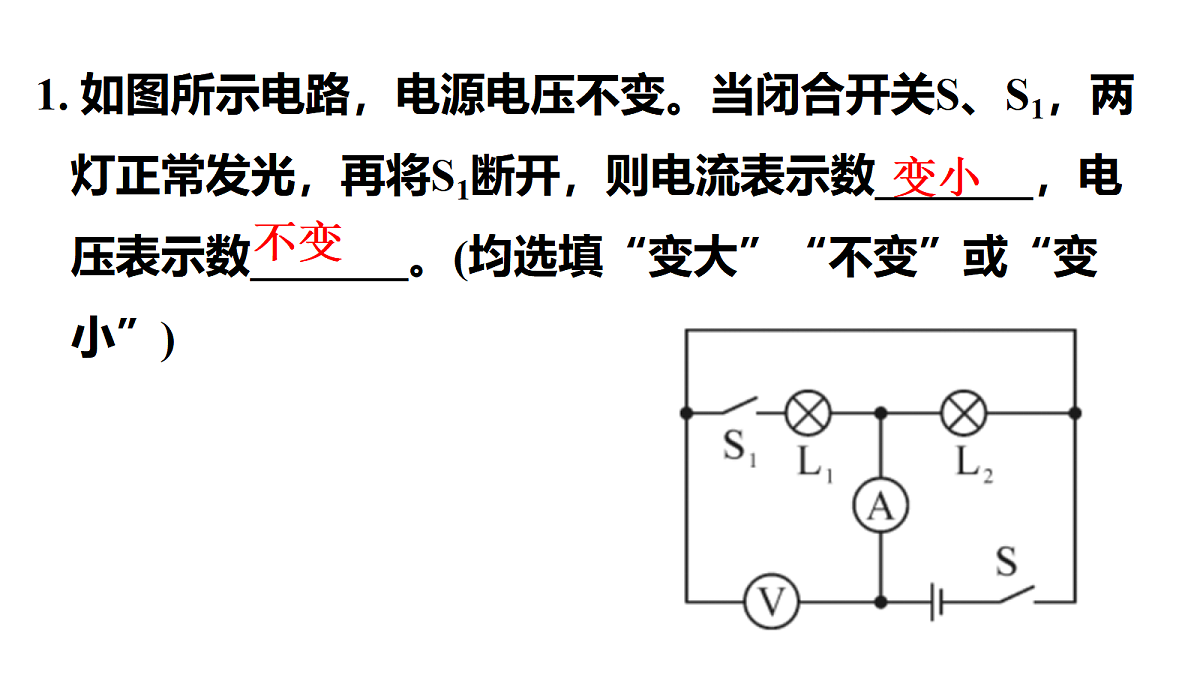

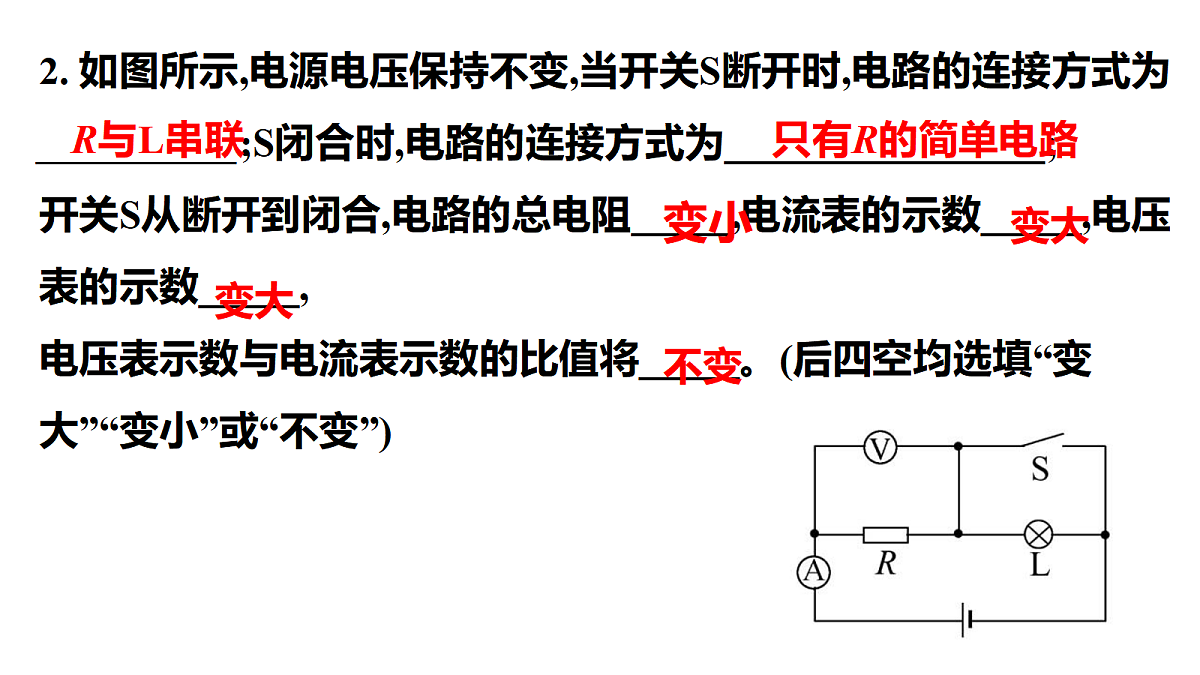

2. 如图所示,电源电压保持不变,当开关S断开时,电路的连接方式为__________;S闭合时,电路的连接方式为________________; 开关S从断开到闭合,电路的总电阻_____,电流表的示数_____,电压表的示数_____,电压表示数与电流表示数的比值将_____。(后四空均选填“变大”“变小”或“不变”)

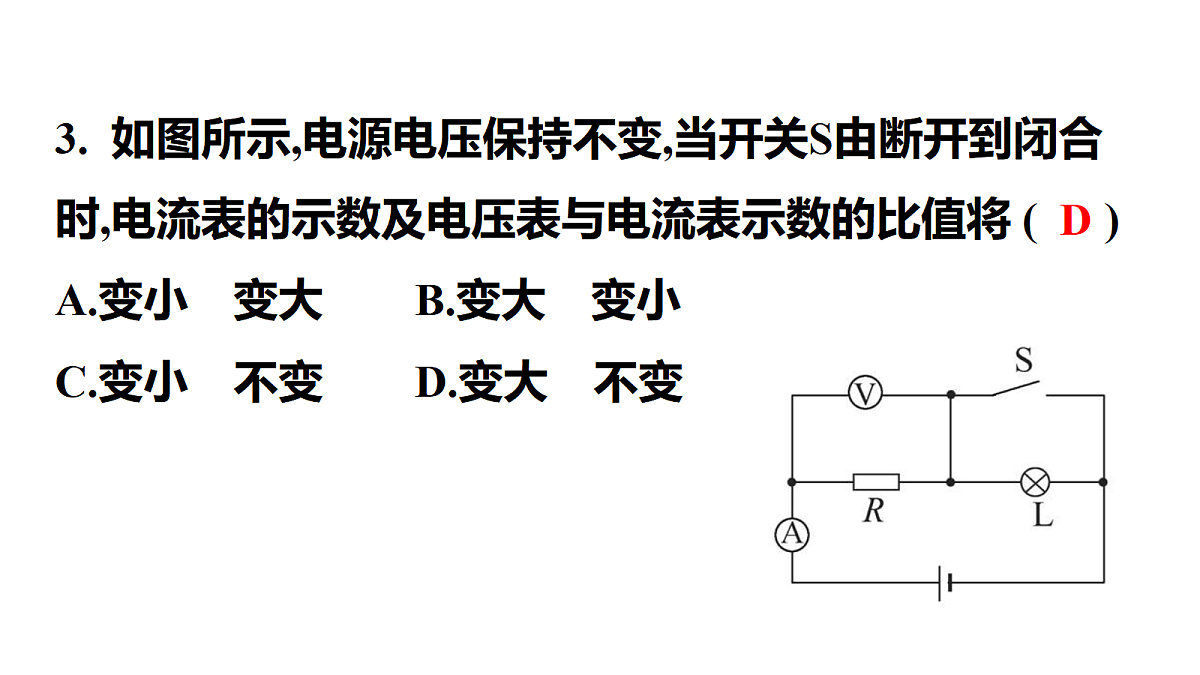

　 3. 如图所示,电源电压保持不变,当开关S由断开到闭合时,电流表的示数及电压表与电流表示数的比值将 (　 )A.变小　变大B.变大　变小C.变小　不变D.变大　不变

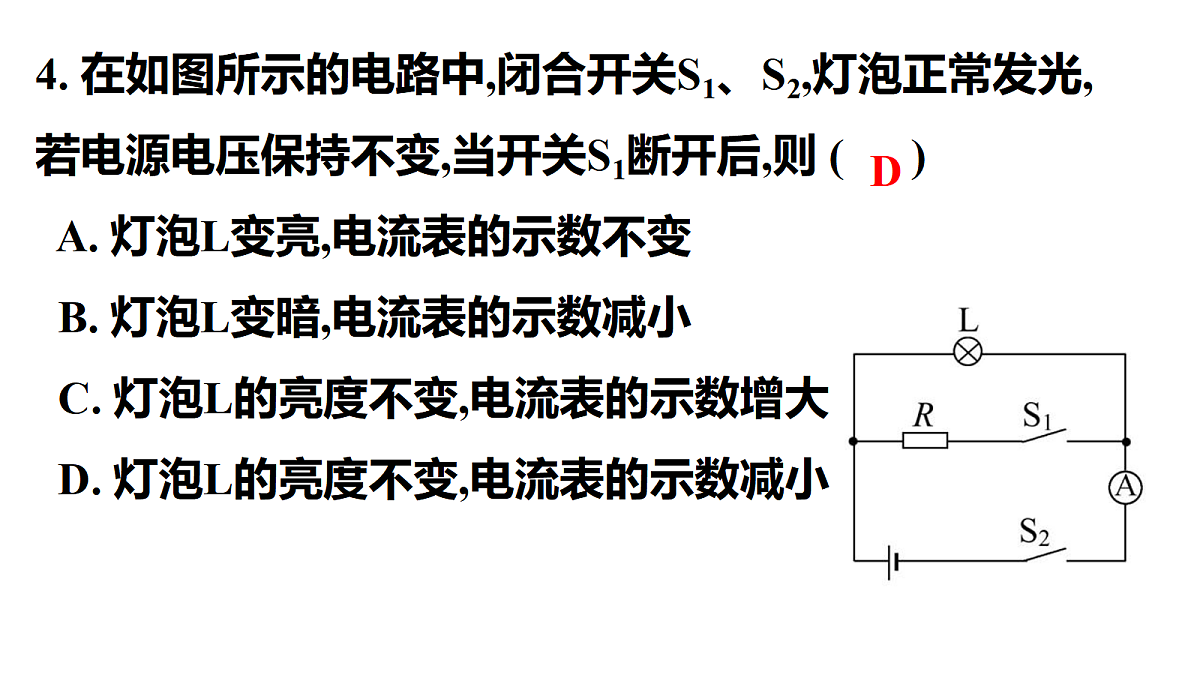

4. 在如图所示的电路中,闭合开关S1、S2,灯泡正常发光,若电源电压保持不变,当开关S1断开后,则 ( 　 )   A. 灯泡L变亮,电流表的示数不变 B. 灯泡L变暗,电流表的示数减小 C. 灯泡L的亮度不变,电流表的示数增大 D. 灯泡L的亮度不变,电流表的示数减小

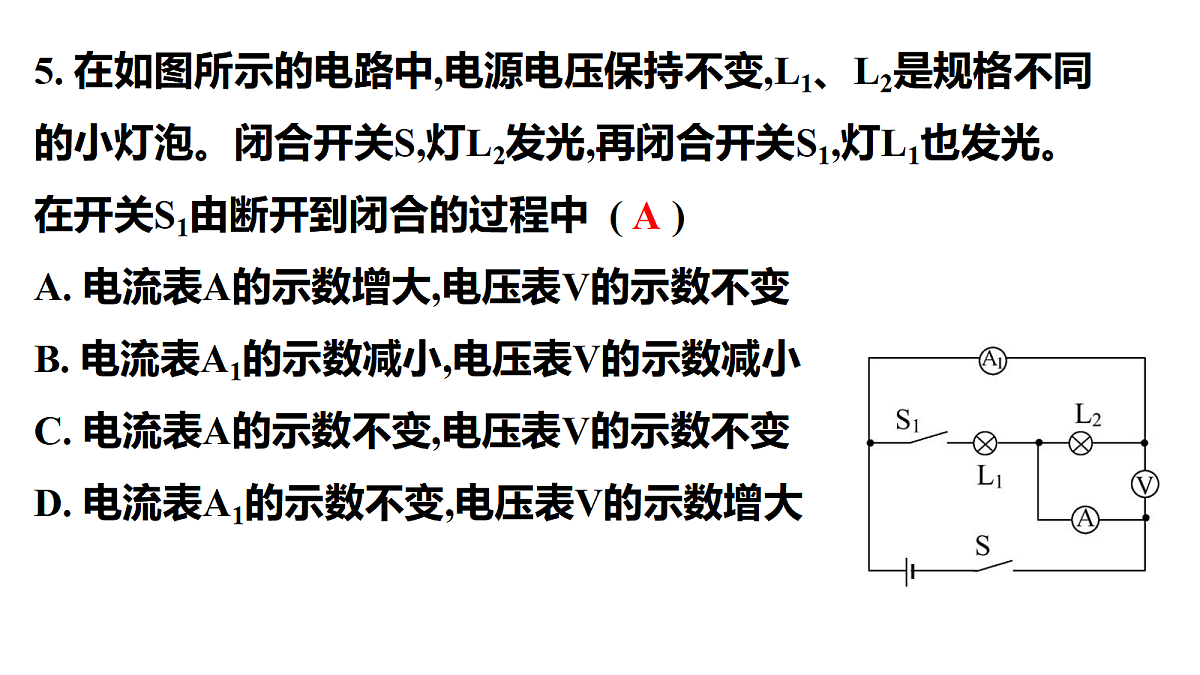

5. 在如图所示的电路中,电源电压保持不变,L1、L2是规格不同的小灯泡。闭合开关S,灯L2发光,再闭合开关S1,灯L1也发光。在开关S1由断开到闭合的过程中 (　 ) A. 电流表A的示数增大,电压表V的示数不变B. 电流表A1的示数减小,电压表V的示数减小C. 电流表A的示数不变,电压表V的示数不变D. 电流表A1的示数不变,电压表V的示数增大
(一)含滑动变阻器的串联电路, 由于电源电压不变（1）滑动变阻器阻值增大→总电阻增大→总电流减小。定值电阻的电压U＝IR减小，滑动变阻器电压增大。（2）滑动变阻器阻值减小→总电阻减小→总电流增大。定值电阻的电压U＝IR增大，滑动变阻器电压减小。
类型二：　含滑动变阻器的动态电路
6. 如图所示,电路中的电源两端电压U保持不变,闭合开关S,滑动变阻器滑片从b端向a端滑动的过程中:(1) 电路中电压表V1测___两端的电压,电压表V2测___两端的电压; (2) 滑动变阻器R2阻值_____;电路中的总电阻_____; (3) 根据____可知,电路的总电流_____;因此电流表A的示数会_____;
(4) R1两端的电压为U1=IR1,因此R1两端电压_____;电压表V1的示数会_____。 (5) R2两端电压U2=_____ (用U和U1表示);电压表V2的示数将_____; (6) 电压表V1的示数与电流表A的示数之比等于___的阻值,因此电压表V1的示数与电流表A的示数之比_____。
10. 如图所示电路中,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右移动时,下列说法正确的是 (　 )  A. 电流表示数变大,灯泡变暗 B. 电流表示数变小,灯泡变亮 C. 电压表示数变大,灯泡变暗 D. 电压表示数变小,灯泡变亮
（二）含滑动变阻器的并联电路,由于电源电压不变,且并联电路中各个支路互相独立、互不影响,所以含定值电阻的支路各量都不变化,含滑动变阻器的支路,按以下思路分析:
（1）滑动变阻器阻值增大→所在支路电流减小→干路总电流减小。（2）滑动变阻器阻值减小→所在支路电流增大→干路总电流增大。其他支路的电流和电压不变。
12. 如图所示,R1为定值电阻,R2为滑动变阻器,电源电压保持不变。闭合开关S,滑动变阻器滑片P从中点向右移动,请你分析下面的问题:(1)R1与R2是_____联的,电流表A1测 ___ 的电流,电流表A2测_______的电流; (2)电压表V的示数_____(选填“大于”“小于”或“等于”)电源电压;
(3)P从中点向右移动时,R2接入电路的阻值_____,R2支路的电流_____,R1支路的电流_____,电流表A1的示数_____,电流表A2的示数_____,电流表A2与A1的示数之差_____; (4)电压表V示数与电流表A1示数的比值_____。
13. 如图所示,电源电压不变,闭合开关S,当滑动变阻器R2的滑片由最右端向中点滑动的过程中,下列说法正确的是 (　 )A. 电压表示数不变,电流表A1示数不变B. 电压表示数变大,电流表A2示数变大C. 电压表示数不变,两个电流表示数的差不变D. 电压表示数变小,电压表与电流表A2示数的比值不变
类型三：　含敏感电阻的动态电路从敏感电阻的阻值变化入手进行分析，敏感电阻一般是串联接法。（1）敏感电阻变大，则相应的电流变小，相应电阻两端的电压也会变大。（2）敏感电阻变小，则相应的电流变大，相应电阻两端的电压也会变小。敏感电阻的阻值与其外界影响因素往往存在着函数关系，计算时注意一一对应。
16. 图甲是物理科技小组设计的汽车有害尾气排放检测电路,电源电压不变,R0为定值电阻,气敏电阻R阻值与有害尾气浓度β的关系如图乙所示。闭合开关S,当有害尾气浓度β增大时,下列说法正确的是 ( 　 ) A. 电压表示数变大 B. 电流表示数变大 C. 电路的总电阻不变 D. 电压表与电流表的比值不变
17. 某电子秤的简化电路如图所示,R0是定值电阻,Rx是压敏电阻,其阻值随着压力增大而减小,电源电压恒定不变。闭合开关S,当Rx上方压力F增大时,下列说法正确的是 (　 ) A. Rx的阻值变大 B. 通过Rx的电流变小 C. Rx两端的电压变大 D. 电压表的示数变大
类型四：应用类电阻的动态电路 应用类电阻一般是串联电路。明确外界因素改变时，应用类电阻的阻值变化，将其当成滑动变阻器,再按照分析滑动变阻器的方法分析。
19. 如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(　 ) A. 电压表的示数越大 B. 电压表的示数越小 C. 电流表的示数越大 D. 电流表的示数越小
20. 如图所示为油量表示意图,当油量减少时,下列说法正确的是 (　 ) A. R不断减小 B. R总不断减小 C. I总不断减小 D. R两端电压不断减小
22. 如图甲所示的坐位体前屈测量仪可以对学生进行体质健康检测,测量仪的简化电路图如图乙所示,当学生推动绝缘柄使滑动变阻器的滑块M向右移动时,电路中各电表变化情况正确的是 (　 ) A. 电流表示数变小 B. 电流表示数变大 C. 电压表示数不变 D. 电压表示数变大
23. 如图所示为握力计的工作原理简图，电源电压恒为3 V，弹簧电阻不计。握力F为零时，P在A端；握力F最大时，P在B端。P从A端滑至B端的过程中，电流表的示数将　 　(选填“变大”“变小”或“不变”).电路中电流表的变化范围是0.1~0.6 A，则R0的阻值是　　Ω，R连入电路的最大阻值是　　　Ω.
类型五：动态电路的计算
解：(2)当断开开关S2，闭合开关S1、S3时，电阻R1和R2并联，
通过电阻R2的电流I2＝I－I1＝0.9 A－0.6 A＝0.3 A，
解：(3)断开开关S1和S3，闭合开关S2时，电阻R1与R2串联，电路总电阻R＝R1＋R2＝20 Ω＋40 Ω＝60 Ω
解：(1)当滑片P在最左端a时，电路为R1的简单电路，电路中的电流最大，电压表测电源电压，由乙图可知，电路中的最大电流I最大＝0.3 A，电压表示数U大＝12 V，则电源电压U＝U大＝12 V。
(3)滑动变阻器的最大值。
(1)R2的最大阻值。
解：由电路图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
解：(2)当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，此时电路中的电流最大，由图乙可知，I大＝0.6 A，根据欧姆定律可得，电源的电压为U＝I大R1＝0.6 A×5 Ω＝3 V。
