类型1滑片移动型动态电路分析考法❶　串联电路【核心母题1】 如图所示电路，电源电压不变，灯泡L的电阻不受温度影响，闭合开关S，当滑动变阻器R的滑片P向右移动时，请回答下列问题：
(1)判断电路的连接情况：滑动变阻器R和灯泡L的连接方式为_______。  (2)判断电表的测量对象：电流表测量通过_______的电流，电压表测量_____________两端的电压。 (3)判断物理量变化情况：①滑片P向右移动→R接入电路的阻值_______→电路的总电阻_______。 ②电源电压不变→电路电流_______→电流表示数_______→L的阻值不变→L两端的电压_______→R两端的电压_______→电压表示数_______。 ③电路的总功率_______，L消耗的电功率_______。 ④电压表示数与电流表示数的比值_______。

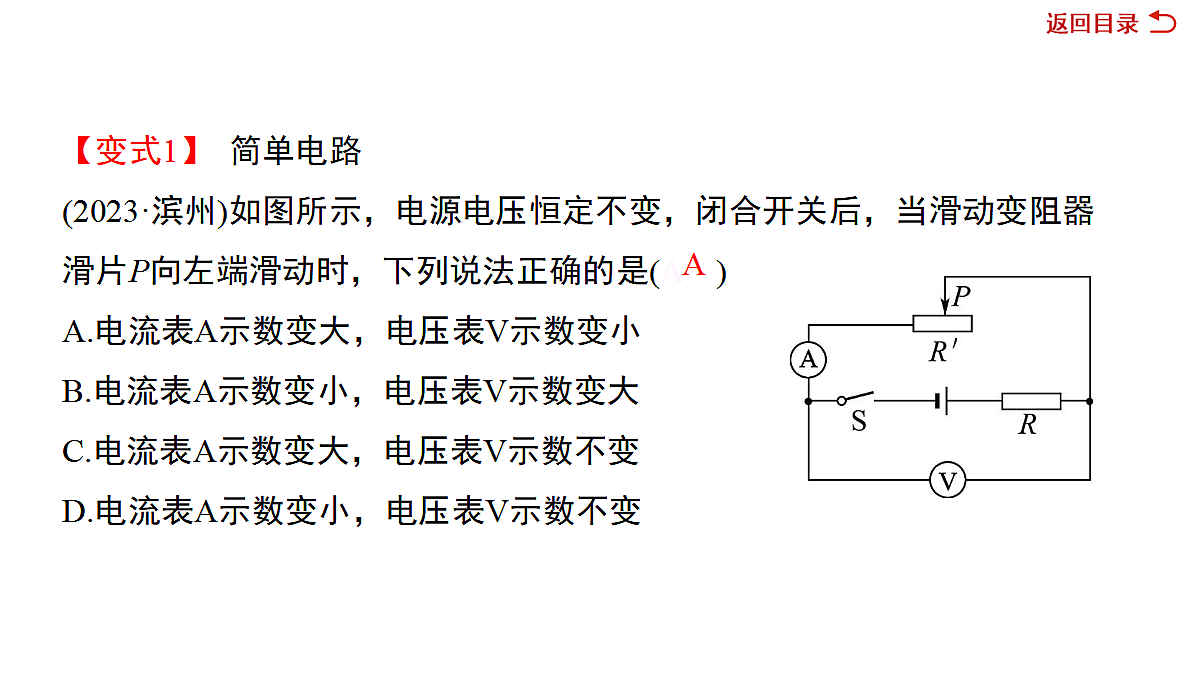

【变式1】 简单电路(2023·滨州)如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是(A )A.电流表A示数变大，电压表V示数变小B.电流表A示数变小，电压表V示数变大C.电流表A示数变大，电压表V示数不变D.电流表A示数变小，电压表V示数不变

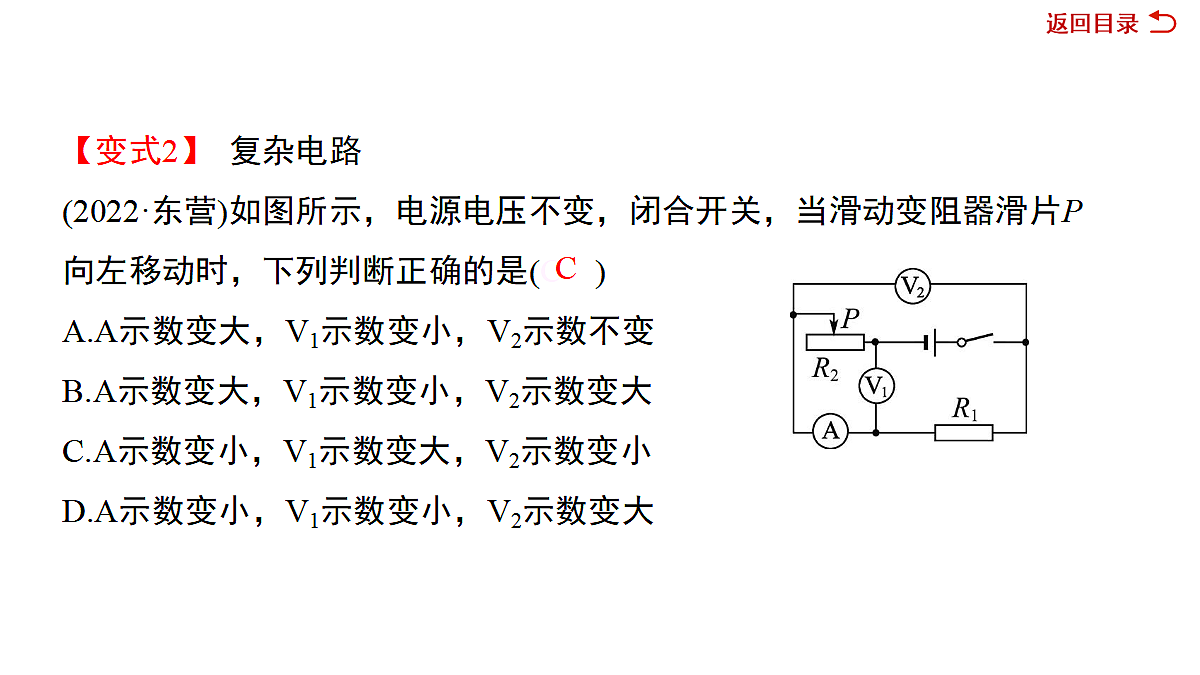

【变式2】 复杂电路(2022·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是(C )A.A示数变大，V1示数变小，V2示数不变B.A示数变大，V1示数变小，V2示数变大C.A示数变小，V1示数变大，V2示数变小D.A示数变小，V1示数变小，V2示数变大
【变式3】 电子握力计(2024·枣庄)如图是一款电子握力计的电路原理图，M、N均为金属板，N固定不动，当握力F增大时，则(　 )A.滑动变阻器R接入电路中的阻值变小B.电压表示数增大C.电阻R的功率一定减小D.电阻R0的功率增大

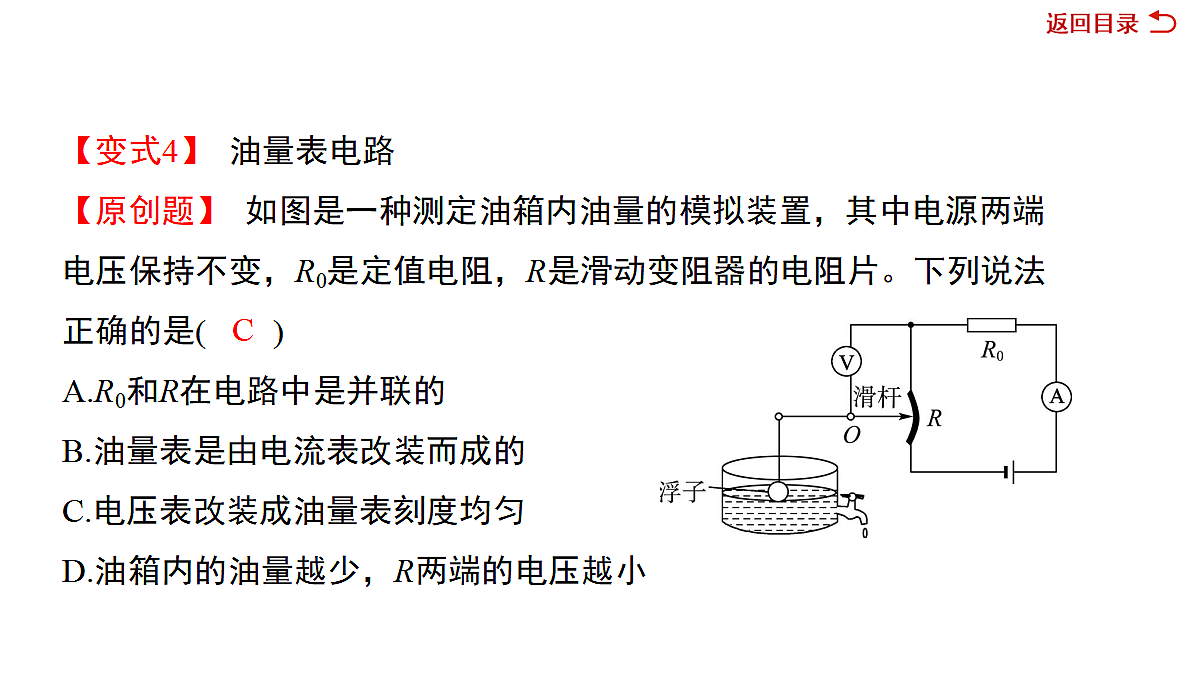

【变式4】 油量表电路【原创题】 如图是一种测定油箱内油量的模拟装置，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片。下列说法正确的是(　　)A.R0和R在电路中是并联的B.油量表是由电流表改装而成的C.电压表改装成油量表刻度均匀D.油箱内的油量越少，R两端的电压越小
考法❷　并联电路【核心母题2】 如图所示电路，电源电压不变，R2为定值电阻。闭合开关S，当滑动变阻器的滑片P向右移动时，请回答下列问题：
(1)判断电路的连接情况：滑动变阻器R1和定值电阻R2的连接方式为________。  (2)判断电表的测量对象：电流表A1测量通过____的电流，电流表A2测量通过______的电流，电压表V测量________两端的电压。
【变式1】 简单电路(2024·滨州)如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是(　 )A.电压表V的示数变小B.电流表A1与电流表A2的示数相等C.电流表A1的示数变大D.电压表V与电流表A2示数的比值变大
【变式2】 复杂电路(2023·枣庄)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是( D)A.电压表V的示数变小，电流表A1的示数变小B.电压表V的示数变大，电流表A2的示数不变C.电压表V的示数不变，电流表A1的示数变大D.电压表V的示数与电流表A2的示数之比不变
【变式3】 实物电路(2025·济南)某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表A1的示数I1、电流表A2的示数I2以及灯泡的亮度，可能出现的现象是(　　)A.I1变大，I2变小，灯泡亮度不变B.I1变小，I2变大，灯泡亮度变暗C.I1变小，I2变小，灯泡亮度不变D.I1变大，I2变大，灯泡亮度变亮
类型2开关通断型动态电路分析【核心母题3】 如图所示电路，电源电压U不变，R1、R2为定值电阻。先闭合开关S2，断开开关S1和S3，再断开S2，同时闭合开关S1和S3。请回答下列问题：
(1)闭合开关S2，断开开关S1和S3时，请在虚线框内画出等效电路图。
①判断电路的连接情况：R1与R2_____联。 ②判断电表的测量对象：电流表测通过_______的电流，电压表测____ 两端的电压。 ③写出各物理量表达式：电路的总电阻R=________，电流表的示数I=_______，电压表的示数为_________，电路消耗的总功率P=________。
(2)断开开关S2，闭合开关S1和S3时，画出等效电路图。
①判断电路的连接情况：R1与R2_____联。 ②判断电表的测量对象：电流表测通过_____的电流，电压表测______ 两端的电压。 ③写出各物理量表达式：电路的总电阻R=________，电流表的示数I=________，电压表的示数为____，电路消耗的总功率P=________。 (3)判断状态改变前后物理量变化情况：状态改变后，电流表的示数_______，电压表的示数_______，电路的总电阻_______，电路消耗的总功率______ 。
【变式1】 一个开关(2025·滨州)在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时(D )A.电流表A示数不变B.电压表V示数变小C.电路消耗的总功率不变D.电路的总电阻变小
【变式2】 两个开关(2023·菏泽)在如图所示的电路中，电源的电压保持不变。先闭合开关S1后，再闭合开关S2，电流表的示数______，灯泡L1的电功率______。(均选填“变大”“变小”或“不变”)
【变式3】 三个开关(2024·菏泽)如图所示，电源电压恒定。下列说法正确的是(　 )A.只闭合S1，电阻R与灯泡L并联B.只闭合S1，电压表测量电阻R两端电压C.先闭合S2，再闭合S3，灯泡L亮度变大D.先闭合S1，再闭合S3，电流表示数变大
类型3敏感电阻型动态电路分析【核心母题4】 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。闭合开关，激光被遮挡瞬间，下列说法正确的是( )A.电阻R1的阻值变小B.通过R2的电流变大C.电阻R1两端的电压变大D.电阻R2两端的电压变大
【变式1】 简单电路(2023·聊城)如图是列车上烟雾报警器的简化原理图。烟雾报警器内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，R0为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是(　 )A.光敏电阻R的阻值随光照强度的减弱而增大B.烟雾越浓，电流表示数越小C.烟雾越浓，电压表示数越小D.若要提高警报灵敏度，可以适当增大R0的阻值
