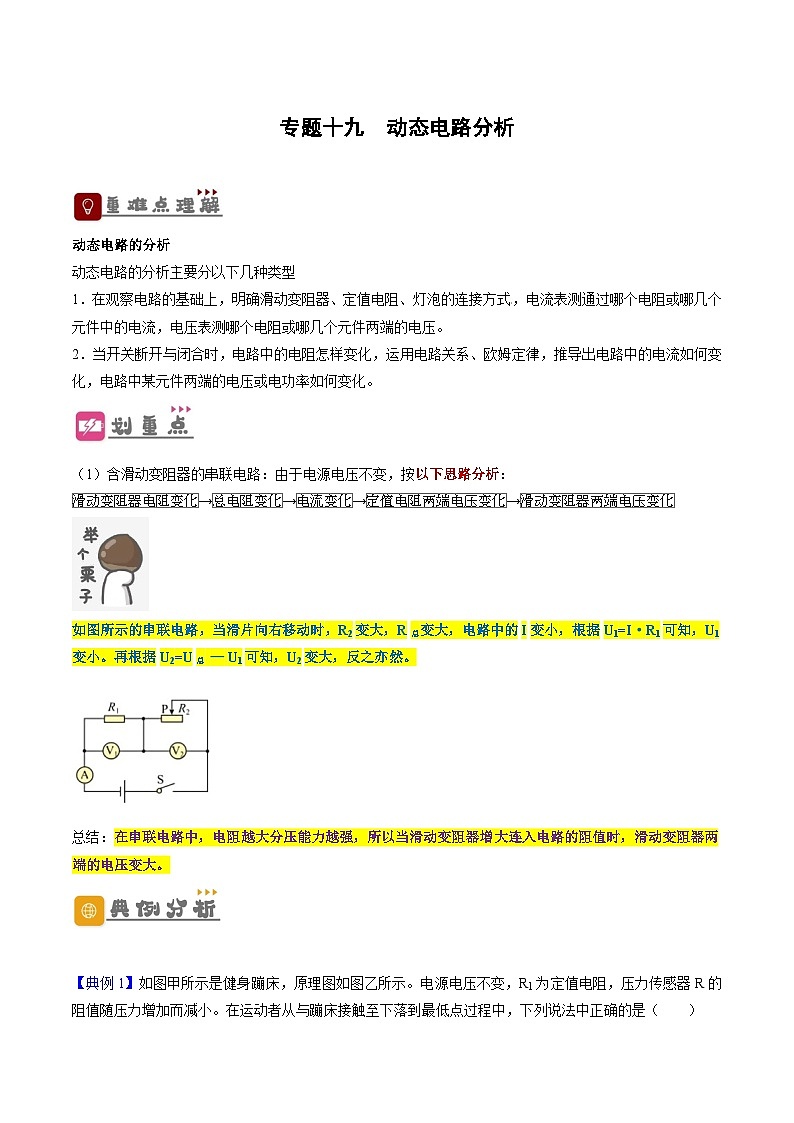

动态电路的分析
动态电路的分析主要分以下几种类型
1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：
eq \x(滑动变阻器电阻变化)→eq \x(总电阻变化)→eq \x(电流变化)→eq \x(定值电阻两端电压变化)→eq \x(滑动变阻器两端电压变化)
如图所示的串联电路，当滑片向右移动时，R2变大，R总变大，电路中的I变小，根据U1=I·R1可知，U1变小。再根据U2=U总 — U1可知，U2变大，反之亦然。
总结：在串联电路中，电阻越大分压能力越强，所以当滑动变阻器增大连入电路的阻值时，滑动变阻器两端的电压变大。
【典例1】如图甲所示是健身蹦床，原理图如图乙所示。电源电压不变，R1为定值电阻，压力传感器R的阻值随压力增加而减小。在运动者从与蹦床接触至下落到最低点过程中，下列说法中正确的是（ ）
A．电流表A的示数逐渐变小，电压表V的示数逐渐变大
B．R1消耗的功率逐渐变大，整个电路消耗的功率逐渐变大
C．电压表V与电流表A示数的比值逐渐变小
D．运动员在这个过程中，动能持续增大

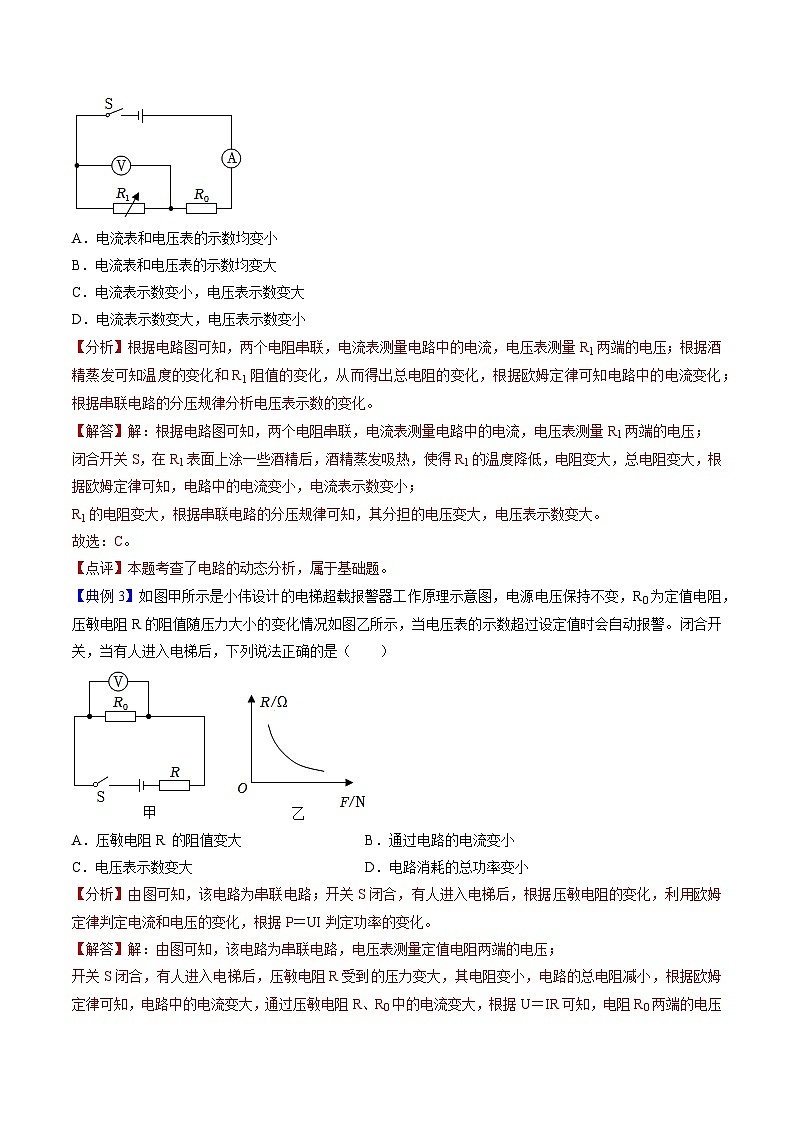

【典例2】如图，电源电压保持不变，R0是定值电阻，R1是热敏电阻，R1的阻值随温度的升高而减小。闭合开关S，在R1表面上涂一些酒精后（ ）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
【典例3】如图甲所示是小伟设计的电梯超载报警器工作原理示意图，电源电压保持不变，R0为定值电阻，压敏电阻R的阻值随压力大小的变化情况如图乙所示，当电压表的示数超过设定值时会自动报警。闭合开关，当有人进入电梯后，下列说法正确的是（ ）
A．压敏电阻R 的阻值变大B．通过电路的电流变小
C．电压表示数变大D．电路消耗的总功率变小
【典例4】如图为某实验小组设计的电路，电源电压和灯丝电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（ ）
A．电压表V1的示数变小
B．电流表A的示数变小
C．电压表V1与V2的示数之和不变
D．若电压表V1突然短路，则小灯泡变亮
【典例5】在图示电路中，开关S闭合后，电源输出的电流恒定，当滑动变阻器R的滑片P向右移动时（ ）
A．R接入电路的电阻变大B．R接入电路的电阻变小
C．小灯泡L变亮D．小灯泡L变暗
（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：
eq \x(滑动变阻器电阻变化)→eq \x(本支路电阻变化)→eq \x(本支路电流变化)→eq \x(干路总电流变化)
如图所示，当R2滑片向右移动时，R2变大，U2不变，根据I2=U2R2可知，I2变小。根据并联电路各支路电压相等且等于电源电压可知，U1不变，R1不变，所以I1不变。然后根据I总=I1+I2可知，I总变小。
总结：并联电路中，各支路互不影响，改变其中一条支路的电阻不影响其他支路，除非将某一条支路短路，则整个电路被短路。
【典例1】在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V的示数
B．电流表A的示数
C．电压表V示数与电流表A1示数的比值
D．电流表A1示数与电流表A示数的比值
【典例2】如图所示电路中，电源电压保持不变，其中R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P向左滑动少许的过程中，下列说法正确的是（ ）
A．电流表A2示数将变大
B．电压表示数将变小
C．电压表与电流表A1的示数之比将变小
D．若滑动变阻器一直向左滑动，电流表A2会烧坏
【典例3】如图所示电路，电源电压不变。闭合开关后，当滑动变阻器的滑片P向右滑动时（ ）
A．两表的示数都减小
B．两表的示数都不变
C．电压表的示数减小，电流表的示数增大
D．电压表的示数不变，电流表的示数减小
【典例4】如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器R2的滑片P由最右端向中点滑动的过程中，下列说法正确的是（ ）
A．电压表V的示数变大，电流表A2的示数变小
B．电流表A2的示数与电流表A1的示数的差值不变
C．电压表V的示数与电流表A2的示数的积变大
D．电压表V的示数与电流表A1的示数的比值变小
【典例5】如图所示，电源电压不变，闭合开关后，滑动变阻器的滑片P向右端滑动，下列说法正确的是（ ）
A．R2两端的电压变大，流过R2的电流变小
B．电流表示数不变，电压表示数不变
C．R1消耗的电功率变小
D．电路消耗的总功率变大
一、单选题
1．如图，电源电压保持不变，R0是定值电阻，R1是热敏电阻，R1的阻值随温度的升高而减小。闭合开关S，在R1表面上涂一些酒精后（ ）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电流表A1的示数B．电流表A2的示数
C．电压表V示数与电流表A1示数的比值D．电压表V示数与电流表A2示数的比值
3．如图所示，电源电压为保持不变。开关S闭合，将滑动变阻器滑片P由中点位置向右移动的过程中，电流表A的示数变化了，下列说法正确的是（ ）

A．电流表 A1的示数变大
B．电压表V的示数变小
C．滑动变阻器的最大阻值为
D．电压表V示数与电流表A1示数的乘积不变
4．如图所示的电路，R1为滑动变阻器、R2为定值电阻，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，以下判断不正确的是（ ）
A．R1、R2串联
B．电流表示数变大
C．电压表V2的示数与电流表的示数比值变小
D．电压表V1的示数与电压表V2的示数之和不变
5．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，变大的是（ ）
A．电压表V的示数
B．电流表A1的示数
C．电流表A的示数与电流表A1示数的比值
D．电流表A的示数与电流表A2示数的比值
6．如图所示是小华设计的一个简易电子身高测量仪的原理图。以下说法正确的是（ ）
A．身高表相当于一个电压表B．电路中的R0是没有作用的
C．当被测者越高时，电流表示数越大D．当被测者越高时，身高表示数越小
7．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大
B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大
D．电压表的示数不变，电流表A1的示数变小
8．如图所示，电源电压和小灯泡的阻值均保持不变。闭合开关S，在滑动变组器滑片P向左滑动的过程中下列说法正确的是（ ）
A．电压表V1的示数变小
B．电压表 V2的示数变大
C． V1和A的示数乘积变小
D． V1和A的示数比值变小
9．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越低，R两端的电压越小
C．体温越高，电压表的示数越大
D．体温越低，通过R0的电流越大
10．如图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（ ）
A．电压表的示数变大B．电灯L的亮度变暗
C．电流表A1的示数变小D．电流表A2的示数不变
11．图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压恒为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。下列选项错误的是（ ）
A．电路可测量的最高温度为50℃
B．温度表的10℃应标在电压表2V刻度处
C．若将U增大3V，R增大60Ω，电路可测量的最高温度将增大
D．若仅将U减小，电路可测量的最高温度将增大
12．如图所示是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P处于R的最上端。当所称水果的质量增大时，由电表改装成的显示器示数也增大。下列说法正确的是（ ）
A．显示器是由电压表改装而成
B．接线柱“1”应与“3”连接
C．水果质量越大，接入电路的总电阻将越大
D．为了节约电能，电阻R0可以去掉
13．小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（ ）
A．输完药液时，电流表示数变小
B．输完药液时，电压表示数变小
C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
D．未输完药液时，电铃不响是因为没有电流通过
14．如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越小，那么（ ）
A．A表示数越大，V表示数越小B．A表示数越小，V表示数越大
C．A表和V表示数均越小D．A表和V表示数均越大
15．某电子秤的简化电路如图所示，R0是定值电阻，是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变。闭合开关S，当上方压力F增大时，下列说法正确的是（ ）
A．的阻值变大B．通过的电流变小
C．两端的电压变大D．电压表的示数变大
16．如图的电路，电源电压保持不变，R1、R2均为定值电阻，闭合开关S，滑动变阻器的滑片P向左移动的过程中（ ）
A．V1与A的示数之比变小
B．V2与A的示数之比不变
C．V1的示数变小，V2与A的示数变大
D．V1与V2的示数变大，A的示数变小
二、多选题
17．如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法不正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重越大，体重显示表的示数越大
C．体重越轻，R2接入电路的电阻越大
D．体重显示表是用电压表改装成的
18．如图所示，电源电压不变，滑动变阻器的滑片P置于中点，a为电流表或电压表。任意闭合开关时，电路都是安全的。下列说法正确的是（ ）
A．a是电流表
B．只闭合开关S1，P向右滑动，a示数的变化量与A2示数的变化量的比值不变
C．闭合开关S1、S2、S3，R1被短路
D．闭合开关S1、S2、S3，P向左滑动，A1的示数减小
19．如图所示的电路中，电源电压不变，当开关闭合，滑动变阻器R的滑片P向右移动时，下列判断正确的是（ ）
A．电压表V的示数不变
B．灯泡L的亮度变暗
C．电流表A2的示数变大
D．电流表A1示数不变
20．如图所示，电源两端电压保持不变，R0为定值电阻。将滑片P置于滑动变阻器的中点，只闭合S1时，电压表的示数为U，电流表的示数为I。下列情况中电压表和电流表示数变化正确的是（ ）
A．滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大
B．滑片P不动，断开S1，闭合S2、S3时，电压表示数U与电流表示数I的比值变小
C．只闭合S1，滑片P从中点向右移动时，电压表示数U与电流表示数I的比值变小
D．只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大
