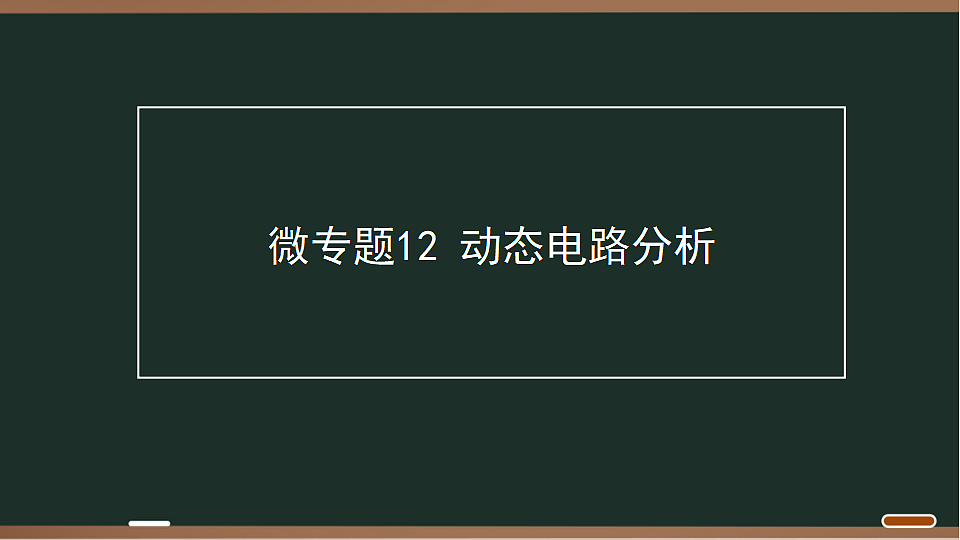

2026年中考物理一轮教材梳理课件++微专题12+动态电路分析

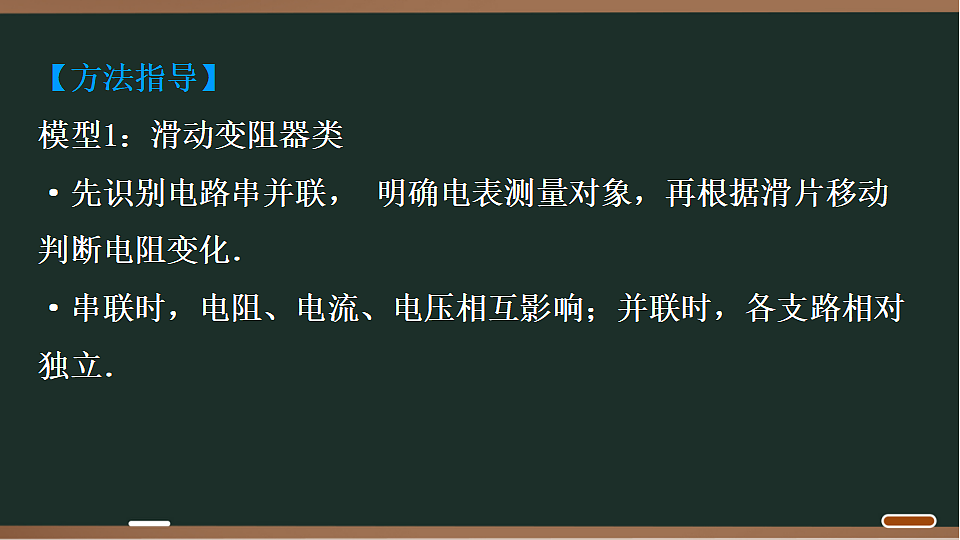

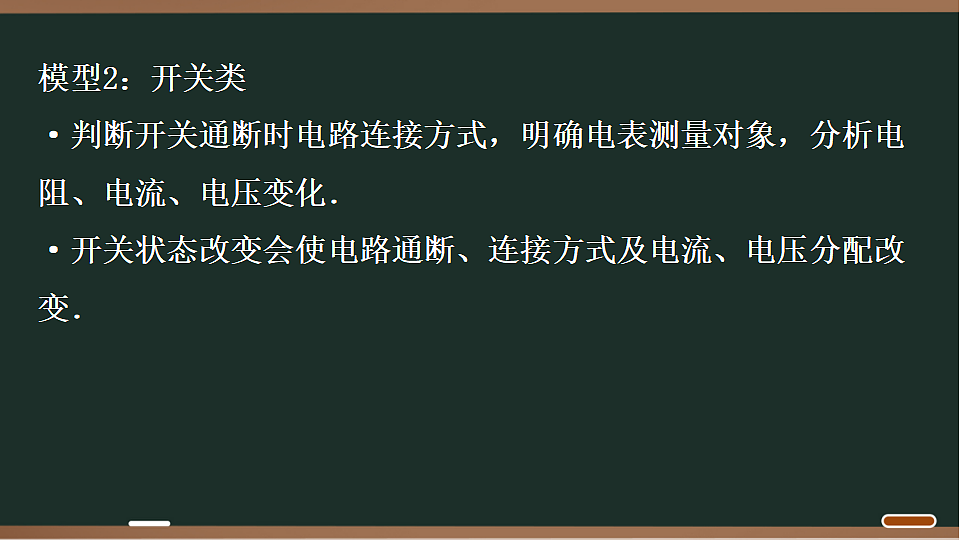

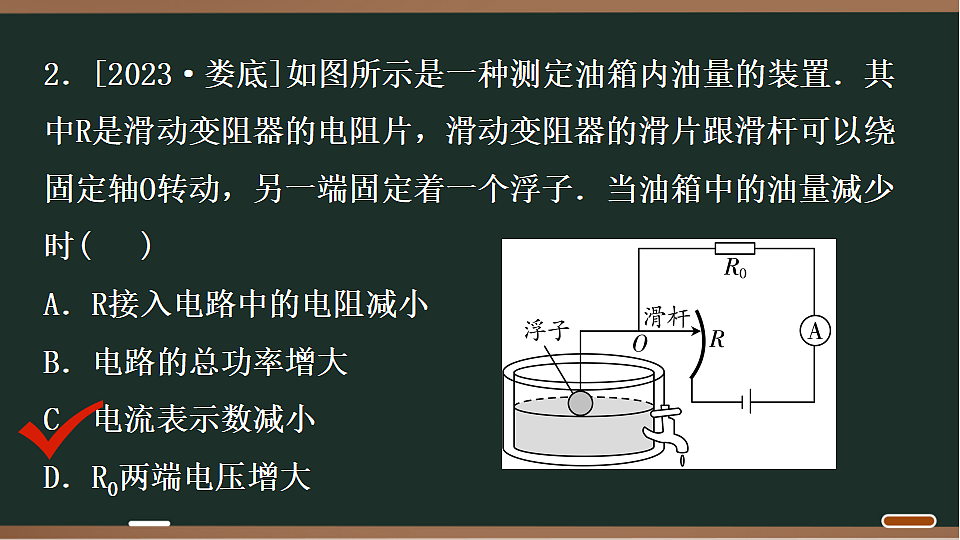

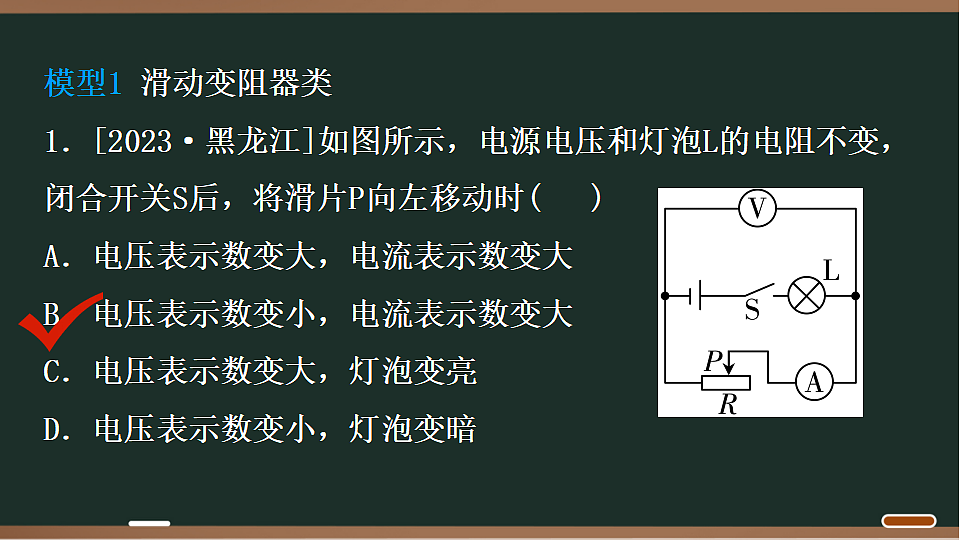

微专题12 动态电路分析【方法指导】模型1：滑动变阻器类·先识别电路串并联， 明确电表测量对象，再根据滑片移动判断电阻变化．·串联时，电阻、电流、电压相互影响；并联时，各支路相对独立．模型2：开关类·判断开关通断时电路连接方式，明确电表测量对象，分析电阻、电流、电压变化．·开关状态改变会使电路通断、连接方式及电流、电压分配改变．模型3：敏感电阻类·了解热敏、光敏等敏感电阻特性，识别电路连接，根据敏感因素分析电阻及电路变化．·敏感因素变化使电阻改变，影响电流、电压和功率．模型4：滑动变阻器与多开关结合类·分步分析开关状态和滑片移动对电路的影响，综合考虑确定电流、电压和功率变化． 模型1 滑动变阻器类 1．[2023·黑龙江]如图所示，电源电压和灯泡L的电阻不变，闭合开关S后，将滑片P向左移动时( )A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变大 C．电压表示数变大，灯泡变亮 D．电压表示数变小，灯泡变暗2．[2023·娄底]如图所示是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆可以绕固定轴O转动，另一端固定着一个浮子．当油箱中的油量减少时( )A．R接入电路中的电阻减小 B．电路的总功率增大 C．电流表示数减小 D．R0两端电压增大3．[2023·营口]如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是( )A．小灯泡亮度变暗 B．电压表示数变大 C．电流表示数不变 D．电路总功率变小模型2 开关类 4．[2023·郴州]如图所示，电阻R1、R2为定值电阻，电源电压保持不变．当开关S1闭合，S2接a端时，电流表示数为I；当开关S1闭合，S2接b端时，电流表示数为2I，则未知电阻Rx的阻值是( )A．R1＋R2 B.C．2R1－R2 D．R1－2R25．[2023·上海]R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是( )A．闭合S1，断开S2B．闭合S1，向右滑动滑片P C．减小电源电压，闭合S1D．增大电源电压，向右滑动滑片P6．[2023·包头]某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关．闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是( )A．电饭锅进入加热状态B．电路总电压变小 C．电路总电流变大D．电路总功率变小模型3 敏感电阻类 7．[2023·宜昌]如图所示是某品牌智能体重秤的电路结构图，电源电压恒定，R0为定值电阻，秤盘下方的电阻R为压敏电阻；其阻值随所受压力增大而减小．体重越重时，下列判断正确的是( )A．电流表示数越小 B．电压表示数越小 C．电路消耗的总功率越大 D．电压表与电流表示数的比值越大8．[2023·绥化]如图所示是巨磁电阻(GMR)的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增强而减小，如果闭合S1、S2并使滑片P向右滑动，下列说法正确的是( )A．电压表示数变小 B．指示灯亮度变暗 C．电流表示数变大 D．巨磁电阻(GMR)阻值变小模型4 滑动变阻器与多开关结合类 9．[2024·呼和浩特]如图所示电路，R1是不为零的定值电阻，R2是滑动变阻器．电源电压恒定，开关S1、S2、S3处于断开状态．下列判断正确的是( )A．只闭合S1和S3，向右移动R2的滑片，电流表读数减小，电压表读数变大 B．只闭合S2，向左移动R2的滑片，电流表读数减小，电压表读数减小 C．只闭合S1和S3，电流表读数为I1；只闭合S2，电流表读数为I2.则I2≥4I1D．只闭合S3，电压表读数为U1；只闭合S2，电压表读数为U2，此时，无论如何调节滑动变阻器，U2总是小于U1
