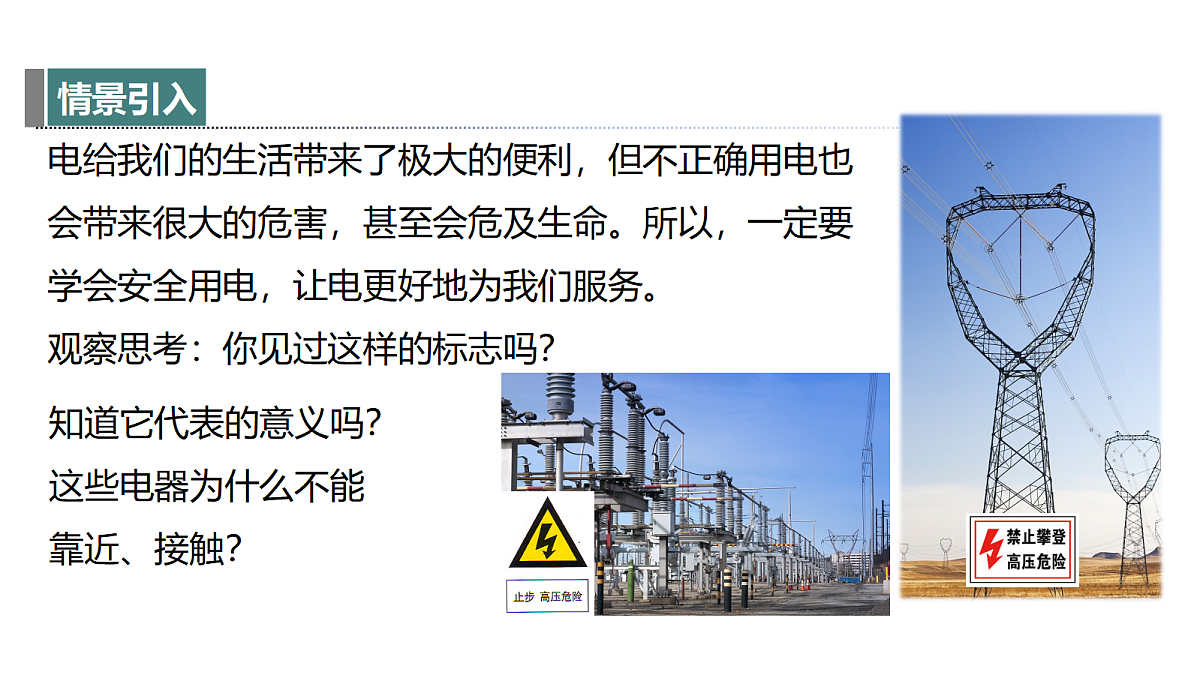

电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。所以，一定要学会安全用电，让电更好地为我们服务。观察思考：你见过这样的标志吗？
知道它代表的意义吗？这些电器为什么不能靠近、接触？

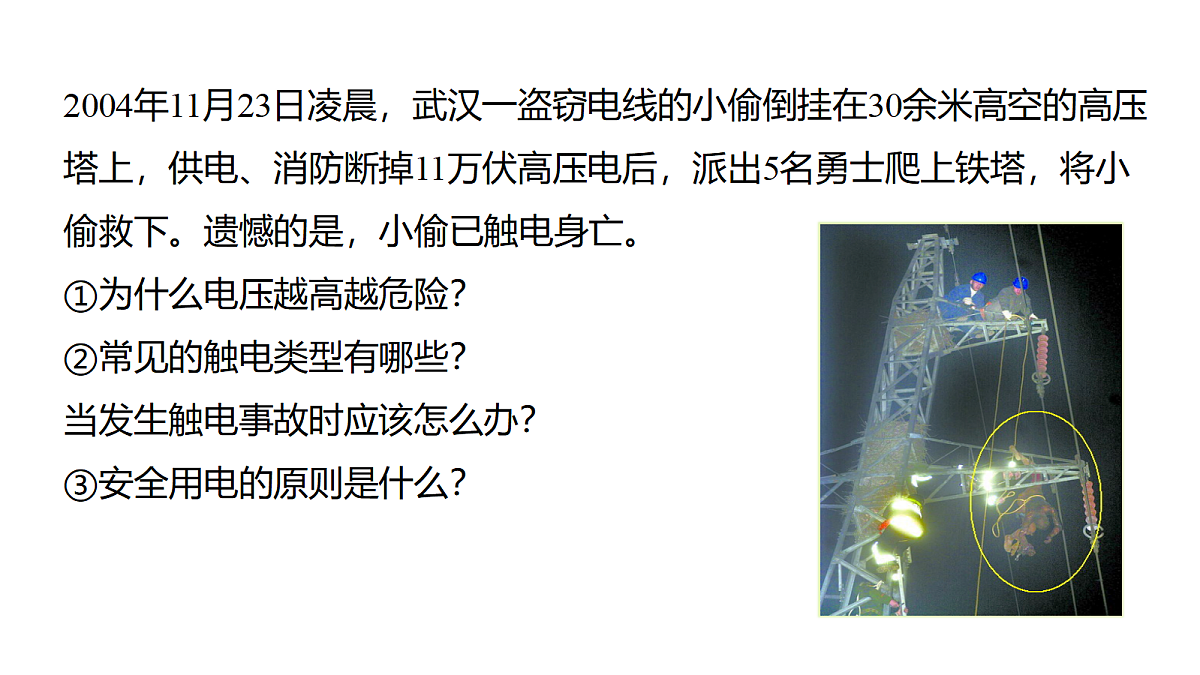

2004年11月23日凌晨，武汉一盗窃电线的小偷倒挂在30余米高空的高压塔上，供电、消防断掉11万伏高压电后，派出5名勇士爬上铁塔，将小偷救下。遗憾的是，小偷已触电身亡。①为什么电压越高越危险？②常见的触电类型有哪些？当发生触电事故时应该怎么办？③安全用电的原则是什么？

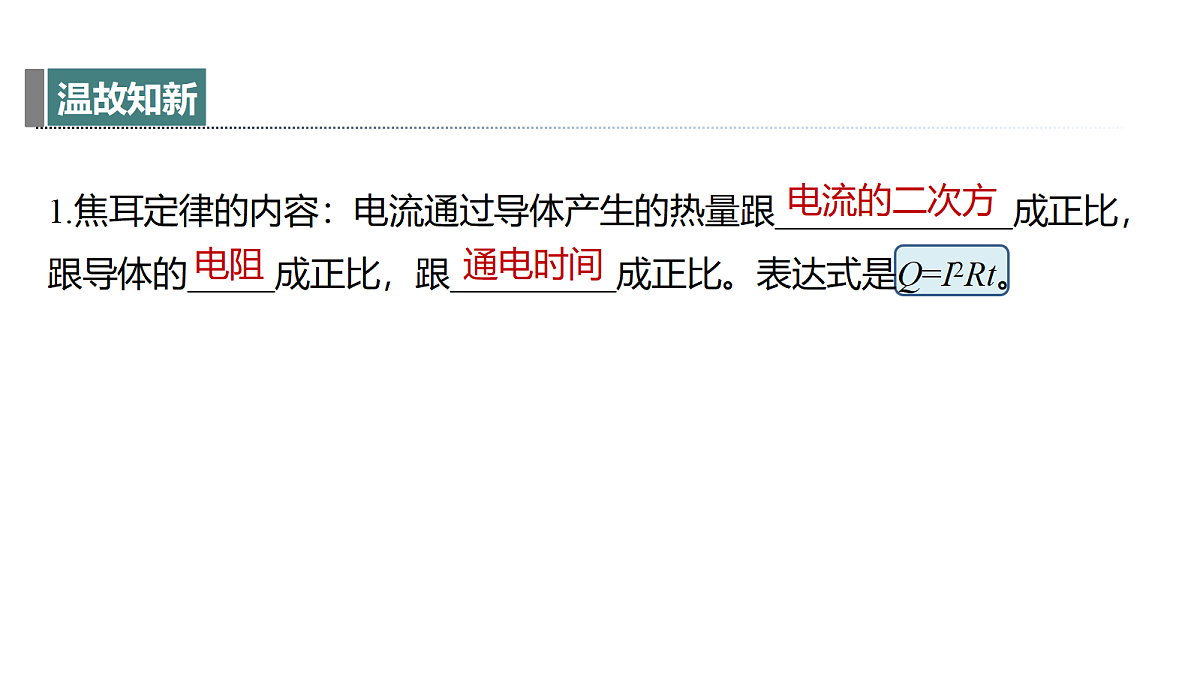

1.焦耳定律的内容：电流通过导体产生的热量跟 成正比，跟导体的 成正比，跟 成正比。表达式是Q=I2Rt。

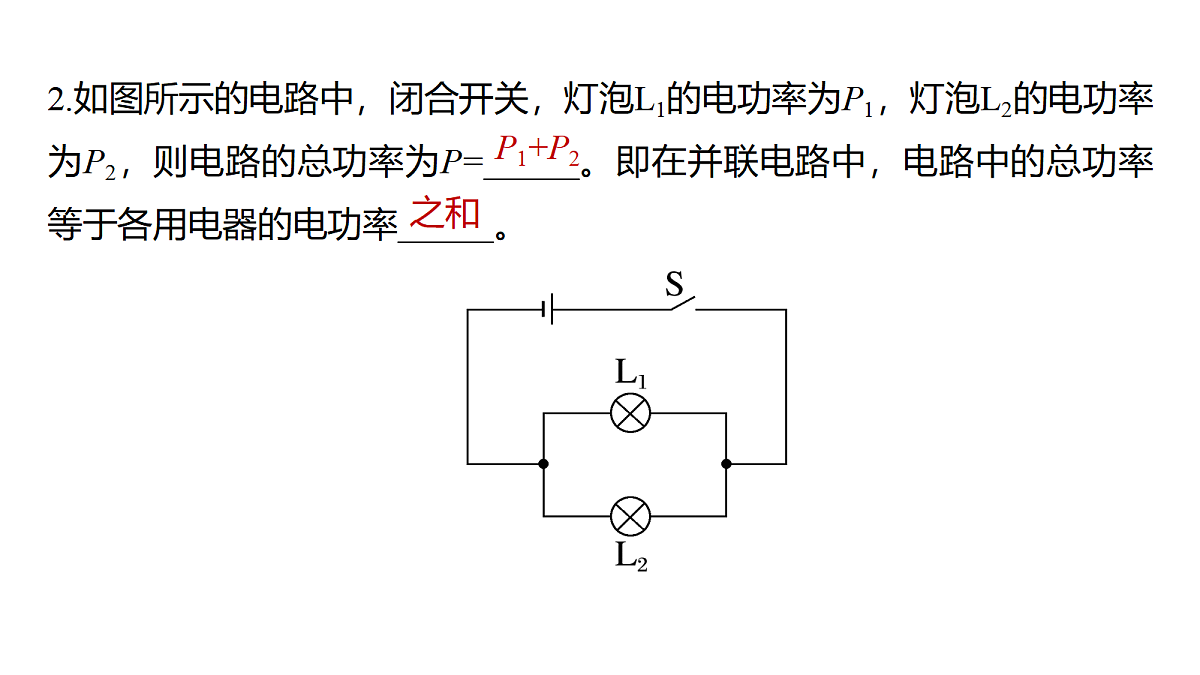

2.如图所示的电路中，闭合开关，灯泡L1的电功率为P1，灯泡L2的电功率为P2，则电路的总功率为P= 。即在并联电路中，电路中的总功率等于各用电器的电功率 。

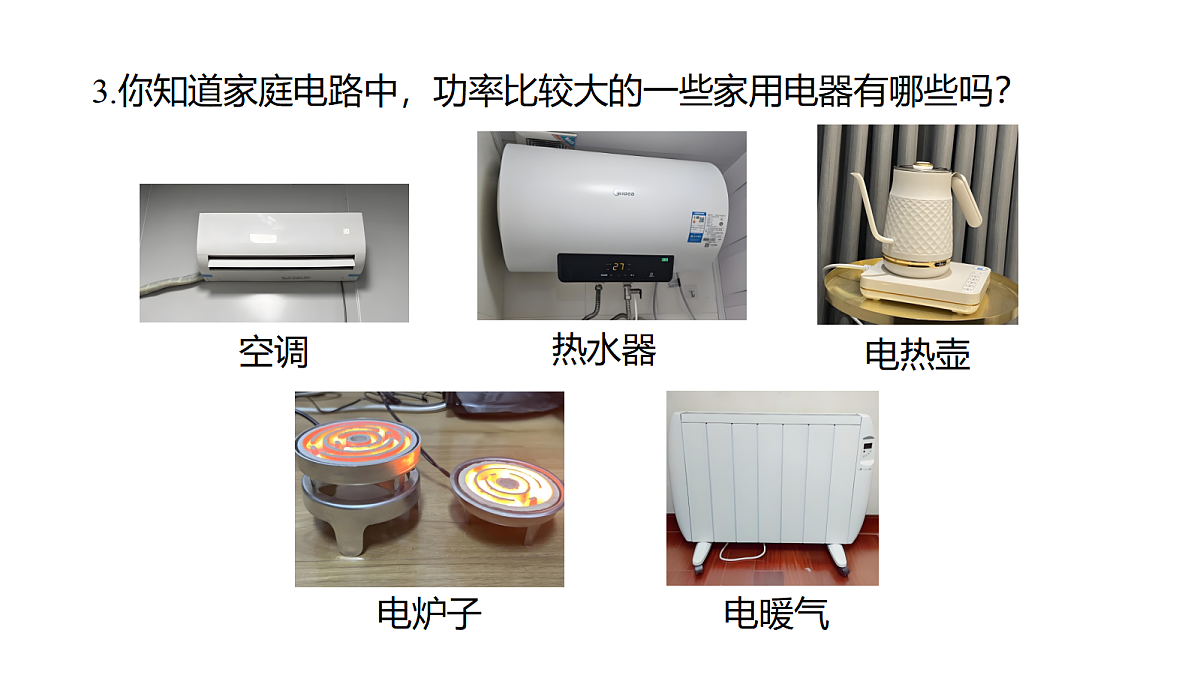

3.你知道家庭电路中，功率比较大的一些家用电器有哪些吗？

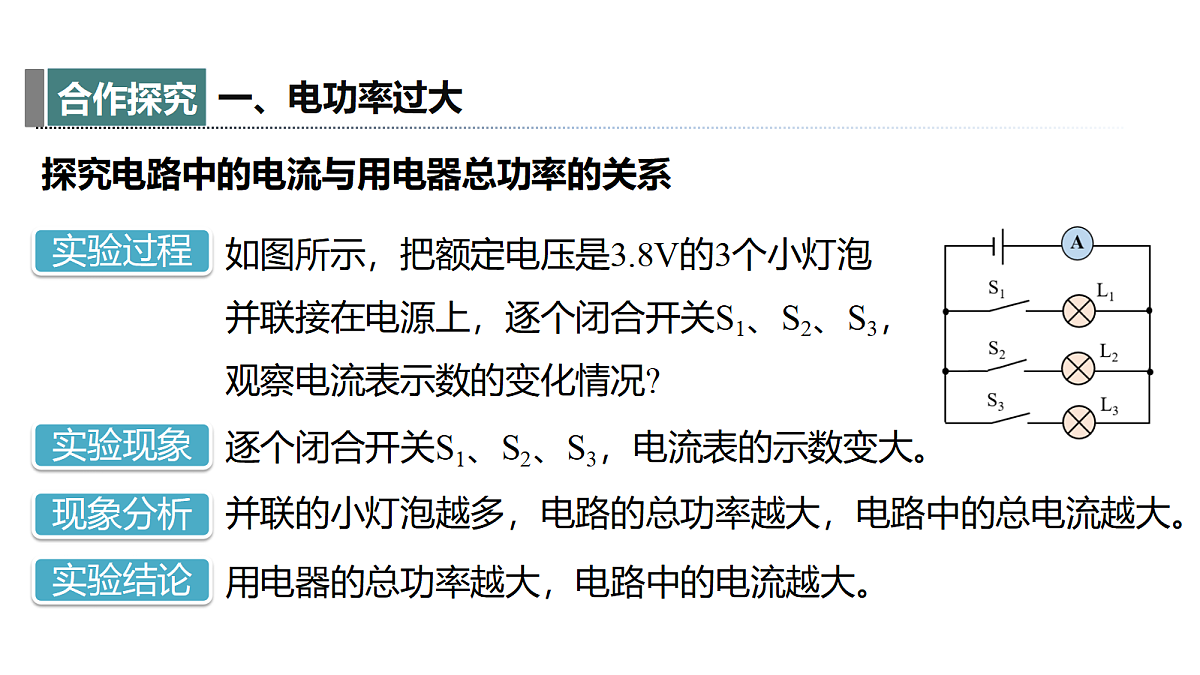

探究电路中的电流与用电器总功率的关系
如图所示，把额定电压是3.8V的3个小灯泡并联接在电源上，逐个闭合开关S1、S2、S3，观察电流表示数的变化情况?
逐个闭合开关S1、S2、S3，电流表的示数变大。
并联的小灯泡越多，电路的总功率越大，电路中的总电流越大。
用电器的总功率越大，电路中的电流越大。
总功率过大是家庭电路中电流过大的原因
1.我国家庭电路的电压是_____ V。2.在进户线的两条输电线中，一条叫作______(用L表示)，俗称_____；另一条叫作________(用N表示)，俗称____线。通常情况下，家庭电路中各用电器采用______的方式接在电路中，这样可以使用电器能够_____工作。
【自主学习】阅读教材第128~129页，完成下面的问题。
思考：请你根据P=IU以及家庭电路中的U=220 V，推导出电功率P和I的关系。
3.家庭电路中总功率过大(1)主要原因：①增置了新的________用电器；②用电器同时开启的数量______。(2)家庭电路中总功率过大会使电路中的总电流超过安全值，导致__________，甚至发生______。
短路是家庭电路中电流过大的原因
阅读教材第129页，完成下面的填空。1.家庭电路中的短路现象是由于相线和中性线 造成的。2.发生短路时，电路中的电流非常 ，会产生大量的热，使导线的温度急剧 ，很容易造成 。
思考：家庭电路中可能造成短路现象的原因有哪些？
①人为原因。如在电路安装维修中不细心造成火线和零线连通。
②使用问题。如电线绝缘层破损、使用时间长，或者是使用环境恶劣，使得导线绝缘层老化，用电器和插座进水造成火线和零线直接连通。
③元件损坏。例如家用电器绝缘材料老化，设计、制造、安装、维护不良等造成的设备缺陷发展为短路。
1.小华将手提电脑的电源线插头插入墙上一个两孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开，室内断路器也已自动断开。对此次事故原因的分析最恰当的是(　　)A.可能是电脑电源线的插头原来已经短路B.可能是电脑电源线炸开处内部已断路C.一定是室内断路器断路D.一定是插座内部原来就已经短路
2.明明家电能表规格是“220 V　10 A”，他家现已安装“220 V　630 W”热水器一台，“220 V　180 W”电视机一台，“220 V　150 W”的电冰箱一台，“220 V　800 W”的电饭锅一个。请你通过计算说明：(1)若家中已安装的这些电器同时工作，电路中的电流是多大？
(2)从电能表使用的角度考虑，他家是否还可添置一台1 kW的空调？
解：该电能表允许接入的用电器的最大功率P大=UI大=220 V×10 A=2 200 W还可安装用电器的功率P2=P大-P=2 200 W-1 760 W=440 W=0.44 kW
