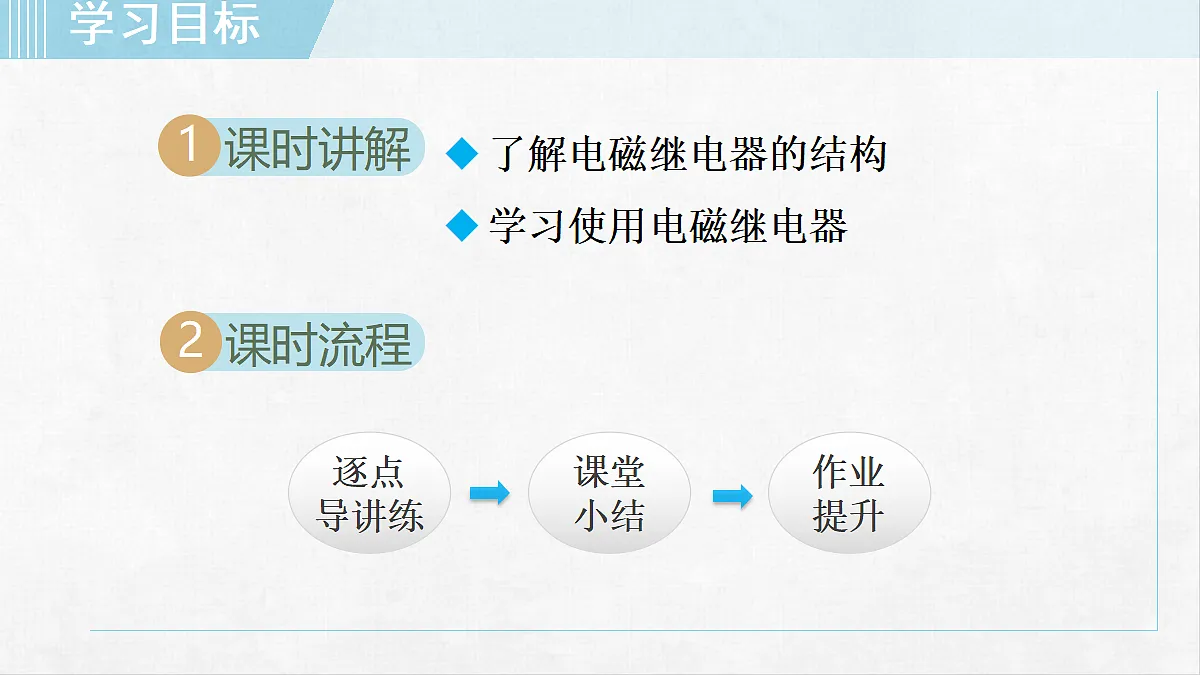

了解电磁继电器的结构学习使用电磁继电器

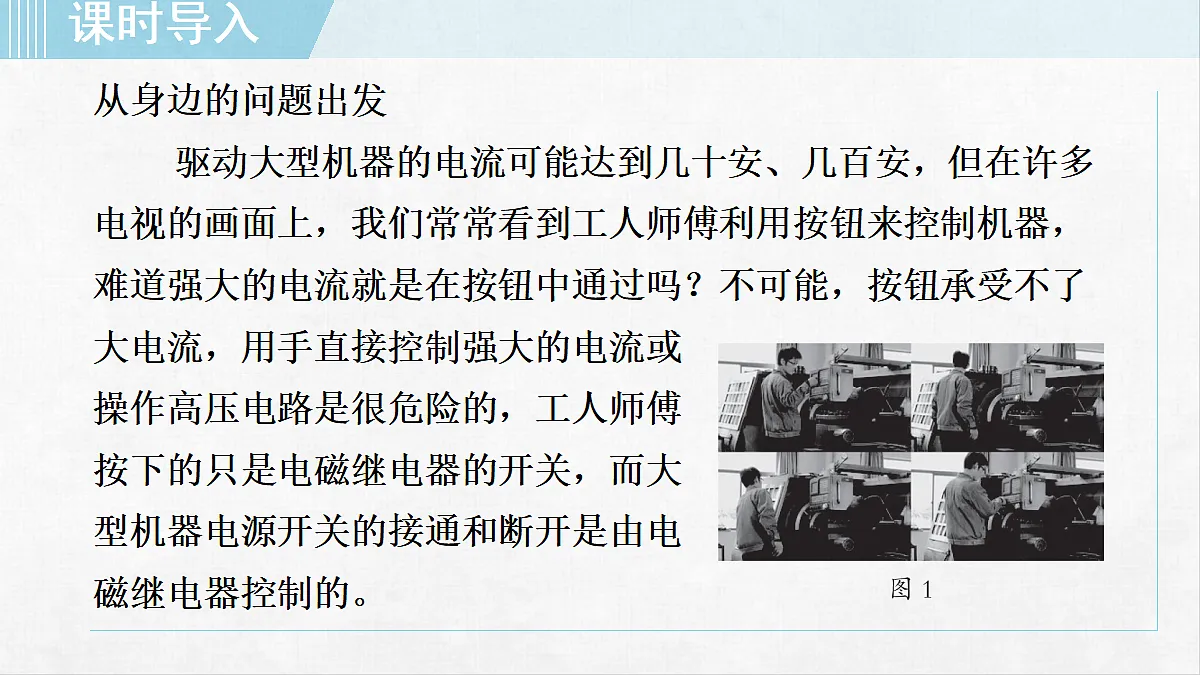

从身边的问题出发驱动大型机器的电流可能达到几十安、几百安，但在许多电视的画面上，我们常常看到工人师傅利用按钮来控制机器，难道强大的电流就是在按钮中通过吗？不可能，按钮承受不了大电流，用手直接控制强大的电流或操作高压电路是很危险的，工人师傅按下的只是电磁继电器的开关，而大型机器电源开关的接通和断开是由电磁继电器控制的。

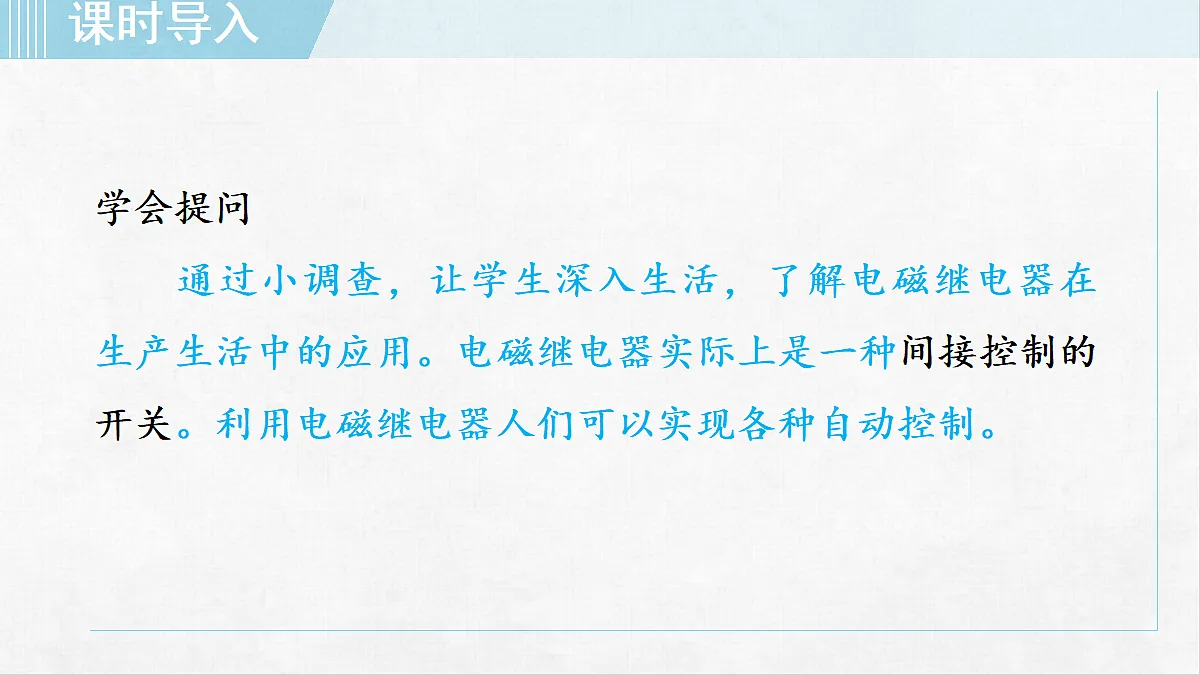

学会提问通过小调查，让学生深入生活，了解电磁继电器在生产生活中的应用。电磁继电器实际上是一种间接控制的开关。利用电磁继电器人们可以实现各种自动控制。

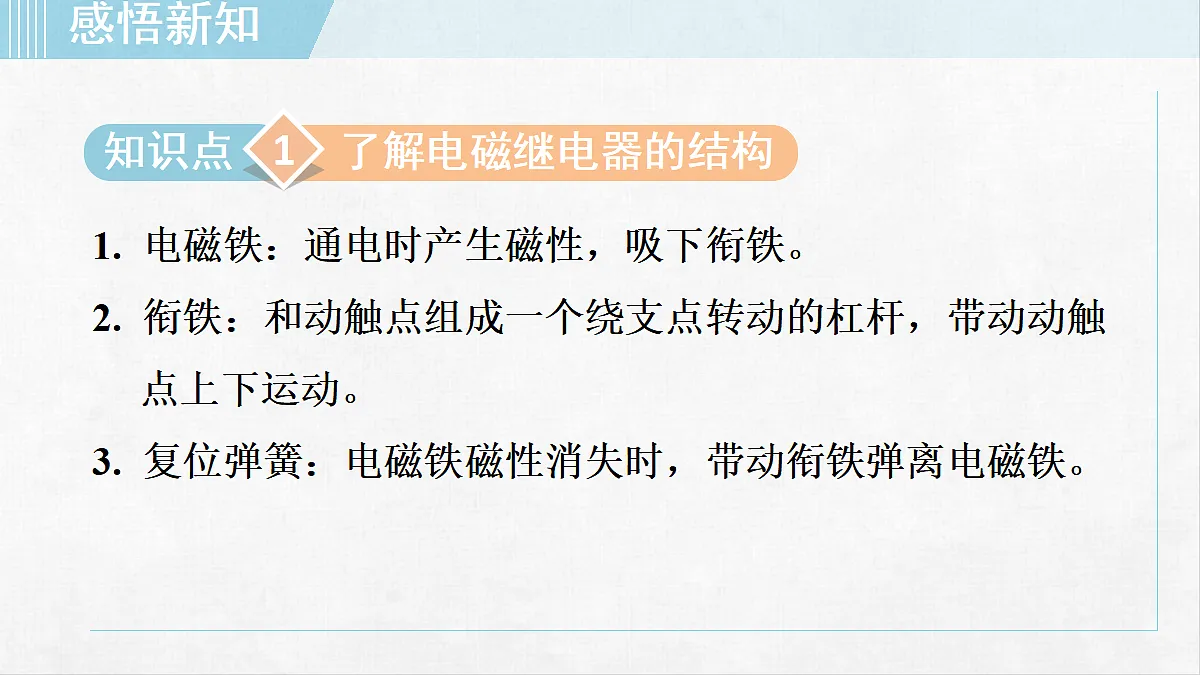

1. 电磁铁：通电时产生磁性，吸下衔铁。2. 衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动。3. 复位弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁。

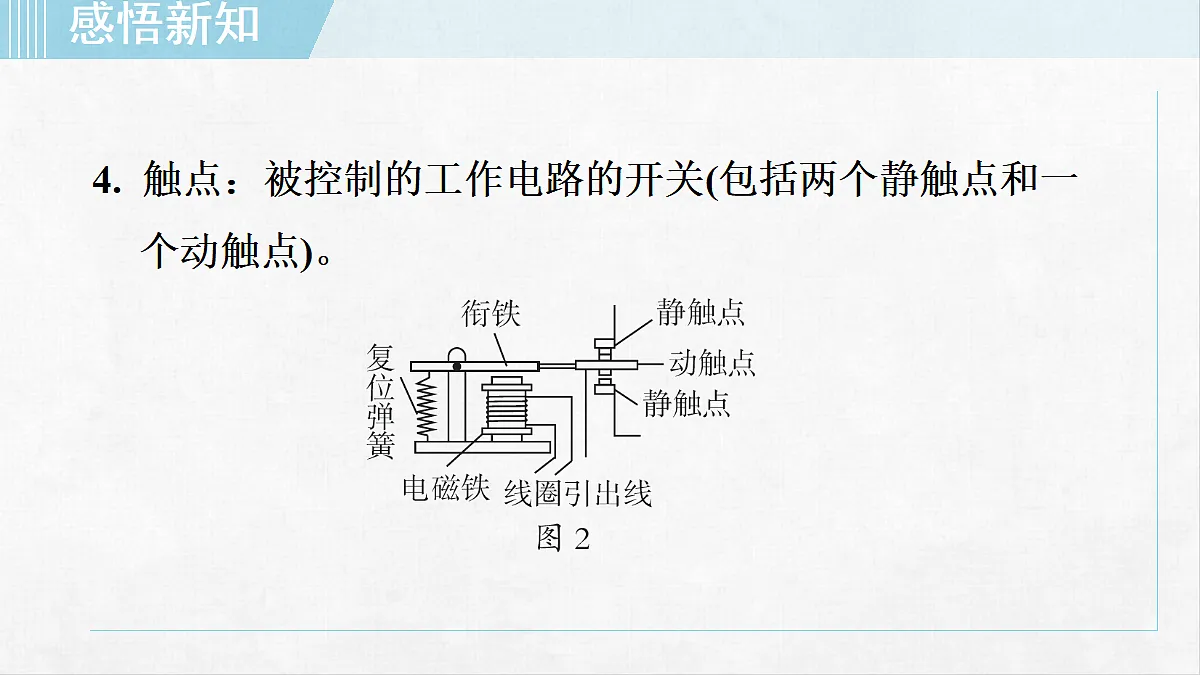

4. 触点：被控制的工作电路的开关(包括两个静触点和一个动触点)。

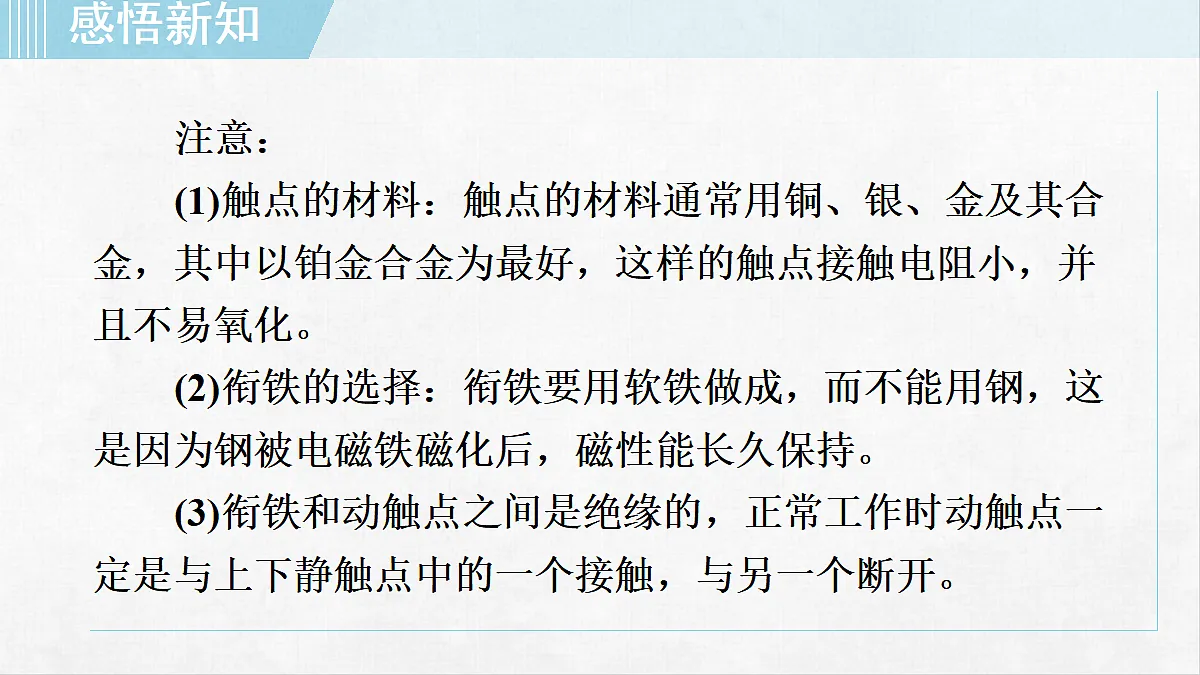

注意：(1)触点的材料：触点的材料通常用铜、银、金及其合金，其中以铂金合金为最好，这样的触点接触电阻小，并且不易氧化。(2)衔铁的选择：衔铁要用软铁做成，而不能用钢，这是因为钢被电磁铁磁化后，磁性能长久保持。(3)衔铁和动触点之间是绝缘的，正常工作时动触点一定是与上下静触点中的一个接触，与另一个断开。

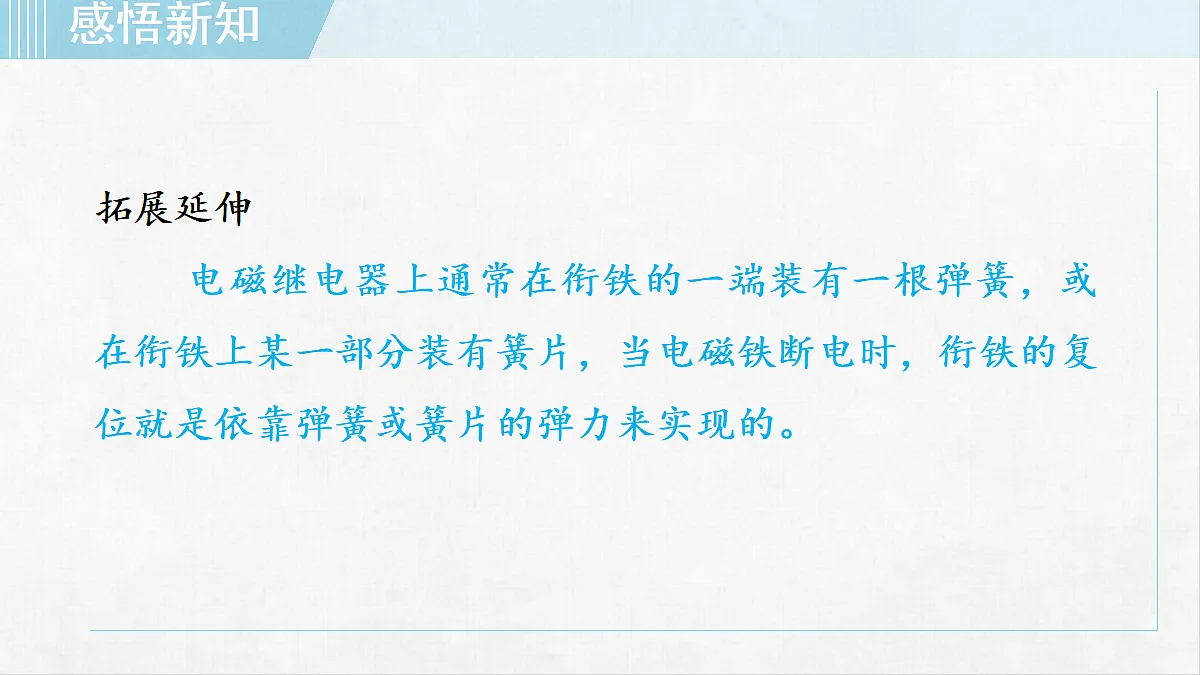

拓展延伸电磁继电器上通常在衔铁的一端装有一根弹簧，或在衔铁上某一部分装有簧片，当电磁铁断电时，衔铁的复位就是依靠弹簧或簧片的弹力来实现的。
拓展一步常开触点和常闭触点：在线圈未通电的条件下，处于断开状态的静触点称“常开触点”，处于接通状态的静触点称“ 常闭触点”。这两种静触点分别与动触点(公共触点) 配合，才构成一组完整的转换触点，才能完成对被控电路“开”或“关”的控制任务。
下面是某同学对电磁继电器的认识，请帮他补充完整。
思路导引：由图知，控制电路由低压电源U1、电磁铁A和开关S组成；工作电路由高压电源U2、电动机和电磁继电器的动触点和静触点部分组成。电磁继电器是一个利用电磁铁来控制电路工作的开关，可进行远距离操纵和自动控制，其作用是利用低电压、弱电流的“控制电路”通断，来间接地控制高电压、强电流的“工作电路”。
(1)如图所示是电磁继电器结构示意图。其中有两个电路：一是控制电路，由低压电源U1、________和开关S组成；二是工作电路，由高压电源U2、 _______和电磁继电器的________________ 部分组成。
(2)利用电磁继电器可实现由_______电压、 _______电流的电路控制_______电压、 _______电流的电路，还可以实现____________和_________等。
(3)电磁继电器在电路中主要是通过控制电路的通断来控制 _____________的有无，从而由衔铁的被拉下和复位，带动动触点，实现对_________的控制，所以电磁继电器的实质是______________________________。
利用电磁铁控制电路通断的开关
1 电磁继电器工作电路的分析方法解答电磁继电器自动控制类问题时，先要分析清楚哪部分是控制电路，哪部分是工作电路，再弄清楚控制电路的控制原理；然后分析控制电路中无电流时，由衔铁和触点的位置分析工作电路的工作状态；再分析控制电路有电流时，衔铁运动，引起静触点与动触点的连接变化，确定工作电路的工作状态。
2 利用“链锁反应”分析电磁继电器的工作过程外界环境变化、人为操作↓控制电路开关闭合↓电磁铁具有磁性、吸引衔铁↓动触点和静触点结合↓工作电路工作
1. 电磁继电器是利用电磁铁来控制工作电路的一种装置。其工作电路包括低压控制电路和高压工作电路两个部分。
2. 控制电路和工作电路
3. 电磁继电器的工作原理控制电路的开关闭合时，电磁铁有磁性，克服复位弹簧的拉力，将衔铁吸下，动触点与下端静触点接通，红灯亮，绿灯灭；控制电路的开关断开时，电磁铁没有磁性，复位弹簧将衔铁拉起，动触点与上端静触点接通，绿灯亮，红灯灭。
4. 电磁继电器的应用(1)利用电磁继电器可以通过控制低电压、弱电流电路的通断间接地控制高电压、强电流工作电路的通断。(2)利用电磁继电器可以使人远离高温、有毒等环境，实现远距离控制。(3)在电磁继电器控制电路中接入对温度、压力或光照敏感的元件，利用这些元件操纵控制电路的通断，还可以实现对温度、压力和光的自动控制。
要点归纳电磁继电器工作过程图解：
拓展应用设计水位报警器：要求：当水位没有达到警戒水位时，绿灯亮表示安全；当水位达到警戒水位时，红灯亮表示危险。
[中考·长沙] 小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有______性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的______位置。
思路导引：车库没有积水时，电磁铁不具有磁性，不会吸引衔铁，LED 灯亮，说明A 为LED 灯；车库有积水时，左侧控制电路接通，电磁铁通电，电磁铁具有磁性，能吸引衔铁，使得B所在的电路接通，电铃发出声音，所以电铃应安装在图中的B位置。
3 分析用电磁继电器进行自动控制的一般思路(1)弄清电磁继电器的实质是一个由电磁铁来控制的自动开关；(2)从电磁铁通电有磁性，断电无磁性的原理进行分析；(3)同时注意题中的隐含条件，如本题中隐含条件有两个：一是水在一般情况下是导体；二是地面有积水时相当于控制电路的开关闭合。
将汽车钥匙插入钥匙孔，转动钥匙相当于闭合开关，汽车启动。请在图7 中连接好控制汽车启动的电路图。
思路导引：将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁所在电路的开关，使电磁铁工作，把电动机所在电路的开关闭合，汽车启动。故把电磁铁与钥匙开关、电源串联，电动机与电源、触点开关串联。
4 电磁继电器电路的连接解法指导：电磁继电器的连接，需要注意连接电路时先规划好，除了连接美观，符合电路连接的一般要求，另外要特别注意电线不能交叉。
