初中物理沪粤版（2024）九年级下册（2024）16.4 电磁继电器与自动控制背景图ppt课件

这是一份初中物理沪粤版（2024）九年级下册（2024）16.4 电磁继电器与自动控制背景图ppt课件，文件包含语文科试卷长望浏宁四区县市2026届高三四月份调研考试6pdf、语文科答案长望浏宁四区县市2026届高三四月份调研考试3pdf等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

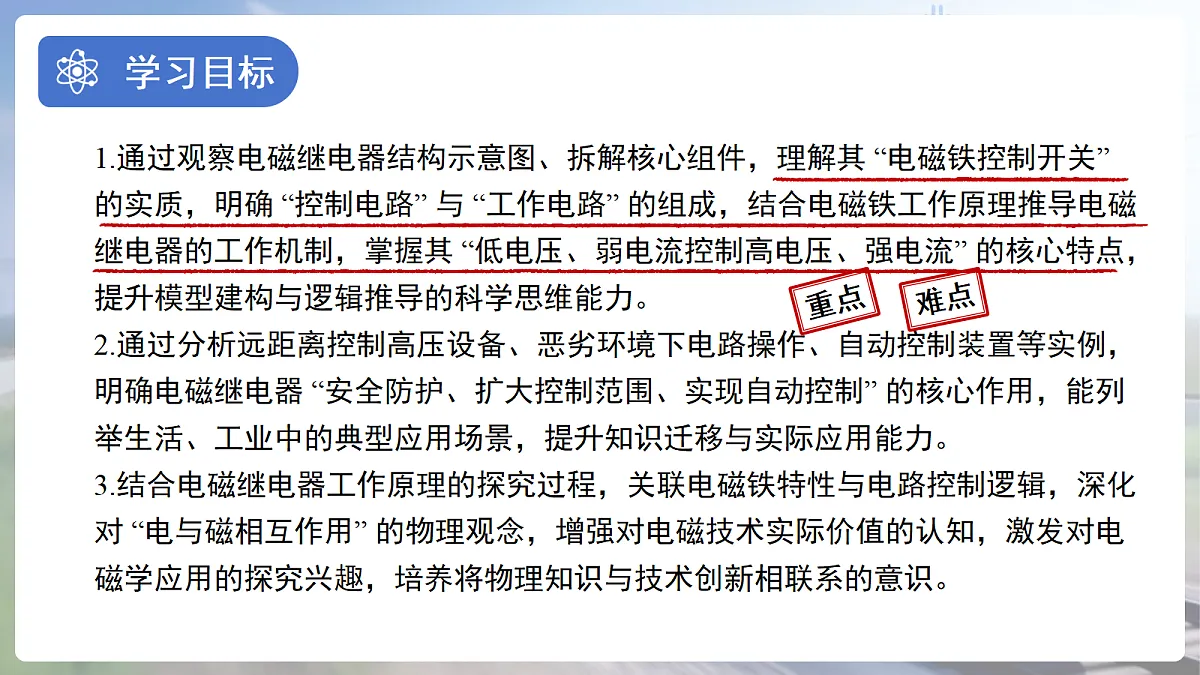

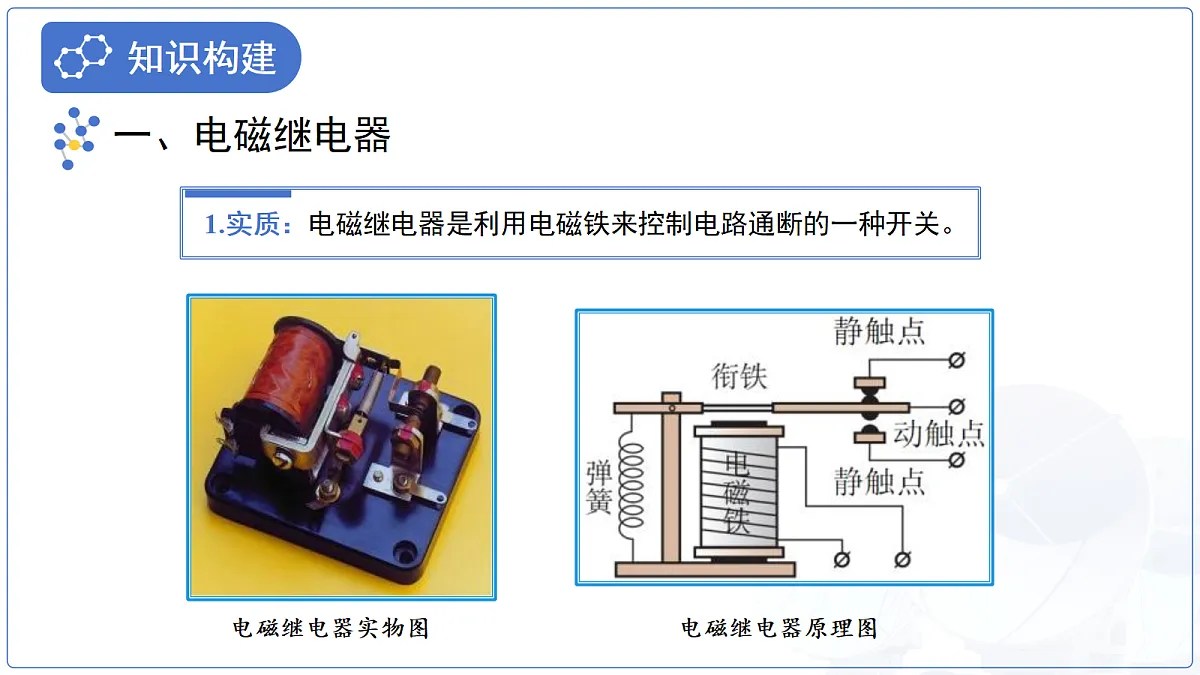

1.通过观察电磁继电器结构示意图、拆解核心组件，理解其 “电磁铁控制开关” 的实质，明确 “控制电路” 与 “工作电路” 的组成，结合电磁铁工作原理推导电磁继电器的工作机制，掌握其 “低电压、弱电流控制高电压、强电流” 的核心特点，提升模型建构与逻辑推导的科学思维能力。2.通过分析远距离控制高压设备、恶劣环境下电路操作、自动控制装置等实例，明确电磁继电器 “安全防护、扩大控制范围、实现自动控制” 的核心作用，能列举生活、工业中的典型应用场景，提升知识迁移与实际应用能力。3.结合电磁继电器工作原理的探究过程，关联电磁铁特性与电路控制逻辑，深化对 “电与磁相互作用” 的物理观念，增强对电磁技术实际价值的认知，激发对电磁学应用的探究兴趣，培养将物理知识与技术创新相联系的意识。

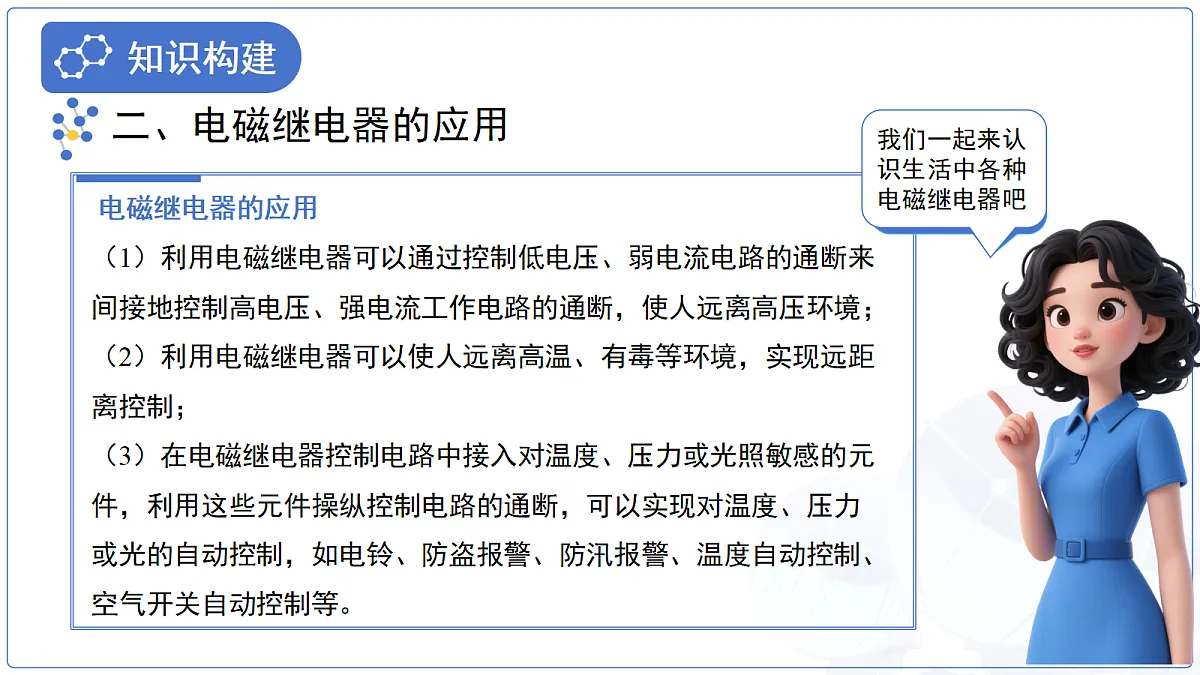

电磁继电器的应用（1）利用电磁继电器可以通过控制低电压、弱电流电路的通断来间接地控制高电压、强电流工作电路的通断，使人远离高压环境；（2）利用电磁继电器可以使人远离高温、有毒等环境，实现远距离控制；（3）在电磁继电器控制电路中接入对温度、压力或光照敏感的元件，利用这些元件操纵控制电路的通断，可以实现对温度、压力或光的自动控制，如电铃、防盗报警、防汛报警、温度自动控制、空气开关自动控制等。

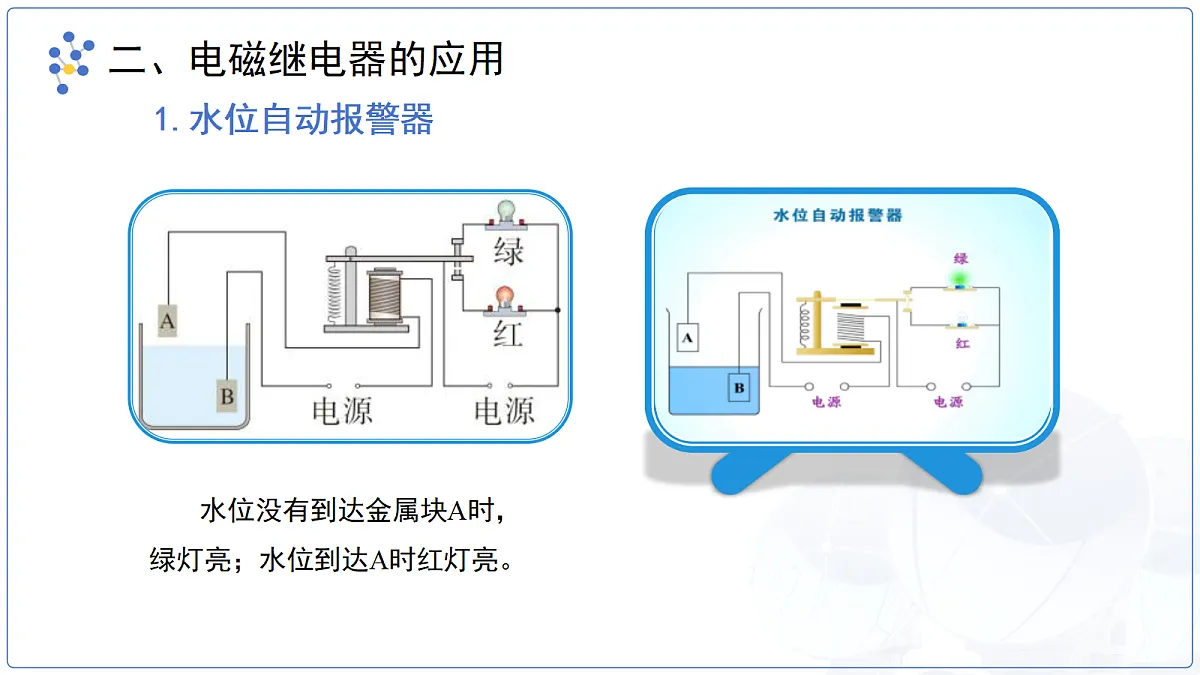

水位没有到达金属块A时，绿灯亮；水位到达A时红灯亮。

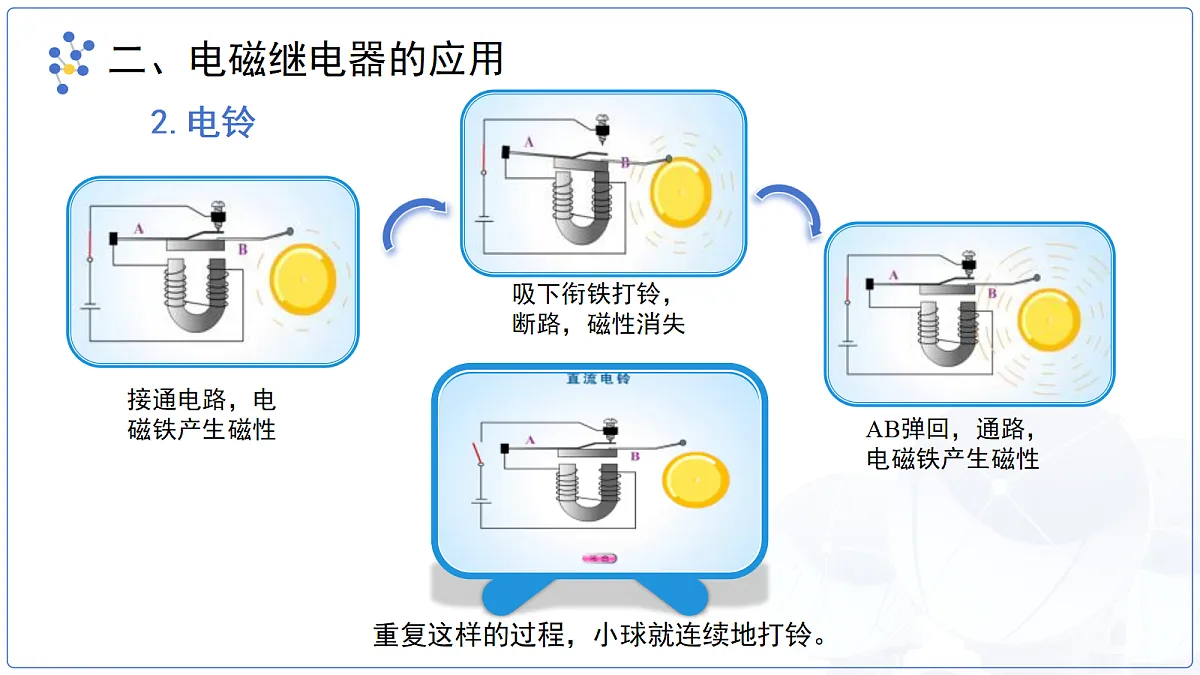

接通电路，电磁铁产生磁性
吸下衔铁打铃，断路，磁性消失
AB弹回，通路，电磁铁产生磁性
重复这样的过程，小球就连续地打铃。
如图锅炉内气压增大，推动活塞H向右移动，使a、b接通，电磁铁通电 ，吸引衔铁，使红灯亮，电铃响。

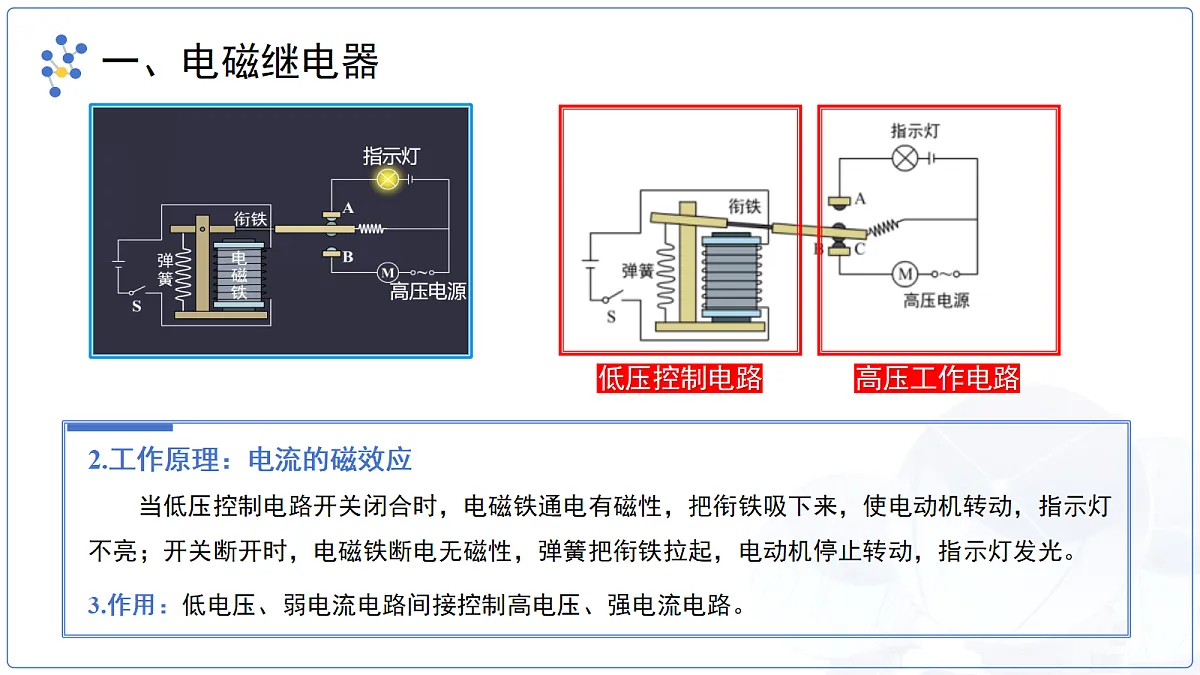

如图闭合低压控制电路，低压控制电路被导通，螺线管产生磁性，衔铁被吸引下来，高压工作电路被导通，风扇开始转动。
温度上升，与电源接通时，电磁铁获得磁性，将衔铁吸向左边，电铃开始工作报警。
滑动变阻器滑片右移时，电流增大，电磁铁磁性增强，将衔铁吸向左边，开关断开，自动跳闸。
1.下图是电磁继电器的工作原理图。(1)当低压控制电路闭合时，电磁铁A （选填“具有”或“失去”）磁性，吸引衔铁B，从而使动触点D与静触点E吸合，高压工作电路 （选填“闭合”或“断开”）。(2)当低压控制电路断开时，电磁铁A （选填“具有”或“失去”）磁性，衔铁B在左侧弹簧C的作用下返回原位，动触点D与静触点E分离，高压工作电路 （选填“闭合”或“断开”）。(3)衔铁B与动触点D之间的硬棒应该用 （选填“导体”或“绝缘体”）制成，它与衔铁、动触点一起组成一个杠杆，弹簧C始终处于 （选填“拉伸”或“压缩”）状态。
2.下图是一种水位自动报警器的原理图，其中A、B为两个金属块。水位上升过程中，会发生下列变化：①红灯亮；②绿灯亮；③电磁铁有磁性；④衔铁被吸下；⑤控制电路中有电流通过。这些变化的先后顺序正确的是（　　）A．①③④⑤②B．②⑤③④①C．①④③⑤②D．②③⑤④①
工业自动化：变电站高压断路器远程控制核心需求：变电站需远程控制高压断路器分合闸，避免运维人员直接接触高压回路；故障时自动跳闸，保护电网安全。继电器作用：采用中间继电器 + 跳闸继电器组合，隔离控制室弱电控制信号（DC220V/110V）与断路器强电主回路（kV 级）；放大控制信号，驱动断路器的操动机构。远程合闸：调度中心发出合闸指令→PLC 输出弱电信号→中间继电器动作→驱动跳闸继电器（常闭触点闭合）→断路器合闸；故障跳闸：继电保护装置检测到短路 / 过载→跳闸继电器线圈通电→常闭触点断开→断路器分闸，切断故障回路。选型要点：耐高压、抗电磁干扰，触点容量匹配操动机构电流，选用电力专用继电器。
