人教版（2019）高中物理选修二第三章第4节电能的输送 (3)教学课件PPT

展开

这是一份高中物理人教版 (2019)选择性必修第二册电能的输送教学课件ppt，共30页。PPT课件主要包含了输电线路的示意图，输电线上损失的电压，用户得到的电压为，用户得到的功率为，输电线中的电流为，设输电线的电阻为R，输送的功率为，学生回答问题，远距离输电系统，必须理解并牢记等内容，欢迎下载使用。

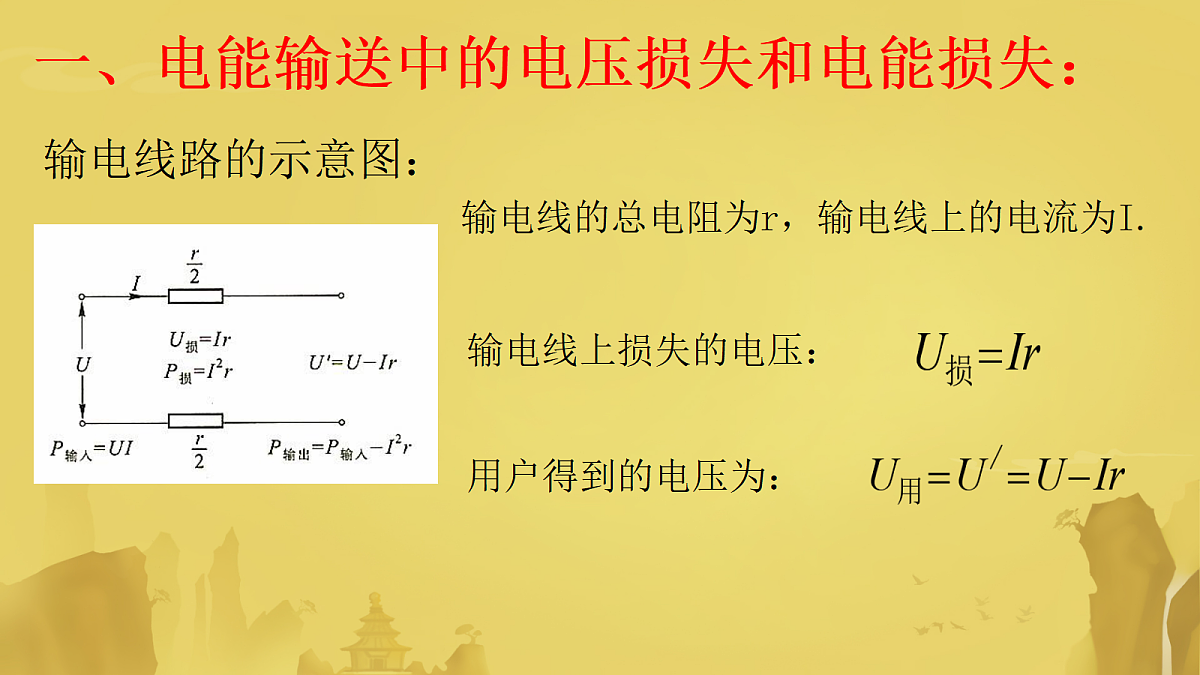

一、电能输送中的电压损失和电能损失：
输电线的总电阻为r，输电线上的电流为I.
输电线上损失的功率为：
(一）减少输电线上电压、功率损失的方法：
1.减小输电线的电阻r：
距离L是确定的，导线一般采用铝导线，电阻率也是一定的.
要减小输电线电阻r，必须增大输电线的横截面积S.
请学生到黑板来计算，写出必要的步骤和公式，可以使用计算器.
通过计算的结果得出的结论为：
在远距离输电过程中，靠减少输电线的电阻来减小输电线上电压、功率的损失是不可能的。
2.减小输电线上的电流：
减小输电线上的电流I，对减小功率损失，效果更加显著.
在输送功率P一定的情况下，要减小输电线上的电流I，就必须提高输电电压U.
请学生到黑板来计算，写出必要的步骤和公式，可以适用计算器.
设输电线的电阻为R/.
提高输电电压，减小输电线上的电流，是减小输电线上电压损失、功率损失的最有效的方法.
远距离输电必须采用高压输电.
输电电压并不是越高越好。
输电电压越高，线路及变压器等设备的绝缘要求就越高，维修和维护线路及变压器设备的费用就越高。
实际应用中，要综合考虑各方面因素，设计出最佳方案，发挥最大的经济效益.
减小输电线上的电流（或者提高输电电压）
（一）远距离输电系统：
（二）远距离输电的等效电路图：
