人教版（2019）高中物理选修二第二章第1节 楞次定律 (11)教学课件PPT

这是一份高中物理人教版 (2019)选择性必修 第二册楞次定律教学ppt课件，共18页。PPT课件主要包含了电磁振荡的产生，电磁振荡，阻尼振荡和无阻尼振荡，ABD等内容，欢迎下载使用。

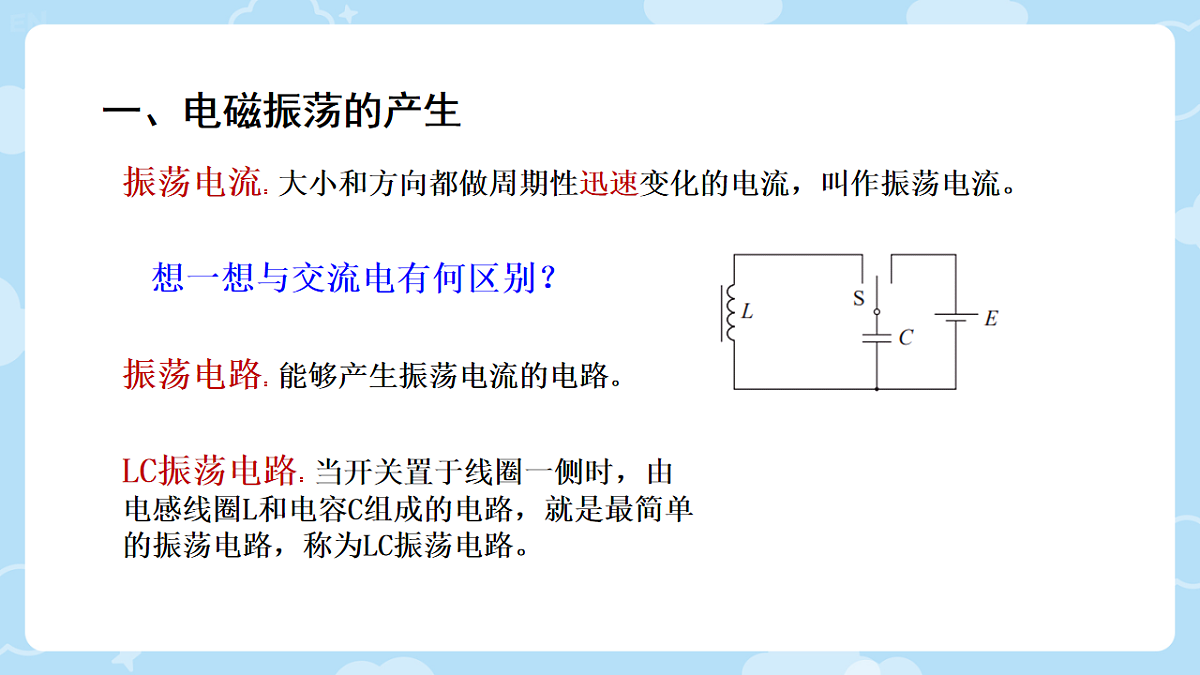

振荡电流：大小和方向都做周期性迅速变化的电流，叫作振荡电流。
想一想与交流电有何区别？
振荡电路：能够产生振荡电流的电路。
LC振荡电路：当开关置于线圈一侧时，由电感线圈L和电容C组成的电路，就是最简单的振荡电路，称为LC振荡电路。

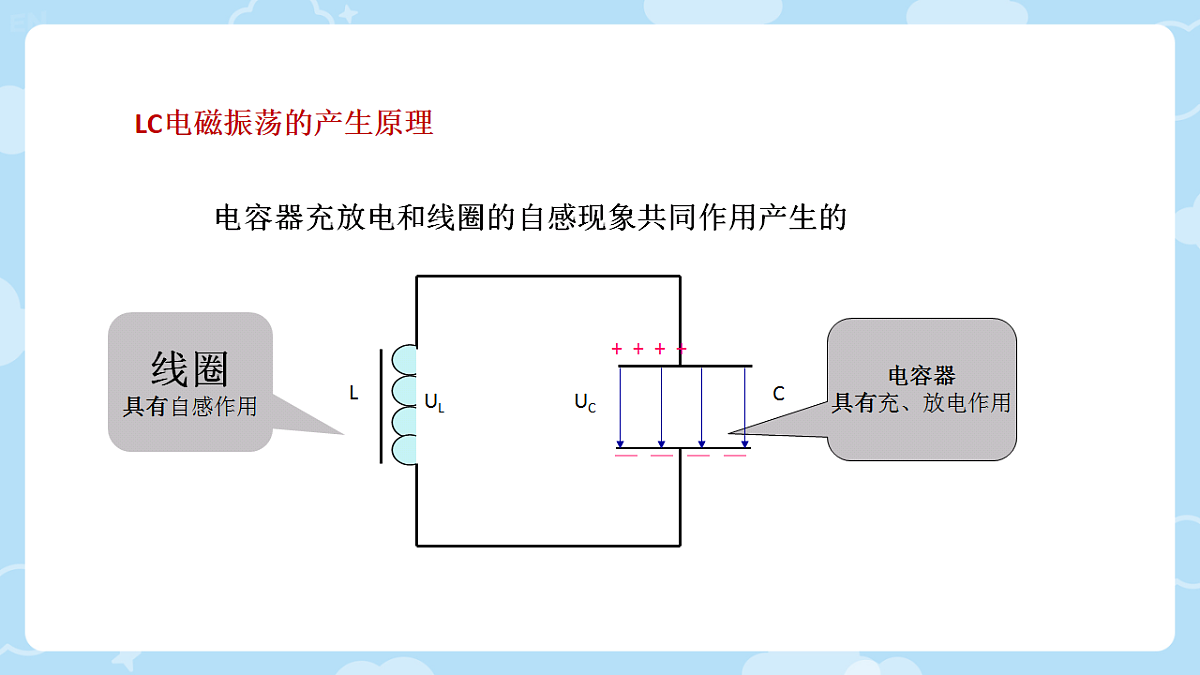

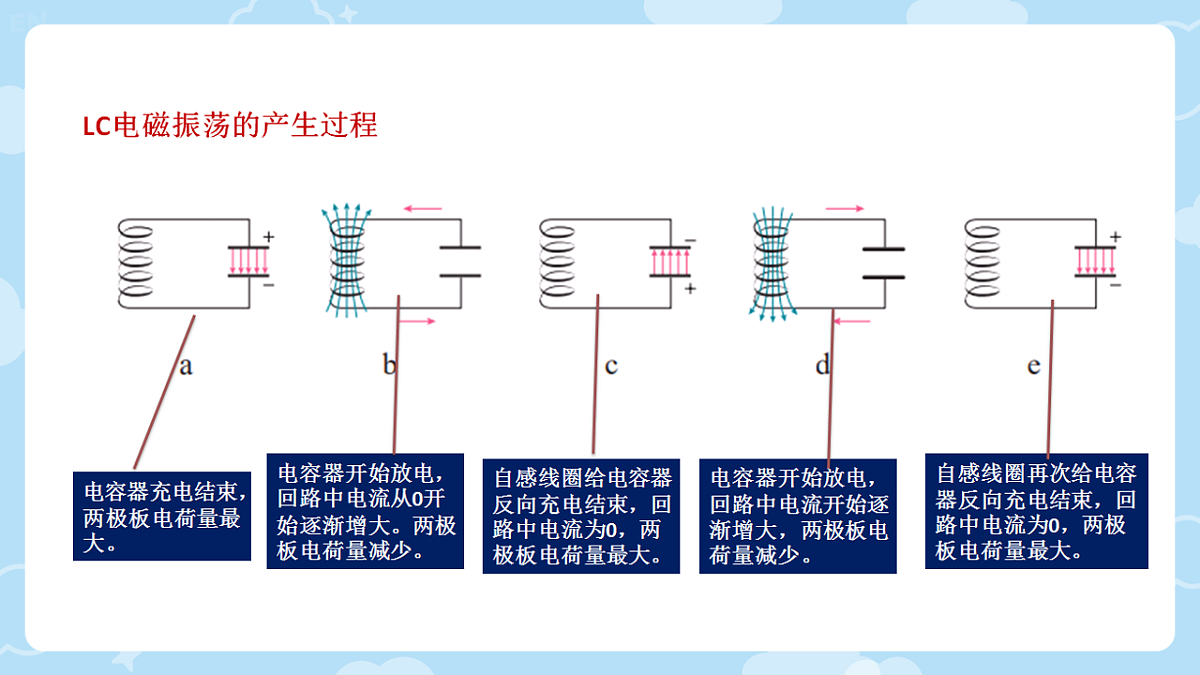

LC电磁振荡的产生原理

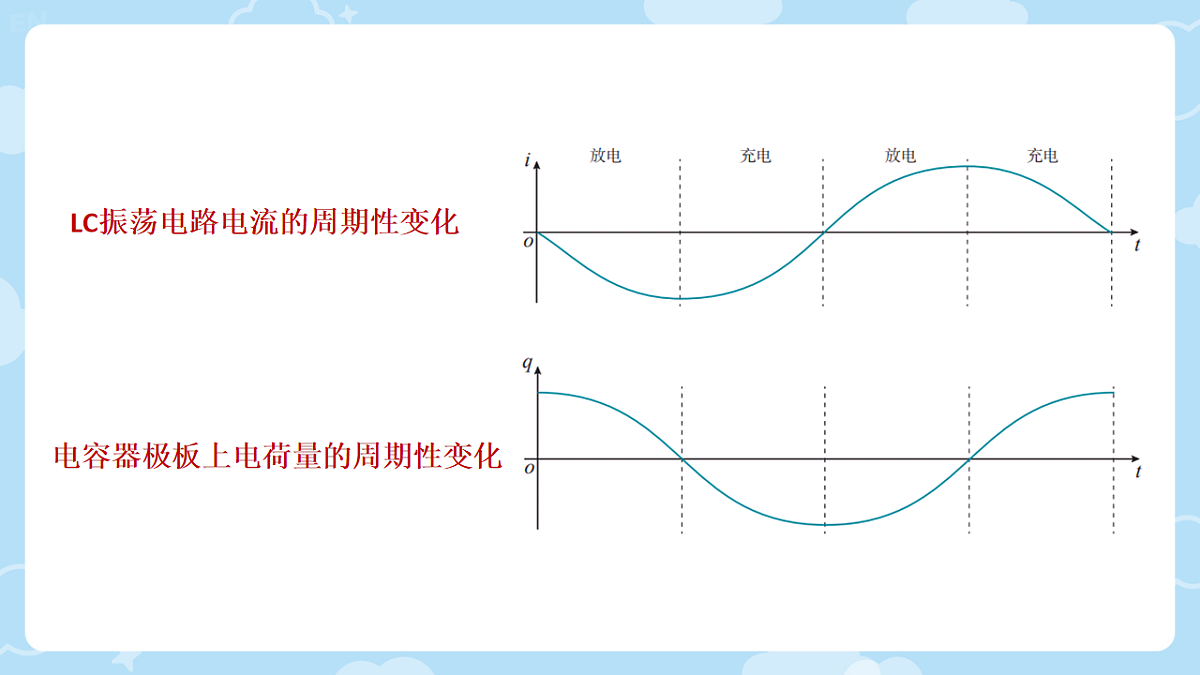

LC振荡电路电流的周期性变化
电容器极板上电荷量的周期性变化

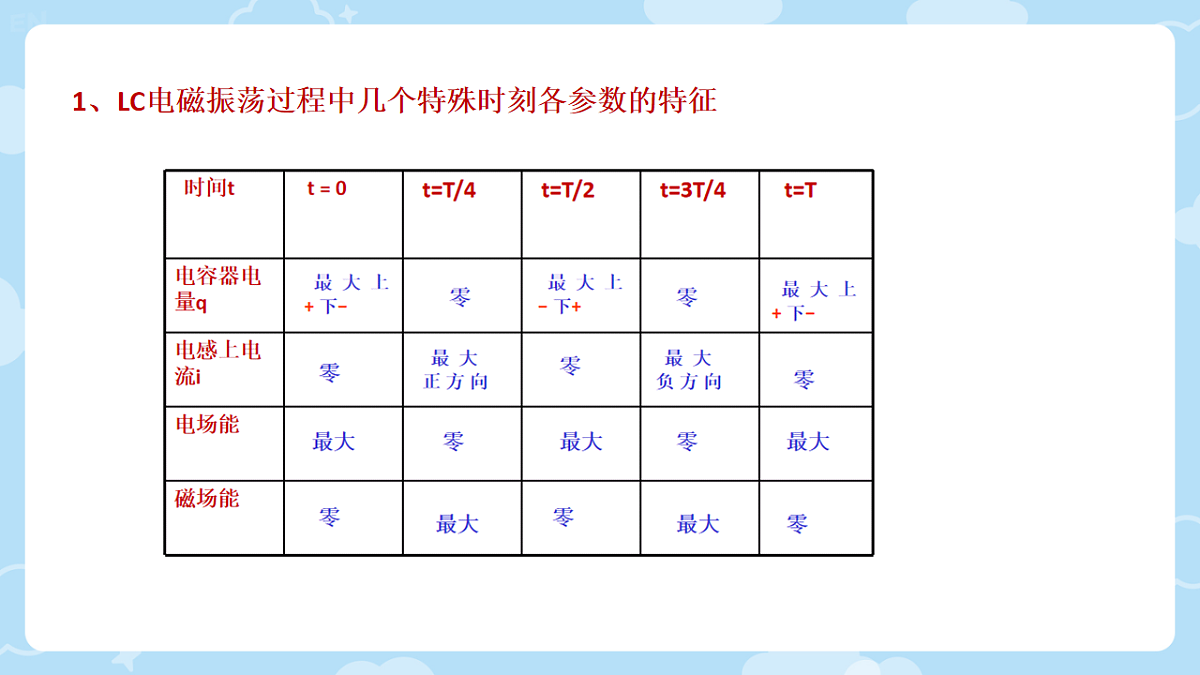

1、LC电磁振荡过程中几个特殊时刻各参数的特征
2、LC电磁振荡的特点：
LC回路工作过程具有对称性和周期性，可归结为：
(1)、两个物理过程：
放电过程：电场能转化为磁场能，q↓→ i↑
充电过程：磁场能转化为电场能，q↑ → i↓
(2)、两个特殊状态：
充电完毕状态：磁场能向电场能转化完毕，电场能最大，磁场能最小
放电完毕状态：电场能向磁场能转化完毕，磁场能最大，电场能最小
3、LC电磁振荡的变化规律：
(1)总能量守恒＝电场能＋磁场能＝恒量
(2)电场能与磁场能交替转化
4、LC电磁振荡过程中各参数的变化规律图像
在振荡电路产生振荡电流的过程中，电容器极板上的电荷、通过线圈的电流，以及跟电荷和电流相联系的电场和磁场都发生周期性的变化，这种现象叫电磁振荡。
二、电磁振荡中的能量变化
1．无阻尼振荡：在电磁振荡中，如果没有能量损失，振荡电流的振幅保持不变，这种振荡叫做无阻尼振荡，也叫做等幅振荡。
2．阻尼振荡：任何电磁振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减小，这种振荡叫做阻尼振荡，或叫做减幅振荡。 （1）振荡电路中的能量损耗有一部分转化为内能（产生焦耳热），还有一部向外辐射出去而损失． （2）如果用振荡器不断地将电源的能量补充到振荡电路中去，就可以保持等幅振荡。
三、电磁振荡的周期和频率
（1）式中各物理量T、L、C、f的单位分别是s、H、F、Hz．（2）适当地选择电容器和线圈，可使振荡电路物周期和频率符合我们的需要．
例2、（多选）如图所示的振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在增强则此时 （ ）　A．a点电势比b点低　B．电容器两极板间场强正在减小　C．电路中电场能正在增大　D．线圈中感应电动势正在减小
