从功、能两个方面来看电源的作用是什么？
电源是通过非静电力做功把其他形式能转化为电能的装置。
在电磁感应现象中，哪一种作用扮演了非静电力的角色 ？

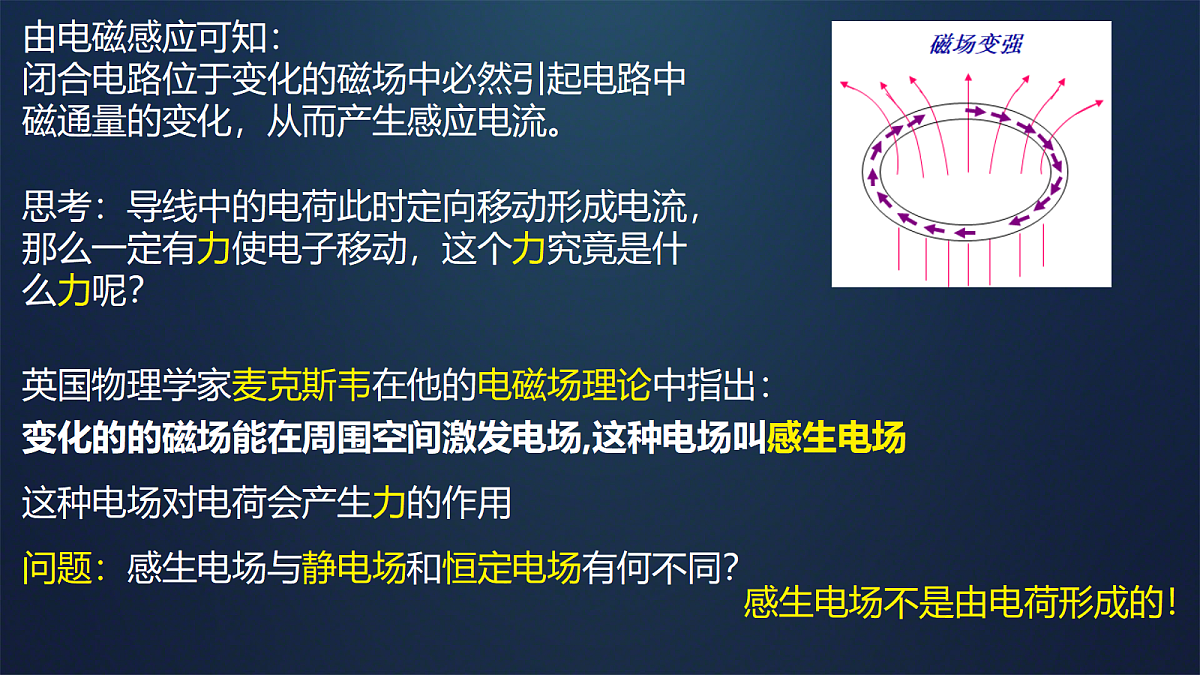

由电磁感应可知：闭合电路位于变化的磁场中必然引起电路中磁通量的变化，从而产生感应电流。
思考：导线中的电荷此时定向移动形成电流，那么一定有力使电子移动，这个力究竟是什么力呢？
英国物理学家麦克斯韦在他的电磁场理论中指出：
变化的的磁场能在周围空间激发电场,这种电场叫感生电场
这种电场对电荷会产生力的作用
问题：感生电场与静电场和恒定电场有何不同？
感生电场不是由电荷形成的！
1.如果环有个小缺口却不闭合，有感应电流吗？ 有感应电动势吗？如果有，正电荷聚在哪一端？ 哪一端相当于电源的正极？　
划重点！！那么问题来了--------
2.如果是塑料环，有感应电流吗？有感应电动势吗？有感生电场吗？
结论：感生电场是否存在只取决于有无磁场变化.与是否存在导体及是否存在闭合电路无关

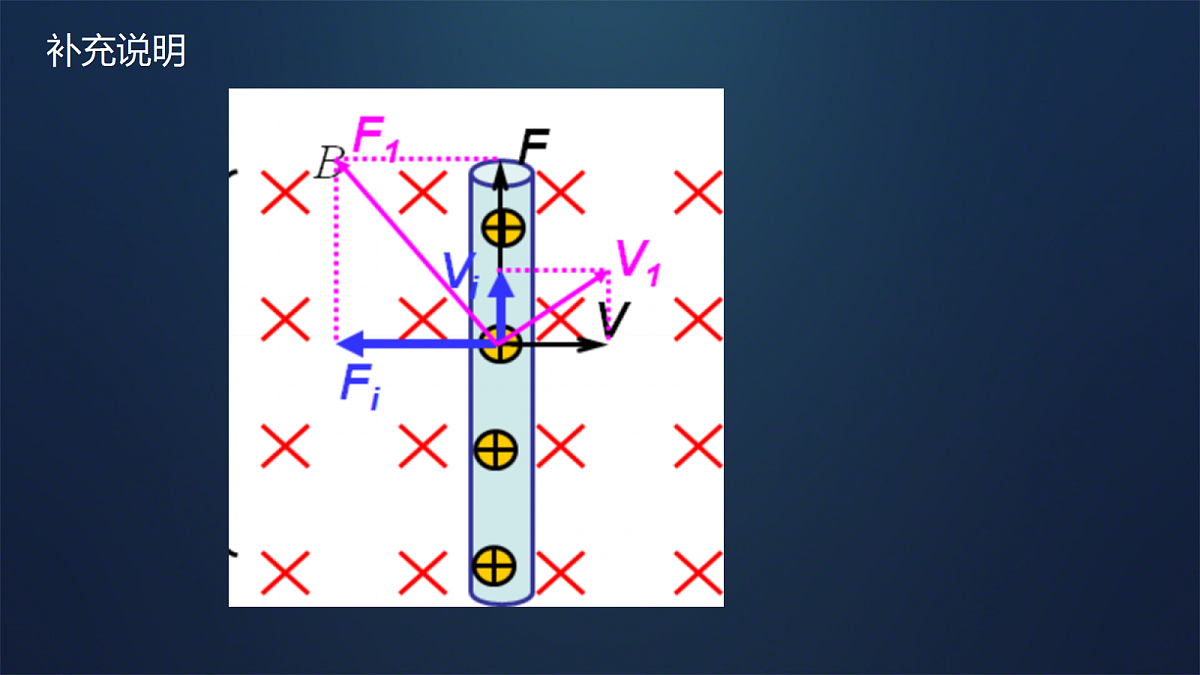

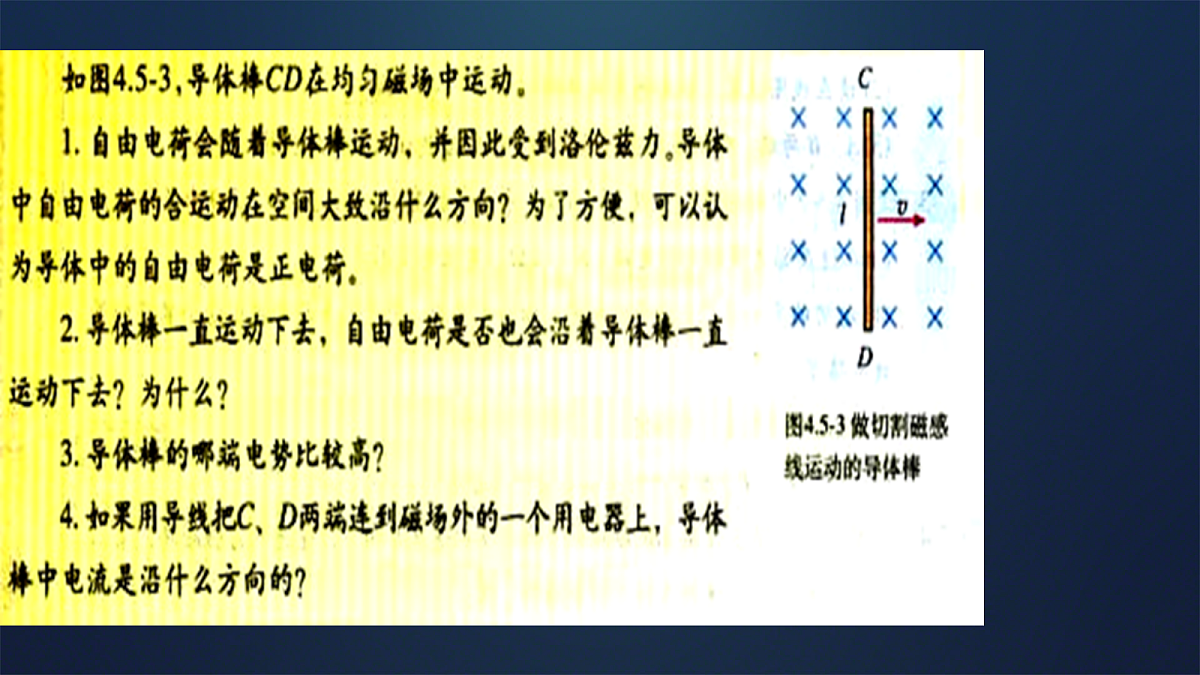

1．导体中自由电荷（正电荷）具有水平方向的速度，由左手定则可判断受到沿棒向上的洛伦兹力作用，其合运动是斜向上的
2．自由电荷不会一直运动下去。因为C、D两端聚集电荷越来越多，在CD棒间产生的电场越来越强，当电场力等于洛伦兹力时，自由电荷不再定向运动
4．导体棒中电流是由D指向C的
思考：这个例子中，哪一种作用扮演了非静电力的角色？
动生电动势的非静电力与洛伦兹力有关
开关闭合（断开），或改变滑动片的位置
由磁场变化而引起的电动势
由导体运动而引起的电动势
电磁感应现象的两类情况
特点：（1）不由电荷产生
（2）闭合曲线，又称涡旋电场
（3）存在于空间之中，与是否存在闭合电路无关
2.感生电动势：由感生电场产生的感应电动势
1.定义：由于导体切割磁感线运动而产生
qE=qvB=qU/L
4.方向：楞次定律和右手定则
§2.3 涡流、电磁阻尼和电磁驱动
当磁场变化时，在磁场周围会产生感生电场，使导体中的自由电子定向移动产生感应电流，像水中漩涡样的感应电流，我们把它叫涡电流。简称涡流。
1、涡流的热效应 (1)真空冶炼炉 原理？优点？
真空冶炼炉，炉外有线圈，线圈中通入反复变化的电流，炉内的金属中产生涡流．涡流产生的热量使金属熔化．这样能防止空气中杂质进入金属，可以冶炼高质量的合金。
1、涡流的热效应 (2)电磁炉
探雷器的长柄线圈中，通有变化的电流，在其周围就产生变化的磁场，埋在地下的金属物品，由于电磁感应而形成涡流，涡流的磁场反过来又作用于线圈，使仪器报警。
机场、车站及重要场所的安检门及工作人员手上的探测器，也是利用与探雷器类似的电磁感应原理使仪器报警，来探测进出人员身上携带的金属物品
线圈中流过变化的电流,在铁芯中产生的涡流使铁芯发热,浪费了能量,还可能损坏电器
防止（减少涡流的途径）：
①增大铁芯材料的电阻率,常用的材料是硅钢
②用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯。
1.电磁阻尼：（导体先动）当导体在磁场中运动时,感应电流会使导体受到安培力,安培力的方向总是阻碍导体的运动——电磁阻尼
(1)为什么用铝框做线圈骨架？
(2)微安表的表头在运输时为何应该把两个接线柱连在一起？
电磁驱动：（磁场先动）当磁场相对于导体转动时，在导体中会产生感应电流，感应电流使导体受到安培力的作用而运动起来的现象。
线圈转动与磁铁同向，但转速小于磁铁，即同向异步。
