高中物理人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动教学课件ppt，共30页。PPT课件主要包含了磁悬浮列车，交流感应电动机，课堂总结等内容，欢迎下载使用。

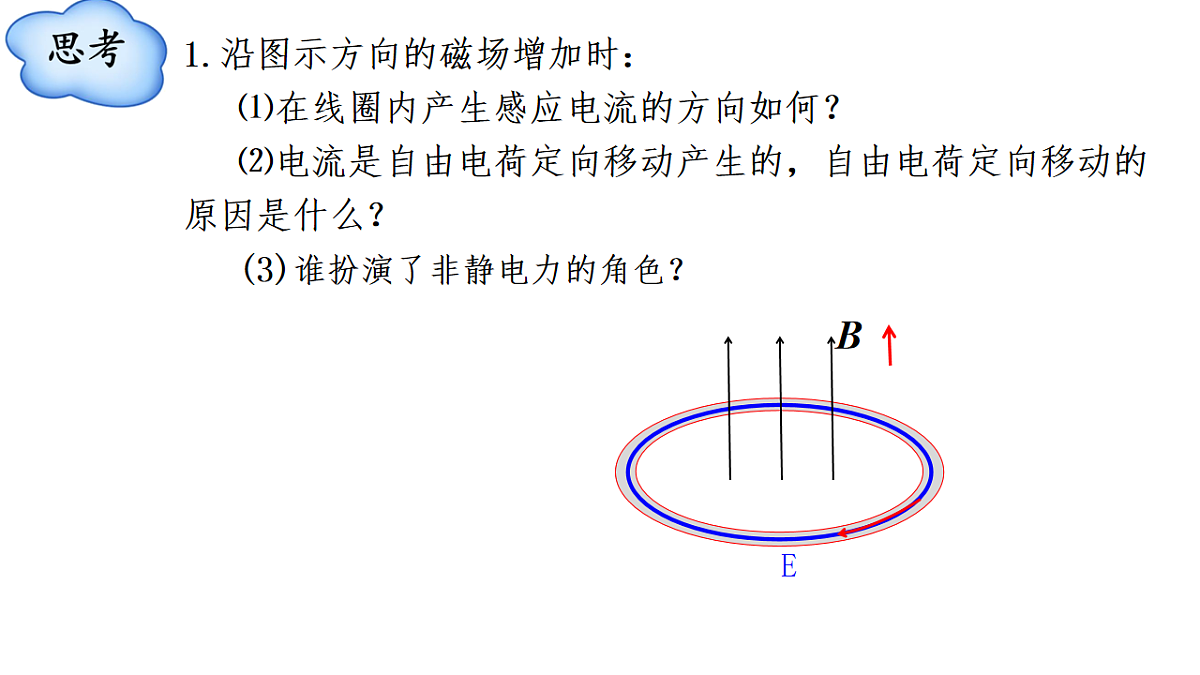

1.沿图示方向的磁场增加时： ⑴在线圈内产生感应电流的方向如何？ ⑵电流是自由电荷定向移动产生的，自由电荷定向移动的原因是什么？ (3)谁扮演了非静电力的角色？

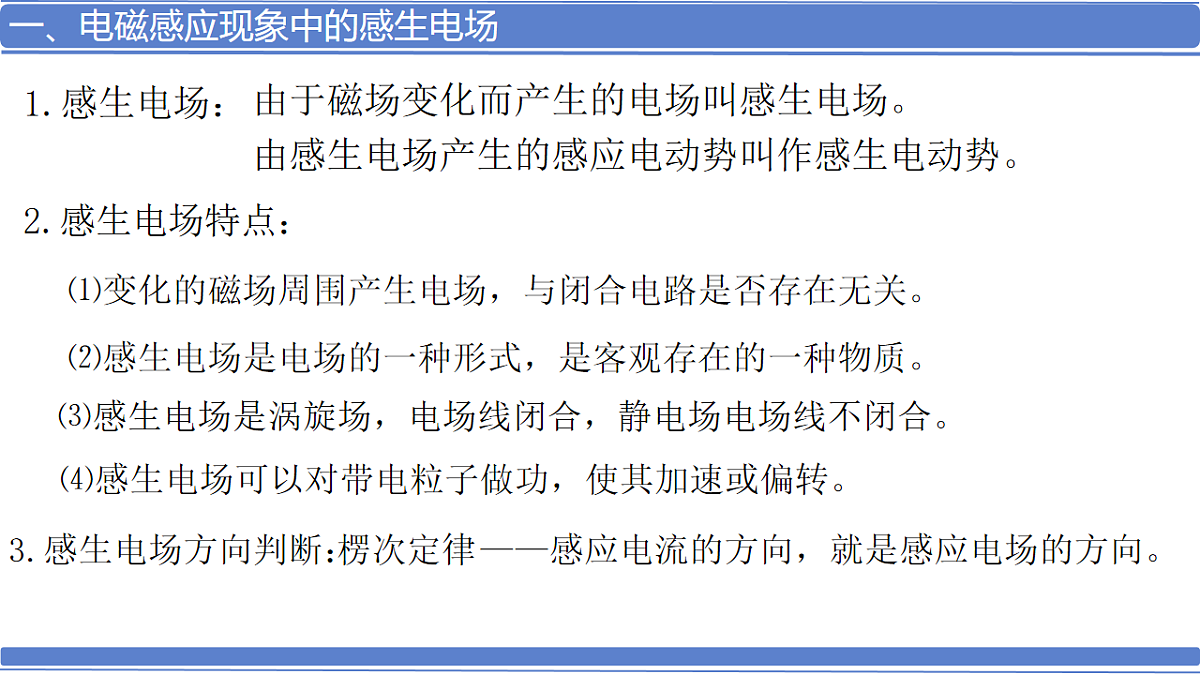

由于磁场变化而产生的电场叫感生电场。由感生电场产生的感应电动势叫作感生电动势。
⑴变化的磁场周围产生电场，与闭合电路是否存在无关。
⑵感生电场是电场的一种形式，是客观存在的一种物质。
⑶感生电场是涡旋场，电场线闭合，静电场电场线不闭合。
⑷感生电场可以对带电粒子做功，使其加速或偏转。
3.感生电场方向判断：
——感应电流的方向，就是感应电场的方向。

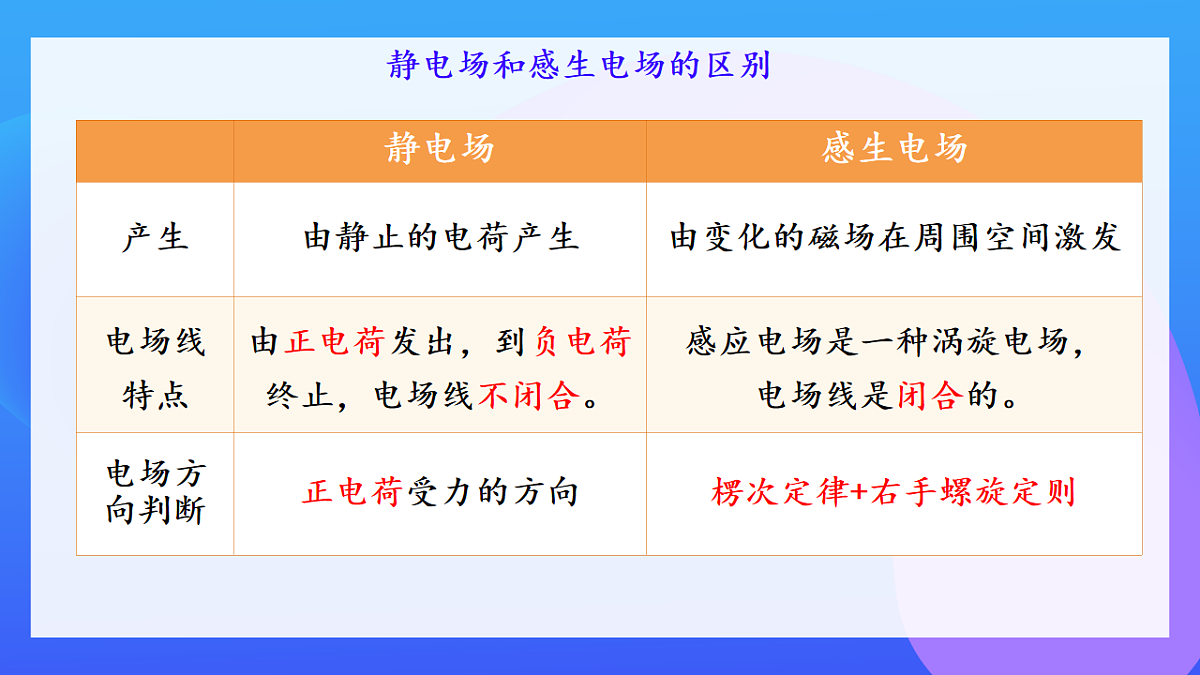

静电场和感生电场的区别

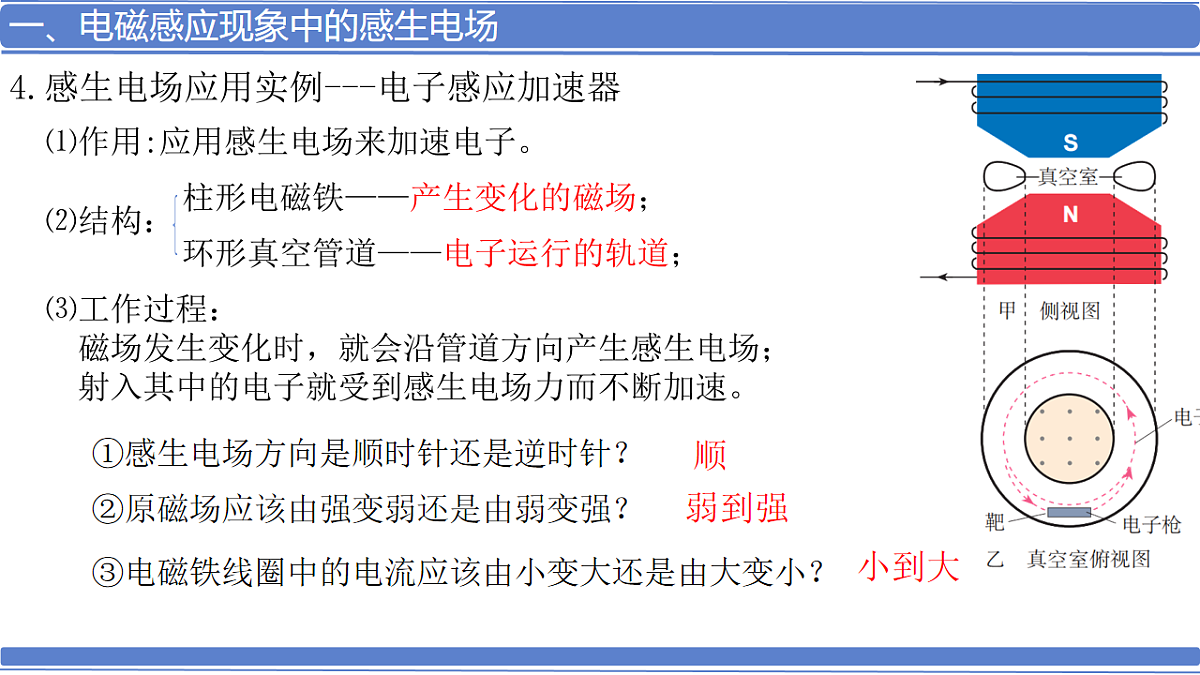

4.感生电场应用实例---电子感应加速器
⑴作用:应用感生电场来加速电子。
环形真空管道——电子运行的轨道；
⑶工作过程： 磁场发生变化时，就会沿管道方向产生感生电场； 射入其中的电子就受到感生电场力而不断加速。
柱形电磁铁——产生变化的磁场；

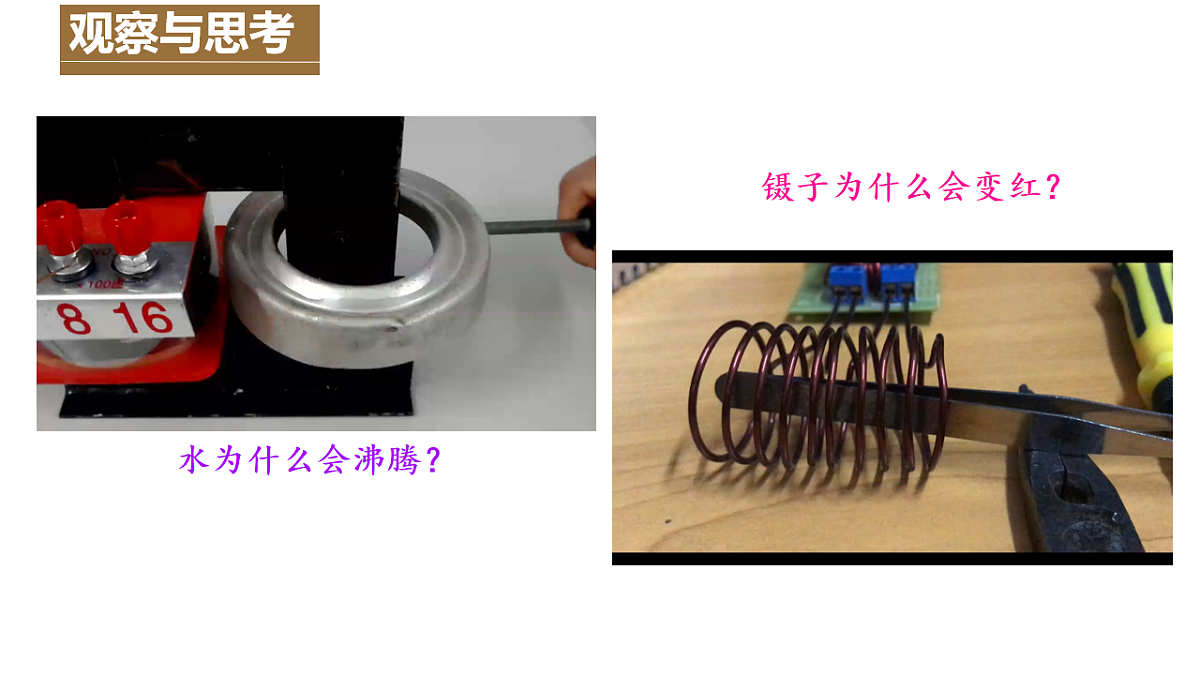

⑴涡流热效应：真空冶炼炉，电磁炉、高频焊接。
电磁炉的台面下布满了金属导线缠绕的线圈，当通上交替变化极快的交流电时，在台板与铁锅底之间产生强大的交变的磁场，磁感线穿过锅体，使锅底产生强涡流，当涡流受材料电阻的阻碍时，就放出大量的热量，将饭菜煮熟。
⑵涡流磁效应：金属探测器，探雷器，安检门。
途径一：增大铁芯电阻率。途径二：相互绝缘的硅钢片叠成铁芯代替整块硅钢。
2.如图所示，一个单匝线圈落入磁场中，(1)分析它在图示位置时感应电流的方向和所受安培力的方向。(2)安培力对线圈的运动有什么影响？
当导体在磁场中运动时，感应电流会使导体受到安培力，安培力总是阻碍导体的运动。
当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动——电磁阻尼。
问题1：磁式电流表为什么用铝框做线圈骨架？
（1）假定仪表工作时指针向右转动，铝框中感应电流沿什么方向？
（2）铝框由于转动产生感应电流，铝框会受安培力，安培力是沿什么方向的？
（3）安培力对铝框的转动产生什么影响？
（4）使用铝框做线圈骨架有什么好处？
问题2：为什么灵敏电流表在运输时总要用导体把两个接线柱连在一起?
3.如图所示，一个铝框放在蹄形磁体的两个磁极间，可以绕支点自由转动。转动磁体，观察铝框的运动。
如果磁场相对于导体转动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动。
磁悬浮的基本原理很简单，就是利用“同性相斥、异性相吸”的电磁原理，让磁铁对抗地心引力，让车辆悬浮起来（一般情况下不超过1厘米），然后利用电磁驱动力引导，推动列车前行。
连接到三相电源时能产生旋转的磁场
一种交流感应电动机的结构
电磁阻尼和电磁驱动的比较
【例1】物理学的基本原理在生产生活中有着广泛应用．下面列举的四种器件中，在工作时利用了电磁感应现象的是(　　)
【例2】(多选)下列器具的工作原理与涡流有关的是(　　) A.家用电磁炉 B.家用微波炉 C.变压器的铁芯用多块硅钢片粘在一起 D.风扇转动时扇叶与空气摩擦发热
【例3】(多选)电表中的指针和电磁阻尼器如图所示,下列说法正确的是(　　)A.2是磁铁,在1中产生涡流B.1是磁铁,在2中产生涡流C.该装置的作用是使指针能够转动D.该装置的作用是使指针能很快地稳定
【例4】如图所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况(　　)A．都做匀速运动B．铁球、铝球都做减速运动C．铁球做加速运动，铝球做减速运动D．铝球、木球做匀速运动
【例5】(多选)如图所示,一闭合铝环套在一根光滑平杆上,当条形磁铁靠近它时,下列结论正确的是(　　)A.N极靠近铝环时,铝环将向左运动B.S极靠近铝环时,铝环将向左运动C.N极靠近铝环时,铝环将向右运动D.S极靠近铝环时,铝环将向右运动
