高中物理人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册涡流、电磁阻尼和电磁驱动教学课件ppt，共11页。PPT课件主要包含了类平抛运动，匀速圆周运动，感生电场，感生电场特点，楞次定律，⑵结构，磁效应，电磁驱动，交流感应电动机等内容，欢迎下载使用。

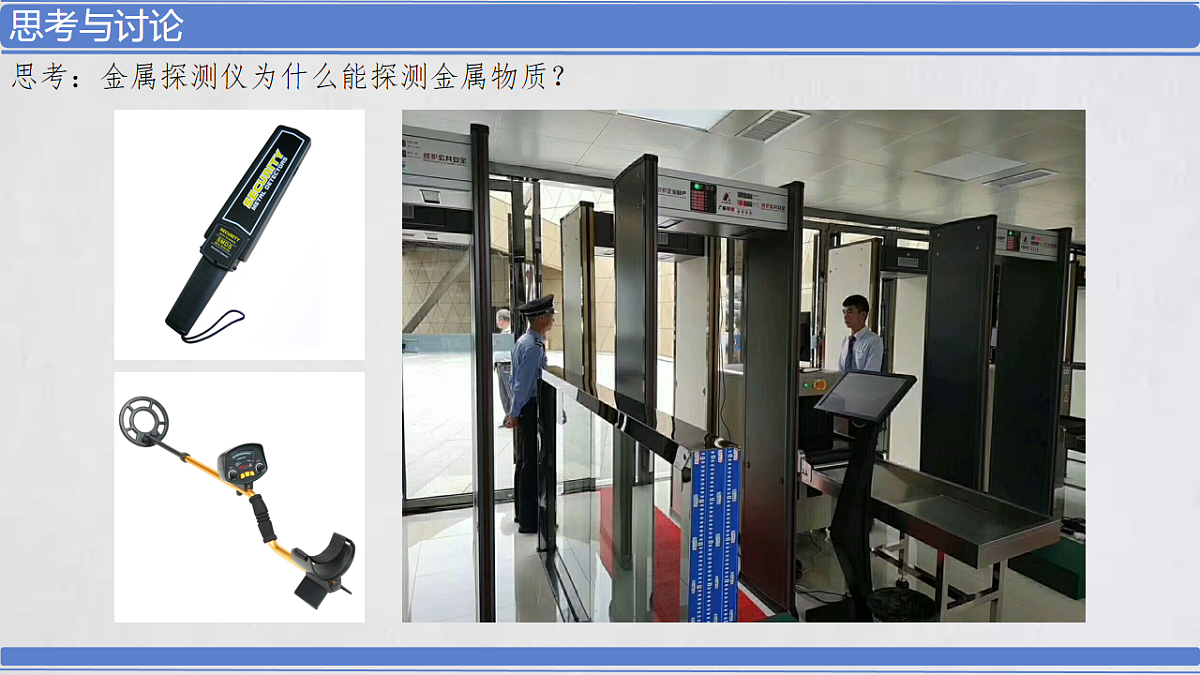

思考：金属探测仪为什么能探测金属物质？

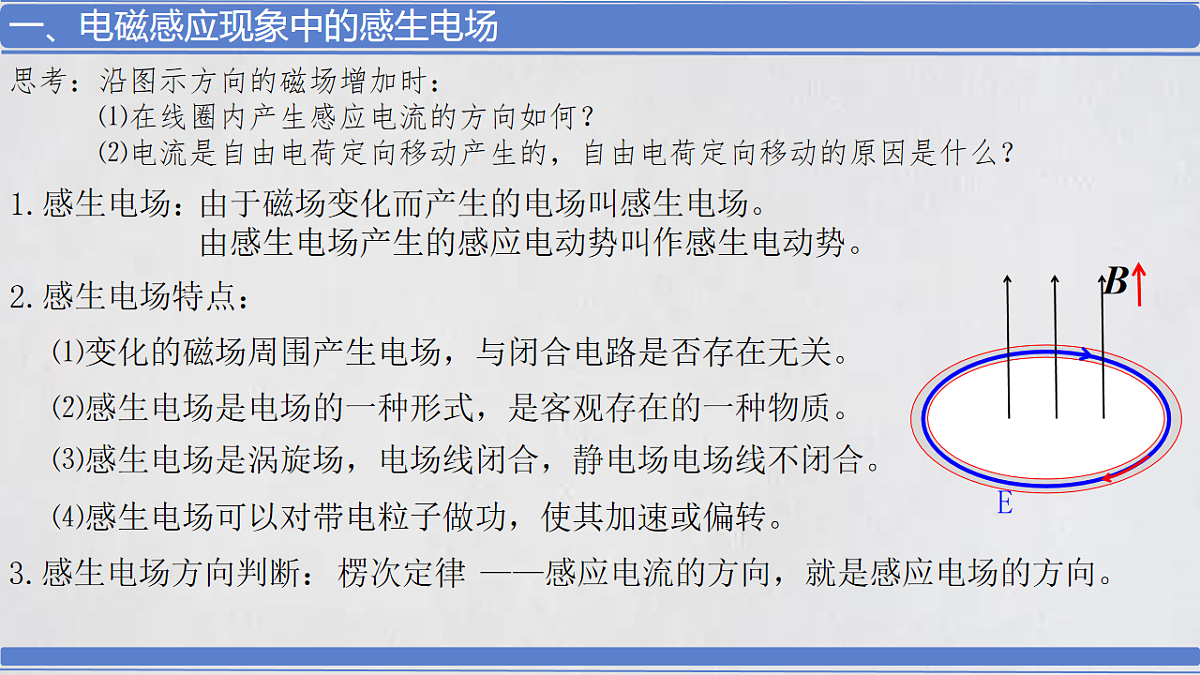

思考：沿图示方向的磁场增加时： ⑴在线圈内产生感应电流的方向如何？ ⑵电流是自由电荷定向移动产生的，自由电荷定向移动的原因是什么？
由于磁场变化而产生的电场叫感生电场。由感生电场产生的感应电动势叫作感生电动势。
⑴变化的磁场周围产生电场，与闭合电路是否存在无关。
⑵感生电场是电场的一种形式，是客观存在的一种物质。
⑶感生电场是涡旋场，电场线闭合，静电场电场线不闭合。
⑷感生电场可以对带电粒子做功，使其加速或偏转。
3.感生电场方向判断：
——感应电流的方向，就是感应电场的方向。

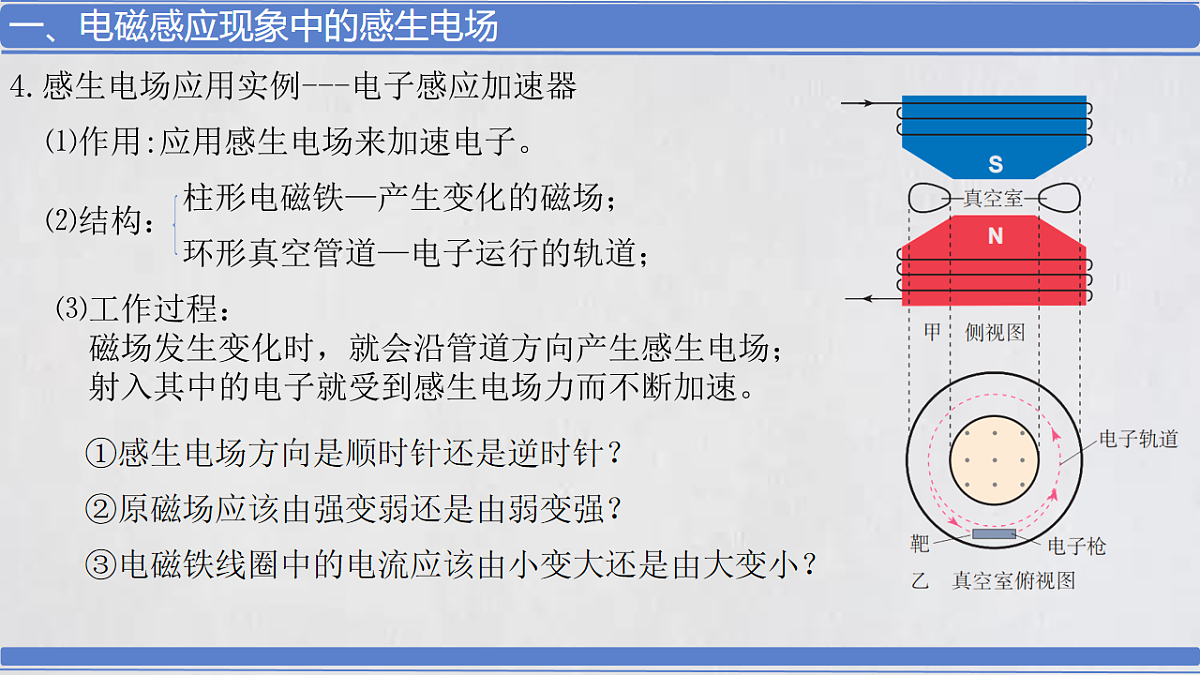

4.感生电场应用实例---电子感应加速器
⑴作用:应用感生电场来加速电子。
环形真空管道—电子运行的轨道；
⑶工作过程： 磁场发生变化时，就会沿管道方向产生感生电场； 射入其中的电子就受到感生电场力而不断加速。
①感生电场方向是顺时针还是逆时针？
②原磁场应该由强变弱还是由弱变强？
③电磁铁线圈中的电流应该由小变大还是由大变小？
柱形电磁铁—产生变化的磁场；

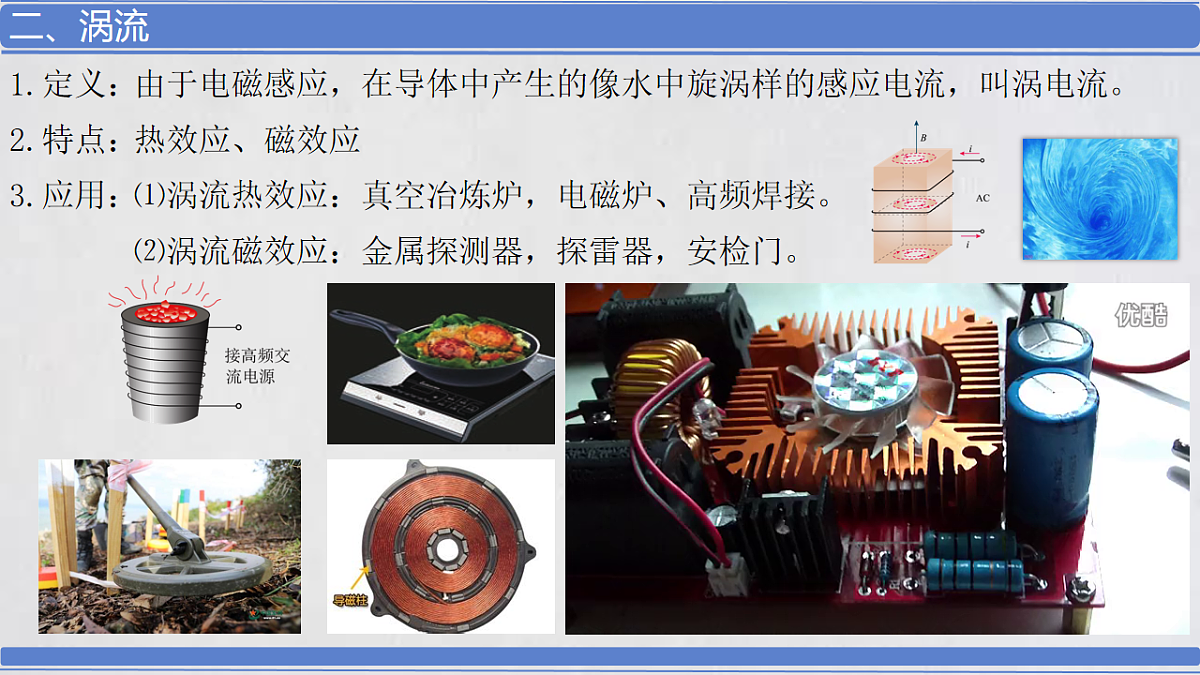

由于电磁感应，在导体中产生的像水中旋涡样的感应电流，叫涡电流。
⑴涡流热效应：真空冶炼炉，电磁炉、高频焊接。
⑵涡流磁效应：金属探测器，探雷器，安检门。
电动机、变压器等设备中应防止铁芯中涡流过大而导致浪费能量
⑴途径一：增大铁芯电阻率。⑵途径二：相互绝缘的硅钢片叠成铁芯代替整块硅钢。
思考：如图所示，一个单匝线圈落入磁场中，分析它在图示位置时感应电流的方向和所受 安培力的方向。安培力对线圈的运动有什么影响？
当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体相对运动的现象。
阻尼摆、磁电式仪表、电气机车的电磁制动等
思考：为什么灵敏电流表在运输时总要用导体把两个接线柱连 在一起?
思考：如图所示，一个铝框放在蹄形磁体的两个磁极间，可以绕支点自由转动。转动磁 体，观察铝框的运动。怎样解释铝框的运动？
如果磁场相对于导体转动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动。
3.电磁阻尼和电磁驱动的比较
例1.如图所示，一个水平放置的玻璃圆环形小槽，槽内光滑，槽宽度和深度处处相同。现 将一直径略小于槽宽的带正电小球放在槽中，让它获得一初速度v0，与此同时，有一 变化的磁场垂直穿过玻璃圆环形小槽外径所对应的圆面积，磁感应强度的大小跟时间 成正比例增大，方向竖直向下。设小球在运动过程中电荷量保持不变，则 A.小球的向心力大小不变 B.小球的向心力大小不断增大 C.磁场力对小球做了功 D.小球受到的磁场力大小与时间成正比
