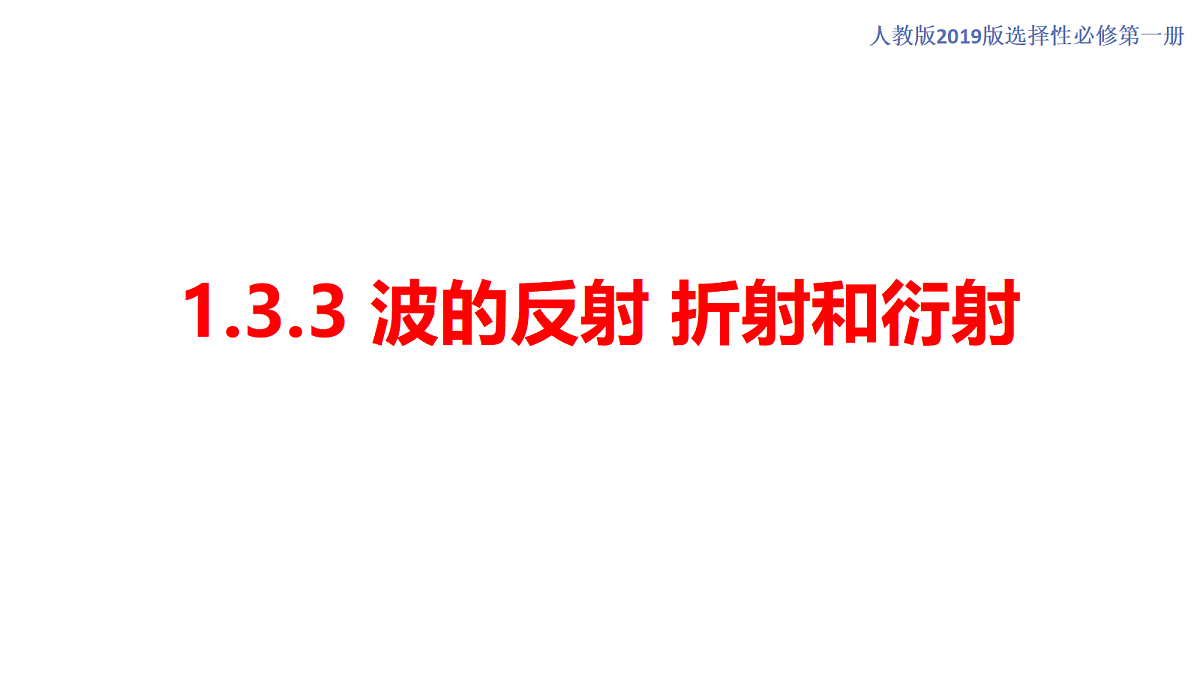

人教版（2019）物理选修一第三章第3节 波的反射、折射和衍射 (4)教学课件PPT

这是一份高中物理人教版 (2019)选择性必修 第一册波的反射、折射和衍射教学ppt课件，共15页。PPT课件主要包含了波的反射，波的折射，波的衍射，障碍物，ACD等内容，欢迎下载使用。

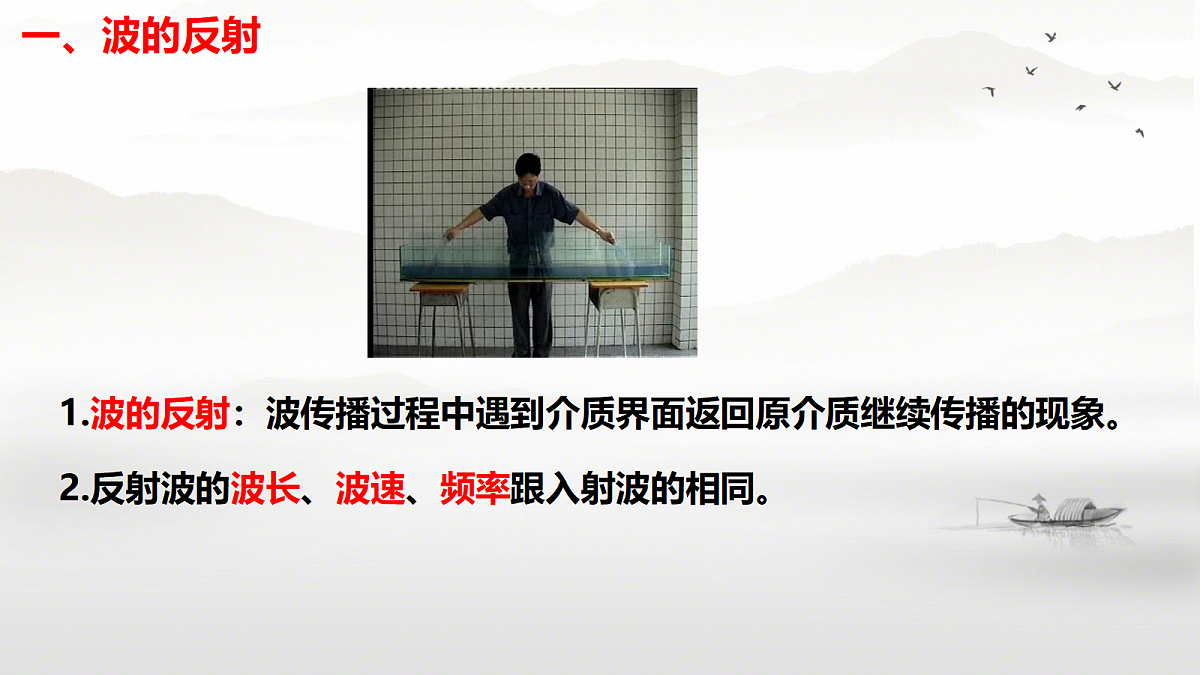

1.波的反射：波传播过程中遇到介质界面返回原介质继续传播的现象。2.反射波的波长、波速、频率跟入射波的相同。

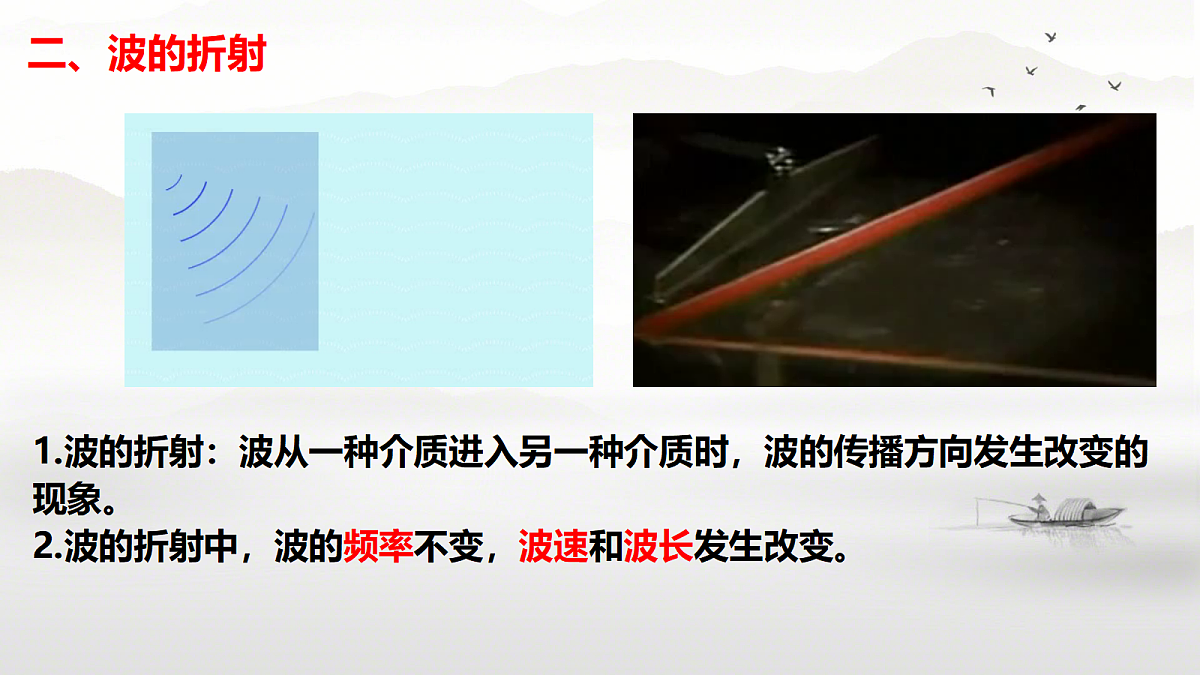

1.波的折射：波从一种介质进入另一种介质时，波的传播方向发生改变的现象。2.波的折射中，波的频率不变，波速和波长发生改变。

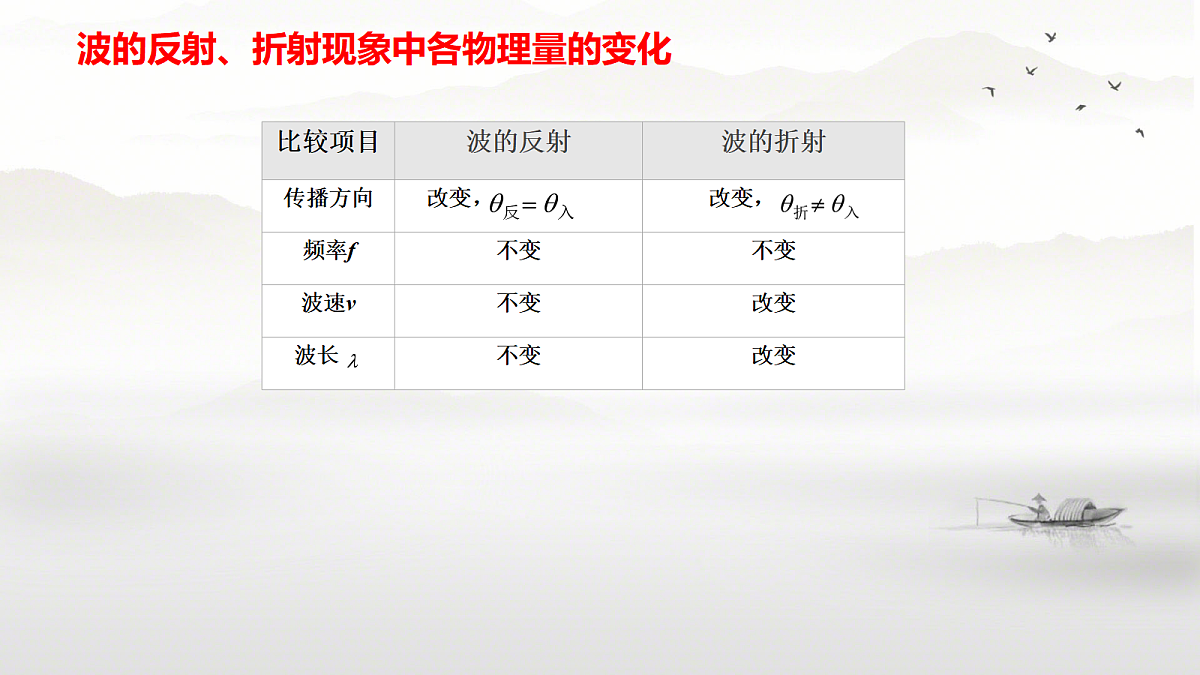

波的反射、折射现象中各物理量的变化

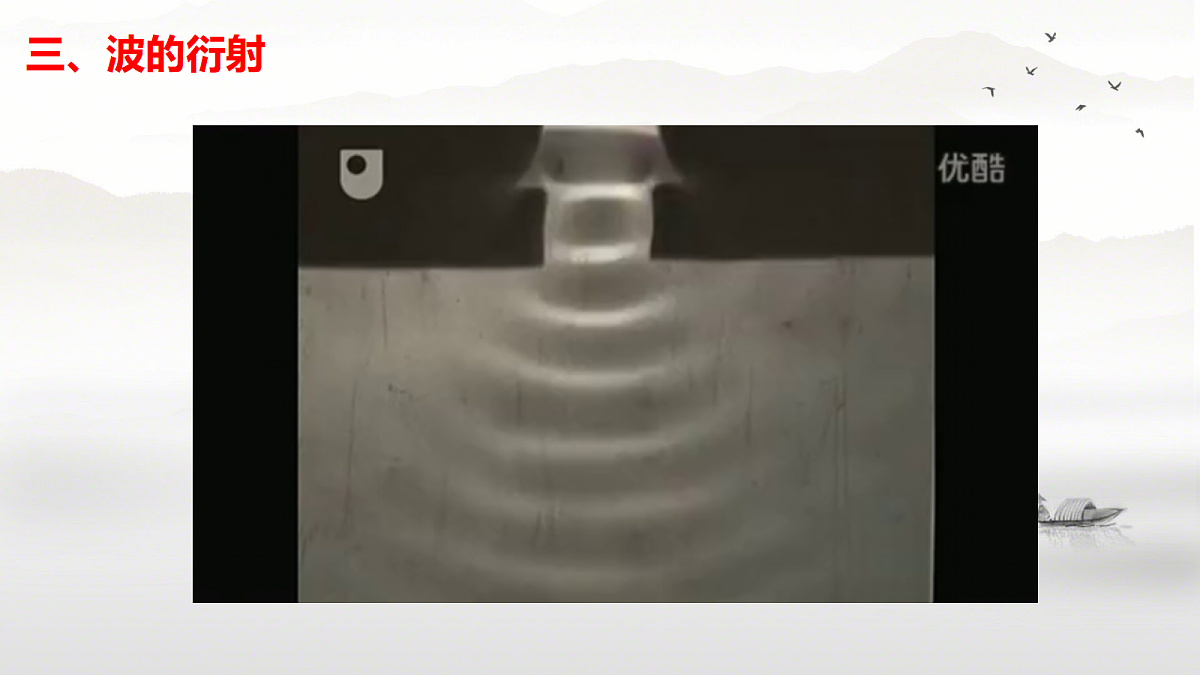

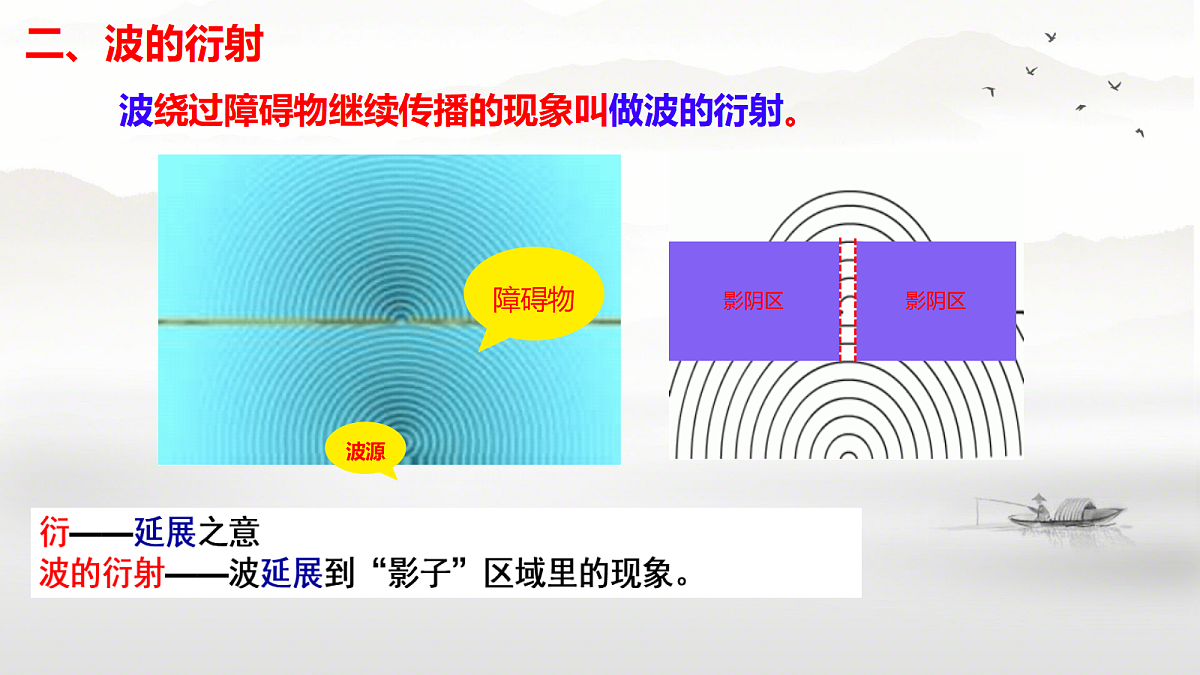

波绕过障碍物继续传播的现象叫做波的衍射。

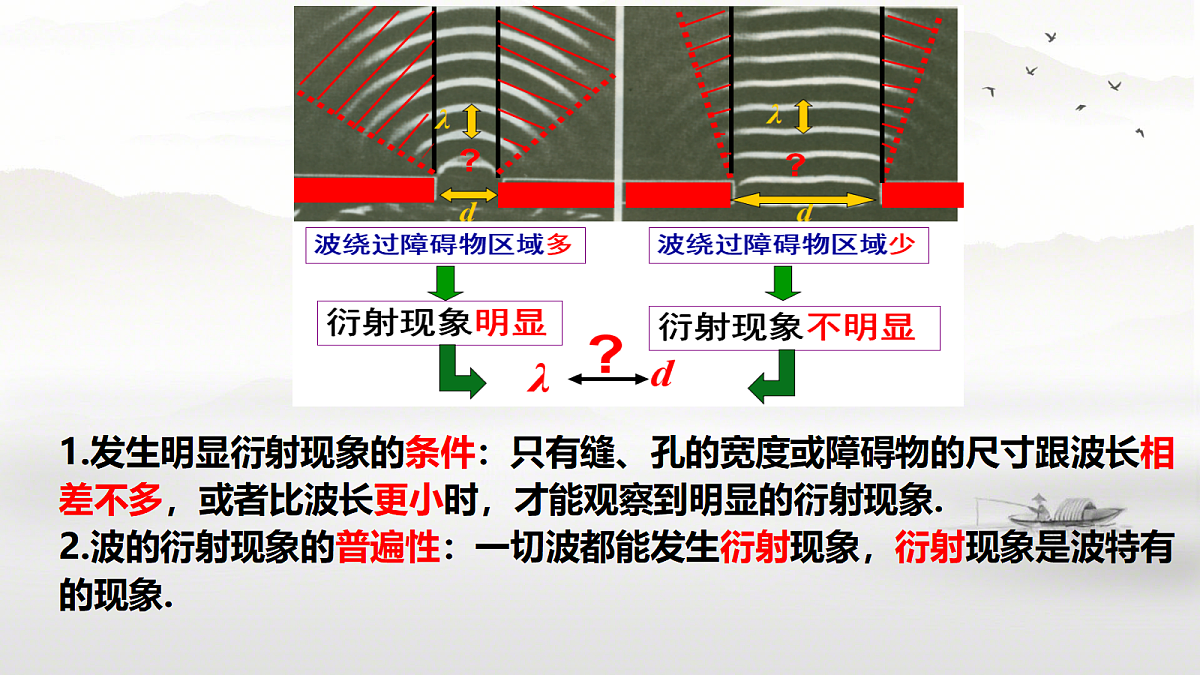

1.发生明显衍射现象的条件：只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象.2.波的衍射现象的普遍性：一切波都能发生衍射现象，衍射现象是波特有的现象.
1．如图所示，O是水面上一波源，实、虚线分别表示该时刻的波峰、波谷，A是挡板，B是小孔。不考虑波的反射因素，则再经过一段时间后，关于水面上的波形分布情况，下列说法正确的是（　　）A．整个区域都分布有水波B．阴影Ⅰ以外区域分布有水波C．阴影Ⅱ以外区域分布有水波D．阴影Ⅰ、Ⅱ、Ⅲ都没有水波
2．如图所示，在水槽中放两块挡板，挡板中间留一个狭缝，观察水波经过狭缝后的传播情况。已知水波的波长不变，但狭缝的宽度不同，甲图狭缝较宽，乙图狭缝较窄。下列说法正确的是（　　）A．机械波经过狭缝后均沿直线传播B．甲图狭缝宽度比波长大得较多，衍射现象比较明显C．乙图狭缝宽度跟波长相差不大，衍射现象比较明显D．甲、乙两图中波的衍射现象均不明显
3．声波是一种机械波，在空气中传播速度约为340 m/s，人能听到的声波频率在20 Hz到20000 Hz之间，对于波长为34 m的声波，下列说法正确的是（　　）A．在水中它比波长为20 m的声波传播得更快一些B．不能产生衍射现象C．它不能被人听到D．不能产生反射现象
4．下列现象不属于波的明显衍射现象的是（　 　）A．“隔墙有耳”B．“空山不见人，但闻人语声”C．河中芦苇后面没有留下无波的区域D．池中假山前有水波，假山后无水波
5．在水波槽的衍射实验中，打击水面的振子振动频率是10Hz，水波在水槽中的传播速度为0.5m/s。为能观察到显著的衍射现象，小孔的宽度可以为（　　）A．0.15mB．0.05mC．0.5mD．5m
6．一列简谐横波在t=0.6s时的波形图如图甲所示，此时P、Q两质点的位移相等，波上x=15m处的质点A的振动图象如图乙所示，则以下说法正确的是（　　）A．这列波沿x轴正方向传播B．这列波的波速为0.06m/sC．从t=0.6s时刻开始，质点P比质点Q早回到平衡位置D．若该波在传播过程中遇到一个尺寸为15m的障碍物，这列波不能发生明显衍射现象
7．一列水波通过某孔的实际情况如图所示，现把孔的尺寸变小，或者把水波的波长变大，水波通过孔后的假想情况如图四幅图所示，其假想错误的图示有（　　）
