光可以反射、折射、那么机械波是否也有同样的现象呢？
定义：当波传播到两种介质的分界面时，一部分返回来继续传播的现象。
入射线、法线、反射线在同一平面内，入射线与反射线分居法线两侧，反射角等于入射角。
（2）反射波的波长、频率、波速都跟入射波相同
（1）波遇到两种介质界面时，总存在反射

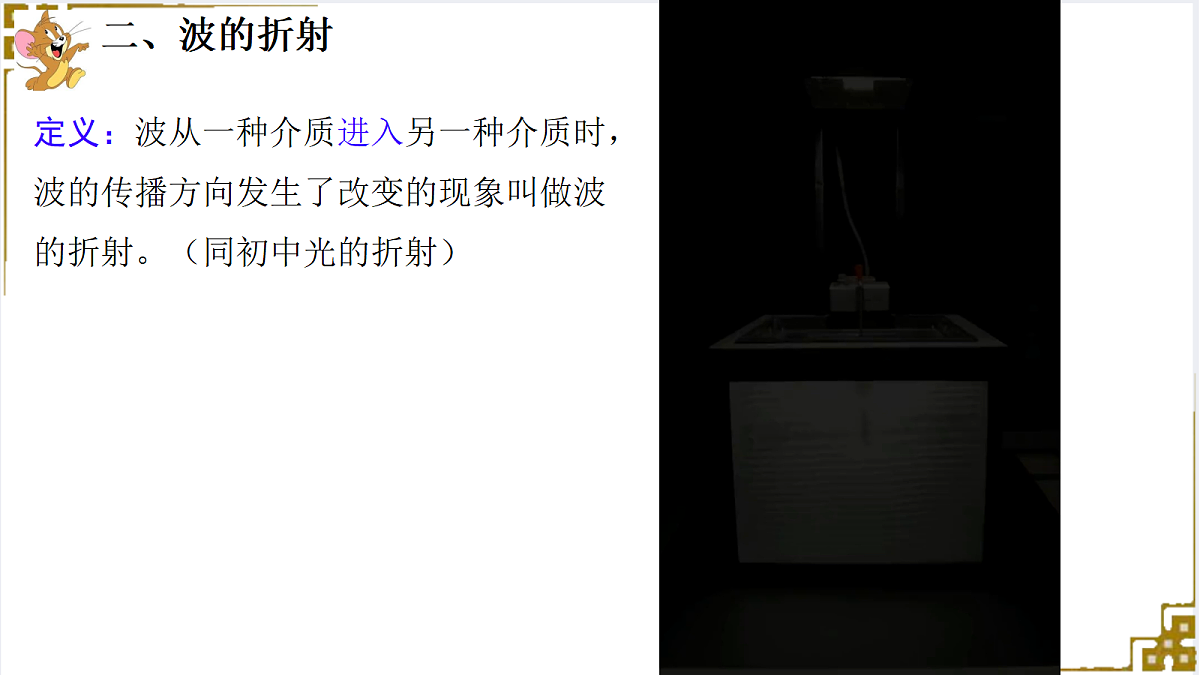

定义：波从一种介质进入另一种介质时，波的传播方向发生了改变的现象叫做波的折射。（同初中光的折射）

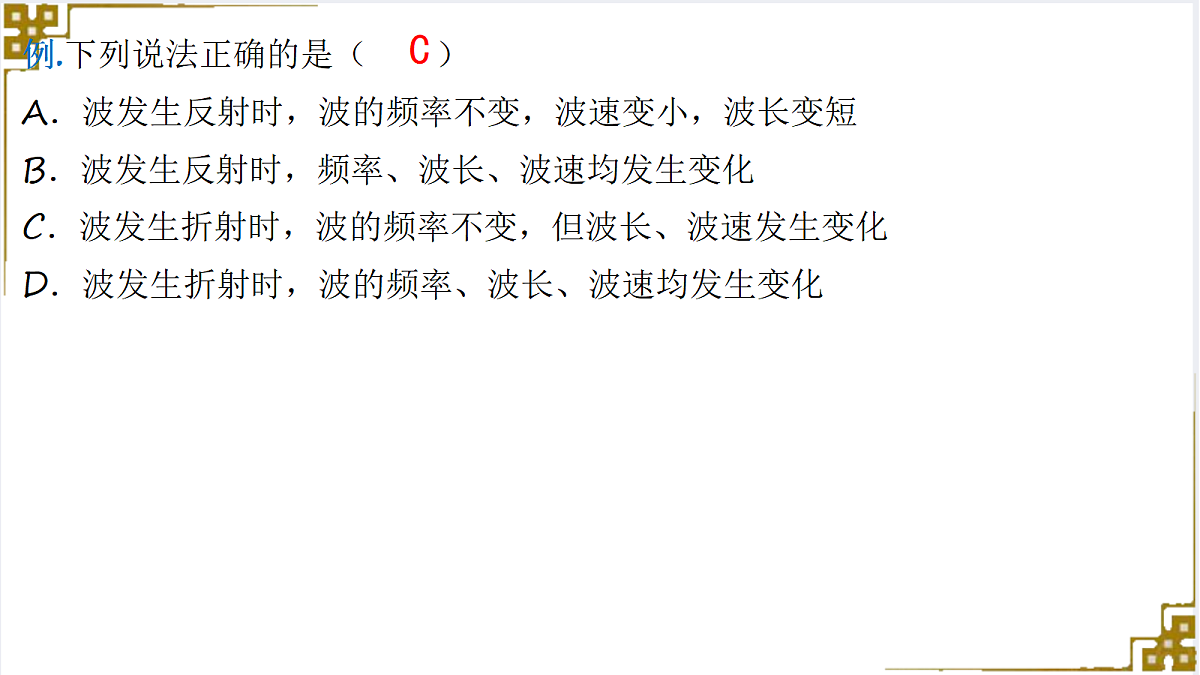

例.下列说法正确的是（　　）A．波发生反射时，波的频率不变，波速变小，波长变短B．波发生反射时，频率、波长、波速均发生变化C．波发生折射时，波的频率不变，但波长、波速发生变化D．波发生折射时，波的频率、波长、波速均发生变化

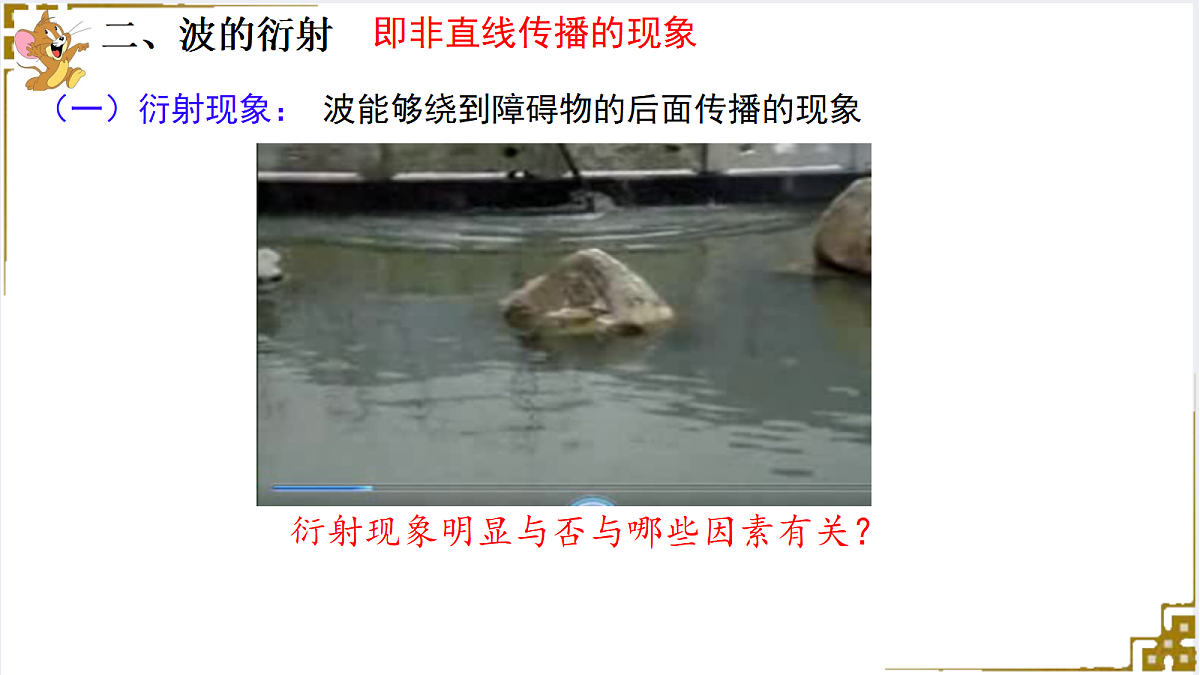

（一）衍射现象： 波能够绕到障碍物的后面传播的现象
衍射现象明显与否与哪些因素有关？
1、本实验表明：衍射现象是否明显与障碍物（缝）的宽度有关
2、本实验表明：衍射现象是否明显与波长有关
大量的实验搜集、 归纳、发现：
(二)波发生明显衍射的条件：当缝的宽度或障碍物的尺寸大小与波长相差不多或比波长小时，就能看到明显的衍射现象。（S障约小于等于λ波）
（1）衍射是波特有的现象，一切波都会产生衍射现象。
（2）衍射现象总是存在的，只有明显与不明显的差异。
（3）障碍物或孔的尺寸大小，并不是决定衍射能否发生的条件，仅是发生明显衍射的条件
（4）一般情况下，波长较大的波容易产生明显的衍射现象。
1、为什么能“闻其声不见其人”?2、要在大山后面的房舍内听广播（信号波长为1~100m）和看电视（信号波长为1~3m），哪个效果更好?
2）超声波频率高，故超声波能量大，才容易穿透皮肤和组织；
1）超声波波长短，不易衍射，在一定距离内沿直线传播，方向性好，故所拍图像清晰。
思考：“ 一叶障目, 不见泰山 ”.是光的衍射现象吗?
3、医院中有一种“B超”仪器，常用来探测人体内脏的位置及发现可能的病变，这种仪器为什么要使用超声波而不用普通的声波？
可听声波的波长:0.017--17米， 频率：20HZ--20KHZ
1、下列关于波的衍射的说法正确的是( )A.衍射是一切机械波特有的现象B.对同一列波,缝或孔(障碍物)越小,衍射现象越明显C.只有横波才能发生衍射现象,纵波不能发生衍射现象D.声波容易发生衍射是由于声波波长较大
2.以下关于波的衍射的说法，正确的是（  ）A. 波遇到障碍物时，一定会发生明显的衍射现象B. 当障碍物的尺寸比波长大得多时，会发生明显的衍射现象C. 当孔的大小比波长小时，会发生明显的衍射现象D. 通常的讲话产生的声波，经过尺寸为1m左右的障碍物时会发生明显的衍射现象
3、图中S为在水面上振动的波源，M、N是水面上的两块挡块，其中N板可以上下移动，两板中间有一狭缝，此时测得A处水没有振动，为使A处水也能发生振动，可采用的方法是（ ）A.使波源的频率增大B.使波源的频率减小C.移动N使狭缝的间距增大D.移动N使狭缝的间距减小
