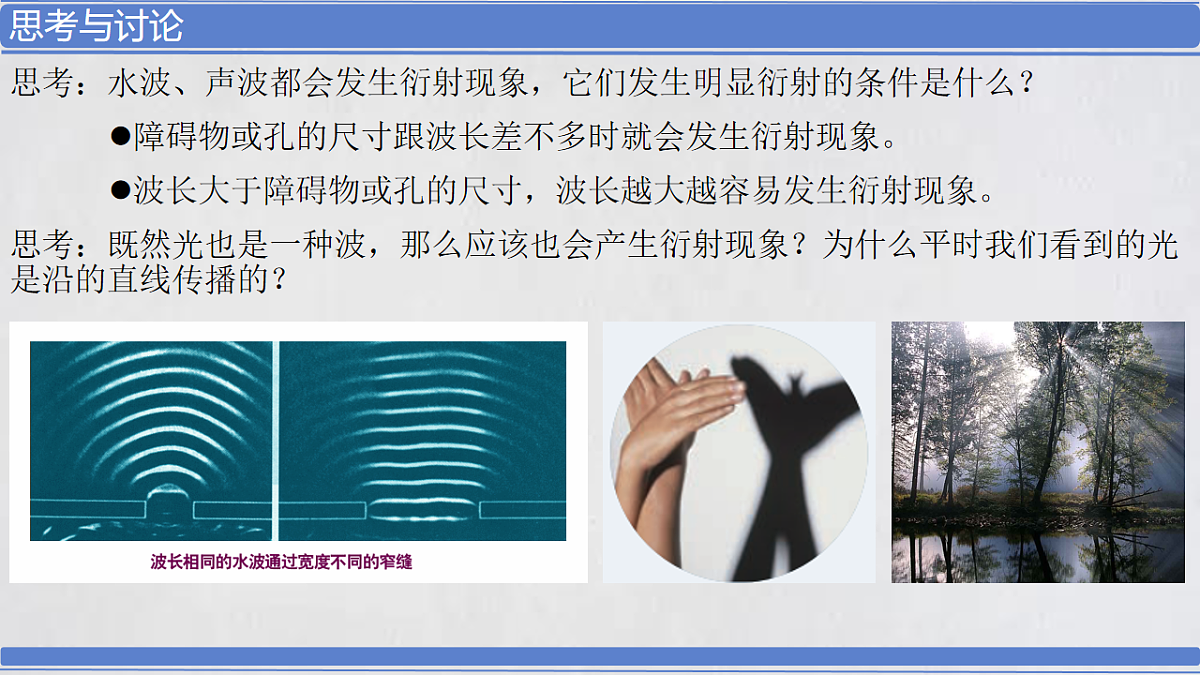

思考：水波、声波都会发生衍射现象，它们发生明显衍射的条件是什么？
障碍物或孔的尺寸跟波长差不多时就会发生衍射现象。
波长大于障碍物或孔的尺寸，波长越大越容易发生衍射现象。
思考：既然光也是一种波，那么应该也会产生衍射现象？为什么平时我们看到的光 是沿的直线传播的？

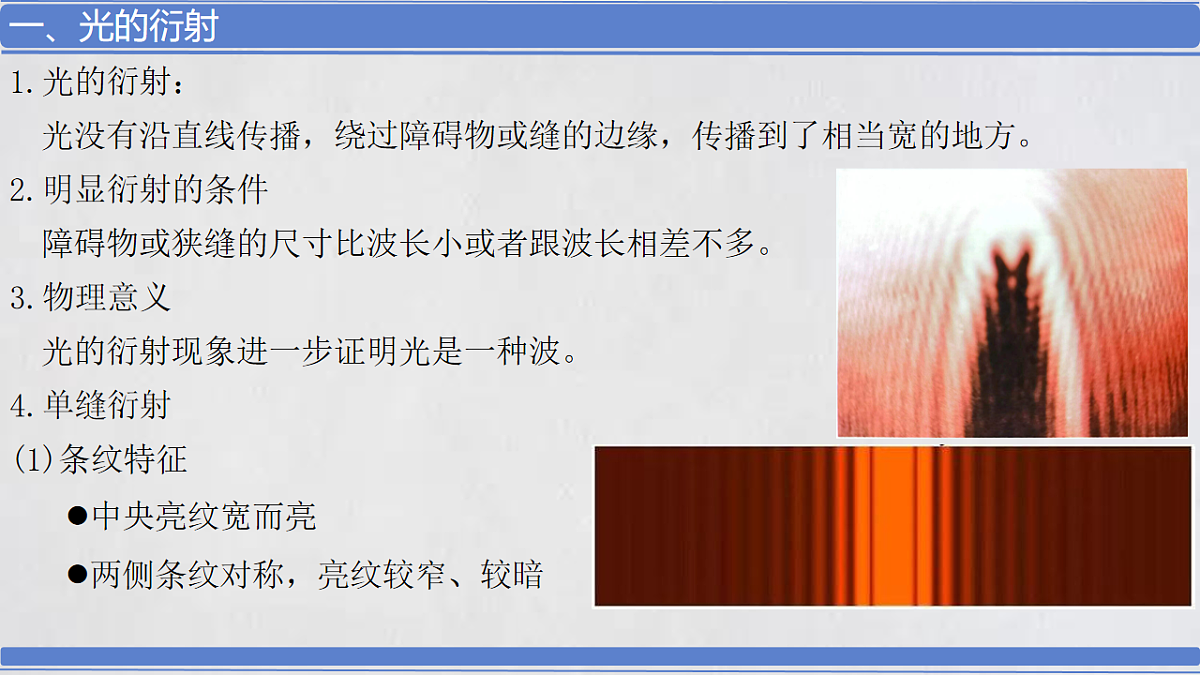

光没有沿直线传播，绕过障碍物或缝的边缘，传播到了相当宽的地方。
障碍物或狭缝的尺寸比波长小或者跟波长相差不多。
光的衍射现象进一步证明光是一种波。
两侧条纹对称，亮纹较窄、较暗

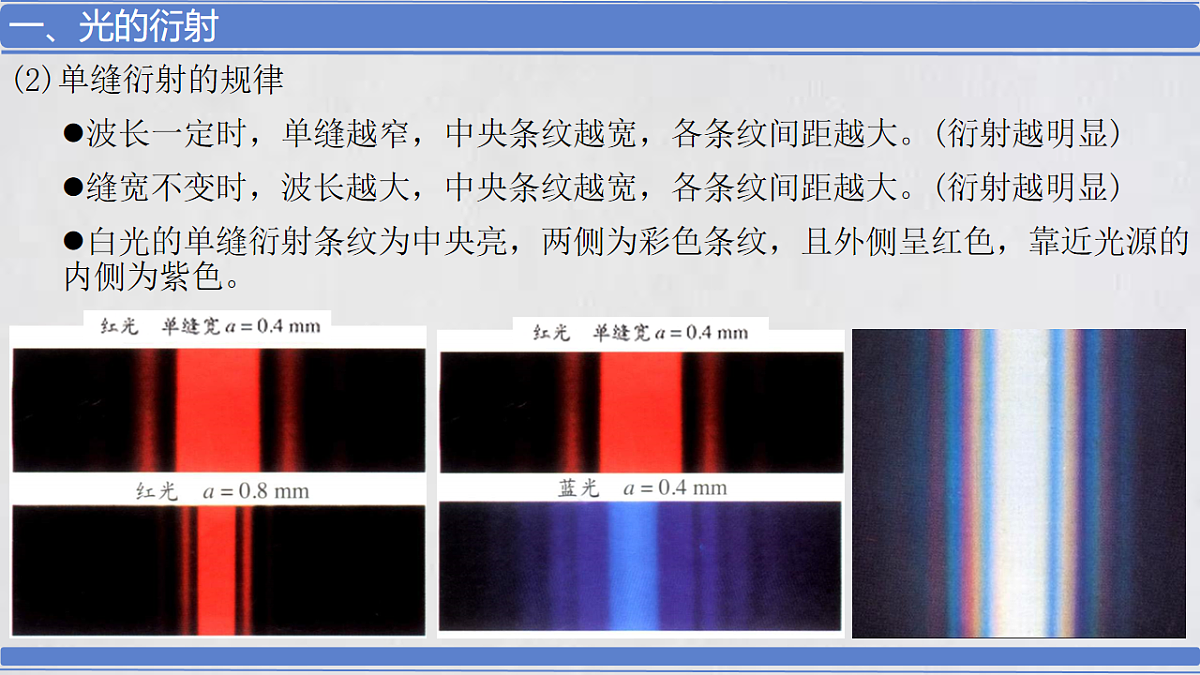

波长一定时，单缝越窄，中央条纹越宽，各条纹间距越大。(衍射越明显)
缝宽不变时，波长越大，中央条纹越宽，各条纹间距越大。(衍射越明显)
白光的单缝衍射条纹为中央亮，两侧为彩色条纹，且外侧呈红色，靠近光源的内侧为紫色。

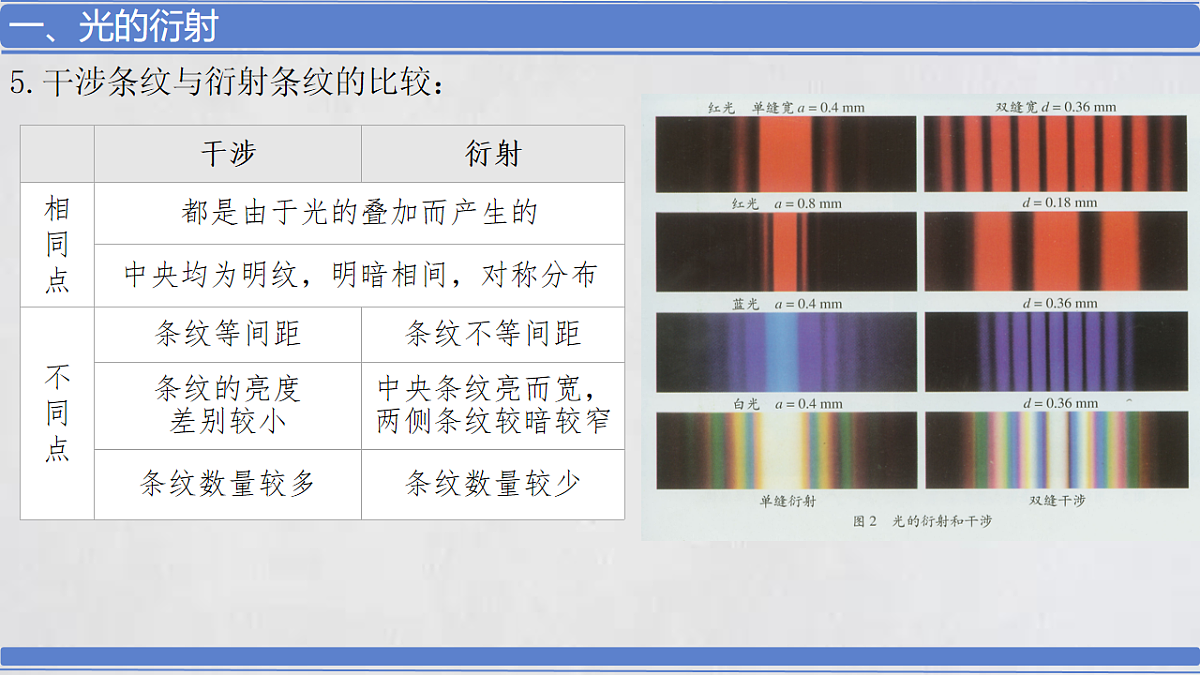

5.干涉条纹与衍射条纹的比较：
是大量的等宽等间距的平行狭缝（或反射面）构成的光学元件。
在玻璃片上刻有许多等宽而又间距相等的平行刻痕，刻痕产生漫反射而不太透光，未刻的部分相当于透光的狭缝,一般每毫米有几十到几千个狭缝。
在高反射率的金属上刻痕
增加狭缝的个数，条纹宽度变窄，亮度增加。
孔较大时——屏上出现清晰的光斑
孔减小时——屏上出现光源倒立的像
孔较小时——屏上出现衍射图样
实验：在光束中放一个不透明圆盘
现象：在不透明圆盘的阴影后面，出现了一个亮斑。
例1.在一束单色光的传播方向上分别放置单缝、双缝、小圆孔和小圆板后,在光屏上得到 如下四幅图样,关于光屏前传播方向上放置的装置,以下说法正确的是(　　) A.甲是单缝、乙是双缝 B.乙是双缝、丙是小圆孔 C.丁是小圆孔、甲是双缝 D.丙是小圆孔、丁是小圆板
