高中物理人教版 (2019)选择性必修 第一册光的衍射教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第一册光的衍射教学课件ppt，共16页。PPT课件主要包含了光的衍射，㊀单缝衍射，②中央亮纹宽而亮，单缝衍射的规律，㊁圆孔衍射，㊂圆屏衍射，㊃常见的衍射现象，衍射光栅，课堂小结，思维导图等内容，欢迎下载使用。
3.光发生明显衍射条件：
2.衍射时产生的明暗条纹叫衍射图样.

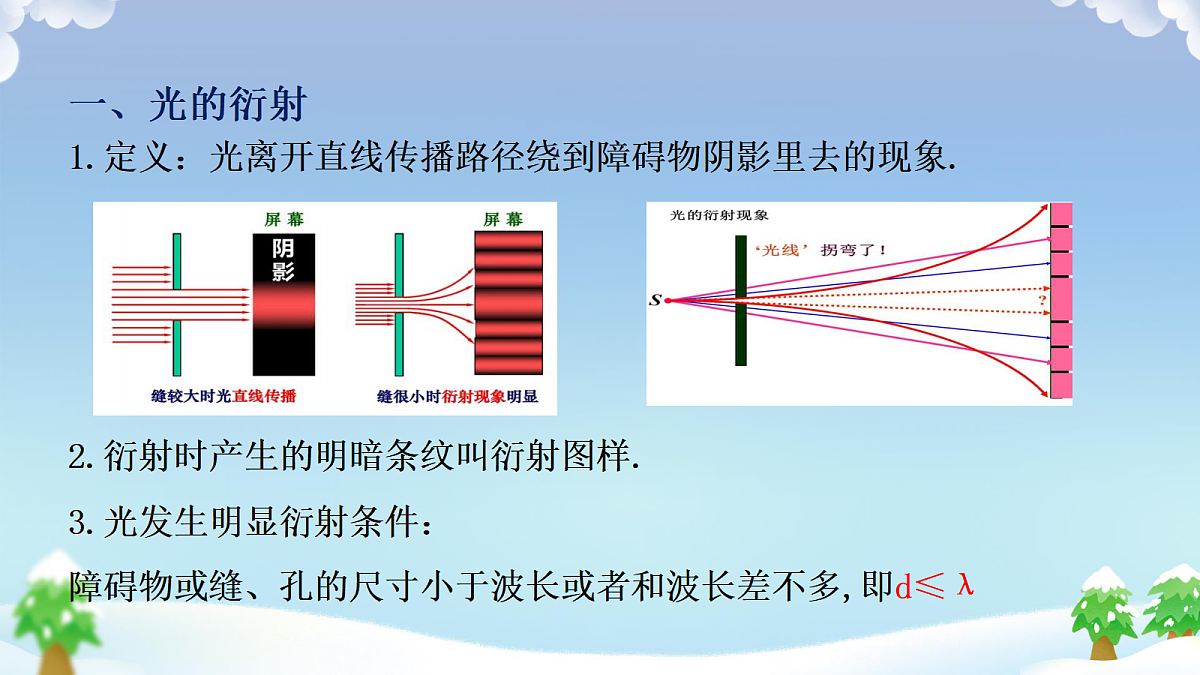

1.定义：光离开直线传播路径绕到障碍物阴影里去的现象.
障碍物或缝、孔的尺寸小于波长或者和波长差不多,即d≤λ

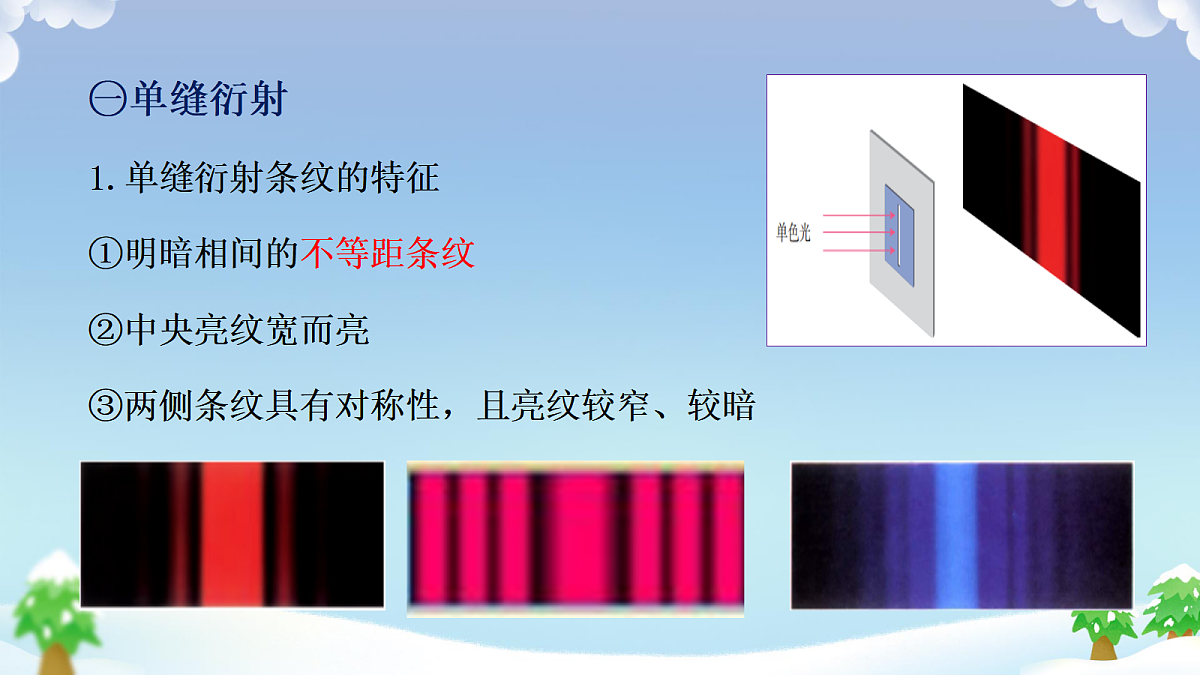

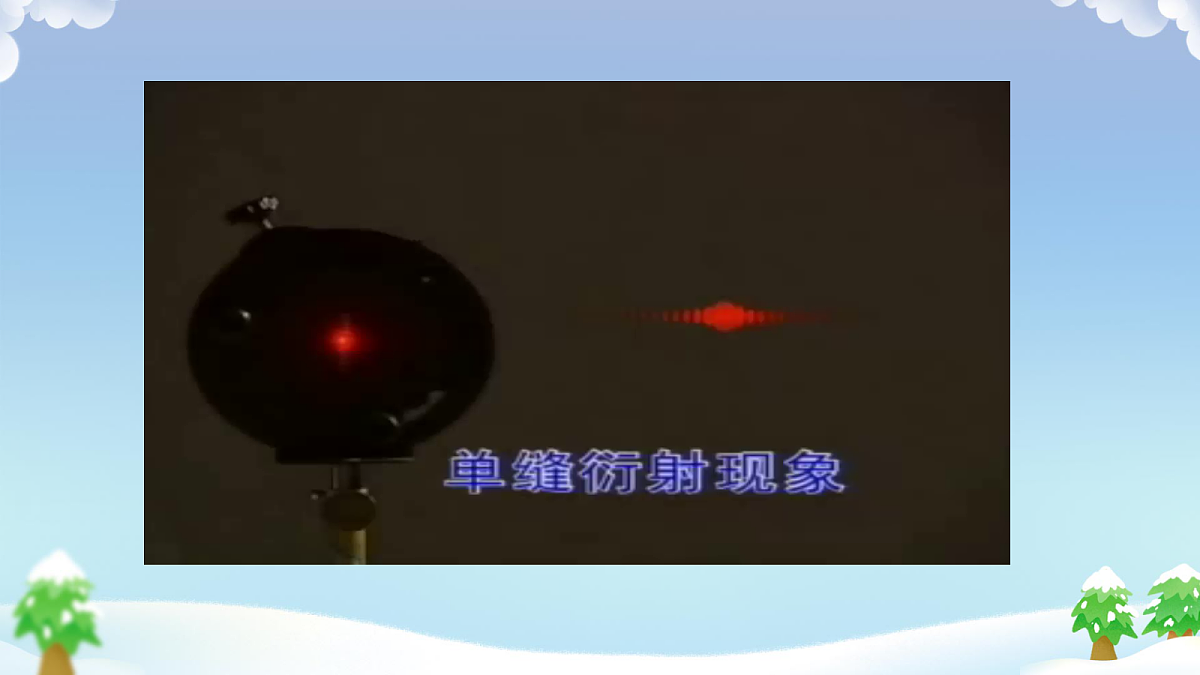

1.单缝衍射条纹的特征
③两侧条纹具有对称性，且亮纹较窄、较暗
①明暗相间的不等距条纹

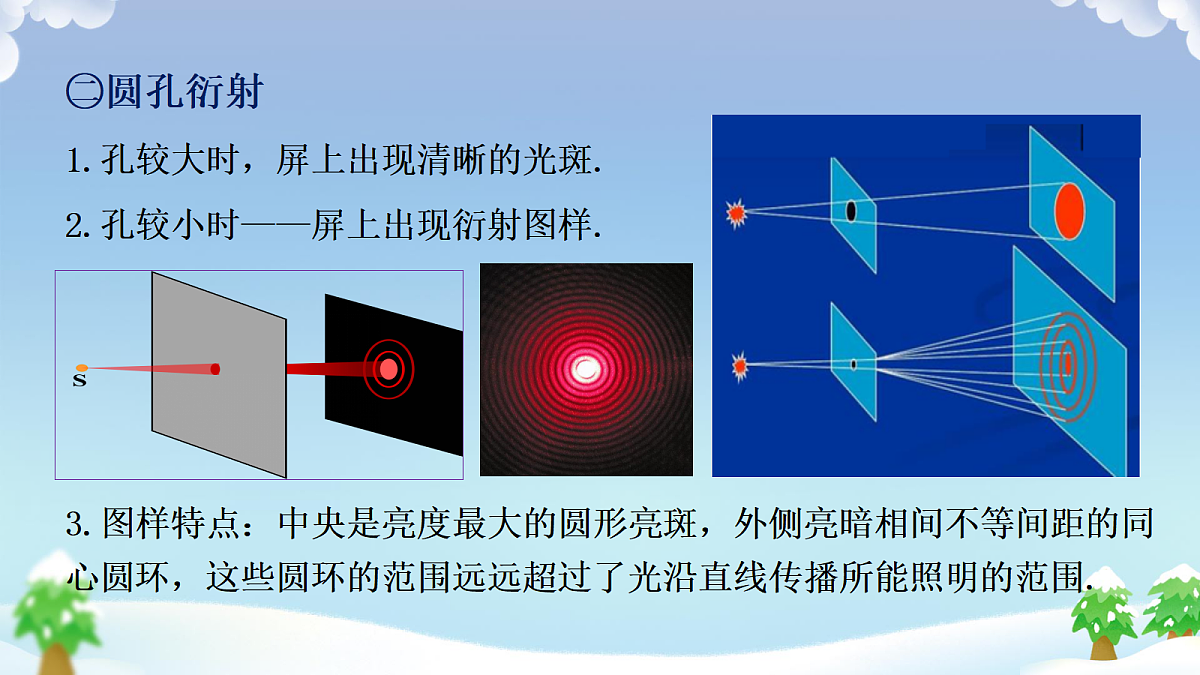

1.孔较大时，屏上出现清晰的光斑.

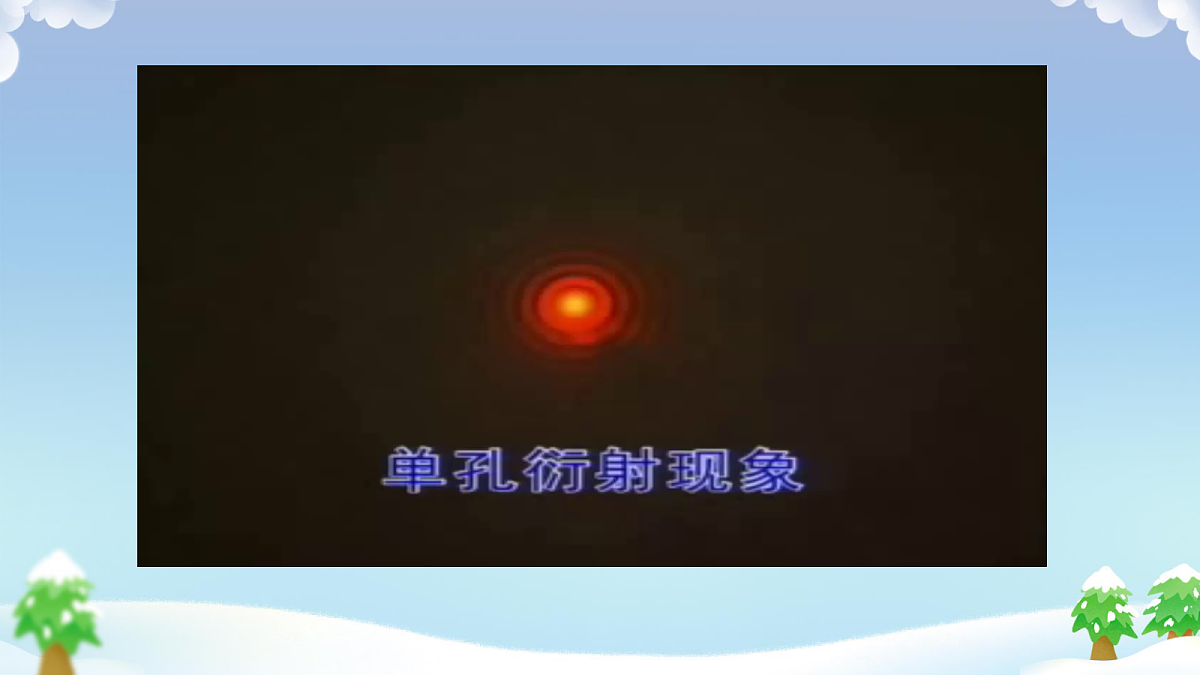

2.孔较小时——屏上出现衍射图样.
3.图样特点：中央是亮度最大的圆形亮斑，外侧亮暗相间不等间距的同心圆环，这些圆环的范围远远超过了光沿直线传播所能照明的范围.

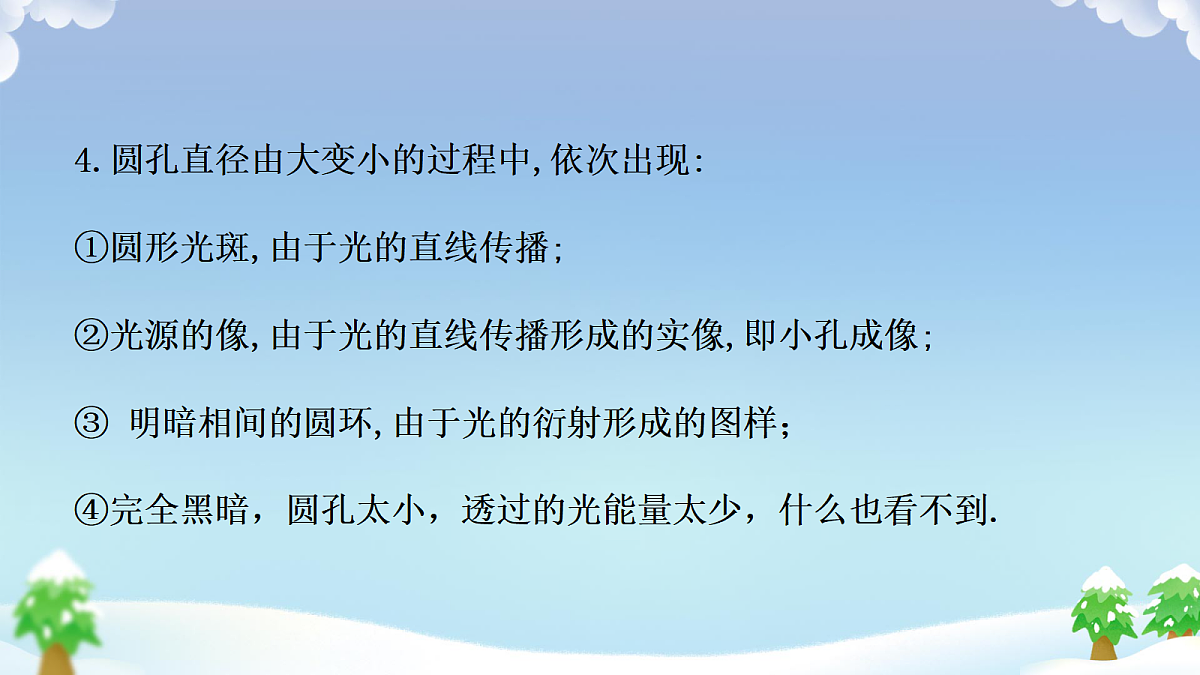

4.圆孔直径由大变小的过程中,依次出现:①圆形光斑,由于光的直线传播;②光源的像,由于光的直线传播形成的实像,即小孔成像;③ 明暗相间的圆环,由于光的衍射形成的图样；④完全黑暗，圆孔太小，透过的光能量太少，什么也看不到.
在光束中放一个不透明的圆盘
阴影外有明暗相间的圆形条纹，在其影子的中心有一个亮斑
1.各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果。
1.透射光栅:在玻璃片上刻有许多等宽而又间距相等的平行刻痕，刻痕产生漫反射而不太透光，未刻的部分相当于透光的狭缝，一般每毫米有几十到几千个狭缝.
2.反射光栅:在高反射率的金属上刻痕.
如果增加狭缝的个数，衍射条纹宽度变窄，亮度将增加。
1.光的衍射现象表明：光沿直线传播只是一种近似的规律
2.障碍物或缝、孔的尺寸小于波长或者和波长差不多,即d≤λ时，将发生明显的衍射.
注：光的衍射并没有否定光的直线传播，而是指出了它的适用范围和它的局限性。
光的直线传播是有条件的,即只有在障碍物的尺寸比光的波长大得多的情况下，光才可以看作是沿直线传播的.
