义务教育2024 八年级全一册

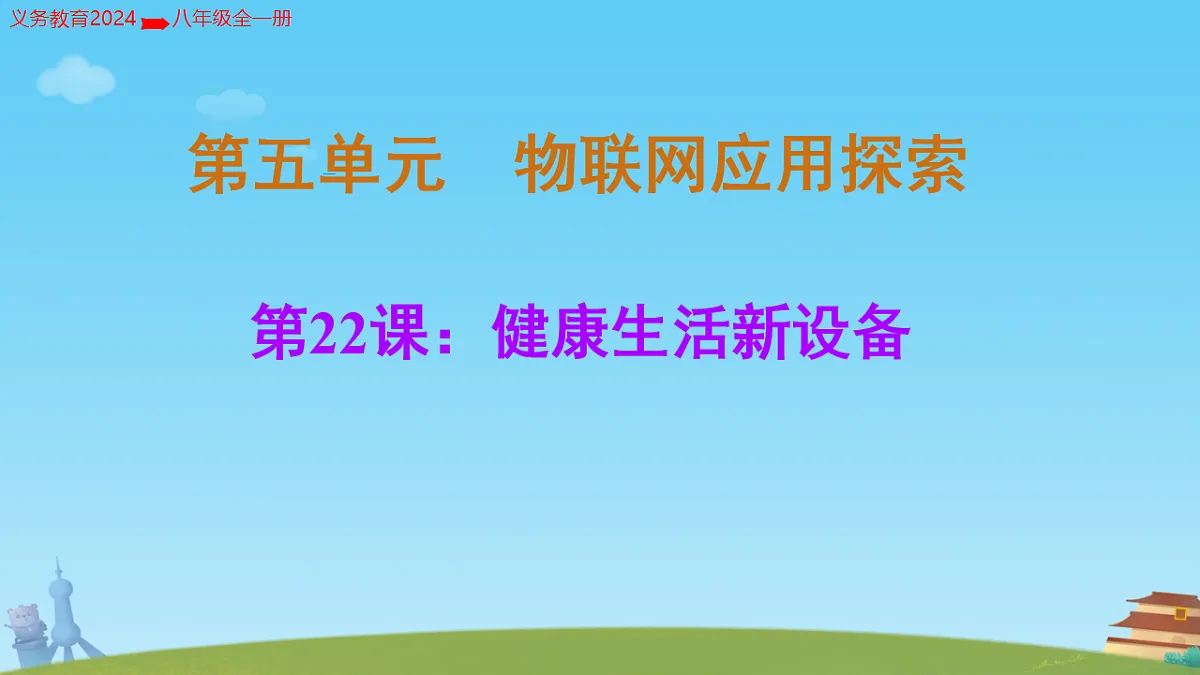

第22课：健康生活新设备

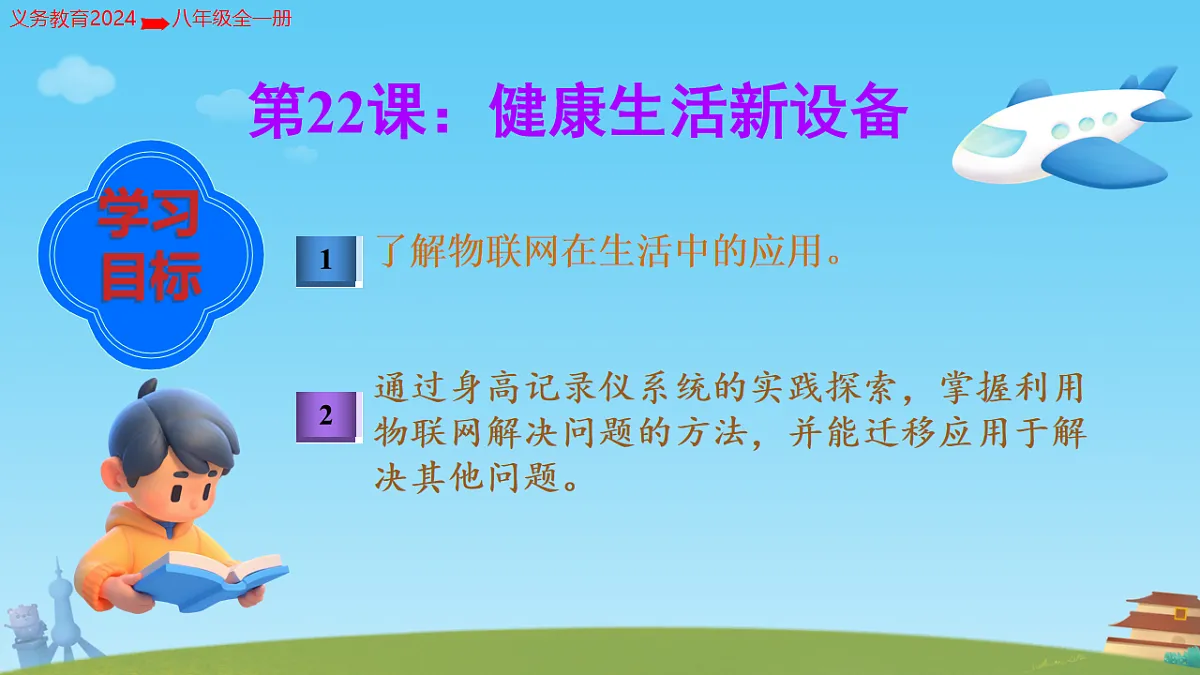

了解物联网在生活中的应用。
通过身高记录仪系统的实践探索，掌握利用物联网解决问题的方法，并能迁移应用于解决其他问题。

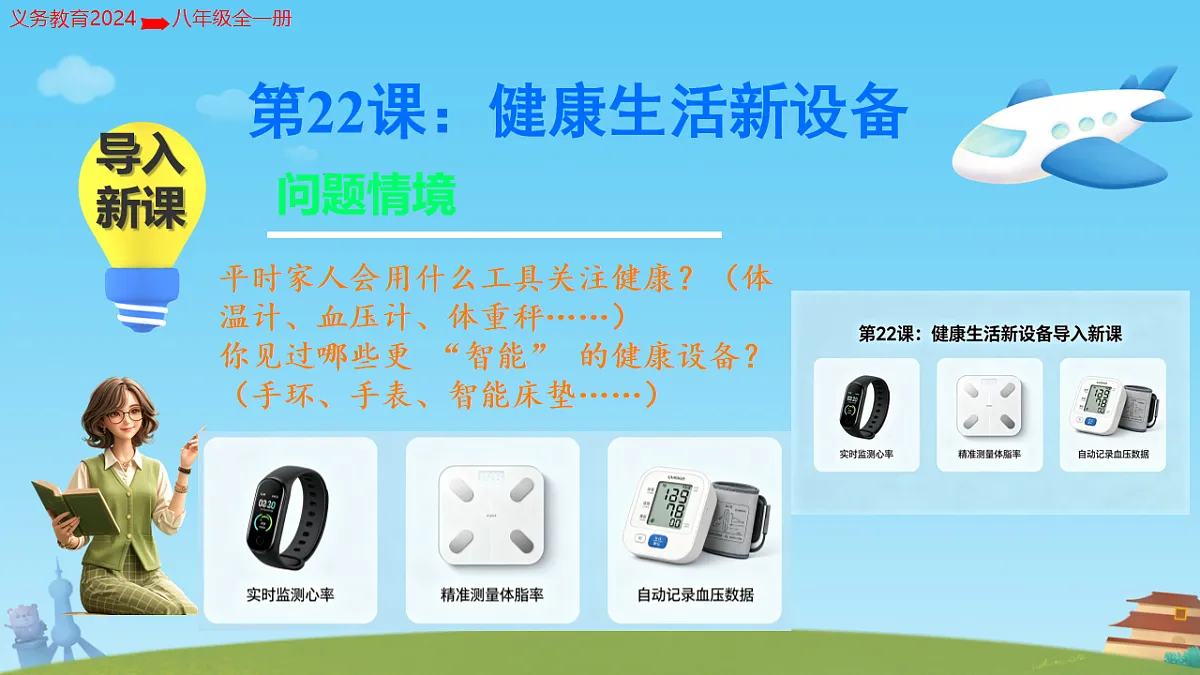

平时家人会用什么工具关注健康？（体温计、血压计、体重秤……）你见过哪些更 “智能” 的健康设备？（手环、手表、智能床垫……）

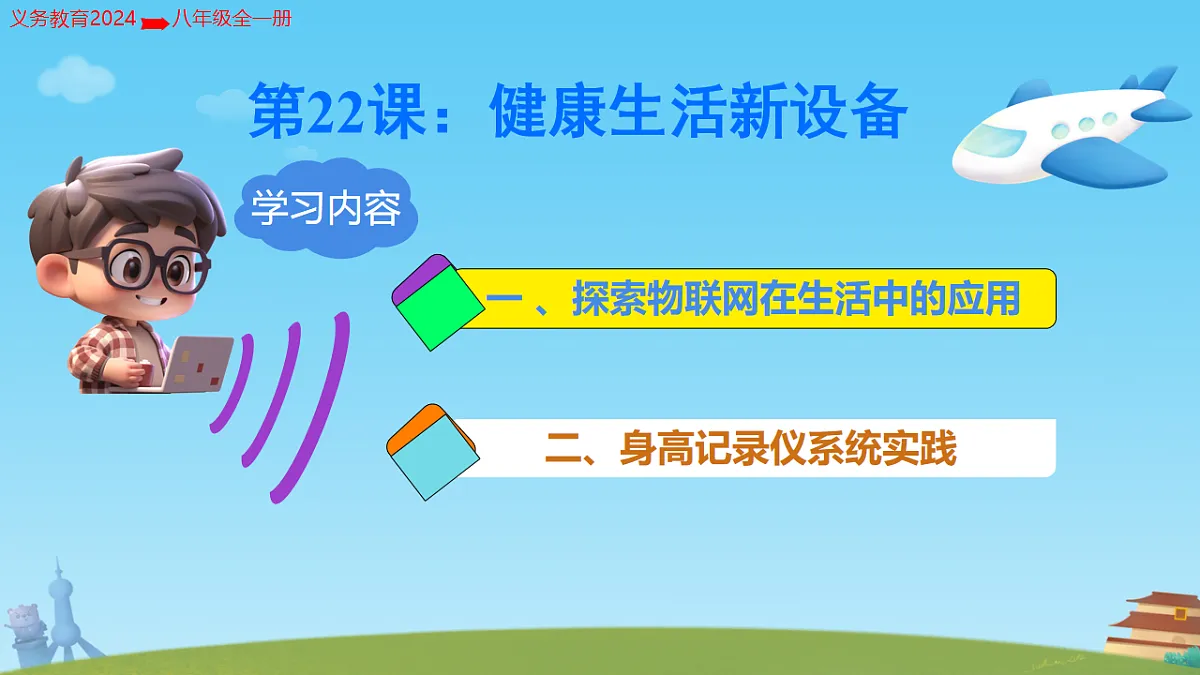

二、身高记录仪系统实践
一 、探索物联网在生活中的应用
一、探索物联网在生活中的应用

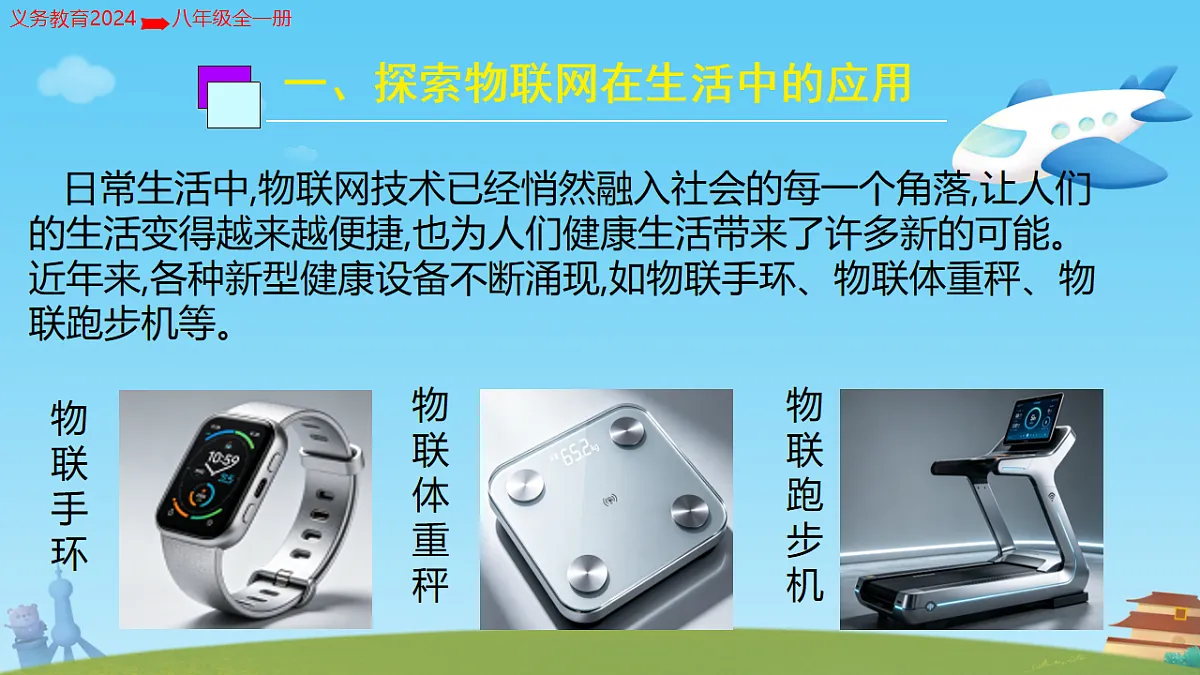

日常生活中,物联网技术已经悄然融入社会的每一个角落,让人们的生活变得越来越便捷,也为人们健康生活带来了许多新的可能。近年来,各种新型健康设备不断涌现,如物联手环、物联体重秤、物联跑步机等。

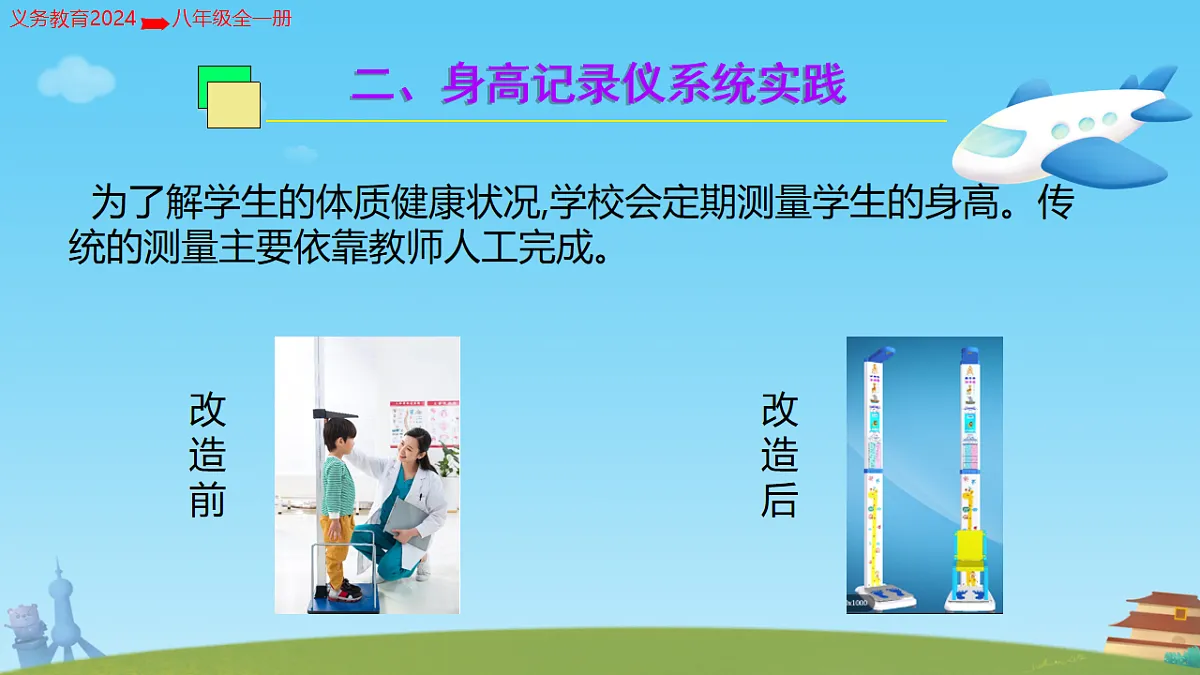

为了解学生的体质健康状况,学校会定期测量学生的身高。传统的测量主要依靠教师人工完成。

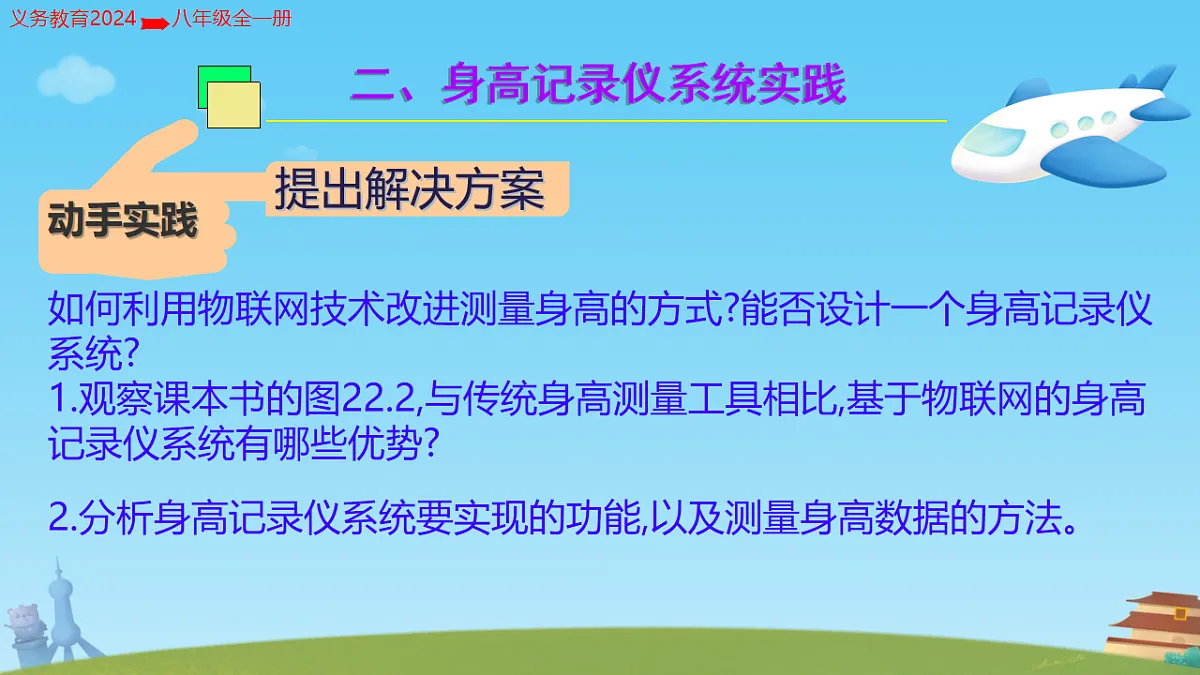

如何利用物联网技术改进测量身高的方式?能否设计一个身高记录仪系统?1.观察课本书的图22.2,与传统身高测量工具相比,基于物联网的身高记录仪系统有哪些优势?
2.分析身高记录仪系统要实现的功能,以及测量身高数据的方法。

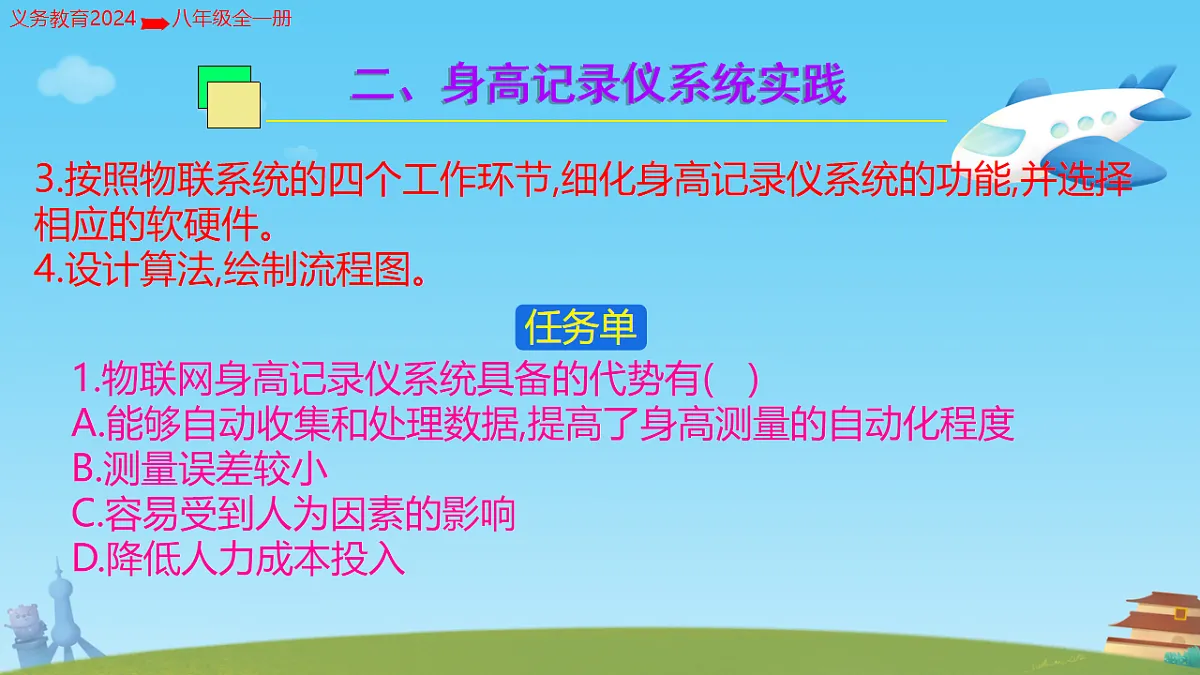

3.按照物联系统的四个工作环节,细化身高记录仪系统的功能,并选择相应的软硬件。4.设计算法,绘制流程图。
1.物联网身高记录仪系统具备的代势有( )A.能够自动收集和处理数据,提高了身高测量的自动化程度B.测量误差较小C.容易受到人为因素的影响D.降低人力成本投入
2.把需要实现的功能和所需数据填入表22.1。
3.按照所学物联系统的四个工作环节,分析身高记录仪系统每个环节的功能实现,并从下列选项中选择物联实验设备和软件,填写表22.2
表22.2系统需求分析
A.温湿度传感器B.光敏传感器C.超声波传感器D.红外热释电传感器E.称重传感器F.舵机， G.风扇H.LED灯， L.蜂鸣器
J.电子表格软件， K. Pythn编程工具L.图形化编程工具， M.在线MQTT服务器
N.本地MQTT服务器
4.根据系统需求分析,把图22.3中的流程图模块填入图22.4的核心流程图中。
设置网络及物联网服务平台
上传数据到物联网服务平台
1.搭建硬件。在物联实验设备中找出主控板、超声波传感器等硬件,连接硬件。2.配置物联网服务平台。记录主题名称、主题ID和设备名称、设备ID用户名、密码等信息。3.编写程序。实时采集身高数据,实现简单的统计功能。4.调试验证。把程序烧录到主控板中,观察系统运行情况。
1.把MQTT服务器相关信息填入表22.3。
表22.3MQTT服务器相关信息
2.采集数据,使用超声波传感器采集学生身高数据并在显示屏显示。(1)补充程序中缺少的参数,实现采集身高数据的功能。snic= ultrasnic( )#连接超声波传感器H=200 #假设超声波传感器安装高度为200height=H-snic. distance( )#测量学生身高led. print("身高:"+str( ))#显示当前学生的身高
(2)把程序烧录到主控板中,在表22.4中记录数据。
(3)修改程序,实现学生身高数据的实时显示。 height=H-snic distance( )led. print("身高:"+str( ))3.把数据传输并存储到物联网服务平台。(1)完善程序ki, k2=buttn( ),buttn( )#连接按键k1和k2c="1班”#定义班级变量,把字符串“1班”存储在变量c中#当按健k1按下时,把学生的班级号、性别(男生)和身高数据发送到指定主题
if k1.status( )==1:mqttclient. publish(tpic=" ",cntent=c+",男,"+str( ))#当按键k2按下时,把学生的班级号、性别(女生)和身高数据发送到指定主题if k2.status( )==1mqttclient. publish(tpic=" ",cntent=c+",女,"+str( ))
(2)把程序烧录到主控板中,检查数据是否传输并存储到MQTT服务器中。4.分析与处理数据。根据项目情况,选择合适的数据处理工具,对传感器采集的数据进行处理。所选择的数据处理工具是( )。A、物联网服务平台 B.电子表格软件 C. Pythn编程工具
5按照算法编写程序,模拟实现教师端实时统计及显示多个班级测量情况的功能。(1)使用两个字典,分别存储已测男生和女生的人数。f={"1班":0,"2班":0,"3班":0}#用字典f存储各班已测男生人数m={"1班":0,"2班":0,"3班":0}#用字典m存储各班已测女生人数(2)实现分别统计男生和女生数量的功能,定义本功能为回调函数。def receivedfunctin( ):msg=mqttclient.message(tpic=" ")#获取主题中的消息
msg_list= msg.split(",")#对接收到的消息按逗号分割# msg_list[0]表示msg中的第1个元素,把 msg_list[0]赋值给变量bj; msg_list[1]表示msg中的第2个元素,把 msg_list[1]赋值给变量xbbj,xb= msg_list[0], msg_list[1]#如果测量的是男生,则男生已测数量增加1:否则说明测量的是女生,女生已测数量增加1if xb=="男"： f[bj]+=1else: m[bj]+=1
(3)实现教师端显示功能,作为回调函数的一部分。#第一行显示标题,第二行显示1班测量情况,第三行显示2班测量情况,第四行显示3班测量情况led. print"班级 男生 女生\n"+"1"+str(f["1班"])+""+str(m["1班"])+"\n"+"2"+str(f["2班"])+""+str(m["2班"])+"\n"+"3"+str(f["3班"])+""+str(m["3班"])+"\n"(4)调用回调函数实现功能。#当主题收到消息时,执行 receivedfunctin函数mqttclient.received(tpic=" ", callback=receivedfunctin)
1．按照采集数据、传输与存储数据、分析处理数据、反馈与控制四个环节分析身高记录仪系统的功能需求。 2．用超声波传感器获取身高数据；通过按键控制测量身高并区分男生和女生，是否发送给物联网服务平台；利用主控板将数据实时发送到物联网服务平台，可以实现数据存储及可视化呈现。 3．通过阈值探究，设计算法实现反馈与控制。
