信息技术人教版（2024）医疗设施新功能课文ppt课件

这是一份信息技术人教版（2024）医疗设施新功能课文ppt课件

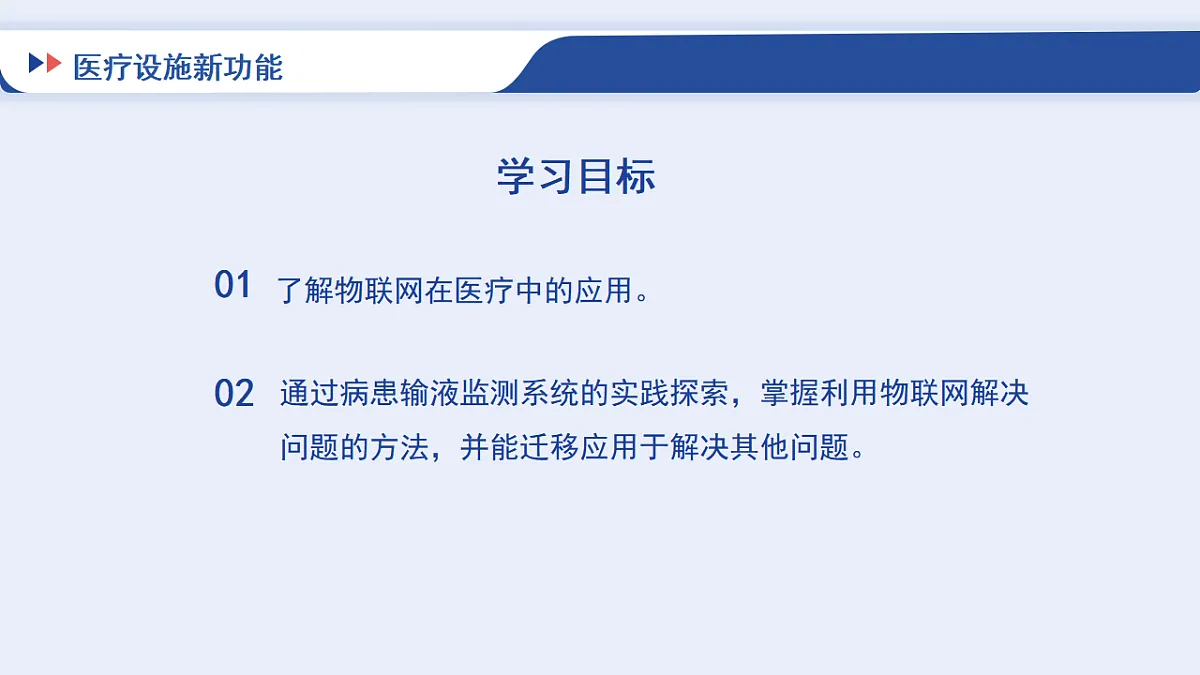

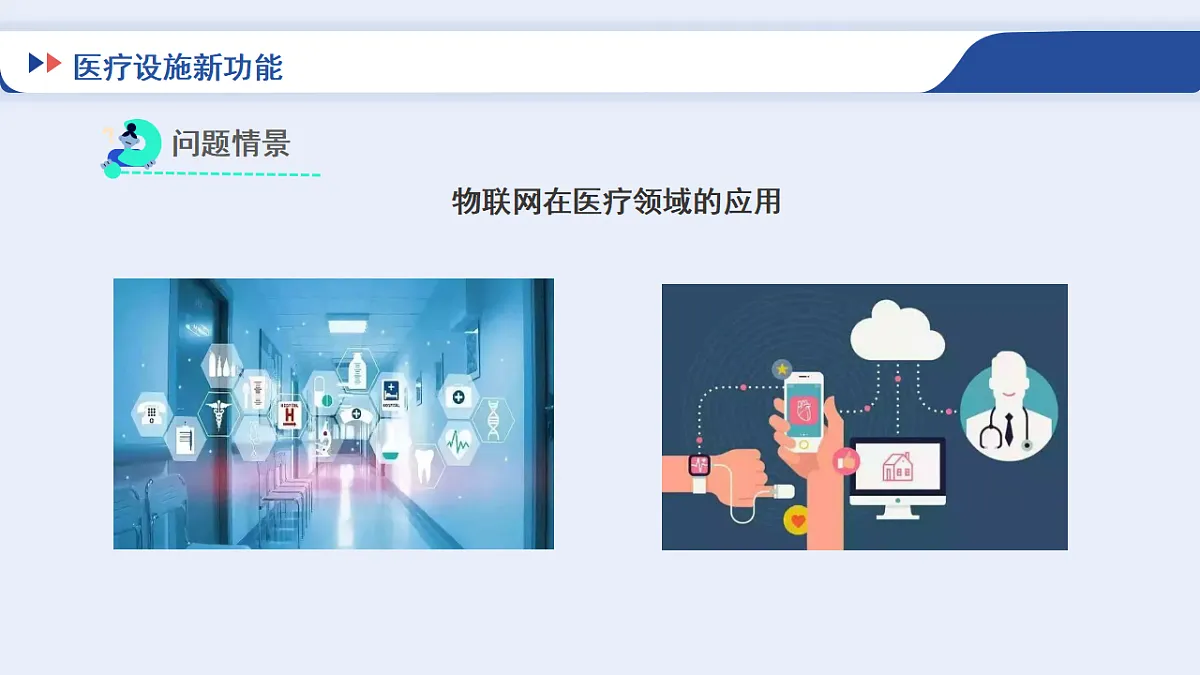

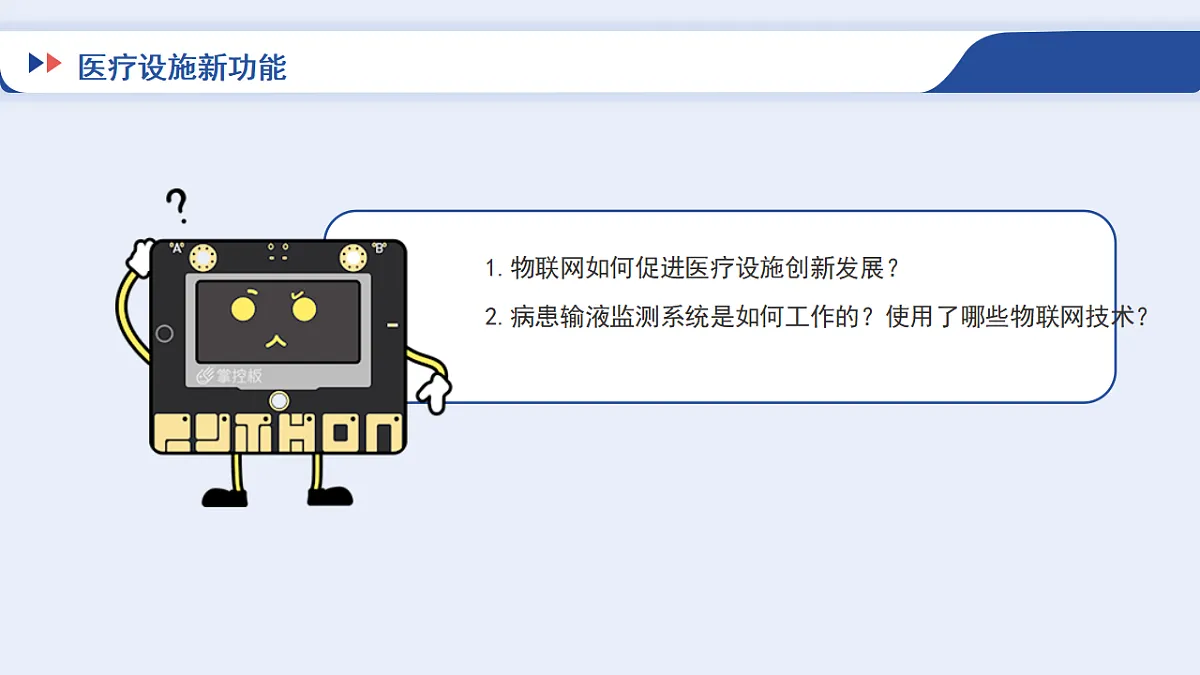

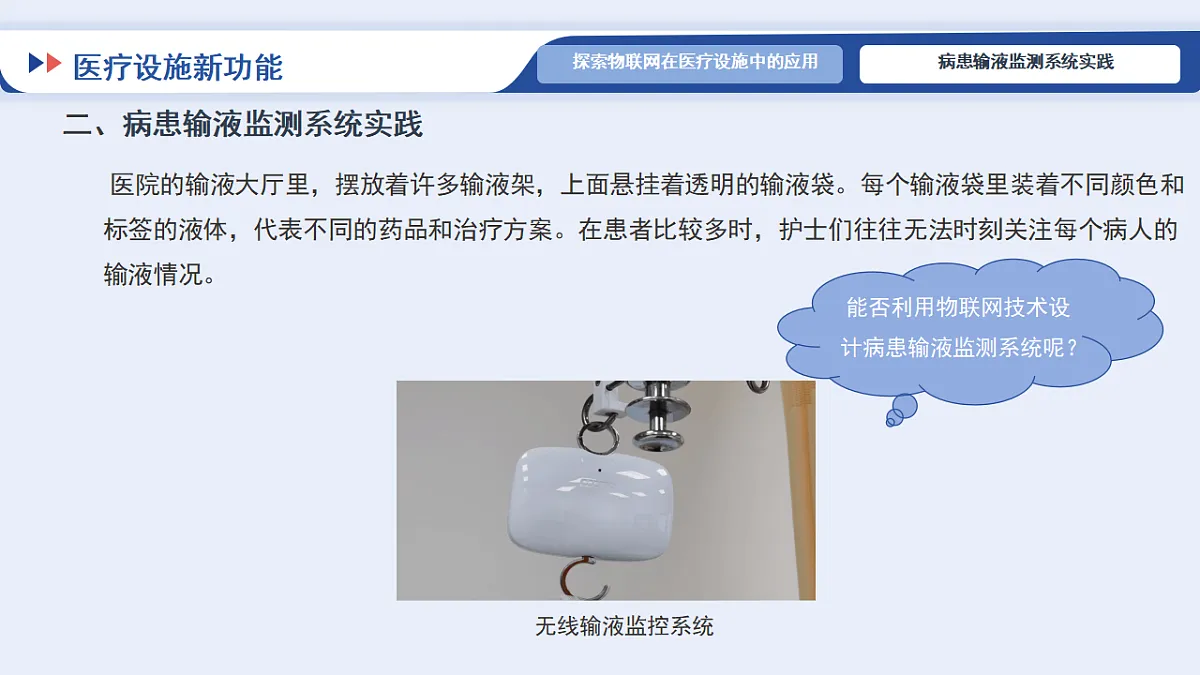

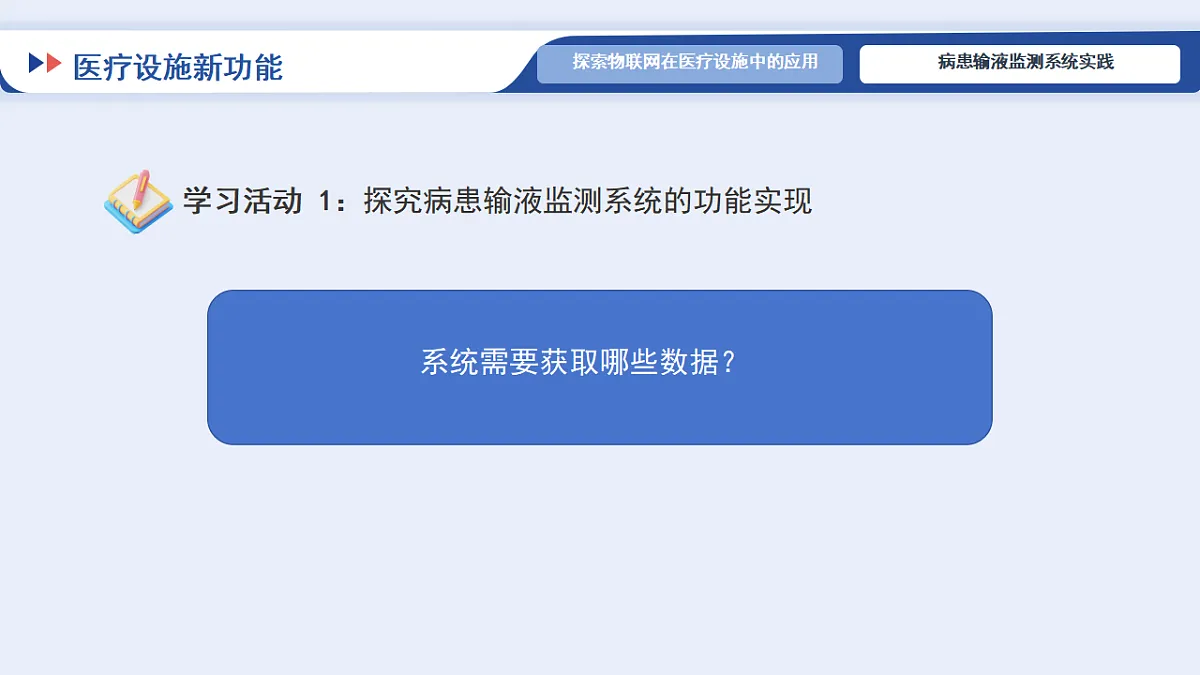

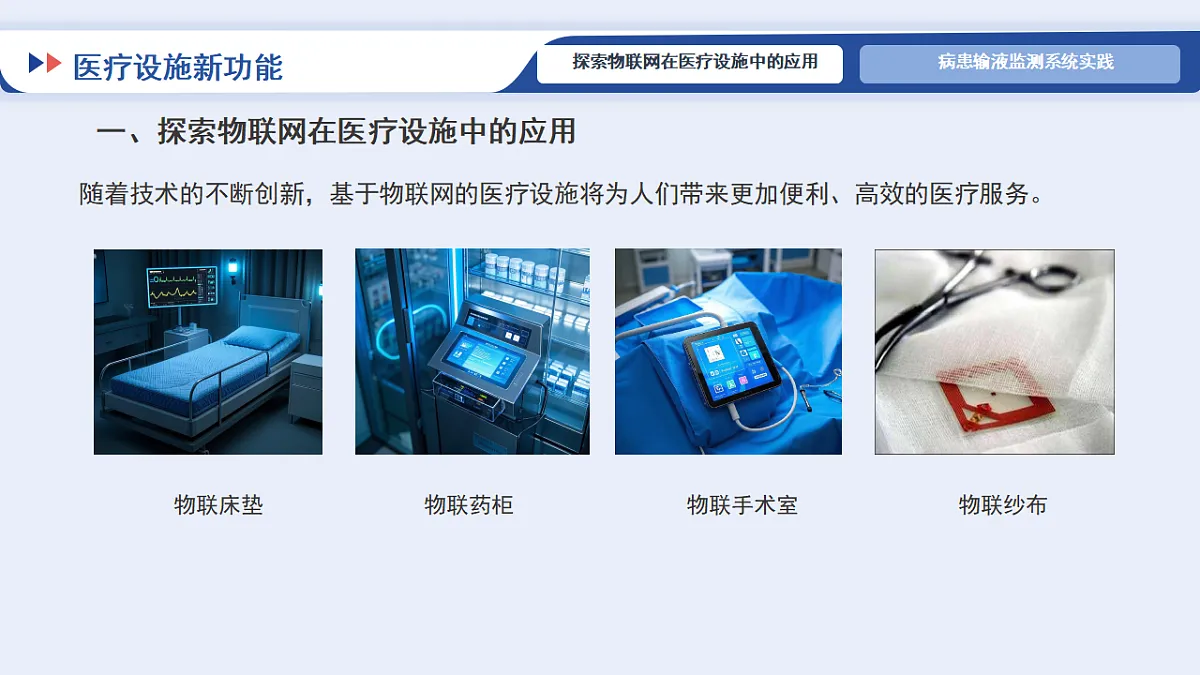

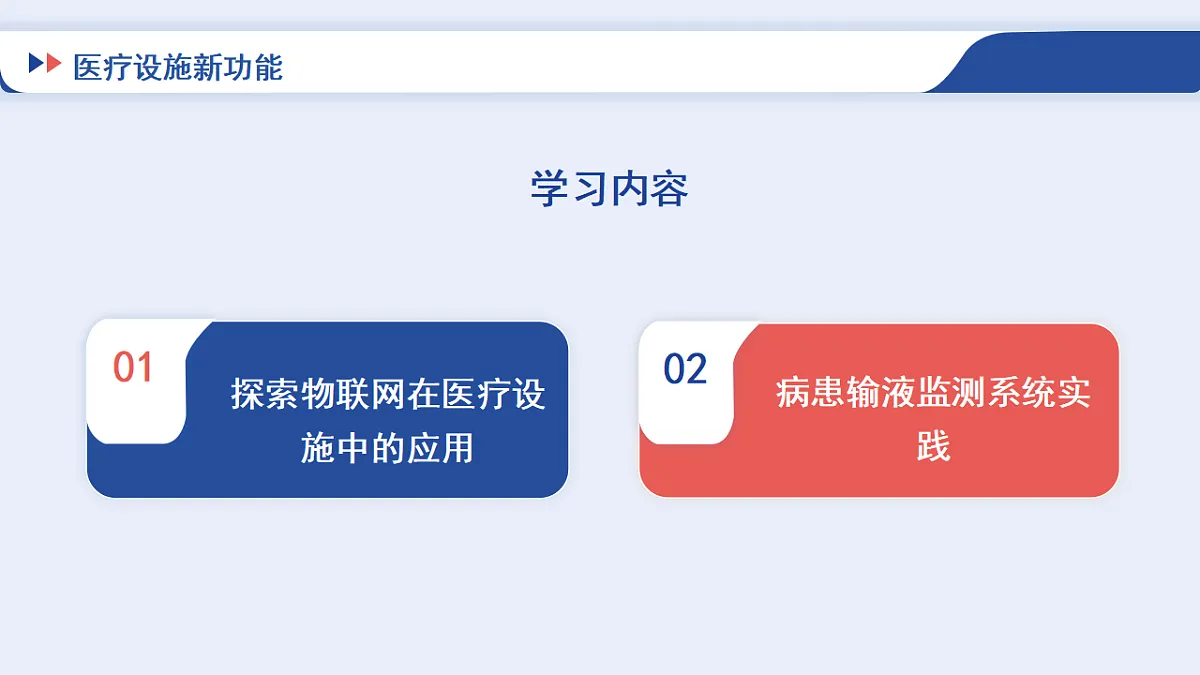

医疗设施新功能学习目标医疗设施新功能物联网在医疗领域的应用医疗设施新功能1.物联网如何促进医疗设施创新发展？2.病患输液监测系统是如何工作的？使用了哪些物联网技术？医疗设施新功能学习内容医疗设施新功能一、探索物联网在医疗设施中的应用随着技术的不断创新，基于物联网的医疗设施将为人们带来更加便利、高效的医疗服务。医疗设施新功能二、病患输液监测系统实践医院的输液大厅里，摆放着许多输液架，上面悬挂着透明的输液袋。每个输液袋里装着不同颜色和标签的液体，代表不同的药品和治疗方案。在患者比较多时，护士们往往无法时刻关注每个病人的输液情况。无线输液监控系统医疗设施新功能系统需要获取哪些数据？医疗设施新功能医疗设施新功能病患输液监测系统医疗设施新功能1. 需求分析，按环节分析系统的功能需求。2. 功能实现，分析各个环节需要用到的物联实验设备及平台。3. 算法设计，根据需求分析和功能实现。医疗设施新功能病患输液监测系统功能需求表需求分析： 实时采集光照强度数据。 将采集的数据发送并存储在物联网服务平台。分析输液管中有液体时的光照强度数据和无液体时的光照强度数据。光照强度数据超出阈值范围时，进行提醒。医疗设施新功能功能实现：分析各个环节需要用到的物联实验设备及平台。 反馈与控制采集数据传输与存储数据医疗设施新功能算法设计：根据需求分析和功能实现，绘制流程图。是否医疗设施新功能药液输完输液管医疗设施新功能本活动利用光敏传感器检测输液袋是否为空。根据确定的功能，模拟实现系统。医疗设施新功能配置物联网服务平台掌控IOT在线物联实验平台（网址：https://iot.mpython.cn/）主控板A预警信息主控板B预警信息医疗设施新功能（1）注册登录账号。（2）添加项目和设备。①②③⑤④医疗设施新功能主控板*2病患输液监测系统硬件设备光敏传感器*14pin连接线*2RGB-LED（单灯）*1医疗设施新功能第一步：连接光敏传感器与主控板。预警发送端预警接收端接P0、P1接口光敏传感器RGB-LED单灯医疗设施新功能第二步：编写程序（图形化）预警发送端程序：输入无线热点和MQTT服务器的设备参数。将LED灯打开，读取光敏传感器值，并记录输液管有液体时的初始值。设定阈值，如果读取到的光照强度与初始值的差值超过阈值范围，说明输液管内没有液体了，蜂鸣器发出警报声，并向 MQTT服务器对应主题发送设备ID。医疗设施新功能预警发送端程序：输入无线热点和MQTT服务器的设备参数。将LED灯打开，读取光敏传感器值，并记录输液管有液体时的初始值。设定阈值，如果读取到的光照强度与初始值的差值超过阈值范围，说明输液管内没有液体了，蜂鸣器发出警报声，并向 MQTT服务器对应主题发送设备ID。第二步：编写程序（代码版）医疗设施新功能第二步：将程序刷入预警发送端主控板预警发送端医疗设施新功能第三步：编写程序（图形化）预警接收端程序：输入无线热点和MQTT服务器的设备参数。当收到消息时，显示对应的设备ID，并让蜂鸣器发出报警声。医疗设施新功能第三步：编写程序（代码版）预警接收端程序：输入无线热点和MQTT服务器的设备参数。当收到消息时，显示对应的设备ID，并让蜂鸣器发出报警声。医疗设施新功能第三步：将程序刷入预警接收端主控板预警接收端医疗设施新功能第四步：功能测试（读取光照数据，当光照差值超过设定的阈值，发送端发出警报，同时向接收端发送设备ID，接收端接收到消息时，蜂鸣器发出警报，屏幕显示设备输液完成的的设备ID。）发送端接收端医疗设施新功能请同学们观察在不同光照强度条件下的输液袋状态与LED灯状态，并记录在下表。数据采集记录表医疗设施新功能医疗设施新功能医疗设施新功能医疗机构物联网技术应用调研表医疗设施新功能医疗设施新功能课堂总结谢 谢THANK YOU
