2026年中考物理一轮复习 练习课件含答案 模块五 电学 大单元2 电路的分析与计算 电学专项3 用电器综合分析与计算

这是一份2026年中考物理一轮复习 练习课件含答案 模块五 电学 大单元2 电路的分析与计算 电学专项3 用电器综合分析与计算，共14页。

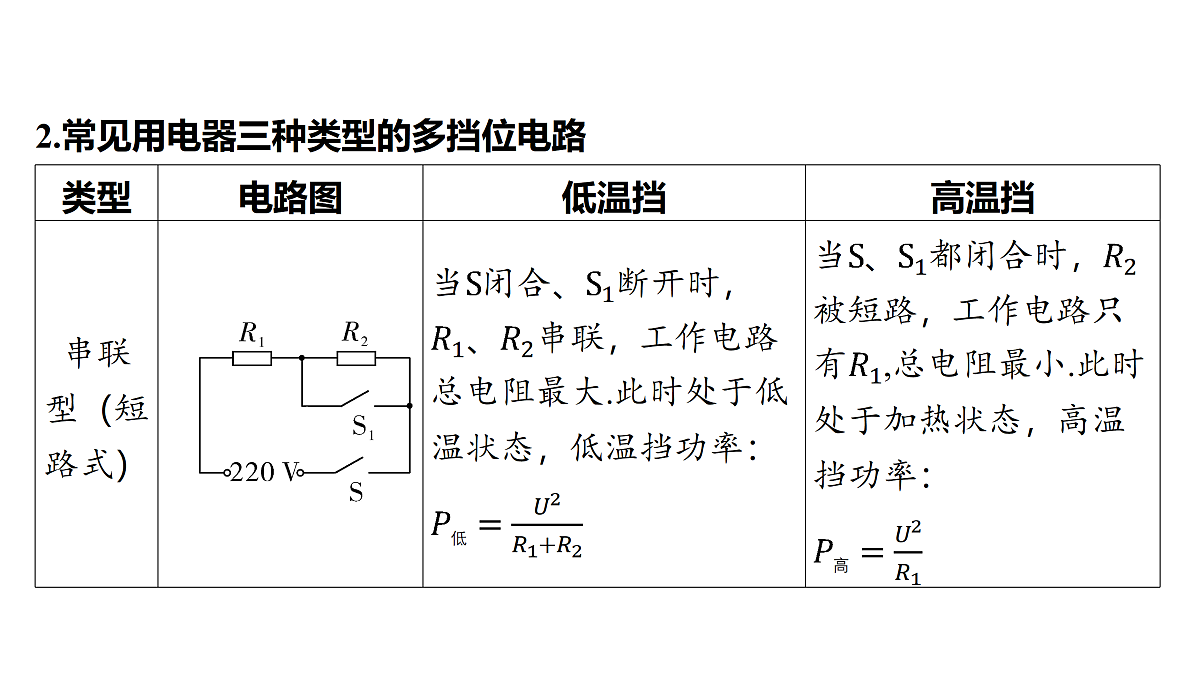

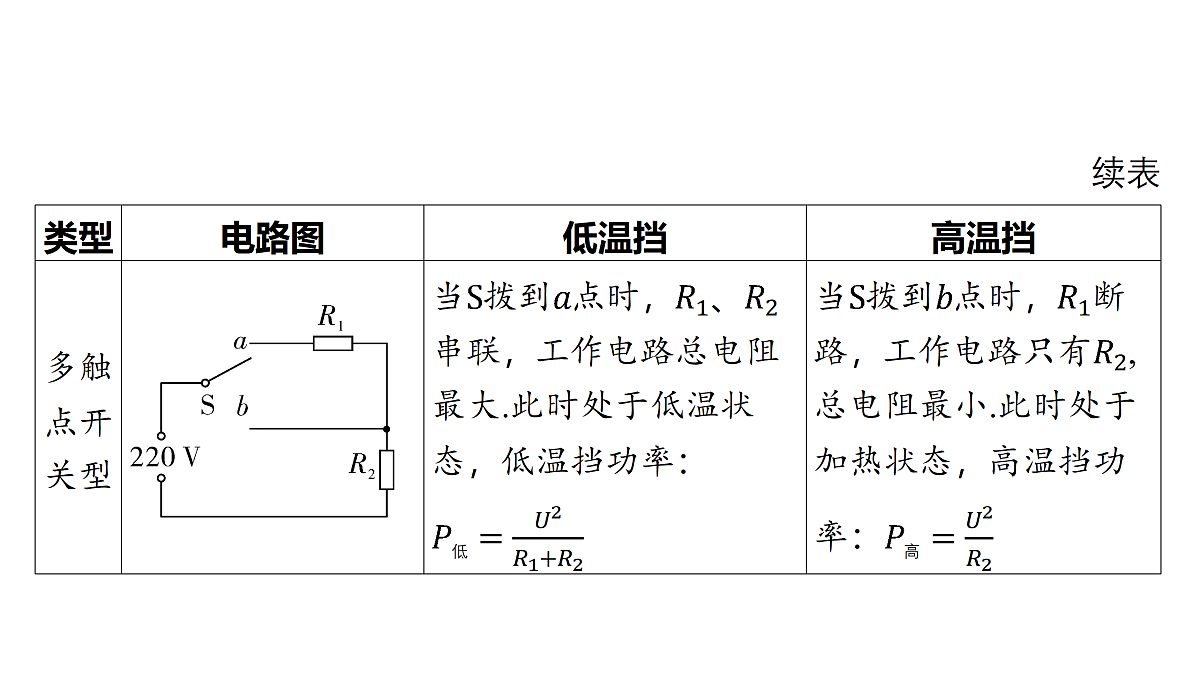

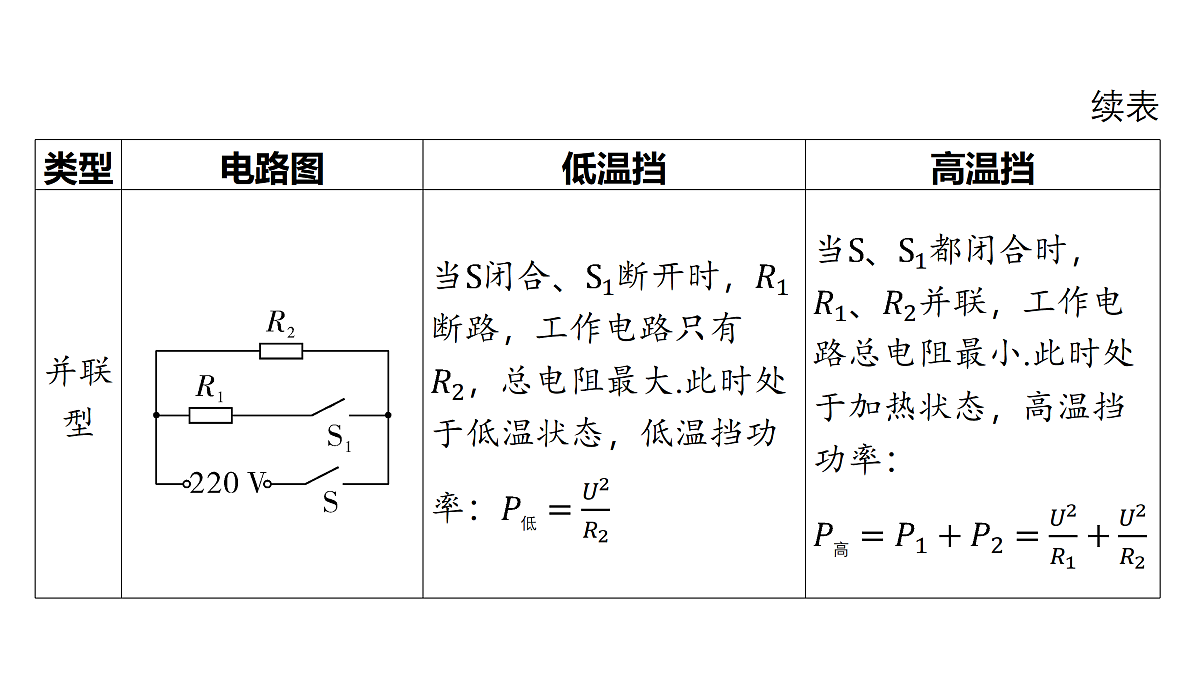

2.常见用电器三种类型的多挡位电路#2

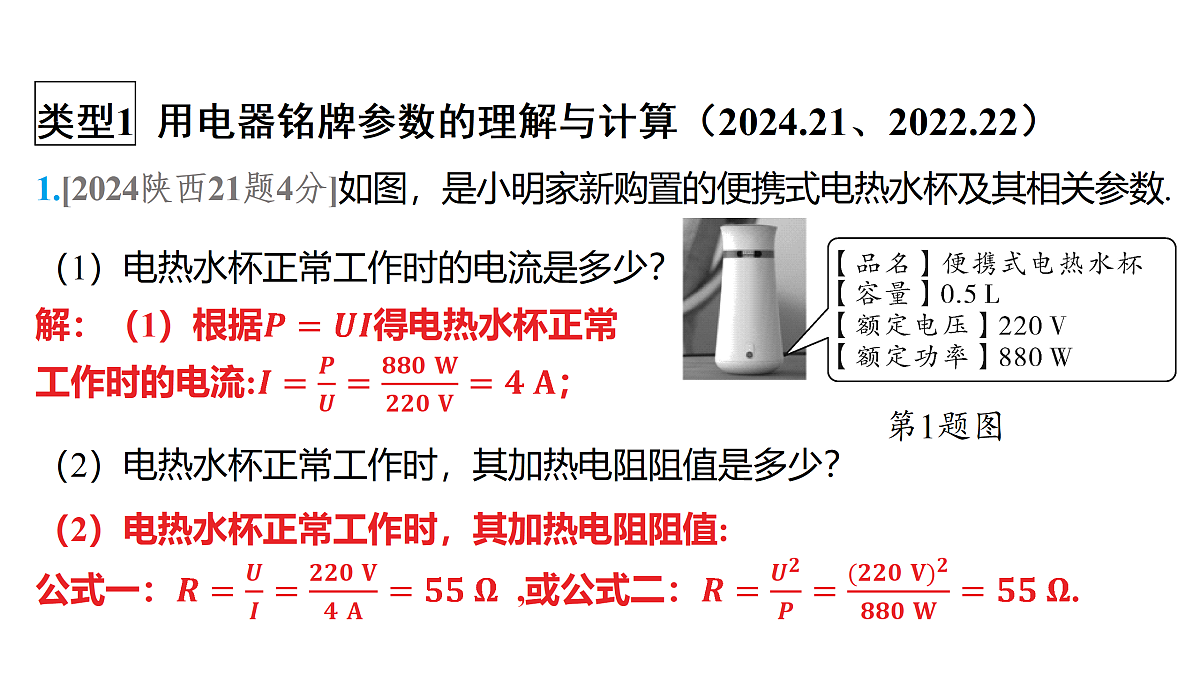

类型1 用电器铭牌参数的理解与计算（2024.21、2022.22）
1.[2024陕西21题4分]如图，是小明家新购置的便携式电热水杯及其相关参数.
（1）电热水杯正常工作时的电流是多少？
（2）电热水杯正常工作时，其加热电阻阻值是多少？
（2）电热水杯正常工作时，其加热电阻阻值:

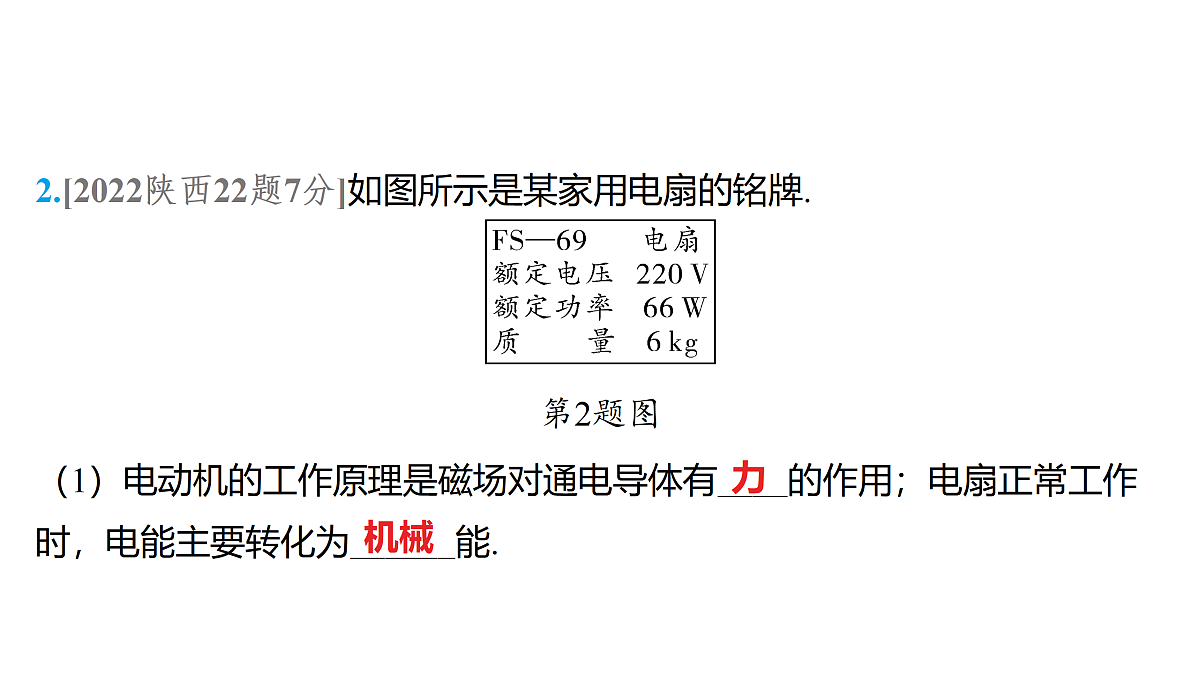

2.[2022陕西22题7分]如图所示是某家用电扇的铭牌.
（1）电动机的工作原理是磁场对通电导体有____的作用；电扇正常工作时，电能主要转化为______能.
（1）电磁炉正常工作时的电流（结果保留至小数点后一位）；
（2）当水刚好烧开时，水吸收的热量；
类型2 多挡位用电器的分析与计算（电路已知）（6年4考）
4.[2025陕西22题7分]劳动实践小组为温室育苗基地制作了一个保温箱，其电路如图甲所示.
（1）开关旋至“1”挡，开启的是什么功能？说明理由.
（2）开启化霜功能工作时消耗的电功率是多少？
或 .
（1）烧开这壶水，水吸收的热量是多少？
（2）同学们发现，让自制的热水壶高功率挡正常工作，烧开这壶水用时太长.请你利用图中的所有元件重新设计具有高低两挡功率的热水壶的电路，使改进后的热水壶高功率挡正常工作，烧开这壶水较改进前能缩短较长时间.请在方框中画出你设计的电路图.
或
（3）若消耗的电能全部转化为水的内能，利用改进后的热水壶正常工作烧开同样的一壶水，至少需要多少秒？（结果保留整数）
利用正常工作的改进后的热水壶烧开同样的一壶水，至少需要：
（1）请结合此电路，简要说明电磁继电器的工作原理；
（2）求衔铁刚跳起时，通过电磁铁线圈的电流；
（3）求工作电路在保温状态下的电功率；
恒温调奶器加热状态下的电功率:
类型3 多挡位用电器的分析与计算（电路未知）（2024.10、2022.10）
温控开关和水量开关中任意一个闭合，是武火加热，如果温度开关和水量开关都断开，则电路断路，不能文火加热，故D正确.故选D.
