探究串联电路和并联电路中电流、电压的特点（2022.19）

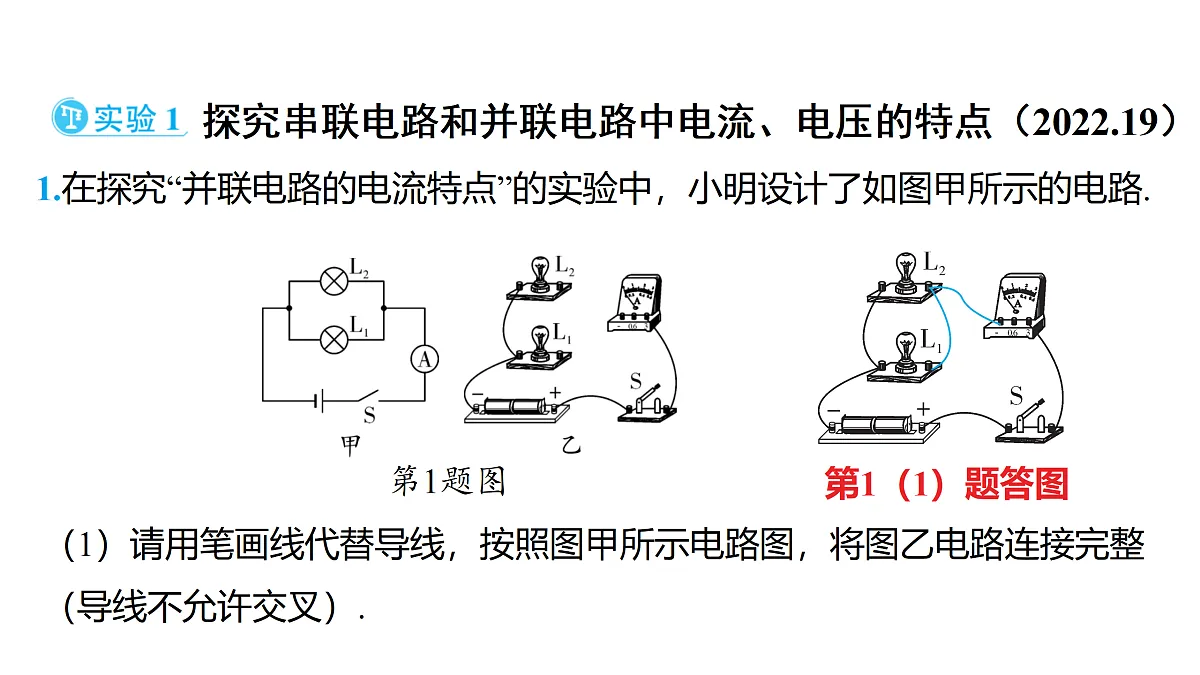

1.在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路.
（1）请用笔画线代替导线，按照图甲所示电路图，将图乙电路连接完整（导线不允许交叉）.

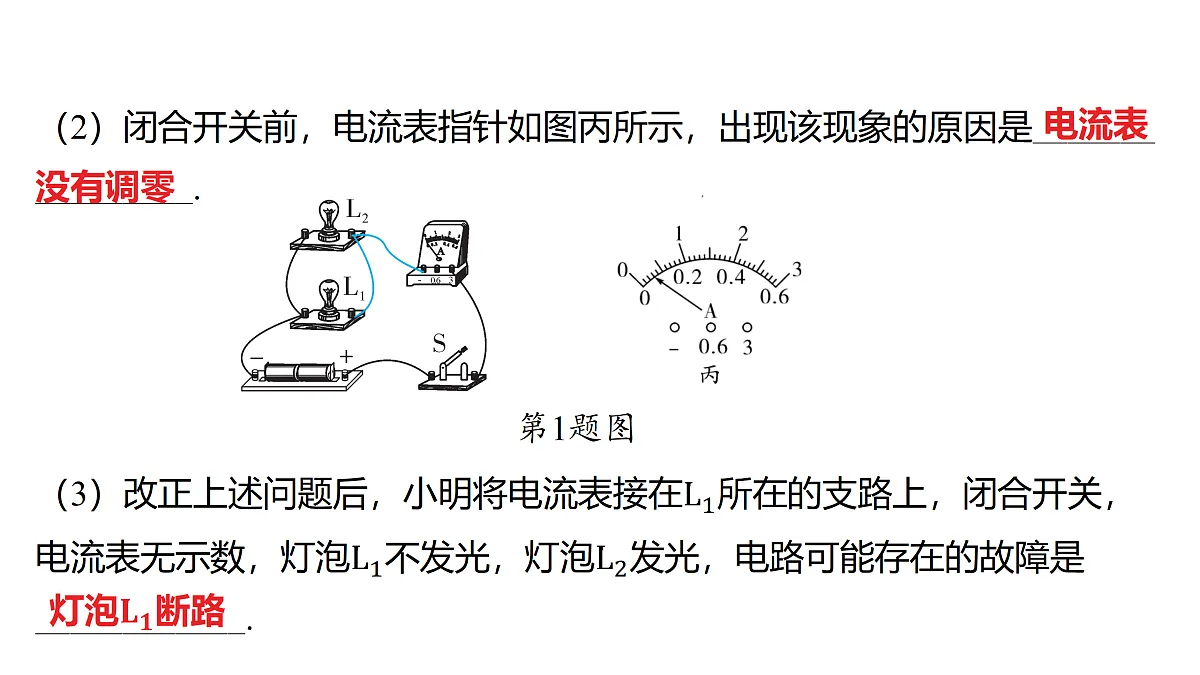

（2）闭合开关前，电流表指针如图丙所示，出现该现象的原因是________________.
电流表没有调零

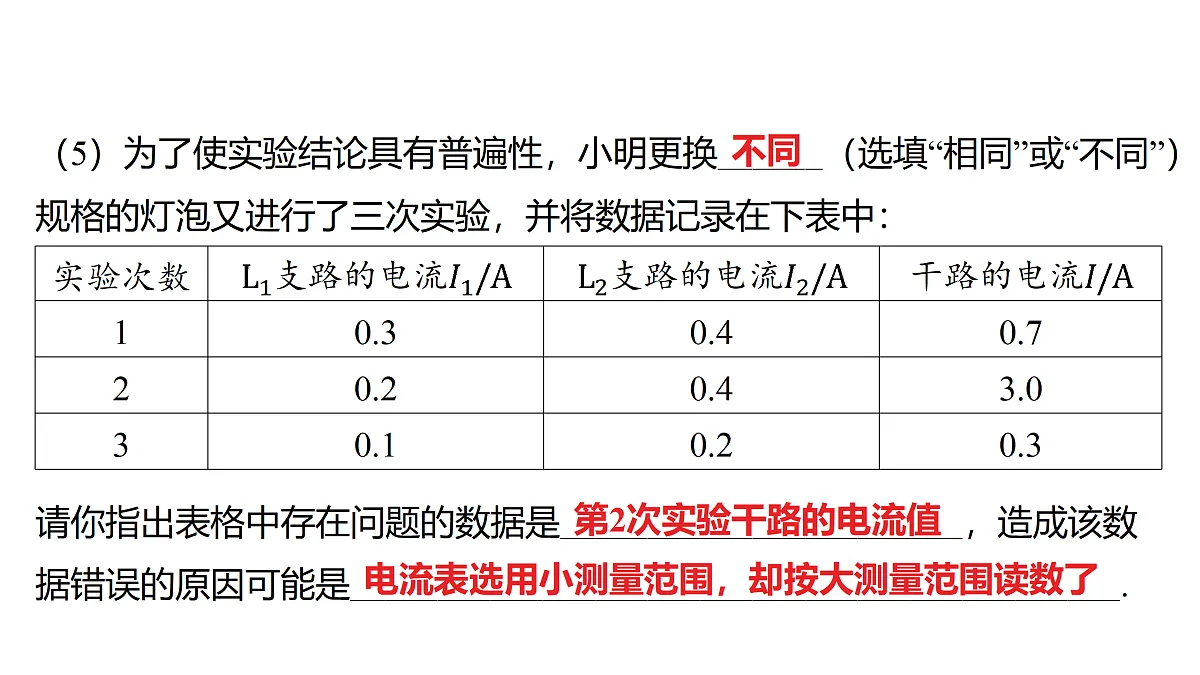

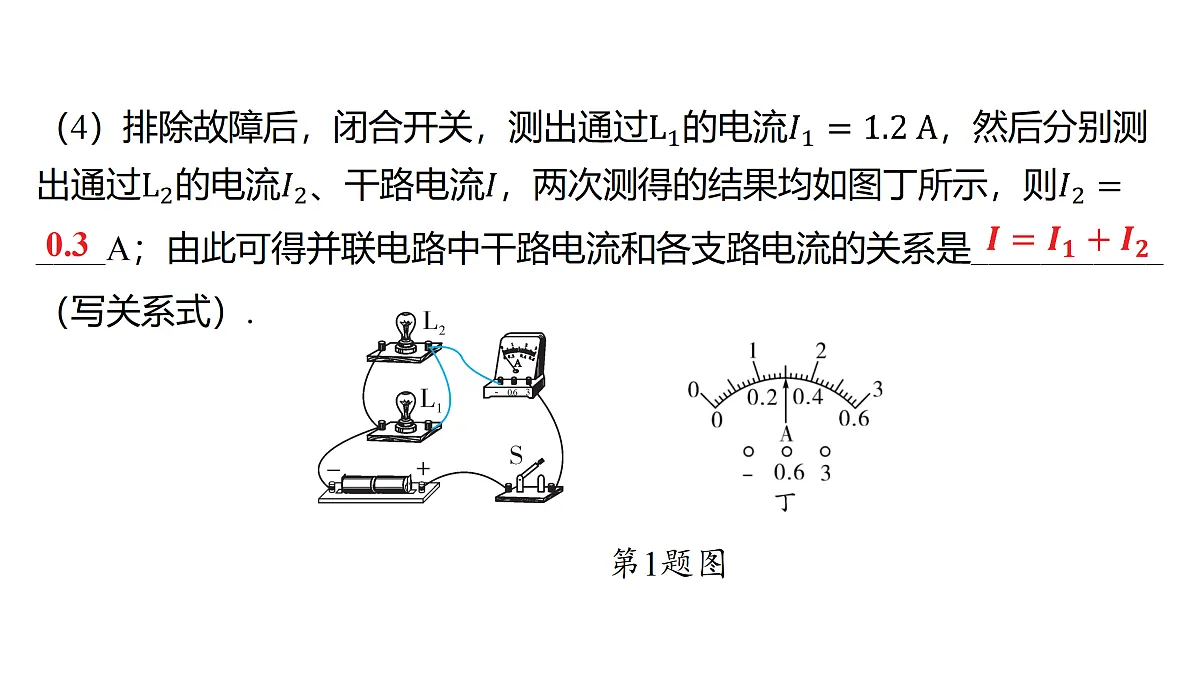

（5）为了使实验结论具有普遍性，小明更换______（选填“相同”或“不同”）规格的灯泡又进行了三次实验，并将数据记录在下表中：
请你指出表格中存在问题的数据是_______________________，造成该数据错误的原因可能是____________________________________________.
第2次实验干路的电流值
电流表选用小测量范围，却按大测量范围读数了

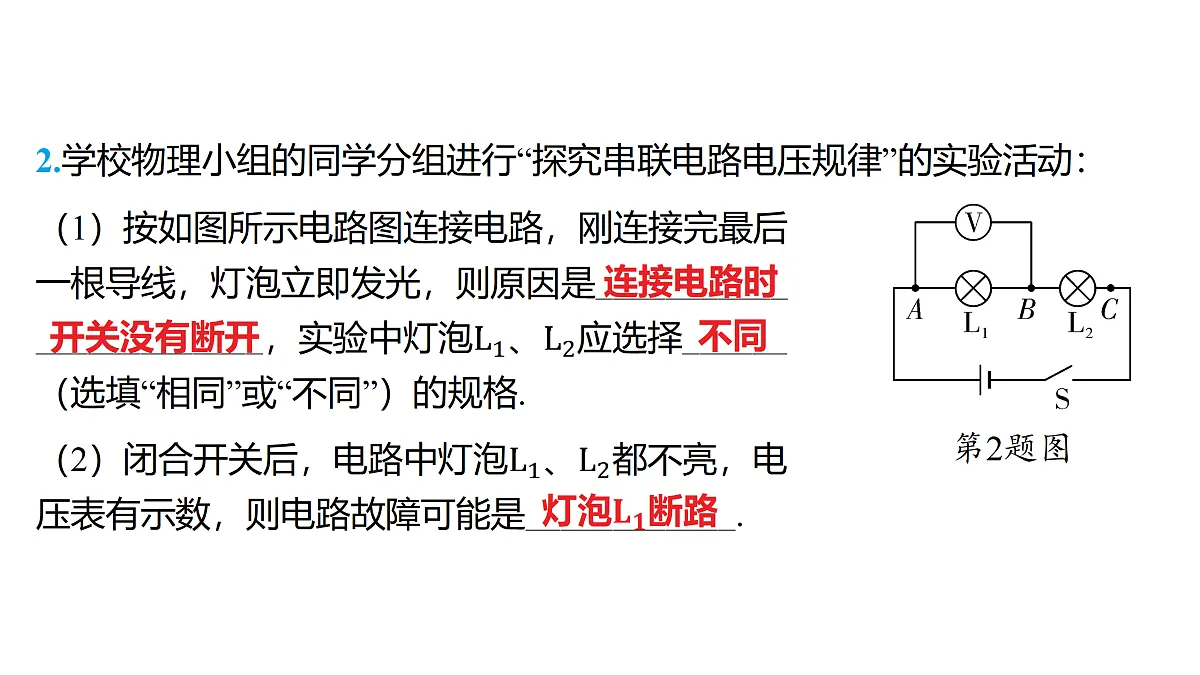

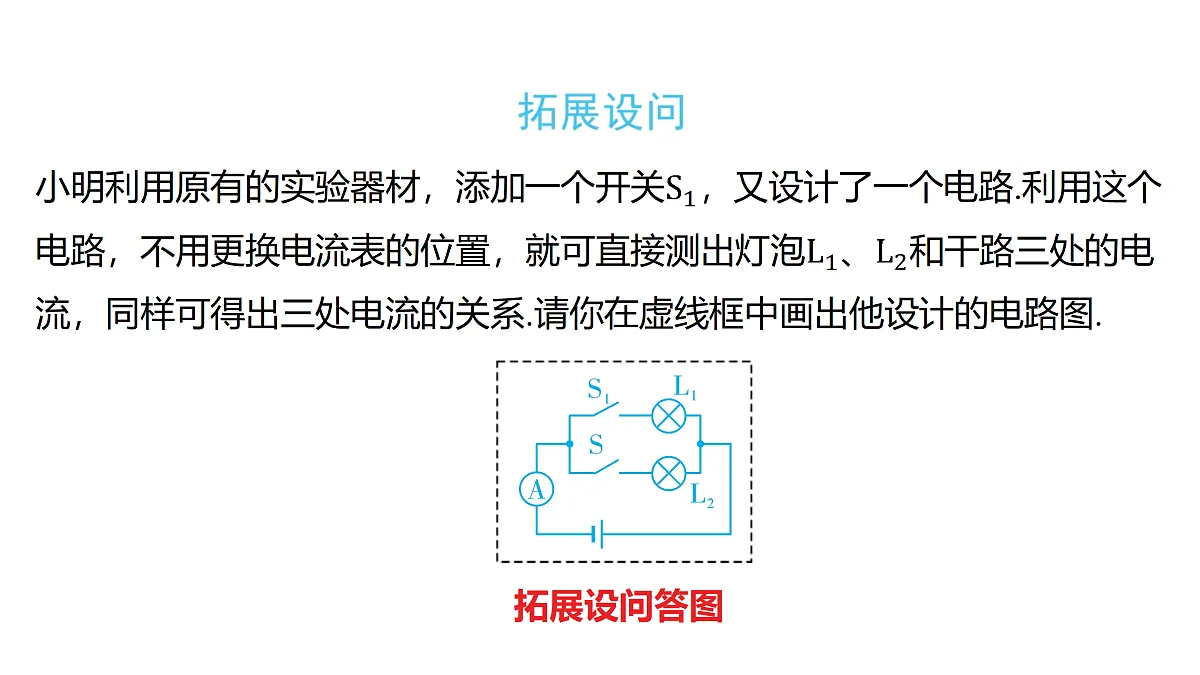

2.学校物理小组的同学分组进行“探究串联电路电压规律”的实验活动：
连接电路时开关没有断开

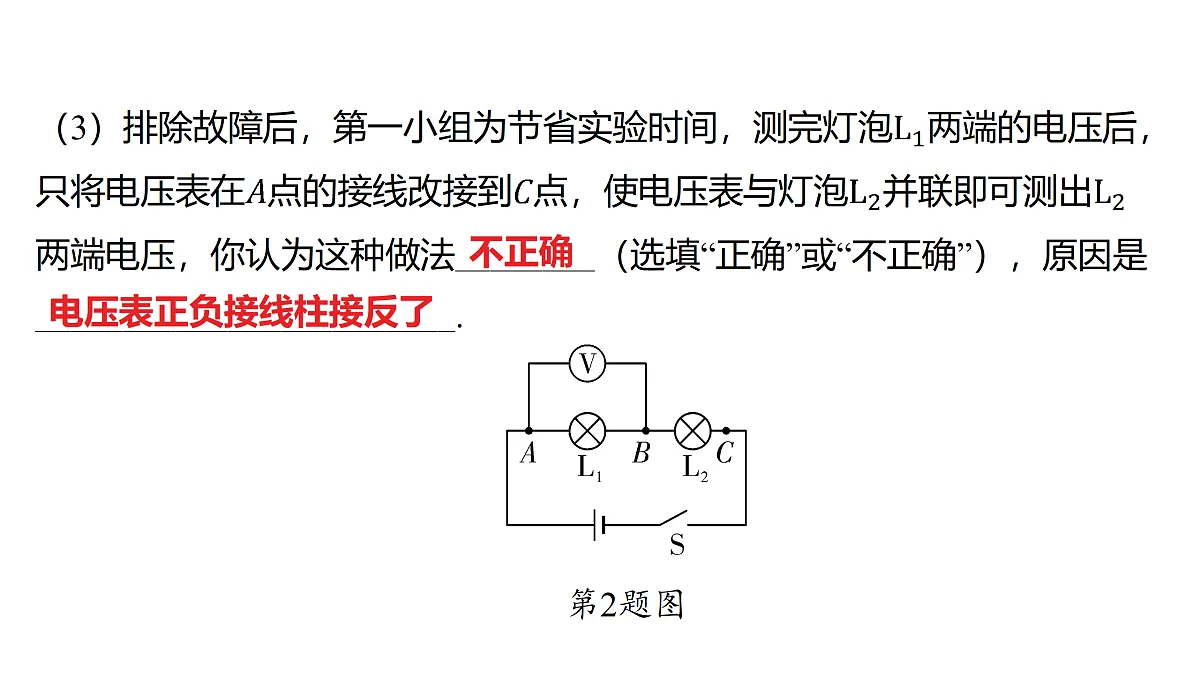

电压表正负接线柱接反了
探究电流与电压、电阻的关系 （2024.20、2021.20）
3.[2025深圳改编]某实验小组利用如图所示电路探究“电流与电压的关系”.
（1）为完成实验，在如图1所示的虚线框内，应接入一个__________（填电学元器件名称）.
（2）下表是实验数据记录，根据表格数据可知，电压与电流的比值是______，由此可得出结论：“在电阻一定时，通过导体的电流与导体两端的电压成正比”.
选用的定值电阻的阻值不同
①图甲是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图；
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时________（选填“电流表”或“电压表”）指针的偏转可能超出所选测量范围；
③闭合开关，移动滑片，记录了如下表数据.第5次的电压表和电流表的示数如图乙、丙所示，请将示数填入表中；
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比.得出此结论的理由是_____________________________________________________________________ .
（2）正确连接好电路后，用开关试触时电压表和电流表均无示数，若故障是某一元件发生了断路，则发生断路的元件可能是___（填字母）.
A. 开关或定值电阻B. 定值电阻或电流表C. 开关、滑动变阻器或电流表D. 滑动变阻器、电压表或电流表
保持电压表示数不变
（5）请你设计一个记录实验数据的表格.
6.[2024陕西20题7分]小明和小华在探究电流与电阻的关系时，实验电路如图甲所示.
（1）请用笔画线代替导线将图甲所示电路补充完整.
第6（1）题答图
由图乙已有数据可知，电流与电阻不是线性关系，各相邻数据点之间不能简单的用直线相连，应该拟合为平滑的曲线
镍铬合金丝两端有一部分缠绕在接线柱上，导致有效长度变短
用电流表和电压表测量定值电阻（2023020、2020.19）
7.[2023陕西20题7分]小明同学在“测量定值电阻的阻值”实验中，电路图如图甲所示，请回答以下问题.
电流表正负接线柱接反了
8.[2025烟台改编]在“用电流表和电压表测量电阻”的实验中：#1
第8（1）题答图
（2）正确连接电路后，闭合开关，发现电流表有示数，电压表无示数.出现这个现象的原因可能是_____（多选，选填序号）.
A. 待测电阻断路B. 待测电阻短路C. 电压表接线柱接触不良D. 滑动变阻器短路
（3）排除电路故障后，小组同学继续实验，并将记录的数据填写在下表.
第8（3）题答图
（1）正确连接好如图甲的电路，闭合开关，移动滑动变阻器的滑片，发现电压表示数始终为零、电流表示数有变化，则故障是___________（写出一种可能的情况）.
应注意什么？____________________________________________________________________________________.
________________________________________________________________________________________________________________________________________________________________________________.
因为电流表未调零，每次
测量小灯泡的电阻和电功率（2025.19）
（1）该实验的原理是_ ______.
查找原因.出现以上现象的原因可能是___（填选项字母）.
（5）请结合表中信息分析，能否用该实验的器材探究电流与电压的关系，并说明理由：______________________________________________________.
不能；因为灯泡的电阻随温度的变化而变化，不是一个定值
（1）请用笔画线表示导线，将图甲中的电路连接完整.
阻值最大
小灯泡断路
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压
通过小灯泡和滑动变阻器的电流大小相等，且二者两端电压之和等于电源电压
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用___（选填字母）.
（5）小明在实验过程中发现用力捏滑片与电阻丝接触处,灯泡发光明显变亮. 请结合影响导体电阻大小的因素,分析产生这一现象可能的原因是___________________________________________________________________________________________________________.
捏滑片增大了滑片与电阻丝接触的面积,减小了电阻（或捏滑片缩短了滑动变阻器接入电路中电阻丝的长度,减小了电阻）
（1）请用笔画线代替导线，将图甲中的实物电路连接完整（导线不允许交叉）.
（2）①小明检查电表量程的选择和电路的连接都无误后.闭合开关，将滑动变阻器的滑片调至阻值最大处，开始实验.小丽指出小明的实验操作存在错误，正确的操作应是：__________________________________________
先将滑动变阻器的滑片调至阻值最大处，再闭
_______.②正确操作后，继续实验的过程中，电压表指针出现如图乙所示的情况.经检查只有滑动变阻器发生故障，则故障可能是滑动变阻器______（选填“断路”或“被短接”）.
（3）排除故障后，闭合开关，继续实验，获取实验数据.当电压表示数为
