2026年中考物理一轮复习 练习课件含答案 模块五 电学 大单元2 电路的分析与计算 电学专项2 动态电路分析与计算

这是一份2026年中考物理一轮复习 练习课件含答案 模块五 电学 大单元2 电路的分析与计算 电学专项2 动态电路分析与计算，共15页。PPT课件主要包含了第1题图，第2题图，第4题图，第5题图，第6题图，第7题图，第8题图，第9题图，第10题图，第11题图等内容，欢迎下载使用。

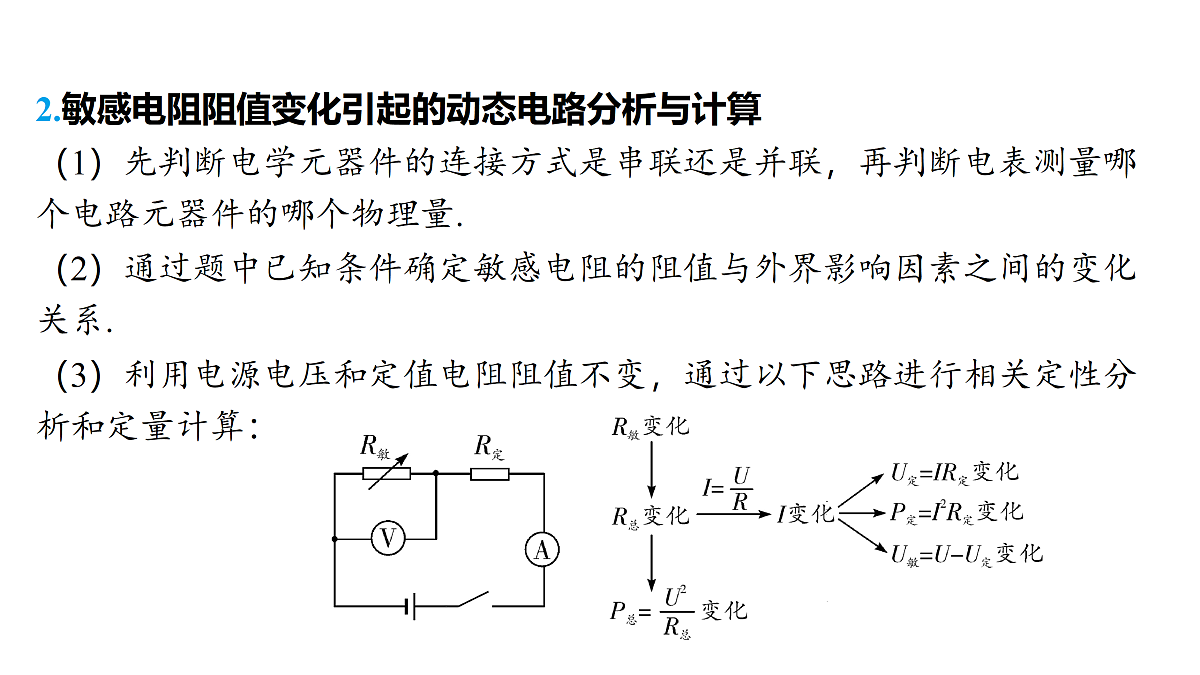

2.敏感电阻阻值变化引起的动态电路分析与计算（1）先判断电学元器件的连接方式是串联还是并联，再判断电表测量哪个电路元器件的哪个物理量.（2）通过题中已知条件确定敏感电阻的阻值与外界影响因素之间的变化关系.（3）利用电源电压和定值电阻阻值不变，通过以下思路进行相关定性分析和定量计算：

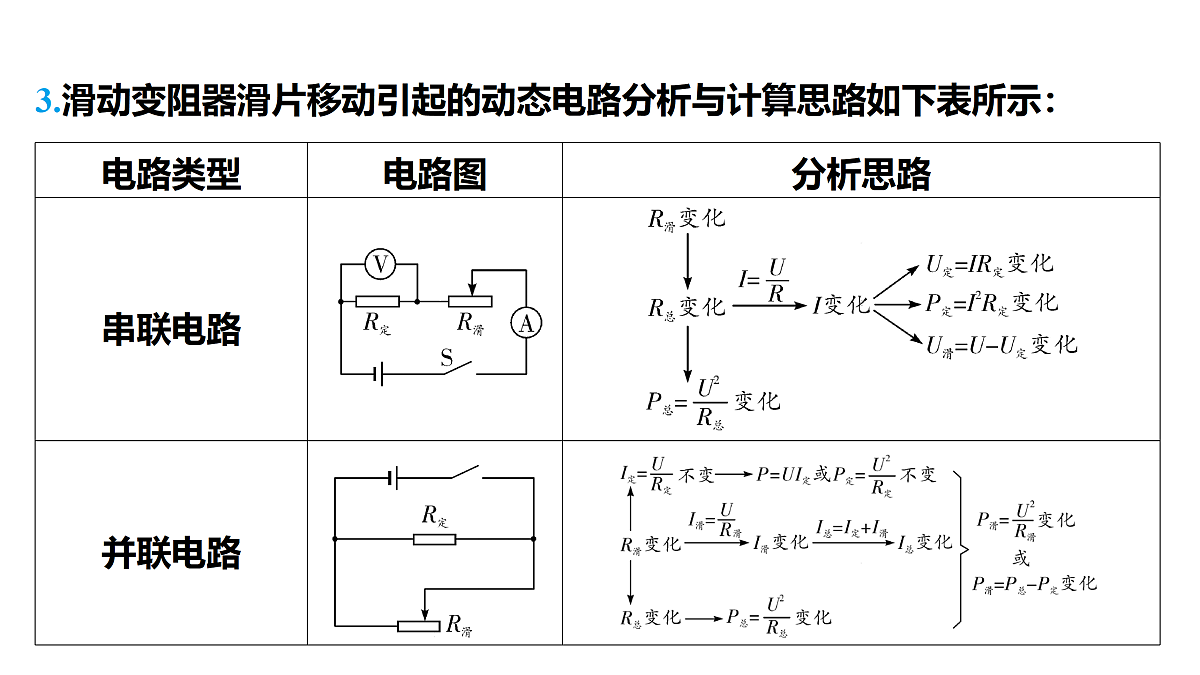

3.滑动变阻器滑片移动引起的动态电路分析与计算思路如下表所示：#2

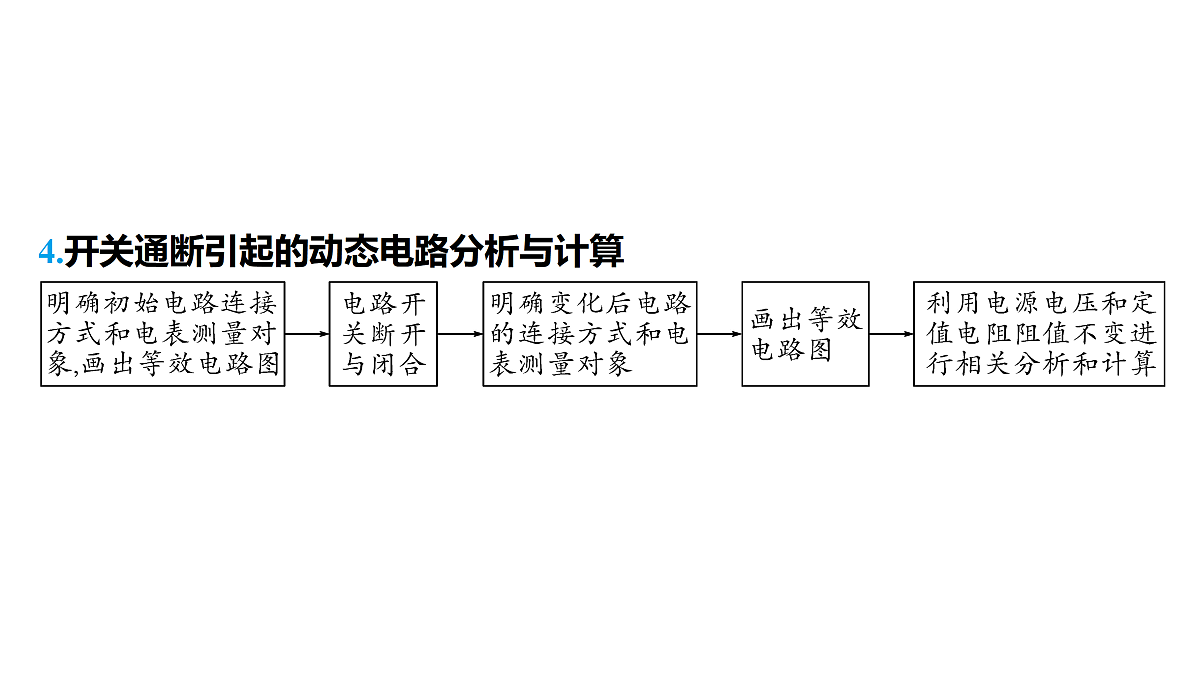

4.开关通断引起的动态电路分析与计算

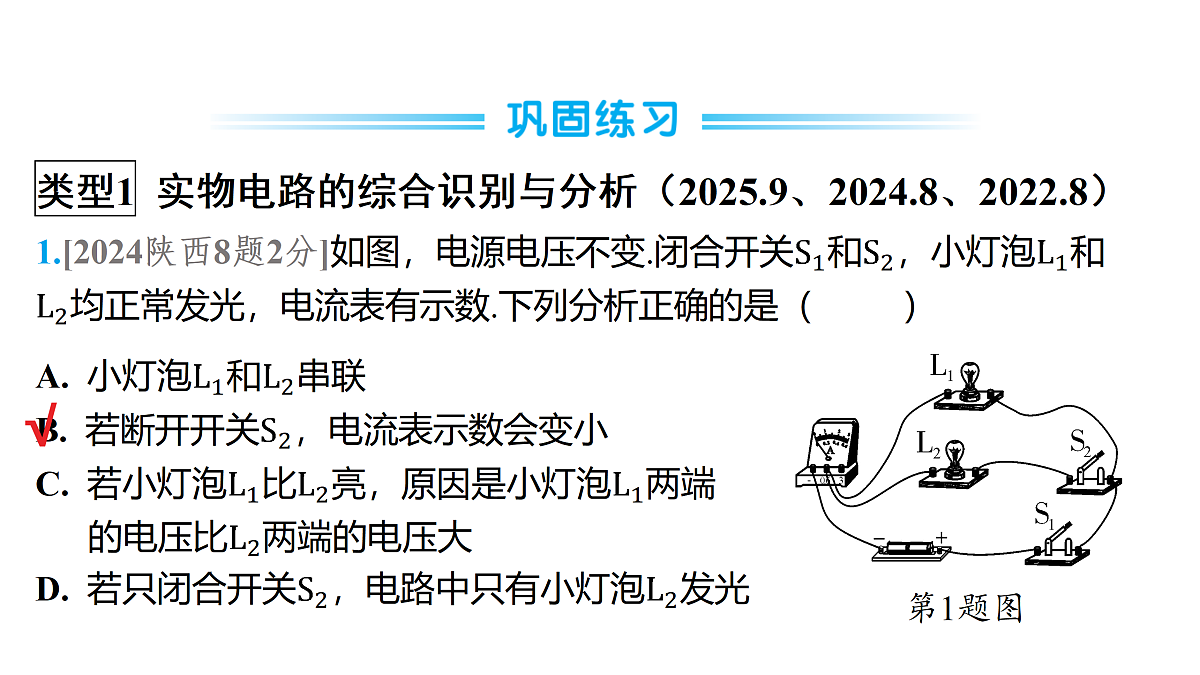

类型1 实物电路的综合识别与分析（2025.9、2024.8、2022.8）
4.[一题多选]如图，电源电压不变，闭合开关，滑动变阻器的滑片由中点向左移动的过程中，下列说法正确的是（ ）
泡两端的电压，电压相等，故D错误，故选C.
类型2 滑片移动引起的实际动态电路分析与计算
A. 体重测试仪电路由于缺少开关，电路 始终处于通路状态B. 体重显示表是用电压表改装成的C. 体重测试仪所测体重越大，电路中的电流越小D. 体重测试仪所测体重越大，电路消耗电功率越大
类型3 敏感电阻阻值变化引起的动态电路分析与计算
类型4 电磁继电器动态电路分析与计算（2025.15、2023.10）
（1）电磁铁工作时，利用了通电导体周围存在______，其上端为___极.
（2）当烟雾浓度升高时，控制电路中线圈的电流______（选填“变大”“变小”或“不变”）.
类型5 电路图动态电路分析与计算（2020.10）
A. 电流表和电压表示数都变小B. 电压表与电流表示数的比值变大C. 小灯泡亮度变暗D. 电路总功率变大
26.[2024临沂]闭合如图所示电路的开关，将滑动变阻器的滑片向左移动一小段距离的过程中（ ）
A. 灯泡的亮度变小B. 电流表的示数不变C. 电压表的示数变大D. 电路的总功率变小
28.[2025江西改编]在如图所示的电路中，下列说法不正确的是（ ）
电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接入电路中的电阻变小，所以电压表与电流表示数之比变小，故B错误；
