考向1 安全用电（6年3考）

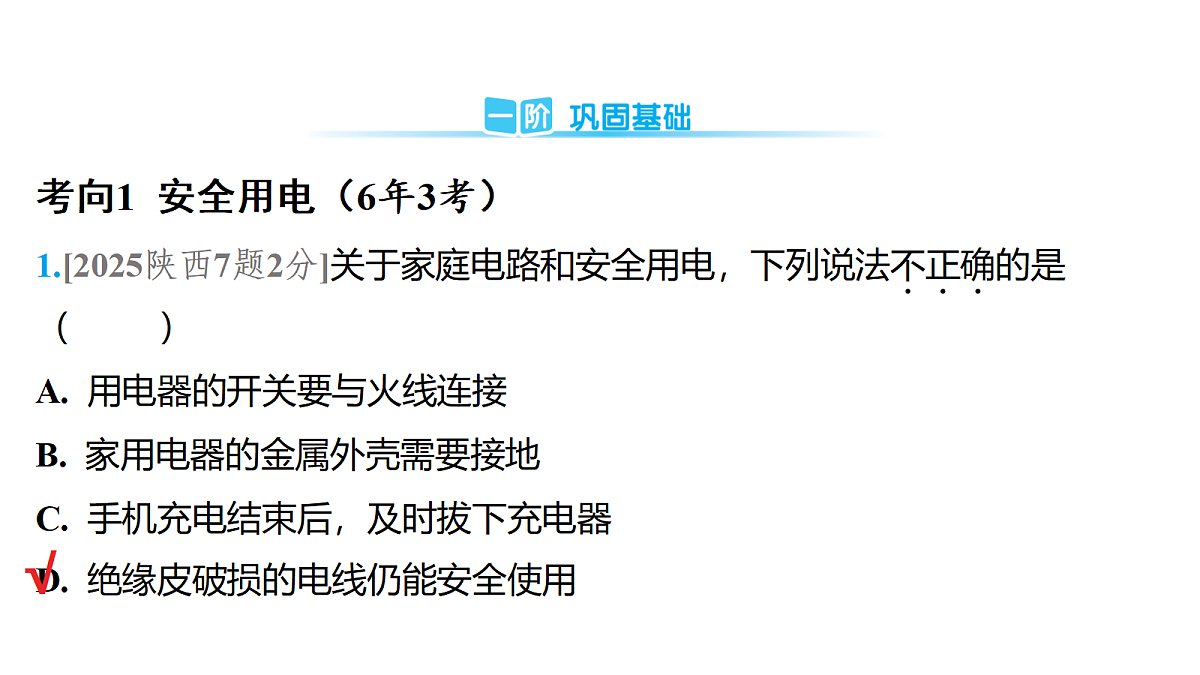

1.[2025陕西7题2分]关于家庭电路和安全用电，下列说法不正确的是（ ）
A. 用电器的开关要与火线连接B. 家用电器的金属外壳需要接地C. 手机充电结束后，及时拔下充电器D. 绝缘皮破损的电线仍能安全使用

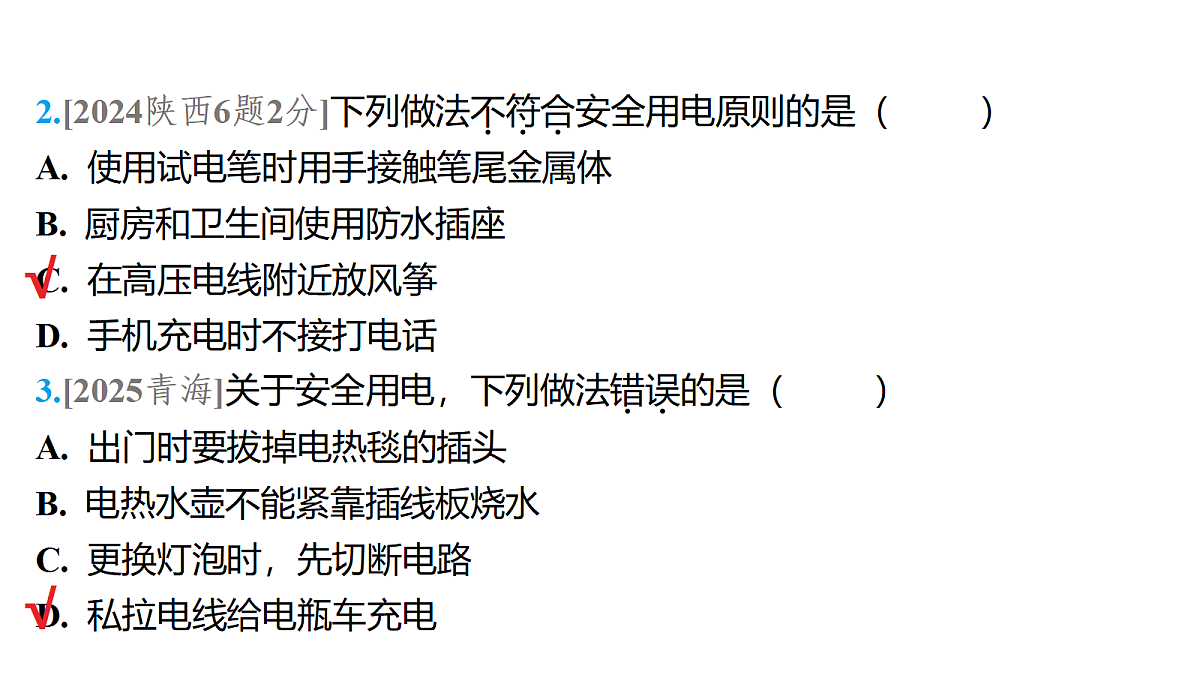

2.[2024陕西6题2分]下列做法不符合安全用电原则的是（ ）
A. 使用试电笔时用手接触笔尾金属体B. 厨房和卫生间使用防水插座C. 在高压电线附近放风筝D. 手机充电时不接打电话
3.[2025青海]关于安全用电，下列做法错误的是（ ）
A. 出门时要拔掉电热毯的插头B. 电热水壶不能紧靠插线板烧水C. 更换灯泡时，先切断电路D. 私拉电线给电瓶车充电

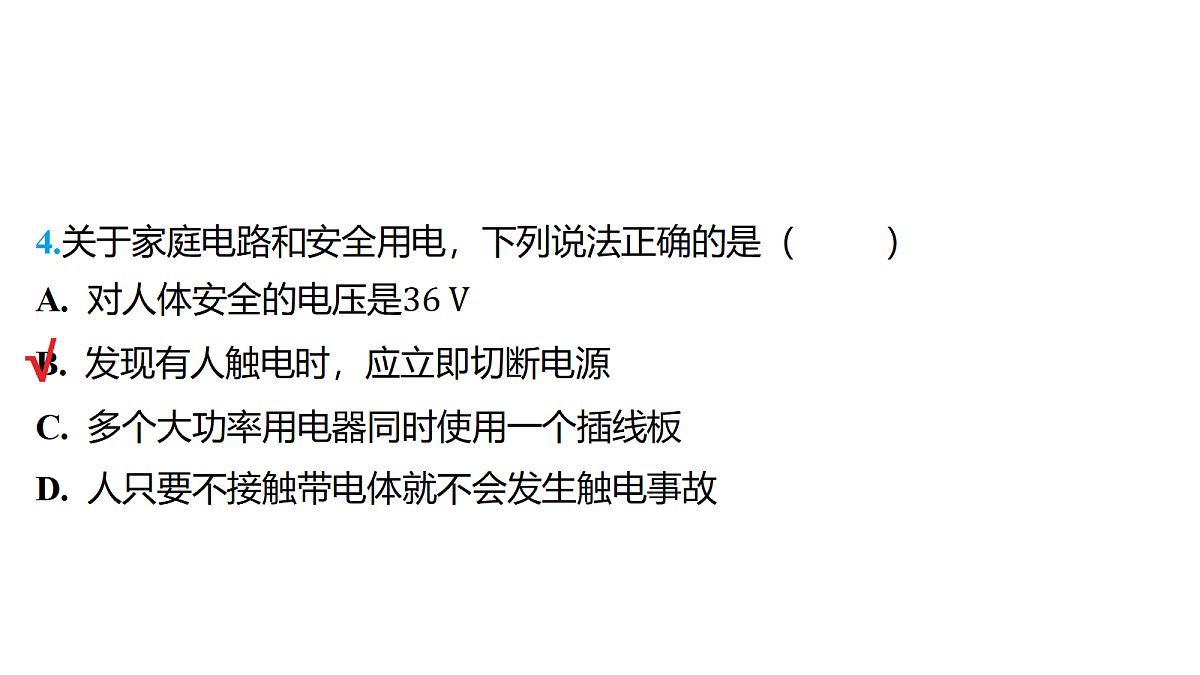

4.关于家庭电路和安全用电，下列说法正确的是（ ）

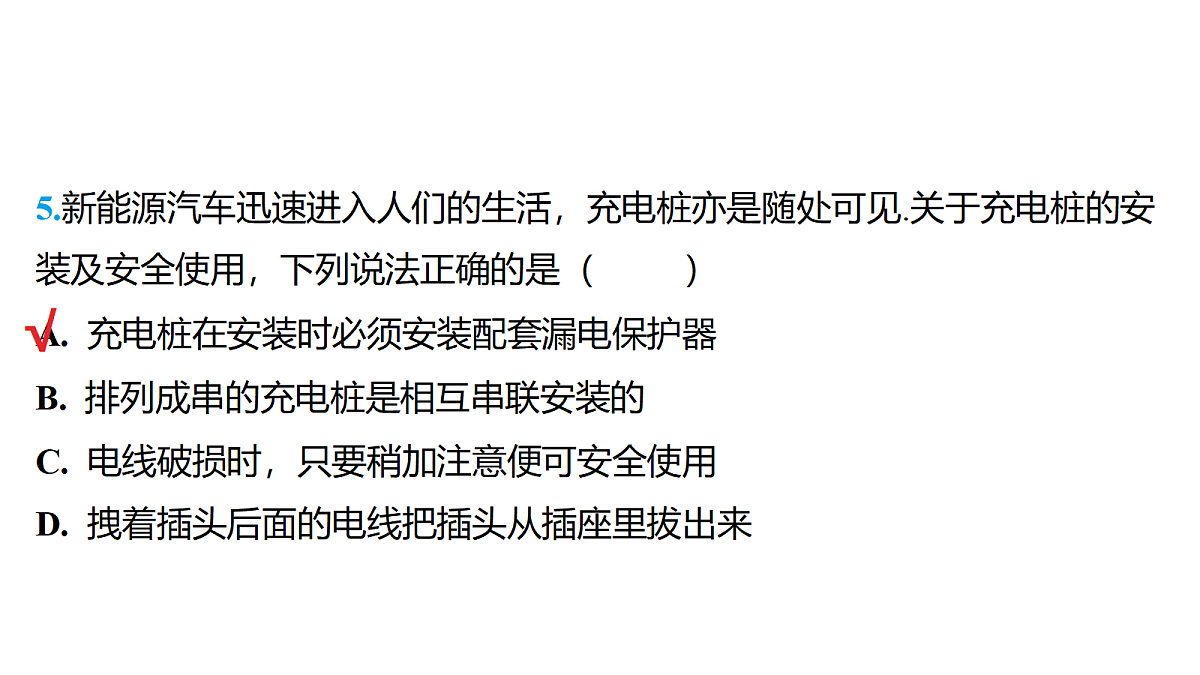

5.新能源汽车迅速进入人们的生活，充电桩亦是随处可见.关于充电桩的安装及安全使用，下列说法正确的是（ ）
A. 充电桩在安装时必须安装配套漏电保护器B. 排列成串的充电桩是相互串联安装的C. 电线破损时，只要稍加注意便可安全使用D. 拽着插头后面的电线把插头从插座里拔出来

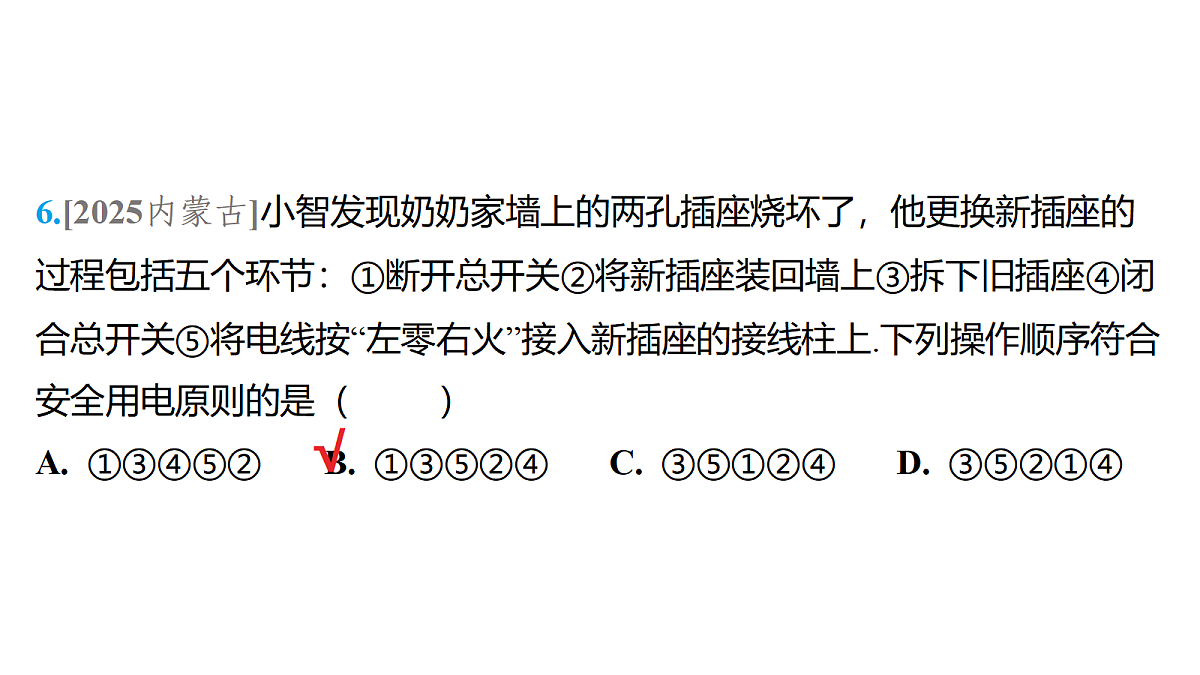

6.[2025内蒙古]小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关②将新插座装回墙上③拆下旧插座④闭合总开关⑤将电线按“左零右火”接入新插座的接线柱上.下列操作顺序符合安全用电原则的是（ ）
A. ①③④⑤②B. ①③⑤②④C. ③⑤①②④D. ③⑤②①④
考向2 家庭电路及其连接（6年4考）
8.[2025扬州]如图，测电笔的氖管发光，所测孔连接的是____线.多个用电器同时插入插线板都能独立工作,各用电器是____联的.断开插线板上的开关，所有插孔都不能供电，表明开关连接在____路上，三孔插座中间的插孔接地，将用电器的__________与大地相连，目的是防止触电.
9.请将图中吊扇及调速开关按照安全用电原则接入家庭电路.（要求：调速开关控制吊扇的转速，且当调速开关滑片逆时针转动时，吊扇风速减慢）
考向3 家庭电路故障分析 （2019.8CD）
11.晚上小明写作业时，亮着的台灯突然熄灭了，为了判断是台灯坏了还是停电了，下列做法不合理的是（ ）
A. 打开客厅的灯，观察其是否发光B. 直接拆下灯泡，观察灯丝是否烧坏C. 看窗外邻居家的灯是否亮着D. 用试电笔检查插座，观察氖管发光情况
12.[2019陕西8题2分]如图是小轩家的部分电路.下列说法正确的是（ ）
13.家庭电路中,各用电器之间是____联的，同时工作的用电器越多,总电阻越____，干路电流越____；当同时使用的用电器的总功率过大时,家庭电路中的__________（选填“漏电保护器”或“空气开关”）会自动断开,切断电路，起到保护电路的作用.
14.[2025江西]某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”.原因可能是插头内部发生了______故障，从而使干路中的______过大，导致空气开关自动切断电路.
15.[2025武汉]图甲是一个常用的插线板，图乙是其内部元件连接的示意图.将一盏台灯插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光.下列说法正确的是（ ）
A. 断开插线板开关，台灯仍正常发光B. 断开台灯开关，指示灯会熄灭C. 若指示灯断路，台灯仍正常发光D. 若台灯内部短路，指示灯会被烧坏
