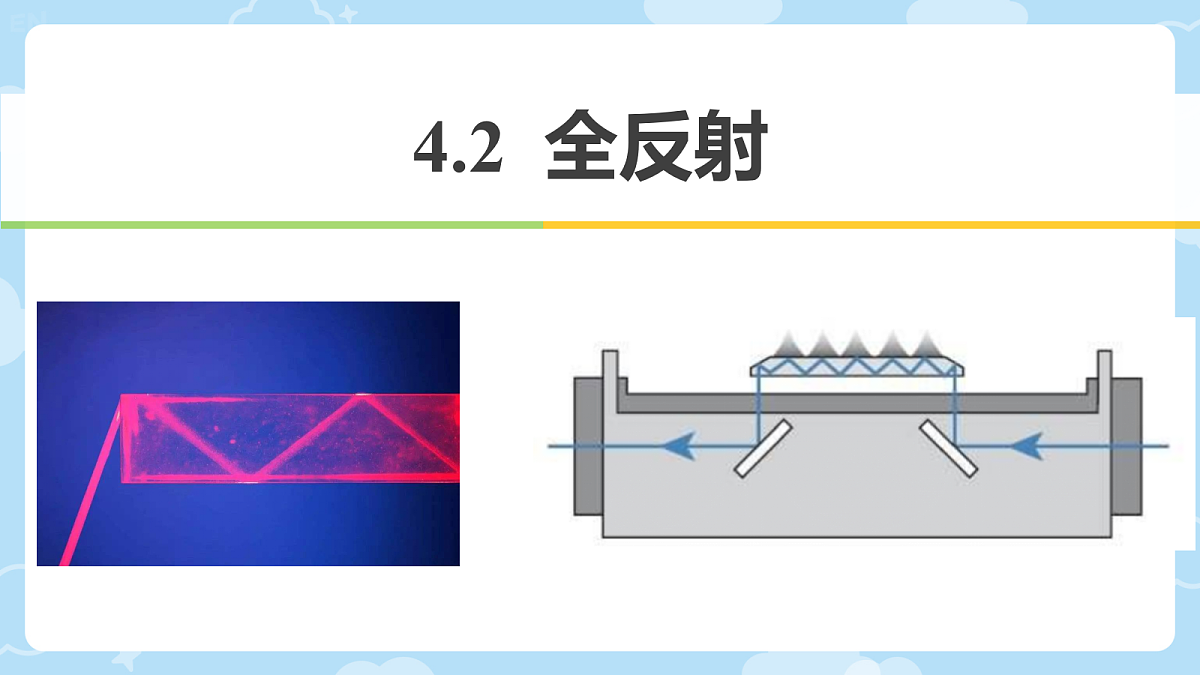

高中物理全反射教学课件ppt

这是一份高中物理全反射教学课件ppt，共11页。PPT课件主要包含了n1n2，全反射的条件，全反射，变化90°，变化180°，全反射棱镜，光导纤维等内容，欢迎下载使用。

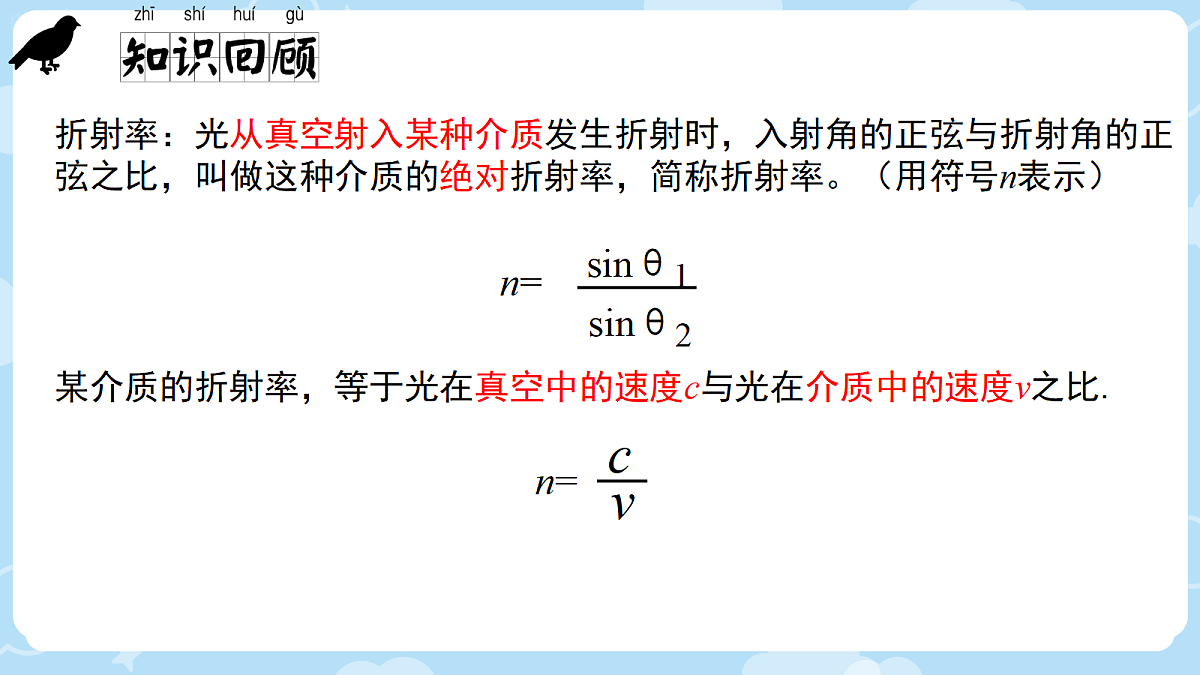

某介质的折射率，等于光在真空中的速度c与光在介质中的速度v之比.

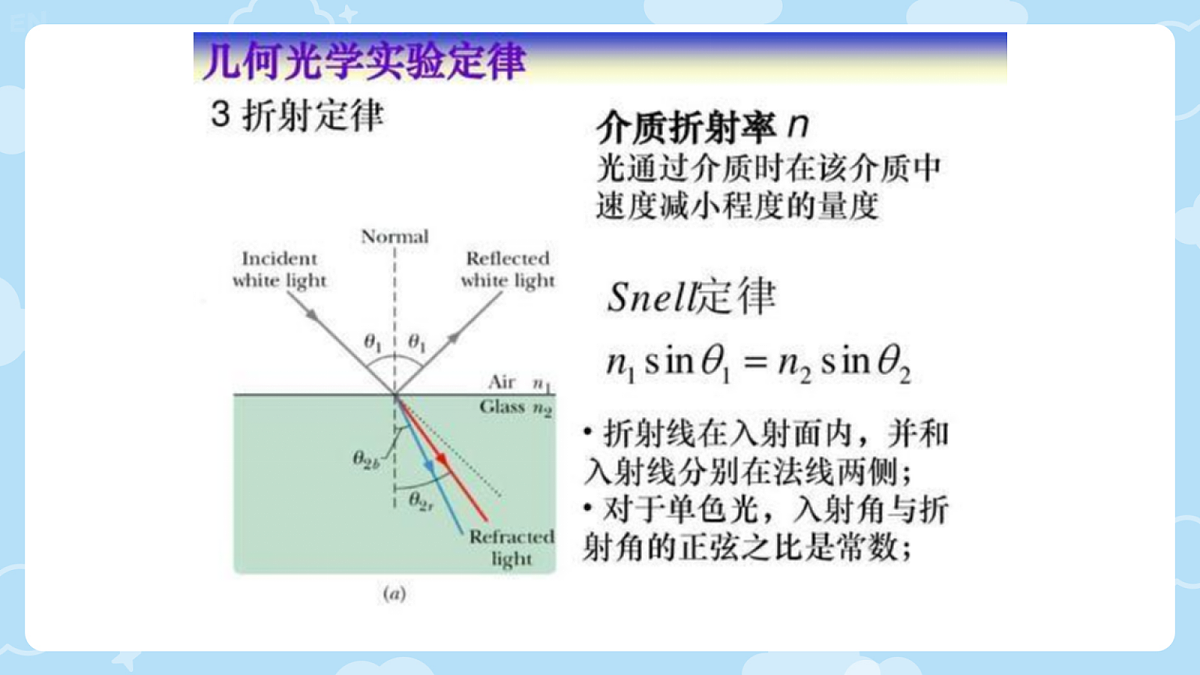

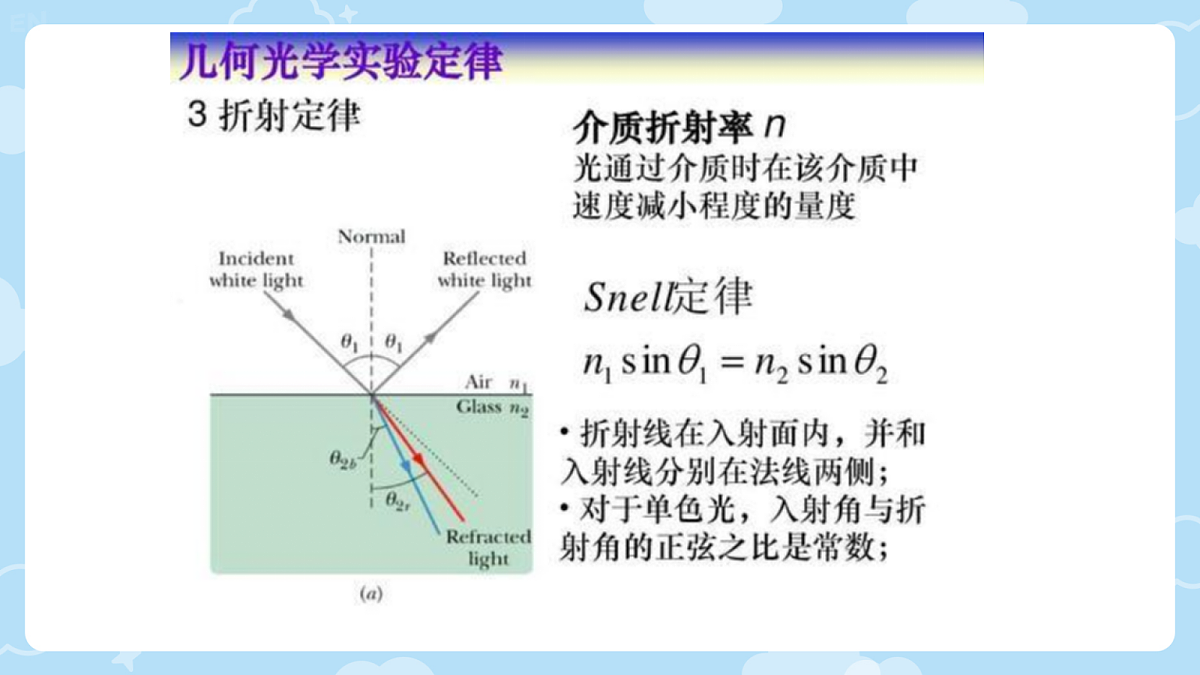

折射率：光从真空射入某种介质发生折射时，入射角的正弦与折射角的正弦之比，叫做这种介质的绝对折射率，简称折射率。（用符号n表示）

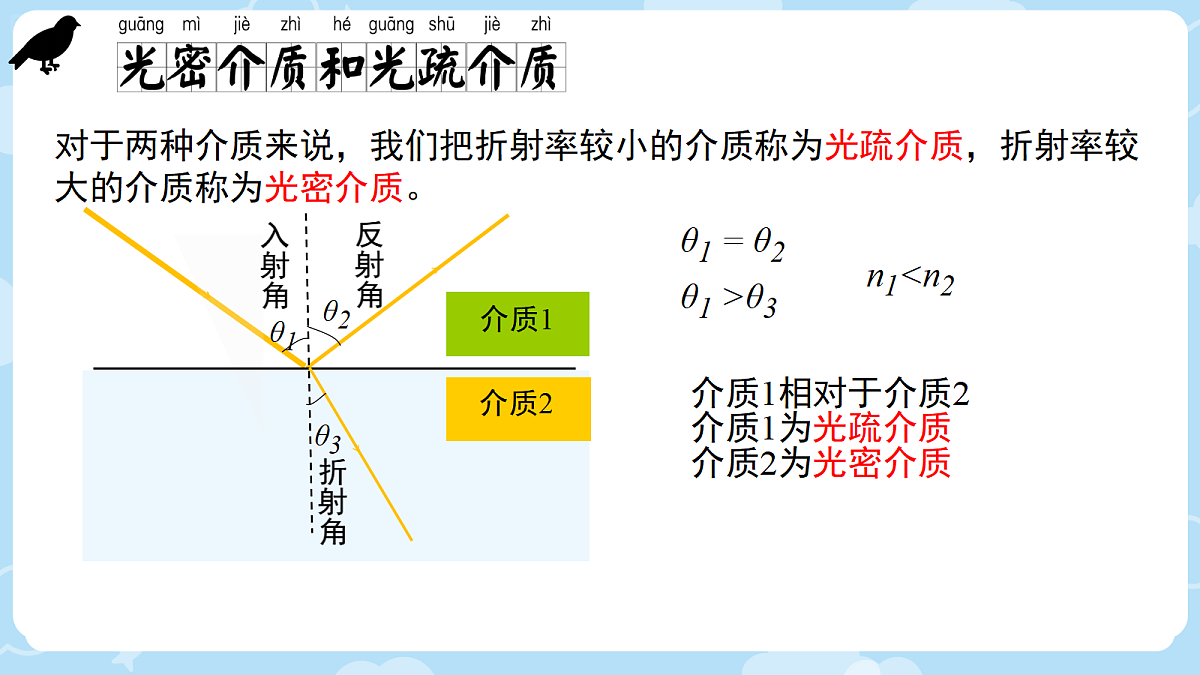

对于两种介质来说，我们把折射率较小的介质称为光疏介质，折射率较大的介质称为光密介质。
θ1 = θ2 θ1 >θ3
介质1相对于介质2介质1为光疏介质介质2为光密介质

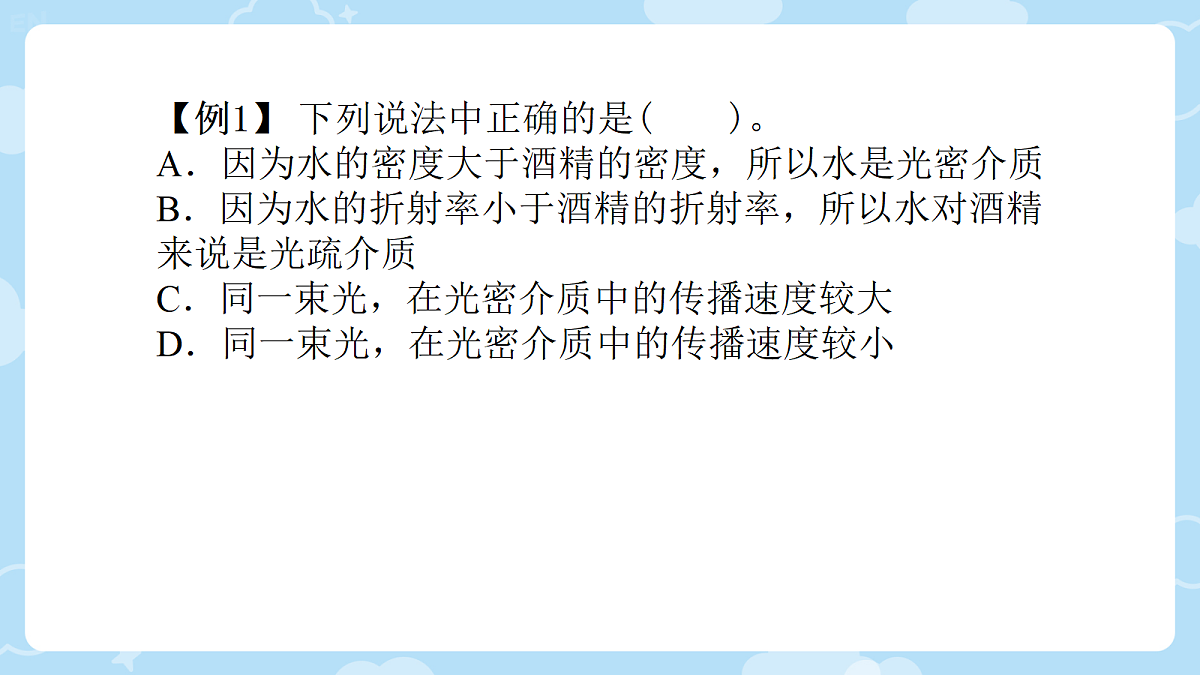

【例1】 下列说法中正确的是(　　)。A．因为水的密度大于酒精的密度，所以水是光密介质B．因为水的折射率小于酒精的折射率，所以水对酒精来说是光疏介质C．同一束光，在光密介质中的传播速度较大D．同一束光，在光密介质中的传播速度较小

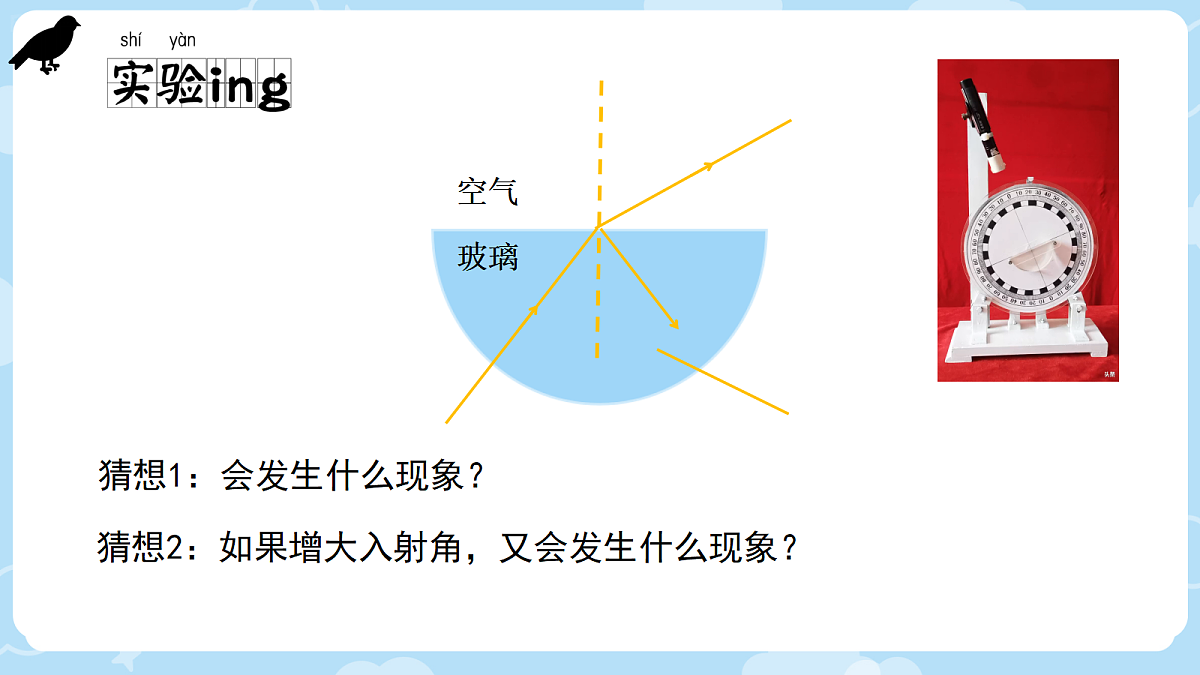

猜想1：会发生什么现象？
猜想2：如果增大入射角，又会发生什么现象？
光由光密介质射到光疏介质时，光线不发生折射，而全部返回到原介质中继续传播的现象叫全反射现象。
1、光从光密介质射入光疏介质
2、入射角大于等于临界角
使折射角变为90°时的入射角
【例2】 (多选)下列选项所示光线由空气透过半圆形玻璃砖，再射入空气的光路图中，正确的是(玻璃的折射率为1.5) (　　)
【针对性训练1】(多选)一束光从空气射向折射率 的某种玻璃的表面，如图所示．θ1代表入射角，则( )A．当θ1>45°时会发生全反射现象B．无论入射角θ1是多大，折射角θ2都不会超过45°C．当入射角θ1＝45°时，折射角θ2＝30°D．当入射角θ1＝60°时，反射光线与折射光线垂直
在水中的鱼看来，水面上和岸上的所有景物，都出现在顶角约为97.6°的倒立圆锥里，为什么？
水的折射率为1.33 所以C=48.80则有圆锥顶角θ=2C=97.60
全反射棱镜：截面为等腰直角三角形的棱镜
对于精密的光学仪器，如照相机、望远镜、显微镜等，就需要用全反射棱镜代替平面镜，以消除多余的像．当然，如果在玻璃的前表面镀银，就不会产生多个像，但是前表面镀银，银面容易脱落．
构造特点：双层，内芯材料的折射率比外套材料的折射率大
【例4】如图所示，一根长为L的直光导纤维，它的折射率为n. 光从它的一个端面射入，从另一端面射出所需的最长时间为多少？(设光在真空中的光速为c)
[针对性训练2]华裔科学家高锟被誉为“光纤通讯之父”．光纤通讯中信号传播的主要载体是光导纤维，它的结构如图所示，其内芯和外套材料不同，光在内芯中传播．内芯的折射率比外套的________，光传播时在内芯与________的界面上发生全反射．
4.如图所示，ABCD是一个长方形玻璃砖，将此玻璃砖置于空气中，一束光线斜射到AB面上，关于能否发生全反射，以下说法中正确的是(　　)。A．在AB面上不可能，在DC面上有可能B．在AB面上有可能，在DC面上不可能C．在AB面上不可能，在DC面上也不可能D．在AB、DC面上都有可能
5.如图所示，已知介质Ⅱ为空气，介质Ⅰ的折射率为 ，则下列说法中正确的是（   ） A. 光线a、b都不能发生全反射                              B. 光线a、b都能发生全反射C. 光线a发生全反射，光线b不发生全反射              D. 光线a不发生全反射，光线b发生全反射
【课后作业】1.两束不同频率的平行单色光a、b分别由水射入空气发生如图所示的折射现象（α＜β），下列说法正确的是（   ）A. 随着a、b入射角度的逐渐增加，a先发生全反射  B. 水对a的折射率比水对b的折射率大C. a、b在水中的传播速度va＞vbD. a、b入射角为0°时，没有光线射入空气中
2、如图所示，一束白光从顶角为θ棱镜一个侧面AB以较大的入射角i入射，经过三棱镜后，在屏P上可得到彩色光带，当入射角逐渐减小到零的过程中，若屏上的彩色光带先后全部消失，则（ ）A、红光最先消失，紫光最后消失 B、紫光最先消失，红光最后消失C、紫光最先消失，黄光最后消失 D、红光最先消失，黄光最后消失
