物理人教版 (2019)全反射教学课件ppt

这是一份物理人教版 (2019)全反射教学课件ppt，共46页。PPT课件主要包含了课堂引入，实验与观察1，实验与观察2，全反射，全反射棱镜，潜望镜，光导纤维，学以致用，课堂小结，典例分析等内容，欢迎下载使用。

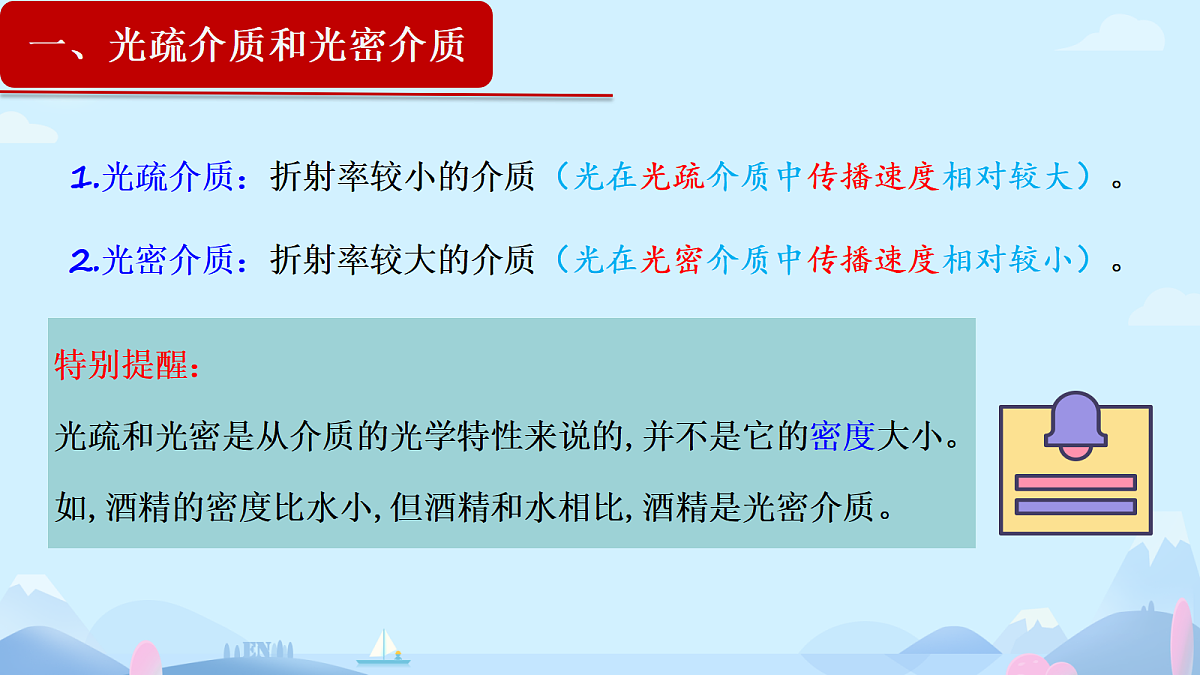

1.光疏介质：折射率较小的介质（光在光疏介质中传播速度相对较大）。2.光密介质：折射率较大的介质（光在光密介质中传播速度相对较小）。
一、光疏介质和光密介质

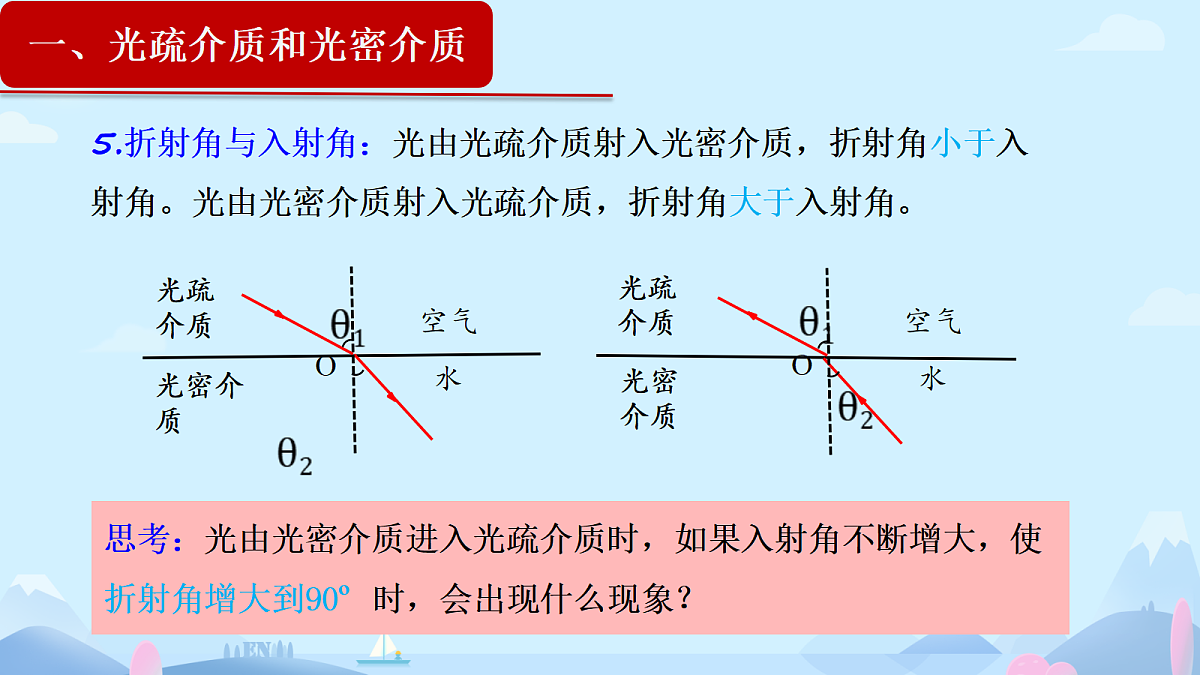

5.折射角与入射角：光由光疏介质射入光密介质，折射角小于入射角。光由光密介质射入光疏介质，折射角大于入射角。
高锟（1933-2018）
水的折射率为1.33 所以C=48.80
则有圆锥顶角θ=2C=97.60
【典例1】（多选）下列说法正确的是（　　）A．在水中的潜水员斜向上看岸边的物体时，看到的物体的像比物体所处的实际位置高B．光纤通信是一种现代通信手段，它是利用光的全反射原理来传递信息的C．在光的照射下，玻璃杯裂缝处看上去比周围明显亮，是由于光的全反射D．海市蜃楼产生的原因是海面上方上层空气的折射率比下层空气的折射率大
【典例2】（2022·四川省富顺县城关中学高二期中）一束由a、b两种单色光组成的复色光从水中射入空气中，并分成a、b两束，下列关于a、b两束单色光的说法正确的是（　　）A．若水中入射光SA的入射角不断增大，则a光先发生全反射B．a光的折射率比b光的折射大C．在真空中a光的速度比b光大D．在水中a光的传播速度比b光的大
【典例4】（2022·福建三明·高二期中）如图所示，MN是空气与某种液体的分界面，一束红光由空气射到分界面，一部分光被折射，一部分光进入液体中。当入射角是450时，折射角为300，求：（1）该液体对红光的折射率n；（2）该液体对红光的全反射临界角C。
【典例5】（2022·浙江·高二阶段练习）(多选)如图所示，用透明材料制成一长方体光学器件，其侧面BD足够长，现有一光束从上表面射入，下列说法正确的是（　　）A．入射角越大，光进入介质后在侧面越不容易发生全反射B．要求从上表面射入的光能从右侧面射出，材料的折射率必须小于C．若从上表面入射的光为红光和紫光的复合光，则在BD面上紫光比红光更靠近D端D．要求从上表面射入的光能从右侧面射出，材料的折射率必须大于
【典例6】（2022·福建省连城县第一中学高二阶段练习）有一玻璃棱镜，横截面为如图所示的圆心角为90°的扇形，扇形的半径为R，一束细光以垂直于OP的方向射向OP界面，当入射点M距O点0.5R时，在圆弧PQ界面上的折射角为45°。已知光在真空中的传播速度为c。（1）求此种玻璃的折射率；（2）若此入射光可以在OP方向上移动，是否存在反射光垂直OQ方向从OQ界面射出的情况；如果有，请作出最简单的光路图，并求出此种情况下光在该玻璃棱镜中的传播时间。
【典例7】如图所示，平静湖面岸边的垂钓者，眼睛恰好位于岸边P点正上方0.9m的高度处，浮标Q离P点0.9m远，鱼饵灯M在浮标正前方1.8m处的水下，垂钓者发现鱼饵灯刚好被浮标挡住，已知鱼饵灯M离水面的深度为 。（1）求水的折射率n；（2）鱼饵灯缓慢竖直上浮，当它离水面多深时，鱼饵灯发出的光恰好无法从水面P、Q间射出？
固执于光的旧有理论的人们，最好是从它自身的原理出发，提出实验的说明。并且，如果他的这种努力失败的话，他应该承认这些事实。——托马斯·杨
