黑龙江省齐齐哈尔市2025-2026学年中考物理模试卷（含答案解析）

这是一份黑龙江省齐齐哈尔市2025-2026学年中考物理模试卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，每年6月6日是全国“爱眼日”等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．热敏电阻是一种新型的半导体材料，被广泛应用于电热设备中，该材料温度越高，电阻越大。小明买了一个应用了该材料的养生壶，已知该材料电阻RT不小于24Ω，温度为50℃时，RT＝40.5Ω，壶内另一定值电阻R0＝20Ω．养生壶加热过程中的平均功率等于50℃时电路的总功率。
(1)小明试着设计了养生壶的两种电路图，如图甲、乙所示，已知小明家的电路允许通过的最大电流为10A，请你帮他选择出正确的电路图，是甲乙中的哪个？(不用书写验证过程)
(2)该养生壶烧水时的平均功率为多大？
(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将多少千克的水从20℃加热至100℃？[c水＝4.2×103J/(kg•℃ )
2．下列能源中，属于可再生能源的是
A．石油B．太阳能C．煤炭D．天然气
3．图是甲、乙两种物质的质量与体积的关系图象．下列说法错误的是（ ）
A．甲物质的质量大于乙物质的质量B．甲物质的密度大于乙物质的密度
C．甲物质的质量与体积成正比关系D．乙物质的密度为0.5×103Kg/m3

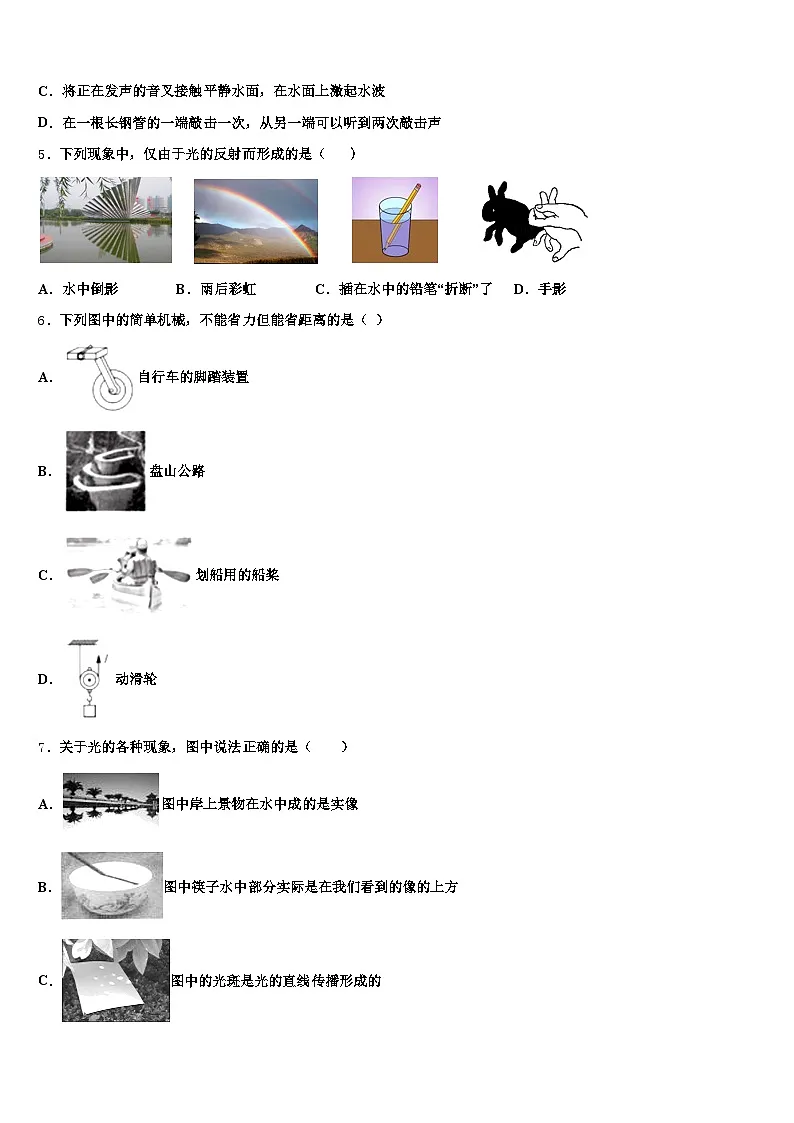

4．以下事例中，能够说明声音产生原因的是（ ）
A．声波可以清洗钟表
B．两名宇航员在太空中不能直接对话
C．将正在发声的音叉接触平静水面，在水面上激起水波
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声
5．下列现象中，仅由于光的反射而形成的是（ ）

A．水中倒影B．雨后彩虹C．插在水中的铅笔“折断”了D．手影
6．下列图中的简单机械，不能省力但能省距离的是（ ）
A．自行车的脚踏装置
B．盘山公路
C．划船用的船桨
D．动滑轮
7．关于光的各种现象，图中说法正确的是（ ）
A．图中岸上景物在水中成的是实像
B．图中筷子水中部分实际是在我们看到的像的上方
C．图中的光斑是光的直线传播形成的
D．图中把花束向平面镜靠近时，花束的像会变大
二、填空题（本大题7小题，共21分）

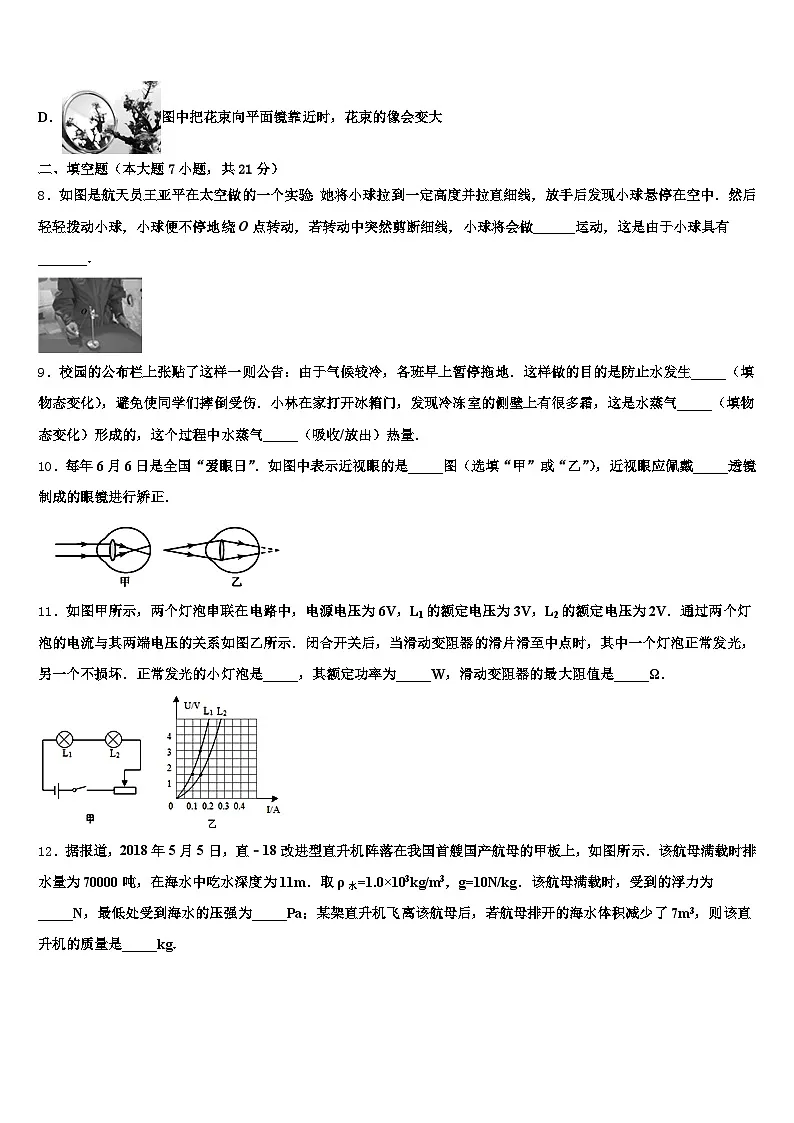

8．如图是航天员王亚平在太空做的一个实验：她将小球拉到一定高度并拉直细线，放手后发现小球悬停在空中．然后轻轻拨动小球，小球便不停地绕O点转动，若转动中突然剪断细线，小球将会做______运动，这是由于小球具有_______．
9．校园的公布栏上张贴了这样一则公告：由于气候较冷，各班早上暂停拖地．这样做的目的是防止水发生_____（填物态变化），避免使同学们摔倒受伤．小林在家打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气_____（填物态变化）形成的，这个过程中水蒸气_____（吸收/放出）热量．
10．每年6月6日是全国“爱眼日”．如图中表示近视眼的是_____图（选填“甲”或“乙”），近视眼应佩戴_____透镜制成的眼镜进行矫正．
11．如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示．闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏．正常发光的小灯泡是_____，其额定功率为_____W，滑动变阻器的最大阻值是_____Ω．
12．据报道，2018年5月5日，直﹣18改进型直升机阵落在我国首艘国产航母的甲板上，如图所示．该航母满载时排水量为70000吨，在海水中吃水深度为11m．取ρ水=1.0×103kg/m3，g=10N/kg．该航母满载时，受到的浮力为_____N，最低处受到海水的压强为_____Pa；某架直升机飞离该航母后，若航母排开的海水体积减少了7m3，则该直升机的质量是_____kg．
13．如图所示，小物块沿不光滑的斜面由A点加速下滑至B点，然后沿粗糙水平面由B点至C点，再从C点水平抛出到达斜面底端的D点．AB段和CD段的竖直高度相同，不计空气阻力．小物块在水平面BC上滑行时受到_____个力的作用；如果小物块由A下滑到B动能增加量为△E1，由C下落到D动能增加量为△E2，则△E1_____△E2（填“大于”，“小于”或“等于”），理由是_____．
14．2017年5月18日，我国宣布在南海进行的可燃冰试采获得成功．可燃冰是一种固态晶体，在常温压下会迅速______（填物态变化）为气态．它的热值约为1.4×1010J/m3，2m3的可燃冰完全燃烧后可放出___J的热量，若这些热量60%被水吸收，可以将_____kg的水从0℃加热到100℃．（c水=4.2×103J/（kg•℃））
三、作图题（共7分）
15．雨滴在高处由静止开始下落的过程中，受到的阻力小于重力，雨滴在某段时间内匀速直线下落.请在图中画出该段时间内雨滴的受力示意图.
（____）
16．电路图中有一根导线尚未连接，请用笔画线代替导线补上．要求：电键闭合后，向左移动滑动变阻器的滑片，灯泡变暗且电压表示数变大．
17．图中的OA是光从空气斜射到水面，经水面反射的一条光线，请作出它对应的入射光线和入射光线对应的折射光线．
四、实验题（本大题共5小题，共20分）
18．陈晨实验小组用如图所示的同一滑轮组提升不同钩码的方法探究“影响滑轮组机械效率的因素”，分别做了甲、乙、丙三组实验，实验数据记录如下：
（1）进行第2次测量时，滑轮组的机械效率约为_____（小数点后保留一位有效数字）；第3次测量时，弹簧测力计的示数_____N。
（2）分析实验数据，实验小组得出的实验结论是：滑轮组的机械效率与_____有关。
（3）分析表中数据可知，F≠，可能的原因是_____。
19．图甲是“探究通电螺线管外围的磁场分布”的实验装置．
（1）为了使通电螺线管的磁场______，可以在螺线管中插入一根铁棒．
（2）闭合开关，小磁针A静止后的指向如图甲所示，小磁针的左端为______极．在通电螺线管四周不同位置摆放多枚小磁针后，我们会发观通电螺线管外部的磁场与______磁体的磁场相似．
（3）如图乙所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是______．
20．下图甲是小勇实验小组测量标有“2.4V”的小灯泡电阻的实物连线图。小组成员分工合作小勇负责实验操作、小文负责读取两电表的示数、小杰负责记录实验数据。
（1）请你用笔画线代替导线帮他们将电路补充完整（要求变阻器的滑片向左移灯泡变亮）。
（_______）
（2）他们三人坐的位置如图所示。正当他们实验时，王老师叫停了他们，王老师叫停的原因是______。
（3）小勇检查电路连接无误后，闭合开关，发现小灯泡不亮，于是要求老师更换灯泡。这种做法______（填“妥当”或“不妥当”）。经同组成员提示还发现电流表无示数，电压表有示数。则灯泡不亮的原因可能是______。
（4）问题解决后，小组认真实验，调节变阻器的滑片使小灯泡正常发光，这时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为______Ω。
（5）图丙是小组设计的数据表。他们设计的数据表存在的问题有：
①______；②______。
21．李燕在“探究凸透镜成像规律”的实验中：
（1）首先将烛焰、凸透镜、光屏三者中心调到_____，她这样做是为了使烛焰的像成在_____。
（2）当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上出现了明亮清晰的像，此像大小、正倒、虚实是_____，应用这个原理可制成_____。
（3）实验中某同学将自己的近视眼镜放在了图中蜡烛与凸透镜之间，且靠近凸透镜的位置时，看到光屏上的像变得模糊了，为使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜的前提下，他应该将光屏向_____（填“左”或“右”）移动。
22．利用如图所示的实验器材“探究滑动摩擦力大小与哪些因素有关”的实验过程如下，请你完成下列问题：
（1）在甲图中，首先把长方体木块放在水平桌面上然后用弹簧测力计沿水平方向拉动木块使木块做匀速直线运动，这样的操作目的是____________________；
（2）如果仅仅利用图甲中的实验器材探究滑动摩擦力大小与接触面积大小是否有关，详细的实验操作步骤是___________________，分别记下弹簧测力计示数并比较其示数大小初步得出实验结论；
（3）如乙图所示，当用水平向右的拉力F作用在长木板上，使长木板沿着粗糙的桌面向右运动，如果此时弹簧测力计的示数为F，分析可知：木块所受的滑动摩擦力大小等于；作用在长木板上的拉力F____木块所受的摩擦力（选填“小于”、“等于”或“大于”）。
五、计算题（本大题共2小题，共13分）
23．小芸爸爸在商店选中一款速热式电热水器，小芸阅读说明书后知道该电热水器的额定功率是4400W．额定电压是220V，工作电路图如图所示（图中R是给水加热的电阻），小芸向爸爸指出该电热水器夏天4400W的额定功率过大，浪费电能，冬天4400W的额定功率过小，不能满足人对热水的需要．两人交流讨论后根据自家的实际情况，从节约、低碳、环保的角度，提出了以下选购要求：①该电热水器额定电压是220V；②夏天额定功率是2200W，春、秋两季额定功率是4400W，冬季额定功率是6600W．求：
（1）如图所示，该电热水器正常工作15min，加热电阻R消耗的电能？
（2）如图所示，该电热水器正常工作时，电路中电流强度是多大？
（3）请你用两个加热电阻R1，R2和两个开关S1，S2设计出符合小芸以上①、②两个选购要求的电热水器加热工作电路图（画在答题卡的指定位置），并计算出加热电阻R1和R2的阻值各是多大？
24．在图甲所的电路中,电源电压为9V,电阻R1的阻值为10Ώ,闭合开关S,电压表的示数为5V．求
(1)通过电阻R2的电流和R2的阻值．
(2)现用电阻R0替换电阻R1、R2中的一个,替换后，发现两电表的示数均变大,且电流表指针正好达某量程的最大值,如图乙所示,请判断R0所替换的电阻是R1还是R2，并求出电阻R0的阻值．
六、综合能力题（本大题共3小题，共18分）
25．下图所示的是一种用来煎烤食物的双面电饼铛，它的上、下盘既可以同时加热，也可以在把手处掀起上盘（是上盘转轴所在的位置），使用下盘单独加热。
（1）图甲中，若要用最小的力掀起电饼铛的上盘，请画出这个最小的力的示意图。
（________）
（2）若电饼铛的上盘可以近似地看成是一个质地均匀的圆盘，其直径为，质量为，则将上盘由图甲所示的位置掀起至图乙所示的竖直位置，人手克服上盘重力所做的功约是多少焦_______？
（3）电饼铛简化的内部电路如图丙所示。闭合电源开关，当温控开关接接线柱“2”时，下盘开始加热，再闭合开关，上盘也开始加热；当温度超过设定温度时，温控开关自动转接接线柱“1”，进入保温状态。电饼铛的部分参数如丁表所示，若某次煎烤食物时发现指示灯、和发光的时间分别为12、10和5，则此次煎烤食物的过程中，电饼铛消耗的电能是多少焦________？（不计电路中指示灯消耗的电能）

26．如图甲电路，当开关S闭合后，两电流表对应的指针偏转情况如图乙所示：求：
（1）a表的量程是_____b表的读数是_____
（2）通过L1和L2的电流分别是多少___,____？
27．下面是关于潜艇在水下航行一些知识．
（1）潜艇的对外通信，属于世界性的难题．由于潜艇往往潜航在数十乃至百米以下的深水区域，由于水或海水是______（填“导电”或“不导电”）的，因此自然水体对电磁波会______（填“阻隔”或“不阻隔”）它的传播，因此地面或空中惯用的无线电通信对于潜艇来说______（填“不完全”或“完全”）适用．
（2）目前潜艇主要通过无线电浮标收发信息．在使用无线电浮标时，潜艇与浮标在海洋中保持______（填“相对静止”、“静止”或“相对运动”），然后将通过导线与艇上通信设备连接的浮标发送到海面，再通过浮标接收无线电信号．
（3）平日里我们常见的钟表都是12小时刻度的，然而潜艇用的钟表却都是24小时的刻度（如图乙），这个钟表比常见的钟表的优点是______．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、 (1)正确的电路图是甲；(2)800W；(3)0.6kg
【解析】
(1)因小明家的电路允许通过的最大电流为10A，由可得，家庭电路的最小总电阻
因串联电路的总电阻等于各分电阻之和，且并联电路的总电阻的倒数等于各分电阻倒数之和，所以，甲电路图中总电阻大于20Ω，乙电路图总电阻小于20Ω，则正确的电路图为甲电路图；
(2)由题意可知，养生壶加热过程中的平均功率等于50℃时电路的总功率，则该养生壶烧水时的平均功率：
(3)该养生壶烧水时，5min内消耗的电能：
由可得，水吸收的热量：
由可得，加热水的质量：
答：(1)正确的电路图是甲；(2)该养生壶烧水时的平均功率为800W；(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将0.6kg的水从20℃加热至100℃。
2、B
【解析】
ACD．石油、煤炭、天然气等能源，使用之后在短时间内无法在自然界中再次产生的能源，是不可再生能源，故 ACD 不符合题意；
B．太阳能可以从自然界里源源不断的得到补充，属于可再生能源，故符合题意。
3、A
【解析】
由图示图象可知：ρ甲===4g/cm3=4×103kg/m3，ρ乙===0.5g/cm3=0.5×103kg/m3，
A．不知道物质的体积关系，无法判断质量关系，故A错误；
B．甲的密度大于乙的密度，故B正确；
C．由图象可知，甲物质的质量与体积成正比，故C正确；
D．乙物质的密度为0.5×103kg/m3，故D正确；
本题选错误的，故选A．
4、C
【解析】
试题分析：A．声波可以清洗钟表，说明声音可能传递能量；
B．两名宇航员在太空中不能直接对话，说明真空不能传播声音；
C．将正在发声的交叉接触平静水面，在水面上激起水波，说明了音叉在振动；
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声，说明声音在固体中传播声音比在空气中快．
考点：声音的产生和传播
5、A
【解析】
水面相当于平面镜，水中倒影，是平面镜成像，是由于光的反射形成的，故A符合题意；雨后彩虹是由于太阳光入射到水滴中发生的折射形成的，故B不符合题意；插在水中的铅笔“折断”了，是因为从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故C不符合题意；手影的形成是因为光沿直线传播时被手挡住后，就会在墙面上呈现出阴影区域，形成影子，故D不符合题意，故选A．
本题考查的是用光学知识解释光现象，考查了光的直线传播、光的反射、光的折射等；需要熟记小孔成像，影子的形成，日、月食等是光的直线传播形成的；光遇到物体表面会发生反射；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、海市蜃楼，凸透镜成像等都属于光的折射现象．
6、C
【解析】
A．自行车的脚踏装置，动力臂大于阻力臂，属于省力杠杆，省力但费距离；
B．盘山公路实质是利用的斜面，省力但费距离；
C．用船桨划水时，动力臂小于阻力臂，是费力杠杆，费力但省距离；
D．动滑轮实质是动力臂等于2倍阻力臂的杠杆，能省力但费距离．
7、C
【解析】
A、平静的水面相当于平面镜，岸上景物在水面成的像是虚像，故A错误；
B、插入水中的筷子，由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分是向上弯折，所以图乙中筷子实际是在我们看到的像的下方，故B错误；
C、太阳光在树荫下形成圆形光斑是小孔成像现象，这是光沿直线传播形成的，故C正确；
D、由平面镜成像特点像和物等大可知，把花束向平面镜靠近时，花束的像与花束大小相等，不会变大，故D错误．
故选C．
二、填空题（本大题7小题，共21分）
8、匀速直线 惯性
【解析】
若转动中突然剪断细线，小球将不再受到细线的拉力，此时小球不受任何力的作用，由于惯性，小球将沿细线断时的速度做匀速直线运动．
9、凝固；凝华；放出
【解析】
在较冷的早上拖地后，地面上的水会出现凝固现象，变成固态的冰，所以，暂停拖地可以防止水发生凝固，避免使同学们摔倒受伤；冰箱中冷冻室侧壁上的霜是由水蒸气遇到很低的温度直接变成固态的冰形成的，即发生了凝华现象，此过程中水蒸气需要放出热量；夜晚气温骤降，则室内温度高于室外的温度，室内空气中的水蒸气遇到很冷的玻璃，会凝华成小冰晶附着在玻璃的内侧形成冰花；当他走到室外时，由于室外温度较低，眼镜片的温度高于室外空气中水蒸气的温度，则水蒸气不能放热液化，所以，眼镜上不会蒙上一层水雾．
10、甲 凹
【解析】
近视眼的成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的像，会落在视网膜的前方造成近视眼．由图可知，表示近视眼的是图甲；
近视眼应佩戴凹透镜进行矫正；
11、L1， 0.45W， 20 Ω
【解析】
试题分析：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，
因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，
所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W；
（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U-U1-U2=6V-3V-1.5V=1.5V，
由可得，滑动变阻器接入电路中的电阻：，
则滑动变阻器的最大阻值为20Ω；
（3）由图象可知，当电流和电压增大时，电流的变化量△I小于电压的变化量△U，
由可知，L2的电阻增大，反之，将滑动变阻器的滑片向右移动时，通过L2的电流减小，两端的电压减小，L2的电阻减小．
【考点定位】欧姆定律的应用；电功率的计算
12、7×108 1.1×105 7×103
【解析】
（1）该航母满载时排水量：m排＝70000t＝7×107kg，航母满载时受到的浮力：F浮＝G排＝m排g＝7×107kg×10N/kg＝7×108N；（2）满载时该航母最底处受到海水的压强：p＝ρ海gh＝1.0×103kg/m3×10N/kg×11m＝1.1×105Pa．（3）因为航母漂浮在水面上，则F浮＝G，直升机飞离该航母后，则F浮′＝G′，由于直升机飞离该航母后，直升机的重力G直＝G﹣G′，则△F浮＝F浮﹣F浮′＝G﹣G′＝G直，根据F浮＝ρ海gV排和G＝mg可得：直升机的质量m直＝＝ρ海△V排＝1.0×103kg/m3×7m3＝7×103kg．
点睛：（1）知道航母满载排水量（排开水的质量），利用阿基米德原理求该舰满载时所受浮力；（2）已知深度，利用液体压强公式p＝ρgh求出海水的压强．（3）航母漂浮，则浮力等于重力，利用重力、密度公式和阿基米德原理表示出航母在舰载机飞离前后排开海水的体积，然后列出等式，计算舰载机的质量．
13、3 小于 小物块由A下滑到B的过程中，重物克服摩擦做功，部分重力势能转化为内能
【解析】
由题知，BC水平面是粗糙的，小物块在水平面BC上滑行时，受到水平向左的摩擦力、竖直向下的重力、竖直向上的支持力，共受到3个力的作用；小物块由A下滑到B的过程中，不计空气阻力，物块的重力势能转化为动能，同时由于受到摩擦力，重物克服摩擦做功，部分重力势能转化为内能，该过程重力势能的减小值等于动能增加量△E1加上转化成的内能；由C下落到D的过程中，不计空气阻力，物块的重力势能全部转化为动能，该过程重力势能的减小值等于动能增加量△E1；因为AB段和CD段的竖直高度相同，两个过程重力势能减小值相同，所以△E1小于△E1．
14、升华 2.8×1010 4×104
【解析】
[1]可燃冰在常温压下会迅速变为气态，此过程为升华过程；
[2]2m3的可燃冰完全燃烧释放的热量：
Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J，
[3]由×100%可得，水吸收的热量：
Q吸=ηQ放=60%×2.8×1010J=1.68×1010J，
由Q吸=cm（t﹣t0）可得，加热水的质量：
三、作图题（共7分）
15、
【解析】
当雨滴在某段时间内匀速直线下落时，处于平衡态，即受到重力G和空气阻力f是一对平衡力，大小相等，重力的方向竖直向下、阻力的方向竖直向上，作用点在雨滴的重心，示意图如下：
16、
【解析】
要求：电键闭合后，向左移动滑动变阻器的滑片，灯泡变暗，所以，灯泡与滑动变阻器串联，由于灯泡变暗，灯泡两端的电压变小，而电压表示数变大，所以电压表可测滑动变阻器两端电压，根据串联电路的分压原理确定滑片的接线柱情况。
【详解】
由图将滑动变阻器与灯泡串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，向左移动滑动变阻器的滑片，电压表示数变大，灯泡变暗。应使滑动变阻器连入阻值变大，故应将B接线柱接入电路，如图所示：
本题是实物图的连接，关键是根据题目的条件分析电路的连接状态，确定滑动变阻器的接线。
17、
【解析】
已知反射光线和反射角，根据光的反射定律反射角等于入射角作出入射光线，光线方向朝向入射点，再根据光的折射定律光从空气斜射入水中，折射角小于入射角作出入射光线的折射光线，光线方向背向入射点．
四、实验题（本大题共5小题，共20分）
18、78.4% 2.4 提升钩码的重 绳重及摩擦力
【解析】
（1）由表中数据数据可知，滑轮组的效率：；由图示测力计可知，其分度值为0.2N，示数为2.4N；
（2）从实验数据看，动滑轮重力相同，钩码上升的高度、弹簧测力计上升高度都相同，物体越重，机械效率越高，所以滑轮组的机械效率与物体的重力有关；
（3）由于拉动过程中需克服绳子的重力、绳子与轴的摩擦以及滑轮的转轴处的摩擦，所以。
19、加强 S 条形 电磁感应
【解析】
（1）通电螺线管磁性的强弱与电流的大小、线圈的匝数及是否有铁芯插入有关，所以为了使通电螺线管的磁场增强，可以在螺线管中插入一根铁棒；
（2）根据图示的线圈绕向可知，螺线管外侧电流的方向是从下到上，利用安培定则可知通电螺线管左侧为N极、右侧为S极；由于异名磁极相互吸引，所以当小磁针自由静止时，小磁针的左端为S极，右端为N极；通电螺线管的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；
（3）装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，其工作原理是电磁感应现象．
20、 小文没有坐在电表的正前方，读数时视线没有正对电表的刻度线 不妥当 灯泡断路 6 物理量没有单位 设计了“灯泡电阻平均值”一栏
【解析】
（1）变阻器的滑片向左移灯泡变亮，即电流变大、变阻器接入电路的电阻变小，故变阻器的左下接线柱连入电路中，如下所示：
（2）由图甲知道，小文没有坐在电表的正前方，读数时视线没有正对电表的刻度线，所以王老师叫停了他们；
（3）为保护电路，闭合开关前，变阻器连入电路的电阻最大，电路中的电流较小；
小勇检查电路连接无误后，闭合开关，发现小灯泡不亮，应减小变阻器连入电路中的电阻，观察灯的发光情况，故要求老师更换灯泡，这种做法不妥当；
经同组成员提示还发现电流表无示数，说明电路中有断路故障；电压表有示数，说明电压表与电源两极连通，则灯泡不亮的原因可能是灯泡断路；
（4）调节变阻器的滑片使小灯泡正常发光，这时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，
由欧姆定律可得，小灯泡正常发光时的电阻为：R== =6Ω；
（5）设计的数据表存在的问题有：
①物理量没有单位；
②设计了“灯泡电阻平均值”一栏，原因是灯的电阻随温度的变化而变化，不能取平均值。
21、同一高度处 光屏的中央 倒立缩小的实像 照相机 右
【解析】
（1）在实验前，为使像能成在光屏的中央，应将烛焰、透镜和光屏三者的中心调到同一高度处。
（2）由图知道，物距大于像距，所以，此时成倒立缩小的实像，应用这个原理可以制成照相机。
（3）近视镜是凹透镜，对光线有发散作用，所以通过凸透镜后的光线会聚得更晚了，像向右移动，所以他应该将光屏向右移动。
22、使水平拉力和滑动摩擦力大小相等 详见解析 大于
【解析】
（1）在实验中弹簧测力计沿水平方向拉动木块，并使木块作匀速直线运动，根据二力平衡知识，此时拉力大小与摩擦力相等；
（2）探究滑动摩擦力大小与接触面积大小的关系，分别将长方体木块平放和侧放在同一水平桌面上，用弹簧测力计水平匀速拉动木块，分别记下弹簧测力计示数，比较其示数大小得出实验结论；
（3）分析木板水平方向受力情况，木块受到水平向右的拉力、木块给木板水平向左的摩擦力和桌面给木板水平向左的摩擦力，拉力大小等于木块给木板的摩擦力和桌面给木板的摩擦力之和，拉力大小大于木块给木板的摩擦力，木块受到木板的摩擦力和木板受到木块的摩擦力属于相互作用力，大小相等，所以拉力大于木块受到的摩擦力。
五、计算题（本大题共2小题，共13分）
23、（1）该电热水器正常工作15min，加热电阻R消耗的电能为3.96×106J；
（2）该电热水器正常工作时，电路中电流强度是20A；
（3）符合小芸以上①、②两个选购要求的电热水器加热工作电路图如上图所示，加热电阻R1和R2的阻值分别为220Ω、11Ω．
【解析】试题分析：（1）知道速热式电热水器的功率和工作时间，根据W=Pt求出加热电阻R消耗的电能；
（2）根据P=UI求出该电热水器正常工作时，电路中电流强度；
（3）由题意可知两个加热电阻利用两个开关控制时有三个档位，则可以设计成两电阻并联且两开关分别控制两个电路来实现，根据P=分别求出两电阻的阻值
（1）正常工作15min加热电阻R消耗的电能：
W=Pt=4400W×15×60s=3.96×106J；
（2）由P=UI可得，电热水器正常工作时电路的电流强度：
I===20A；
（3）由题意可知，两加热电阻并联，分别用一个开关控制电路，如下图所示：
夏季：只闭合开关S1时，电路为R1的简单电路，总功率P1=2200W，
由P=可得：
R1===22Ω，
春、秋两季：只闭合开关S2时，电路为R2的简单电路，总功率P2=4400W，
则R2===11Ω，
冬季：同时闭合开关S1和S2，总功率P总=P1+P2=2200W+4400W=6600W
考点：电功率的计算；串、并联电路的设计；电功的实质
点评：本题考查了电功公式、电功率公式的灵活应用，关键是根据题意设计出符合要求的电路图，要注意电路的总功率等于各用电器的功率之和
视频
24、（1）0.5A，8Ω（2）替换的是R2，R0=5Ω
【解析】
由图知，两电阻串联，电压表测量电阻R1两端的电压，
（1）根据串联电路电压的规律可知，电阻R2两端的电压：；
通过电阻R1的电流：；
根据前面的数据和串联电路的特点可得，R2的阻值：；
（2）用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，因电流表示数变大，所以根据欧姆定律可知，电路的总电阻减小，则电阻R0的阻值小于被替换的电阻R1或R2；
若用R0替换R1，因R0＜R1，则由串联分压的规律可知，R0分得的电压减小，即电压表的示数会减小，不符合题意；
若用R0替换R2，因R0＜R2，则由串联分压的规律可知，R0分得的电压减小，则R1分得的电压会增大，即电压表的示数会增大，符合题意，所以被电阻R0所替换的电阻为R2；因R1=10Ω，R2=8Ω，则用R0替换R1或R2后，串联电路的总电阻一定大于8Ω，电源电压为9伏，则根据计算可知，替换任何一个电阻后电路中的电流不可能达到3A，所以图中电流表选用的是小量程，此时电流表的示数为0.6A，此时电路的总电阻为：，电阻R0的阻值为：．
六、综合能力题（本大题共3小题，共18分）
25、
【解析】
（1）根据杠杆平衡条件，若要用力掀起电饼铛的上盘，在阻力和阻力臂一定时，动力臂最大，则动力最小。由图可知，当OA连线为力臂时，动力臂最大，此时动力最小。过A点作OA的垂线，方向向斜上方，如图：
（2）若电饼铛的上盘可以近似地看成是一个质地均匀的圆盘，其直径为24cm，将上盘由图甲所示的位置掀起至图乙所示的竖直位置，则重心在重力的方向上移动的距离为，
人手克服上盘重力所做的功。
（3）由题，闭合电源开关S1，当温控开关S2接接线柱“2”时，下盘开始加热，再闭合开关S3，上盘也开始加热；当温度超过设定温度时，温控开关S2自动转接接线柱“1”，进入保温状态。灯泡L1、L2、L3分别与电阻R1、R2、R3并联，三个灯泡的发光时间即为所并联电阻的工作时间，故此次煎烤食物的过程中，电饼铛消耗的电能
。
26、0∼0.6A 0∼3A 0.3A 0.9A
【解析】
（1）由电路图可知此电路为并联电路，电流表a与在L1串联，因此电流表a测量L1的电流；电流表b串联在干路中，电流表b测量干路中的电流；因为并联电路的干路电流要大于支路电流，所以电流表a的使用量程应是0∼0.6A，分度值是0.02A，读数为0.3A；电流表b的使用量程应是0∼3A，分度值是0.1A，读数I=1.2A．
（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和．则L2的电流I2=I−I1=1.2A−0.3A=0.9A．
27、导电 阻隔 不完全 相对静止 可以方便判断白天和黑夜
【解析】
（1）海水能够导电，属于导体；电磁波在海水中传播时，海水会阻隔电磁波的传播，使得通讯信号受到一定的影响，所以地面或空中惯用的无线电通信对于潜艇来说不完全适用；
（2）在使用无线电浮标时，潜艇与浮标之间没有位置的变化，所以是相对静止的；
（3）由于潜水艇时封闭的环境，看不到外部的光线，不能根据外部的亮度来判定白天和黑夜，而潜艇用的钟表是24小时的刻度，能方便判断白天和黑夜．
次数
钩码重
G/N
动滑轮重
G1/N
钩码上升的距离/cm
弹簧测力计的示数/N
弹簧测力计上升的距离/cm
机械效率
1
2
0.8
5
1
15
66.7%
2
4
0.8
5
1.7
15
3
6
0.8
5
15
83.3%
U
I
R
灯泡电阻的平均值
1
2
3
