2023年黑龙江省齐齐哈尔市中考二模物理试题（含解析）
展开
这是一份2023年黑龙江省齐齐哈尔市中考二模物理试题（含解析），共31页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，计算题等内容，欢迎下载使用。

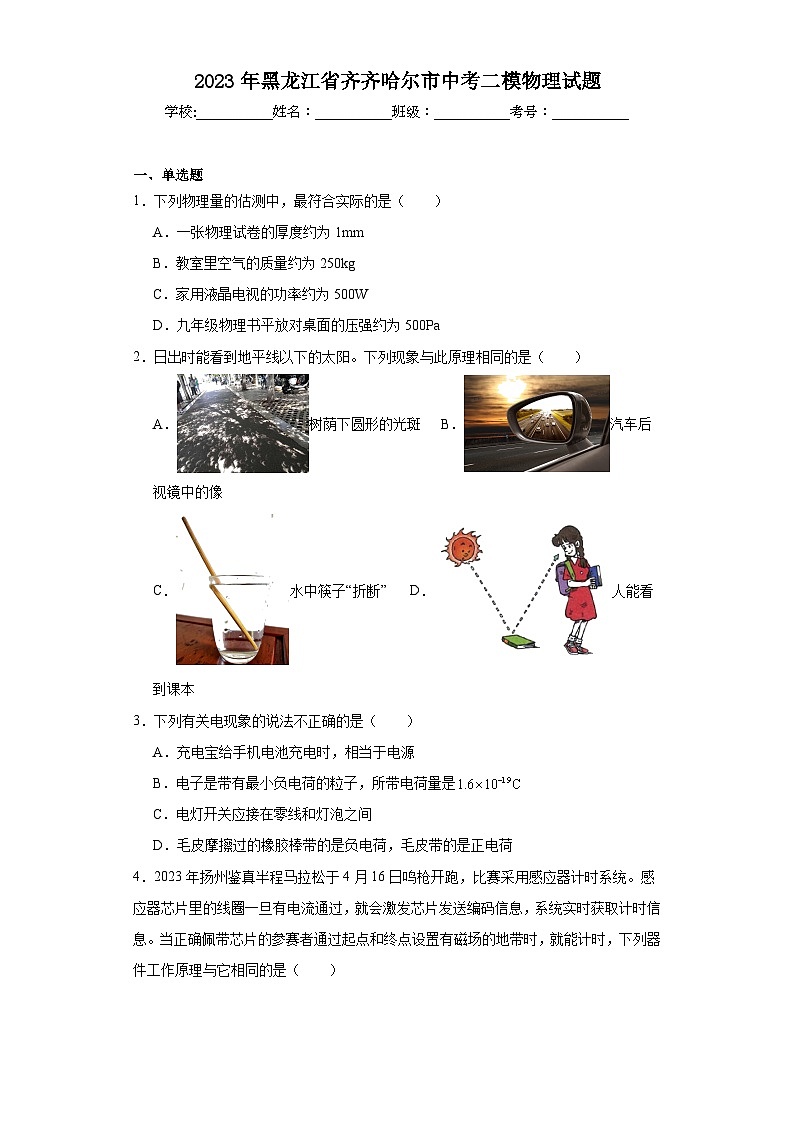

2023年黑龙江省齐齐哈尔市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列物理量的估测中，最符合实际的是（ ）
A．一张物理试卷的厚度约为1mm
B．教室里空气的质量约为250kg
C．家用液晶电视的功率约为500W
D．九年级物理书平放对桌面的压强约为500Pa
2．日出时能看到地平线以下的太阳。下列现象与此原理相同的是（ ）
A．树荫下圆形的光斑 B．汽车后视镜中的像
C．水中筷子“折断” D．人能看到课本
3．下列有关电现象的说法不正确的是（ ）
A．充电宝给手机电池充电时，相当于电源
B．电子是带有最小负电荷的粒子，所带电荷量是
C．电灯开关应接在零线和灯泡之间
D．毛皮摩擦过的橡胶棒带的是负电荷，毛皮带的是正电荷
4．2023年扬州鉴真半程马拉松于4月16日鸣枪开跑，比赛采用感应器计时系统。感应器芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A． B．
C． D．
5．第24届冬季奥运会在北京和张家口举行，下列关于赛场上一些现象和情景的说法中正确的是（ ）
A．滑雪手套掌心处设计的颗粒是为了增大摩擦
B．宽大的滑雪板可以减小运动员对地面的压力
C．击出的冰球仍高速运动，是因为受到惯性的作用
D．短道速滑运动员沿弯道匀速滑行时，运动状态不变
6．如图为四冲程汽油机工作示意图，下列说法正确的是（ ）
A．依靠飞轮惯性完成的冲程是甲、乙、丁
B．甲图冲程中能量转化是机械能转化为内能
C．飞轮转速，则该汽油机1s能做功20次
D．在一个工作循环中，工作过程依次是乙、甲、丁、丙
7．如图是额定电压均为220V的灯泡L1和L2的U-I图像，下列分析错误的是（ ）
A．当两灯都正常发光时，L2比L1亮度大
B．当L1两端的电压为100V时，其实际功率为20W
C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为2W
D．将L1、L2并联，若通过L2的电流为，则L1的功率为60W
8．关于如图所示现象说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越大
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了大气压强
9．如图是某款电子秤的原理图，表盘由电压表改装而成，下列判断错误的是（ ）
A．被测物体质量越大，电子秤示数越大
B．被测物体质量越大，其电流越大
C．被测物体质量越大，两端电压不变
D．电路消耗的总功率大小不随被测物体质量大小的变化而变化
10．如图，体积相同的两物体A、B用不可伸长的细线系住，放入水中后，A有四分之一体积露出水面，细线被拉直。已知A重4N，B受到的浮力为8N，A、B密度之比为2∶5，那么（ ）
A．A、B所受的重力之比为5∶2 B．A、B所受的浮力之比为1∶2
C．细线对A的拉力大小为1N D．B对容器底部的压力为零
11．如图1所示，水平路面由三段粗糙程度不同的区域组成。物块（体积忽略不计）在F=2N的水平拉力作用下从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块运动的v-t图像，下列说法正确的是（ ）
A．区域①路面的粗糙程度比区域②路面的粗糙程度大
B．物块在区域①路面上所受的摩擦力等于2N
C．拉力在区域②中做的功为4J
D．在区域③，最终物块只有一部分机械能转化为内能
二、多选题
12．在做凸透镜成像实验时，蜡烛、凸透镜以及光屏的位置如图所示，此时烛焰在光屏上成清晰的像图中没有画出。下列说法不正确的是（ ）
A．光屏上成的是倒立、缩小的实像
B．将蜡烛向远离凸透镜方向移动的过程中，像逐渐变大
C．把蜡烛和光屏对调，光屏上成的像与显微镜的物镜成像特点相同
D．保持蜡烛和凸透镜位置不变，换用焦距更小的凸透镜，要得到清晰的像，光屏应适当靠近透镜
13．如图甲所示，电源电压U恒定不变，R为定值电阻。闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是（ ）
A．反映定值电阻R的功率随电流I变化的关系图象是“2”
B．电压表示数与电流表示数比值变大
C．电压表示数的减少量与电流表示数的增加量比值为3Ω
D．滑动变阻器功率为0.72W滑片位置有2处，此2处电流表示数之和为1A
三、填空题
14．2022年6月5日，在酒泉卫星发射中心搭载神舟十四号载人飞船的长征2号遥十四运载火箭点火发射，火箭在轰鸣声中拔地而起，冲向太空，轰鸣声是由物体 产生的。如图所示是进驻天和核心舱的航天员陈冬、刘洋和蔡旭哲向全国人民敬礼的画面，画面信息是通过 波传回地面的。
15．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，如图所示。“狗毛是因为摩擦带上了异种电荷而互相排斥的。在实验室中用到的试电笔就是利用这一原理制成的仪器。”这段文字描述中共有 处错误，请对其中一处错误描述做出纠正 。
16．《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，在钱随水光而显现矣。”如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向 处（用图中字母表示）照射，可照亮铜钱。加满水，从A处看到像的位置将 （选填“变高”“变低”或“不变”）。
17．小雨参加社区志愿服务活动时，捡到一个正方体金属块。她想知道金属块的密度，于是用刻度尺测出它的边长如图甲所示；用托盘天平测它的质量时，右盘中所放砝码的质量和游码在标尺上的位置如图乙所示。则金属块的边长为 cm，金属块的质量为 g。通过计算得出该金属块的密度为 kg/m3。
18．如图，铁块A重3N，吸附在竖直放置的磁性黑板上。将重为1N的铜块B放在铁块A上面，当A和B沿着黑板缓慢匀速下滑时，A受到的摩擦力是 N。取走铜块B，用竖直向上的力F使铁块A匀速向上运动，则F= N。
19．如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
20．为规范停车秩序，我市交警对违停车辆拖移，其工作原理图如图所示。当钢绳对车辆施加沿斜面的拉力F=5×103N时，在100s内可将质量为1.5t的小车A沿斜面底端匀速拉至斜面顶端。已知斜面高为1m，长为5m。在小车A由斜面底端被拖上斜面顶端的过程中，整个装置的机械效率为 （不计车长、钢绳重、钢绳与滑轮间的摩擦和滑轮与轴间的摩擦）；请列举出生活中应用斜面的一个实例： 。
21．如图所示，完全相同的甲、乙两个烧杯放在水平桌面上，两个烧杯内装有密度不同的液体，在两烧杯中，距杯底同一高度处有A、B两点压强相等，甲、乙中液体对杯底的压强分别为、，甲、乙对桌面的压强分别为、，则 , （均选填“>”、“<”或“=”）。
22．如图电路，电源电压保持不变，滑动变阻器R标有“”，定值电阻的阻值为，小灯泡L标有“”（电阻不随温度而变化），电流表的量程为。当S闭合，、断开，滑片P移到R的中点时，小灯泡恰好正常发光。则电源电压为 V；在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是 。
23．如图所示的滑轮组，在拉力F的作用下，物体A以0.1m/s的速度匀速直线运动了10s。物体A受到的摩擦力为4.2N，弹簧测力计示数为2N（不计绳、弹簧测力计和滑轮重）。则拉力F的功率为 W，滑轮组的机械效率为 。
四、实验题
24．在进行“观察水的沸腾”实验时，两组同学从甲、乙两图所示的装置中各选一套来完成实验。
（1）实验时，按照自下而上的顺序组装器材的目的是 （写出一条理由即可）。甲图中烧杯上方出现的“白气”是由于 （填物态变化名称）形成的；
（2）图丙是实验中某一时刻温度计示数，其读数是 ℃；水沸腾前，温度升高，这是通过 方式增加水的内能；
（3）水沸腾时的现象为：水中产生大量气泡，气泡不断上升且 （选填“变大”或“变小”），到达水面破裂。请对气泡的变化作出解释： ；
（4）图丁是两个小组根据各自的实验数据绘制的“温度-时间”的图像，其中图像 （选填“a”或“b”）是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是 。
25．在“探究杠杆的平衡条件”实验中，小悦同学用刻度均匀的轻质杠杆完成以下实验。
（1）挂钩码前杠杆静止在如图甲所示位置，此时杠杆处于 （选填“平衡”或“不平衡”）状态。为了使图甲中的杠杆在水平位置平衡，可以将右侧平衡螺母向 （选填“左”或“右”）调节；
（2）实验时，在己调平的杠杆两侧分别挂上不同数量的钩码，调节钩码位置，使其在水平位置重新平衡。使杠杆在水平位置重新平衡的目的是 ，收集实验数据如表所示，经分析可得出杠杆的平衡条件： ；
次数
动力
动力臂
1
1
15
10
2
1
20
4
5
3
2
15
3
10
（3）为了进一步验证实验结论，小悦又做了图乙所示的实验，她将弹簧测力计从a位置移动到b位置，在此过程中杠杆始终在水平位置平衡，弹簧测力计示数将 （选填“变大”、“不变”或“变小”），原因是 ；
（4）小悦与同学又将实验装置改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个与竖直方向夹角为60°的拉力F=4N，杠杆恰好在水平位置平衡，此时杠杆为 （选填“省力”、“费力”或“等臂”）杠杆；若将该石块浸没在水中且不触底，要使杠杆在水平位置再次平衡，应在B处竖直向上施 N的拉力。（已知ρ石=2.0×103 kg/m3）
26．“测量未知电阻阻值”实验中，提供了学生电源、电流表、电压表、滑动变阻器，一个阻值未知的定值电阻、开关、导线若干。
（1）如图甲，接错了一根导线，请在错误的线上打“×”，并用笔画线代替导线改接到正确位置上；( )
（2）改正错误后，闭合开关前，滑片应滑至最 （选填“左”或“右”）端。闭合开关后，发现电流表无示数，电压表有示数且示数接近电源电压，则电路故障原因可能是 ；
（3）试触后，选择合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙，则Rx的阻值为 Ω（结果保留1位小数）。一次实验数据存在误差，接下来应通过 的方法来减小误差；
（4）完成实验后，进行误差分析：考虑到电压表中也有电流通过，该电路测得的Rx的测量值与真实值相比 （选填“偏大”或“偏小”）；
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S， ，读出电压表示数为U2；
③待测电阻Rx= 。（用已知和测量出的物理量符号表示）
五、综合题
27．阅读短文，回答问题。
5G智能机器人中国移动将5G智能机器人（如图所示）运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了5台高清摄像头和红外热成像测温仪，能够在5m范围内同时扫描多达10人的体温，如果检测到体温异常或者未戴口罩，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的20%时，会主动寻找充电器充电。如表为某智能机器人的部分参数。
额定工作电压
18V
额定行进功率
200W
电池容量
额定喷洒功率
160W
水箱容积
20L
行进速度
额定雾化量
净重
102kg
机器人上还安装了超声波雾化器自动喷枪，工作时，雾化片产生每秒170万次的高频率振动，将消毒液雾化成大量的超微粒子，再吹散到空气中进行消杀病毒。其中额定雾化量是指雾化器正常工作1h雾化液体的体积。
（1）机器人在水平路上一边向前匀速直线运动一边喷洒雾状消毒液时，机器人的机械能 （选填“变大”、“变小”或“不变”）；
（2）下列说法正确的是 ；
A．超声波雾化，利用了声可以传递信息
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．摄像系统智能识别行人是否戴口罩时，成倒立缩小的实像
D．通过遥控器发出次声波来远程控制机器人的前进和后退
（3）若机器人的履带与地面的总接触面积是300cm2，在装满密度为0.9×103 kg/m3的消毒液时，对水平地面的压强为 ；以额定雾化量工作时，喷完一箱消毒液最多需要 min；
（4）该机器人仅执行消杀任务，以正常工作状态行进，充满电后最多可连续工作 min。
28．如图所示是市场上一种不符合生产标准的插线板，请回答下列问题：
（1）指示灯与插线板上所接的用电器之间应该是串联还是并联的？
（2）插线板的电源线比国家标准更细会有什么危险？
（3）如果将电冰箱通过该插线板接入家庭电路，存在什么安全隐患？
六、计算题
29．国产055新型导弹驱逐舰的服役，使中国海军的装备又一次得到提升。该型号驱逐舰满载时质量为，在水面上以恒定功率做直线运动，其牵引力F随时间t的变化关系如图甲所示，其运动速度v随时间t的关系如图乙所示，求该驱逐舰：
（1）在水下5m处有一观察窗口，窗口受到水的压强大小；
（2）满载时在匀速航行的过程中所受浮力的大小；
（3）发动机的恒定功率；
（4）在0∼34s内完全燃烧10L柴油过程中发动机的效率。（ρ柴油=0.85×103 kg/m3，q柴油=4.0×107 J/kg，1L=1dm3）
七、综合题
30．图甲是小明家的电饭锅及电路原理图，该电饭锅有高温和保温两挡。由开关S进行调节。已知R0与R为电热丝，现将电饭锅接在220V的电源上，使用高温挡工作时，电饭锅功率为1000W；使用保温挡工作时，电饭锅功率为440W。根据相关知识，完成下列问题：
（1）饭煮熟后，开关S将 （选填“闭合”或“断开”）；
（2）电热丝R的阻值为多少？( )
（3）如图乙所示，电能表上有一参数模糊不清，小明把家中其它用电器断开仅使用电饭锅，调至高温挡烧水5min，电能表的转盘转了250转，则电能表上模糊的参数应该是多少？( )
参考答案：
1．B
【详解】A．人的头发的直径在75μm左右，试卷纸的厚度与此差不多，约是
故A不符合题意；
B．空气的密度在1.3kg/m3左右，教室的长、宽、高分别在8m、7m、左右，教室中空气的质量约是
接近250kg，故B符合题意；
C．家用液晶电视机的功率约为100W，故C不符合实际；
D．一本九年级物理书的质量约300g，重力约
平放时对桌面的压力为
面积约
压强约为
与50Pa接近，故D不符合题意。
故选B。
2．C
【详解】日出时能看到地平线以下的太阳，是由于光经过不均匀的大气层时发生折射形成的；
A．树荫下圆形的光斑是小孔成像现象，是由于光的直线传播形成的，故A不符合题意；
B．汽车后视镜中的像利用了光的反射来成像，故B不符合题意；
C．水中筷子“折断”是光从水中斜射入空气中时发生折射形成的虚像，故C符合题意；
D．人能看到本身不发光的课本，是课本反射了太阳光，是光的反射现象，故D不符合题意。
故选C。
3．C
【详解】A．充电宝正在给手机电池充电过程中，充电宝提供电能，相当于电源，故A正确，不符合题意；
B．电子是带有最小负电荷的粒子，所带电荷量为C，故B正确，不符合题意；
C．为了断开开关能使灯泡处于断路状态，电灯开关应接在火线和灯泡之间，故C错误，符合题意；
D．毛皮与橡胶棒摩擦时，橡胶棒得到电子，带负电荷，毛皮失去电子，带正电荷，故D正确，不符合题意。
故选C。
4．C
【详解】当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，说明参赛者通过起点或终点时，切割磁感线，产生感应电流，是电磁感应现象。
A．图中是电动机的工作原理图，是通电导线在磁场中受力的作用，故A不符合题意；
B．图中是奥斯特实验的工作原理图，说明通电导线的周围存在磁场，故B不符合题意；
C．图中是电磁感应现象，通过闭合电路的部分导体切割磁感线产生感应电流，故C符合题意；
D．图中说明电磁铁的磁性强弱与线圈匝数有关，故D不符合题意。
故选C。
5．A
【详解】A．滑雪手套掌心处设计的颗粒是为了在压力一定时，通过增加接触面的粗糙程度来增大摩擦力，故A正确；
B．宽大的滑雪板是在压力一定时，通过增大接触面积来减小对地面的压强，不能减小运动员对地面的压力，故B错误；
C．击出的冰球仍高速运动，是因为冰球具有惯性，惯性不是力，不能说冰球受到惯性的作用，故C错误；
D．短道速滑运动员沿弯道匀速滑行时，速度的方向时刻改变，因此运动状态发生变化，故D错误。
故选A。
6．C
【详解】ABD．甲图中两气门都关闭，火花塞点火，活塞向下运动，汽缸容积变大，是做功冲程，内能转化为机械能；乙图中进气门开启，排气门关闭，气体流入汽缸，是吸气冲程，没有能量的转化；丙图中排气门开启，进气门关闭，气体流出汽缸，是排气冲程；丁图中两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程；所以正确的排序是乙、丁、甲、丙；内燃机的一个工作循环有四个冲程，只有在做功冲程中使机器获得动力，其它三个冲程均为辅助冲程，依靠飞轮惯性完成，即依靠飞轮惯性完成冲程的是乙、丙、丁，故ABD错误；
C．四冲程汽油机的飞轮转速为，则该飞轮1s转40圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s飞轮转40圈，共20个工作循环，共80个冲程，共做功20次，故C正确。
故选C。
7．D
【详解】A．额定电压均为220V的灯泡L1和L2正常发光时，电压相等，由图像可知，此时通过L1的电流为0.3A，通过L2电流为0.5A，由于，所以L2比L1亮度大，故A正确，不符合题意；
B．当L1两端的电压为100V时，根据图像可知，通过L1的电流为，其实际功率为
故B正确，不符合题意；
C．将L1、L2串联，若L1两端的电压为40V，由图像可知，通过灯泡L1的电流，根据串联电路电流规律可知，通过灯泡L2的电流为
由图像可知，此时灯泡L2两端的电压为，L2的功率为
故C正确，不符合题意；
D．将L1、L2并联，若通过L2的电流为，由图像可知，L2两端的电压为，根据并联电路电压规律可知，灯泡L1两端的电压为
由图像可知，通过L1的电流，L1的功率为
故D错误，符合题意。
故选D。
8．D
【详解】A．A管中水面上升，是因为流体中流速越大的位置压强越小，故A错误；
B．在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此在大气压不变的情况下，玻璃管倾斜，水银柱高度不变，但水银柱长度会变长，故B错误；
C．把水气压计从山下带到山上，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故C错误；
D．在一个标准大气压下，大气压可以支持约高的水柱。瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来，故D正确。
故选D。
9．B
【详解】AB．由图可知，定值电阻和滑动变阻器串联，电压表测变阻器滑片P上方电阻丝两端的电压；由于电压表所在电路相当于断路，所以，滑片移动时变阻器始终以最大阻值接入电路，则整个电路的总电阻不变，根据欧姆定律可知，电路中的电流不变；被测物体质量越大，弹簧伸长的长度越长，滑片P向下移动的距离越多，与电压表并联部分的电阻越大，根据可知滑片上方电阻丝两端的电压越大，即电压表示数越大，电子秤示数越大，故A正确，不符合题意；B错误，符合题意；
C．滑片移动时电路中的电流不变，定值电阻两端的电压不变，故C正确，不符合题意；
D．电源电压不变，电路中的电流不变，根据可知总功率不变，即电路消耗的总功率大小不随被测物体质量的大小而变化，故D正确，不符合题意。
故选B。
10．D
【详解】ACD．AB的体积相同，B受到的浮力为8N，由阿基米德原理可知物体A和B的体积
VA=VB=
A的密度
A、B密度之比为2∶5，B的密度
B的重力
GB=mBg=ρBVBg=1.25×103kg/m3×8×10-4m3×10N/kg=10N
A、B所受的重力之比为
GA∶GB=4N∶10N=2∶5
AB受力情况如图所示：
由力的平衡可知
F浮A=F+GA
=6N
F=2N
GB=F+F浮B+N
GB=2N+8N+N=10N
N=0N
B受到支持力为零，由力的作用相互性可知B对容器底部的压力为零，故AC错误，D正确。
B．A、B所受的浮力之比为
F浮A∶F浮B=6N∶8N=3∶4
故B错误。
故选D。
11．C
【详解】AB．物块运动时，在水平方向上受到向右的拉力和向左的摩擦力的作用；由题目和图像可知：物块在0～2s内在区域①内做加速运动，此时的拉力要大于摩擦力；在2～3s内在区域②内在做匀速运动，则拉力和摩擦力是一对平衡力，大小相同；滑动摩擦力大小只与压力大小和接触面的粗糙程度有关，压力大小不变，由于拉力大小一直不变，所以区域①路面的粗糙程度比区域②路面的粗糙程度小，故AB错误；
C．由图可知，物体在2～3s内通过的路程是
拉力F=2N，由得拉力在区域②中做的功为
故C正确；
D．由图可知，物块在区域③内做减速运动，拉力F=0，物块在摩擦力的作用下速度减为0，所以物块的机械能全部转化为内能，故D错误。
故选C。
12．ABC
【详解】A．由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立放大的实像，故A错误，符合题意；
B．将蜡烛向远离凸透镜方向移动的过程中，物距逐渐增大，根据凸透镜成实像时，物远像近像变小可知，像逐渐变小，故B错误，符合题意；
C．把蜡烛和光屏对调，根据在光的折射中，光路是可逆的，光屏上成倒立、缩小的实像，而显微镜的物镜成倒立放大的实像，故C错误，符合题意；
D．保持蜡烛和凸透镜位置不变，换用焦距更小的凸透镜，相当于增大物距，缩小像距，要得到清晰的像，光屏应适当靠近透镜，故D正确，不符合题意。
故选ABC。
13．ACD
【详解】A．由电路图可知，滑动变阻器与定值电阻R串联，电压表测变阻器两端的电压，电流表测电路中的电流，滑片从a滑向b得过程中，滑动变阻器两端的电压变小电流变大，功率先变大后变小，因此图3为滑动变阻器的功率与电流图像；根据P=I2R可知，定值电阻的功率与电流图像为二次函数图像，因此图2为定值电阻的功率与电流变化得关系图象；由P=UI可知，电压一定，电路总功率和电路中的电流成正比，因此图1为电路总功率与电流图像，故A正确；
B．因串联电路各处电流相等，电压表测滑动变阻器两端电压，因此电压表示数和电流表示数的比值等于滑动变阻器接入电路的阻值，而滑片P从a移向b的过程中，滑动变阻器接入电路的阻值变小，因此其比值变小，故B错误；
C．由电路图和图1可知，当电路电流为最大1A时，滑动变阻器接入电路的阻值为0，电路的总功率最大，即3W，由P=UI可知，电源电压
由可得，定值电阻的阻值
由串联电路电压规律和电流规律可知，定值电阻
因此电压表示数的减少量与电流表示数的增加量的比值等于定值电阻的阻值，即比值不变，为，故C正确。
D．当滑动变阻器功率为0.72W时，由可得
解得
R滑1=2Ω，R滑2=4.5Ω
则
，
此2处电流表示数之和
I＇=I1+I2=0.6A+0.4A=1A
故D正确。
故选ACD。
14． 振动 电磁
【详解】[1]一切发声的物体都在振动，所以轰鸣声是由物体振动产生的。
[2]空间站在太空是真空环境，用电磁波与地面联系，电磁波的传输不需要介质。
15． 2 异种电荷改为同种电荷或试电笔改为验电器
【详解】[1][2]根据题意知道，狗毛是因为摩擦带上了同种电荷，同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬；实验室中的验电器是利用同种电荷相互排斥的原理来制成的。故这段文字描述中共有2处错误。
16． E 变高
【详解】[1]据题意可知，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处；根据光路的可逆性可得，他用激光笔从A点向E处射出光束时，光线会原路返回，即可把铜钱照亮。
[2]根据光的折射规律可知，他看到的铜钱是因为光的折射而形成的变高的虚像；加满水后，由于入射点升高，人眼逆着射来的光线看去，看到像的位置将变高。如图所示
17． 2.00 21.6 2.7×103
【详解】[1]由图甲可知，刻度尺的分度值是1mm，因为需要估读到分度值的下一位，末端对应的刻度值是9.00cm，起始位置对应的刻度值是7.00cm，正方体的长度
[2]标尺的分度值为0.2g，正方体的质量为
[3]正方体的体积
它的密度为
18． 4 7
【详解】[1]物体A和物体B的总重力为
当A和B沿着黑板缓慢匀速下滑时，处于平衡状态，A受到的摩擦力是
[2]取走铜块B，用竖直向上的力F使铁块A匀速向上运动，A与黑板之间的压力和接触面粗糙程度不变，物体A受到的摩擦力大小不变，方向竖直向下，竖直向上的力F为
19． 进户零线断了 串联
【详解】[1]开关闭合灯泡不亮，同时a、b、c、d四处均带电，说明电路有断路且火线没断，同时说明从a到d之间的电路没有断路，所以可能是进户零线断了。
[2]又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，原因是两盏灯串联了，因为串联电路分电压，根据分压原理，每只灯泡的实际电压只达到电源电压的一半，根据公式 可知，灯泡的实际功率明显减小，灯泡亮度会明显变暗。
20． 60% 盘山公路
【详解】[1]拉力做的有用功
W有用=Gh=mgh=1.5×103kg×10N/kg×1m=1.5×104J
拉力做的总功
W总=Fs=5×103N×5m=2.5×104J
整个装置的机械效率
[2]使用斜面可以省力，但费距离，生活中的斜面：盘山公路、螺丝钉等。
21． < <
【详解】[1]由图知，A、B所处的深度，而A、B两点压强相等，即，由可知液体密度；设A、B距离杯底的高度为h，烧杯底受到的压强
因为，所以
所以烧杯底受到的压强。
[2]因为烧杯是直壁容器，烧杯底受到的压强
设液体重分别为、，烧杯底面积为S，，则，两烧杯内液体重；因为烧杯对桌面的压力，所以甲烧杯对桌面的压力，乙烧杯对桌面的压力，所以烧杯对桌面的压力，由可知，受力面积相同，所以烧杯甲、乙对桌面的压强。
22． 15 3：20
【详解】[1]小灯泡正常发光时的电压，功率，由可得，小灯泡正常工作的电流
小灯泡的电阻不随温度而变化，根据欧姆定律可知小灯泡的电阻
当S闭合，、都断开，滑片P移到R的中点时，灯泡与滑动变阻器串联，因串联电路中各处的电流相等，且灯泡正常发光，所以，电路中的电流
因串联电路中总电阻等于各分电阻之和，所以，电源的电压
[2]要保证电路安全，分析电路可得，当闭合开关S、和时，且通过滑动变阻器的电流为1A时，干路电流最大；因并联电路中各支路两端电压相等，所以此时通过的电流
因并联电路中干路电流等于各支路电流之和，所以干路的最大电流
小于3A，电流表安全，所以电路消耗的最大功率
当只有S闭合时，小灯泡与R串联，当滑动变阻器滑片滑到最右端时，电路中的总电阻最大，此时电路中的电流最小
电路消耗的最小功率
所以电路消耗总功率的最小值与最大值之比是
23． 0.6 70%
【详解】[1]从图中可知n=3，绳子自由端的速度
不计绳、弹簧测力计和滑轮重，弹簧测力计示数为2N，则拉力为2N，根据
可知拉力F的功率
[2]滑轮组的机械效率
24． 使酒精灯外焰加热 液化 84 热传递 变大 在沸腾过程中，气泡周围的水不断汽化形成水蒸气进入气泡，气泡上升过程中由于液体压强随深度的减小而减小，气泡逐渐变大 a 气压越大，沸点越高
【详解】（1）[1]实验中用酒精灯外焰加热，使温度计玻璃泡与待测物体充分接触，故应按照自下而上的顺序组装器材。
[2]烧杯上方出现的“白气”，是水首先发生汽化，然后汽化成的水蒸气遇冷又液化成的小水珠，就是看到的“白气”。
（2）[3]由丙图中温度计的分度值是1℃，液面在0℃以上，故读数为84℃。
[4]水在沸腾前，温度升高，水吸收热量，内能增大，是通过热传递改变内能。
（3）[5]水沸腾时液体内部温度相同，且不断有水汽化为水蒸气进入气泡，气泡在上升过程中压强变小，逐渐变大，到水面破裂开来。
[6]在沸腾过程中，气泡周围的水不断汽化形成水蒸气进入气泡，气泡上升过程中由于液体压强随深度的减小而减小，气泡逐渐变大。
（4）[7]图乙中烧杯加盖，水面上方气体的压强较大，水的沸点较高，对应图丁中的a图像，故选a。
[8]在同一环境下，加盖之后会增大液体表面的气压从而增大沸点。
25． 平衡 右 便于测量力臂 变大 见解析 等臂 1
【详解】（1）[1]杠杆的平衡状态是指杠杆处于静止或匀速转动状态，所以图甲中的杠杆处于平衡状态。
[2]杠杆左端下沉，应将杠杆重心向右移，所以应将两端的平衡螺母左端和右端的均可向右调节。
（2）[3]测量过程中使杠杆在水平位置平衡后，支点到力的作用线的距离就是力臂，所以使杠杆在水平位置平衡的目的是便于测量力臂。
[4]分析表格中的数据知，故可得出杠杆平衡的条件是：动力动力臂=阻力阻力臂。
（3）[5][6]图乙中，当将弹簧测力计从a位置逆时针移动到b位置，在此过程中杠杆始终在水平位置保持平衡，则拉力F将变大，这是因为当拉力由垂直变成倾斜时，阻力、阻力臂不变，拉力F力臂变小，相应的力会变大，这样才能继续平衡。
（4）[7][8]杠杆的支点在O点，阻力为石块重力，阻力臂为OA，由第可知每格是，故；动力为F，动力臂为
动力臂和阻力臂相等，所以为等臂杠杆；杠杆的平衡原理可知
则
石头的体积为
当石块完全浸没水中，排开水的体积为
石块受到浮力为
对石头进行受力分析：重力，绳子拉力和浮力，绳子拉力为
由杠杆的平衡条件可知
解得
26． 左 定值电阻断路 20.8 调节变阻器实现多次测量求平均值 偏小 滑片P移到b端时
【详解】（1）[1]甲图中，电压表与变阻器串联后再与定值电阻并联是错误的，变阻器应与电阻串联，电压表与电阻并联，如图所示：
（2）[2]改正错误后，闭合开关前，为保护电路，滑片应滑至阻值最大处，即最左端。
[3]闭合开关后，发现电流表无示数，电路可能断路，电压表有示数且示数接近电源电压，电压表与电源连通，则电路故障原因可能是定值电阻断路。
（3）[4]试触后，选择合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙，电压表选用小量程，分度值为，电压为，电流表选用小量程，分度值为，电流为，由欧姆定律，则的阻值为
[5]一次实验数据存在误差，接下来应通过调节变阻器实现多次测量求平均值的方法来减小误差。
（4）[6]电压表测电阻的电压是准确的，根据并联电路电流的规律，电流表示数大于通过电阻的实际电流，根据欧姆定律可知，该电路测得的的测量值与真实值相比偏小。
（5）②[7]闭合开关S，滑片P移到b端时，读出电压表示数为；
③[8]在①中，电路为待测电阻的简单电路，电压表测电源电压；
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为，根据串联电路的规律和欧姆定律得
故待测电阻
27． 变小 C 4×104 Pa 80 72
【详解】（1）[1]机器人在水平路上一边向前匀速直线运动一边喷洒雾状消毒液时，速度不变，高度不变，质量减小，则其动能变小，重力势能变小，机械能变小。
（2）[2]A．超声波雾化，利用了声可以传递能量，故A错误；
B．红外测温仪工作时接受物体发出的红外线，把红外线的能量转换成电信号从而测量出物体温度，故B错误；
C．摄像头与照相机的原理相同，成倒立缩小的实像，故C正确；
D．遥控器发出电磁波来远程控制机器人的前进和后退，故D错误。
故选C。
（3）[3][4]机器人装满消毒液后的总质量
m=m0+ρV=102kg+0.9×103kg/m3×20×10-3m3=120kg
机器人对水平地面的压力
F=G=mg=120kg×10N/kg=1200N
机器人对水平地面的压强
喷完一箱消毒液的时间
（4）[5]机器人正常工作时的总功率
P=P行进+P喷洒=200W+160W=360W
机器人电池中储存的电能
W=UIt=18V×30A×3600s=1.944×106J
剩余电量储存的电能
正常工作消耗的电能
W工=W-W剩=1.944×106J-3.888×105J=1.5552×106J
由可得，充满电后最多可连续工作的时间
28．（1）并联；（2）见解析；（3）见解析
【详解】（1）由生活经验可知，指示灯与插线板上所接用电器在工作时互不影响，所以指示灯与插线板上所接的用电器之间是并联的。
（2）在材料和长度一定时，劣质插线板的电源线芯线比合格产品的细，则横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，由可知，电流产生的热量越多，容易引起线路起火，存在安全隐患。
（3）如果将电冰箱通过该插线板接入家庭电路，电冰箱的外壳不能接地，可能造成危险。
29．（1）5×104 Pa；（2）1.25×108 N；（3）5×106 W；（4）50%
【详解】解：（1）在水下5m处有一观察窗口，窗口受到水的压强
（2）因为该驱逐舰漂浮在水面，所以所受到的浮力
（3）由图甲、乙可知，当牵引力时，驱逐舰以的速度做匀速直线运动，所以发动机的恒定功率为
（4）消耗的柴油的质量
汽油完全燃烧放出的热量
驱逐舰在0~34s内做的有用功
发动机的效率
答：（1）在水下5m处有一观察窗口，窗口受到水的压强为；
（2）满载时在匀速航行的过程中所受浮力为；
（3）发动机的恒定功率为；
（4）在0~34s内完全燃烧10L柴油过程中发动机的效率为。
30． 断开 61.6Ω 3000r/（kW⋅h）
【详解】解：（1）[1]由公式知，电压一定时，P与R成反比，开关S闭合时，电阻R被短路电路中的电阻最小，电路的电功率最大，电饭锅处于高温挡；开关S断开时，两电阻串联，电路中的电阻最大，电路的电功率最小，电饭锅处于保温挡，所以饭煮熟后，电饭锅处于保温状态，开关S将断开。
（2）[2]由公式知电热丝R0的阻值为
保温时的总电阻为
根据串联电路电阻的规律知电热丝R的阻值为
（3）[3]电饭锅器消耗的电能为
则电能表的参数
答：（2）电热丝R的阻值为61.6Ω；
（3）电能表上模糊的参数应该是。
2023年黑龙江省齐齐哈尔市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列物理量的估测中，最符合实际的是（ ）
A．一张物理试卷的厚度约为1mm
B．教室里空气的质量约为250kg
C．家用液晶电视的功率约为500W
D．九年级物理书平放对桌面的压强约为500Pa
2．日出时能看到地平线以下的太阳。下列现象与此原理相同的是（ ）
A．树荫下圆形的光斑 B．汽车后视镜中的像
C．水中筷子“折断” D．人能看到课本
3．下列有关电现象的说法不正确的是（ ）
A．充电宝给手机电池充电时，相当于电源
B．电子是带有最小负电荷的粒子，所带电荷量是
C．电灯开关应接在零线和灯泡之间
D．毛皮摩擦过的橡胶棒带的是负电荷，毛皮带的是正电荷
4．2023年扬州鉴真半程马拉松于4月16日鸣枪开跑，比赛采用感应器计时系统。感应器芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A． B．
C． D．
5．第24届冬季奥运会在北京和张家口举行，下列关于赛场上一些现象和情景的说法中正确的是（ ）
A．滑雪手套掌心处设计的颗粒是为了增大摩擦
B．宽大的滑雪板可以减小运动员对地面的压力
C．击出的冰球仍高速运动，是因为受到惯性的作用
D．短道速滑运动员沿弯道匀速滑行时，运动状态不变
6．如图为四冲程汽油机工作示意图，下列说法正确的是（ ）
A．依靠飞轮惯性完成的冲程是甲、乙、丁
B．甲图冲程中能量转化是机械能转化为内能
C．飞轮转速，则该汽油机1s能做功20次
D．在一个工作循环中，工作过程依次是乙、甲、丁、丙
7．如图是额定电压均为220V的灯泡L1和L2的U-I图像，下列分析错误的是（ ）
A．当两灯都正常发光时，L2比L1亮度大
B．当L1两端的电压为100V时，其实际功率为20W
C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为2W
D．将L1、L2并联，若通过L2的电流为，则L1的功率为60W
8．关于如图所示现象说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越大
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了大气压强
9．如图是某款电子秤的原理图，表盘由电压表改装而成，下列判断错误的是（ ）
A．被测物体质量越大，电子秤示数越大
B．被测物体质量越大，其电流越大
C．被测物体质量越大，两端电压不变
D．电路消耗的总功率大小不随被测物体质量大小的变化而变化
10．如图，体积相同的两物体A、B用不可伸长的细线系住，放入水中后，A有四分之一体积露出水面，细线被拉直。已知A重4N，B受到的浮力为8N，A、B密度之比为2∶5，那么（ ）
A．A、B所受的重力之比为5∶2 B．A、B所受的浮力之比为1∶2
C．细线对A的拉力大小为1N D．B对容器底部的压力为零
11．如图1所示，水平路面由三段粗糙程度不同的区域组成。物块（体积忽略不计）在F=2N的水平拉力作用下从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块运动的v-t图像，下列说法正确的是（ ）
A．区域①路面的粗糙程度比区域②路面的粗糙程度大
B．物块在区域①路面上所受的摩擦力等于2N
C．拉力在区域②中做的功为4J
D．在区域③，最终物块只有一部分机械能转化为内能
二、多选题
12．在做凸透镜成像实验时，蜡烛、凸透镜以及光屏的位置如图所示，此时烛焰在光屏上成清晰的像图中没有画出。下列说法不正确的是（ ）
A．光屏上成的是倒立、缩小的实像
B．将蜡烛向远离凸透镜方向移动的过程中，像逐渐变大
C．把蜡烛和光屏对调，光屏上成的像与显微镜的物镜成像特点相同
D．保持蜡烛和凸透镜位置不变，换用焦距更小的凸透镜，要得到清晰的像，光屏应适当靠近透镜
13．如图甲所示，电源电压U恒定不变，R为定值电阻。闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是（ ）
A．反映定值电阻R的功率随电流I变化的关系图象是“2”
B．电压表示数与电流表示数比值变大
C．电压表示数的减少量与电流表示数的增加量比值为3Ω
D．滑动变阻器功率为0.72W滑片位置有2处，此2处电流表示数之和为1A
三、填空题
14．2022年6月5日，在酒泉卫星发射中心搭载神舟十四号载人飞船的长征2号遥十四运载火箭点火发射，火箭在轰鸣声中拔地而起，冲向太空，轰鸣声是由物体 产生的。如图所示是进驻天和核心舱的航天员陈冬、刘洋和蔡旭哲向全国人民敬礼的画面，画面信息是通过 波传回地面的。
15．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，如图所示。“狗毛是因为摩擦带上了异种电荷而互相排斥的。在实验室中用到的试电笔就是利用这一原理制成的仪器。”这段文字描述中共有 处错误，请对其中一处错误描述做出纠正 。
16．《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，在钱随水光而显现矣。”如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向 处（用图中字母表示）照射，可照亮铜钱。加满水，从A处看到像的位置将 （选填“变高”“变低”或“不变”）。
17．小雨参加社区志愿服务活动时，捡到一个正方体金属块。她想知道金属块的密度，于是用刻度尺测出它的边长如图甲所示；用托盘天平测它的质量时，右盘中所放砝码的质量和游码在标尺上的位置如图乙所示。则金属块的边长为 cm，金属块的质量为 g。通过计算得出该金属块的密度为 kg/m3。
18．如图，铁块A重3N，吸附在竖直放置的磁性黑板上。将重为1N的铜块B放在铁块A上面，当A和B沿着黑板缓慢匀速下滑时，A受到的摩擦力是 N。取走铜块B，用竖直向上的力F使铁块A匀速向上运动，则F= N。
19．如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 。
20．为规范停车秩序，我市交警对违停车辆拖移，其工作原理图如图所示。当钢绳对车辆施加沿斜面的拉力F=5×103N时，在100s内可将质量为1.5t的小车A沿斜面底端匀速拉至斜面顶端。已知斜面高为1m，长为5m。在小车A由斜面底端被拖上斜面顶端的过程中，整个装置的机械效率为 （不计车长、钢绳重、钢绳与滑轮间的摩擦和滑轮与轴间的摩擦）；请列举出生活中应用斜面的一个实例： 。
21．如图所示，完全相同的甲、乙两个烧杯放在水平桌面上，两个烧杯内装有密度不同的液体，在两烧杯中，距杯底同一高度处有A、B两点压强相等，甲、乙中液体对杯底的压强分别为、，甲、乙对桌面的压强分别为、，则 , （均选填“>”、“<”或“=”）。
22．如图电路，电源电压保持不变，滑动变阻器R标有“”，定值电阻的阻值为，小灯泡L标有“”（电阻不随温度而变化），电流表的量程为。当S闭合，、断开，滑片P移到R的中点时，小灯泡恰好正常发光。则电源电压为 V；在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是 。
23．如图所示的滑轮组，在拉力F的作用下，物体A以0.1m/s的速度匀速直线运动了10s。物体A受到的摩擦力为4.2N，弹簧测力计示数为2N（不计绳、弹簧测力计和滑轮重）。则拉力F的功率为 W，滑轮组的机械效率为 。
四、实验题
24．在进行“观察水的沸腾”实验时，两组同学从甲、乙两图所示的装置中各选一套来完成实验。
（1）实验时，按照自下而上的顺序组装器材的目的是 （写出一条理由即可）。甲图中烧杯上方出现的“白气”是由于 （填物态变化名称）形成的；
（2）图丙是实验中某一时刻温度计示数，其读数是 ℃；水沸腾前，温度升高，这是通过 方式增加水的内能；
（3）水沸腾时的现象为：水中产生大量气泡，气泡不断上升且 （选填“变大”或“变小”），到达水面破裂。请对气泡的变化作出解释： ；
（4）图丁是两个小组根据各自的实验数据绘制的“温度-时间”的图像，其中图像 （选填“a”或“b”）是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是 。
25．在“探究杠杆的平衡条件”实验中，小悦同学用刻度均匀的轻质杠杆完成以下实验。
（1）挂钩码前杠杆静止在如图甲所示位置，此时杠杆处于 （选填“平衡”或“不平衡”）状态。为了使图甲中的杠杆在水平位置平衡，可以将右侧平衡螺母向 （选填“左”或“右”）调节；
（2）实验时，在己调平的杠杆两侧分别挂上不同数量的钩码，调节钩码位置，使其在水平位置重新平衡。使杠杆在水平位置重新平衡的目的是 ，收集实验数据如表所示，经分析可得出杠杆的平衡条件： ；
次数
动力
动力臂
1
1
15
10
2
1
20
4
5
3
2
15
3
10
（3）为了进一步验证实验结论，小悦又做了图乙所示的实验，她将弹簧测力计从a位置移动到b位置，在此过程中杠杆始终在水平位置平衡，弹簧测力计示数将 （选填“变大”、“不变”或“变小”），原因是 ；
（4）小悦与同学又将实验装置改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个与竖直方向夹角为60°的拉力F=4N，杠杆恰好在水平位置平衡，此时杠杆为 （选填“省力”、“费力”或“等臂”）杠杆；若将该石块浸没在水中且不触底，要使杠杆在水平位置再次平衡，应在B处竖直向上施 N的拉力。（已知ρ石=2.0×103 kg/m3）
26．“测量未知电阻阻值”实验中，提供了学生电源、电流表、电压表、滑动变阻器，一个阻值未知的定值电阻、开关、导线若干。
（1）如图甲，接错了一根导线，请在错误的线上打“×”，并用笔画线代替导线改接到正确位置上；( )
（2）改正错误后，闭合开关前，滑片应滑至最 （选填“左”或“右”）端。闭合开关后，发现电流表无示数，电压表有示数且示数接近电源电压，则电路故障原因可能是 ；
（3）试触后，选择合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙，则Rx的阻值为 Ω（结果保留1位小数）。一次实验数据存在误差，接下来应通过 的方法来减小误差；
（4）完成实验后，进行误差分析：考虑到电压表中也有电流通过，该电路测得的Rx的测量值与真实值相比 （选填“偏大”或“偏小”）；
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S， ，读出电压表示数为U2；
③待测电阻Rx= 。（用已知和测量出的物理量符号表示）
五、综合题
27．阅读短文，回答问题。
5G智能机器人中国移动将5G智能机器人（如图所示）运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了5台高清摄像头和红外热成像测温仪，能够在5m范围内同时扫描多达10人的体温，如果检测到体温异常或者未戴口罩，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的20%时，会主动寻找充电器充电。如表为某智能机器人的部分参数。
额定工作电压
18V
额定行进功率
200W
电池容量
额定喷洒功率
160W
水箱容积
20L
行进速度
额定雾化量
净重
102kg
机器人上还安装了超声波雾化器自动喷枪，工作时，雾化片产生每秒170万次的高频率振动，将消毒液雾化成大量的超微粒子，再吹散到空气中进行消杀病毒。其中额定雾化量是指雾化器正常工作1h雾化液体的体积。
（1）机器人在水平路上一边向前匀速直线运动一边喷洒雾状消毒液时，机器人的机械能 （选填“变大”、“变小”或“不变”）；
（2）下列说法正确的是 ；
A．超声波雾化，利用了声可以传递信息
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．摄像系统智能识别行人是否戴口罩时，成倒立缩小的实像
D．通过遥控器发出次声波来远程控制机器人的前进和后退
（3）若机器人的履带与地面的总接触面积是300cm2，在装满密度为0.9×103 kg/m3的消毒液时，对水平地面的压强为 ；以额定雾化量工作时，喷完一箱消毒液最多需要 min；
（4）该机器人仅执行消杀任务，以正常工作状态行进，充满电后最多可连续工作 min。
28．如图所示是市场上一种不符合生产标准的插线板，请回答下列问题：
（1）指示灯与插线板上所接的用电器之间应该是串联还是并联的？
（2）插线板的电源线比国家标准更细会有什么危险？
（3）如果将电冰箱通过该插线板接入家庭电路，存在什么安全隐患？
六、计算题
29．国产055新型导弹驱逐舰的服役，使中国海军的装备又一次得到提升。该型号驱逐舰满载时质量为，在水面上以恒定功率做直线运动，其牵引力F随时间t的变化关系如图甲所示，其运动速度v随时间t的关系如图乙所示，求该驱逐舰：
（1）在水下5m处有一观察窗口，窗口受到水的压强大小；
（2）满载时在匀速航行的过程中所受浮力的大小；
（3）发动机的恒定功率；
（4）在0∼34s内完全燃烧10L柴油过程中发动机的效率。（ρ柴油=0.85×103 kg/m3，q柴油=4.0×107 J/kg，1L=1dm3）
七、综合题
30．图甲是小明家的电饭锅及电路原理图，该电饭锅有高温和保温两挡。由开关S进行调节。已知R0与R为电热丝，现将电饭锅接在220V的电源上，使用高温挡工作时，电饭锅功率为1000W；使用保温挡工作时，电饭锅功率为440W。根据相关知识，完成下列问题：
（1）饭煮熟后，开关S将 （选填“闭合”或“断开”）；
（2）电热丝R的阻值为多少？( )
（3）如图乙所示，电能表上有一参数模糊不清，小明把家中其它用电器断开仅使用电饭锅，调至高温挡烧水5min，电能表的转盘转了250转，则电能表上模糊的参数应该是多少？( )
参考答案：
1．B
【详解】A．人的头发的直径在75μm左右，试卷纸的厚度与此差不多，约是
故A不符合题意；
B．空气的密度在1.3kg/m3左右，教室的长、宽、高分别在8m、7m、左右，教室中空气的质量约是
接近250kg，故B符合题意；
C．家用液晶电视机的功率约为100W，故C不符合实际；
D．一本九年级物理书的质量约300g，重力约
平放时对桌面的压力为
面积约
压强约为
与50Pa接近，故D不符合题意。
故选B。
2．C
【详解】日出时能看到地平线以下的太阳，是由于光经过不均匀的大气层时发生折射形成的；
A．树荫下圆形的光斑是小孔成像现象，是由于光的直线传播形成的，故A不符合题意；
B．汽车后视镜中的像利用了光的反射来成像，故B不符合题意；
C．水中筷子“折断”是光从水中斜射入空气中时发生折射形成的虚像，故C符合题意；
D．人能看到本身不发光的课本，是课本反射了太阳光，是光的反射现象，故D不符合题意。
故选C。
3．C
【详解】A．充电宝正在给手机电池充电过程中，充电宝提供电能，相当于电源，故A正确，不符合题意；
B．电子是带有最小负电荷的粒子，所带电荷量为C，故B正确，不符合题意；
C．为了断开开关能使灯泡处于断路状态，电灯开关应接在火线和灯泡之间，故C错误，符合题意；
D．毛皮与橡胶棒摩擦时，橡胶棒得到电子，带负电荷，毛皮失去电子，带正电荷，故D正确，不符合题意。
故选C。
4．C
【详解】当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，说明参赛者通过起点或终点时，切割磁感线，产生感应电流，是电磁感应现象。
A．图中是电动机的工作原理图，是通电导线在磁场中受力的作用，故A不符合题意；
B．图中是奥斯特实验的工作原理图，说明通电导线的周围存在磁场，故B不符合题意；
C．图中是电磁感应现象，通过闭合电路的部分导体切割磁感线产生感应电流，故C符合题意；
D．图中说明电磁铁的磁性强弱与线圈匝数有关，故D不符合题意。
故选C。
5．A
【详解】A．滑雪手套掌心处设计的颗粒是为了在压力一定时，通过增加接触面的粗糙程度来增大摩擦力，故A正确；
B．宽大的滑雪板是在压力一定时，通过增大接触面积来减小对地面的压强，不能减小运动员对地面的压力，故B错误；
C．击出的冰球仍高速运动，是因为冰球具有惯性，惯性不是力，不能说冰球受到惯性的作用，故C错误；
D．短道速滑运动员沿弯道匀速滑行时，速度的方向时刻改变，因此运动状态发生变化，故D错误。
故选A。
6．C
【详解】ABD．甲图中两气门都关闭，火花塞点火，活塞向下运动，汽缸容积变大，是做功冲程，内能转化为机械能；乙图中进气门开启，排气门关闭，气体流入汽缸，是吸气冲程，没有能量的转化；丙图中排气门开启，进气门关闭，气体流出汽缸，是排气冲程；丁图中两气门都关闭，活塞向上运动，汽缸容积变小，是压缩冲程；所以正确的排序是乙、丁、甲、丙；内燃机的一个工作循环有四个冲程，只有在做功冲程中使机器获得动力，其它三个冲程均为辅助冲程，依靠飞轮惯性完成，即依靠飞轮惯性完成冲程的是乙、丙、丁，故ABD错误；
C．四冲程汽油机的飞轮转速为，则该飞轮1s转40圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s飞轮转40圈，共20个工作循环，共80个冲程，共做功20次，故C正确。
故选C。
7．D
【详解】A．额定电压均为220V的灯泡L1和L2正常发光时，电压相等，由图像可知，此时通过L1的电流为0.3A，通过L2电流为0.5A，由于，所以L2比L1亮度大，故A正确，不符合题意；
B．当L1两端的电压为100V时，根据图像可知，通过L1的电流为，其实际功率为
故B正确，不符合题意；
C．将L1、L2串联，若L1两端的电压为40V，由图像可知，通过灯泡L1的电流，根据串联电路电流规律可知，通过灯泡L2的电流为
由图像可知，此时灯泡L2两端的电压为，L2的功率为
故C正确，不符合题意；
D．将L1、L2并联，若通过L2的电流为，由图像可知，L2两端的电压为，根据并联电路电压规律可知，灯泡L1两端的电压为
由图像可知，通过L1的电流，L1的功率为
故D错误，符合题意。
故选D。
8．D
【详解】A．A管中水面上升，是因为流体中流速越大的位置压强越小，故A错误；
B．在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此在大气压不变的情况下，玻璃管倾斜，水银柱高度不变，但水银柱长度会变长，故B错误；
C．把水气压计从山下带到山上，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故C错误；
D．在一个标准大气压下，大气压可以支持约高的水柱。瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来，故D正确。
故选D。
9．B
【详解】AB．由图可知，定值电阻和滑动变阻器串联，电压表测变阻器滑片P上方电阻丝两端的电压；由于电压表所在电路相当于断路，所以，滑片移动时变阻器始终以最大阻值接入电路，则整个电路的总电阻不变，根据欧姆定律可知，电路中的电流不变；被测物体质量越大，弹簧伸长的长度越长，滑片P向下移动的距离越多，与电压表并联部分的电阻越大，根据可知滑片上方电阻丝两端的电压越大，即电压表示数越大，电子秤示数越大，故A正确，不符合题意；B错误，符合题意；
C．滑片移动时电路中的电流不变，定值电阻两端的电压不变，故C正确，不符合题意；
D．电源电压不变，电路中的电流不变，根据可知总功率不变，即电路消耗的总功率大小不随被测物体质量的大小而变化，故D正确，不符合题意。
故选B。
10．D
【详解】ACD．AB的体积相同，B受到的浮力为8N，由阿基米德原理可知物体A和B的体积
VA=VB=
A的密度
A、B密度之比为2∶5，B的密度
B的重力
GB=mBg=ρBVBg=1.25×103kg/m3×8×10-4m3×10N/kg=10N
A、B所受的重力之比为
GA∶GB=4N∶10N=2∶5
AB受力情况如图所示：
由力的平衡可知
F浮A=F+GA
=6N
F=2N
GB=F+F浮B+N
GB=2N+8N+N=10N
N=0N
B受到支持力为零，由力的作用相互性可知B对容器底部的压力为零，故AC错误，D正确。
B．A、B所受的浮力之比为
F浮A∶F浮B=6N∶8N=3∶4
故B错误。
故选D。
11．C
【详解】AB．物块运动时，在水平方向上受到向右的拉力和向左的摩擦力的作用；由题目和图像可知：物块在0～2s内在区域①内做加速运动，此时的拉力要大于摩擦力；在2～3s内在区域②内在做匀速运动，则拉力和摩擦力是一对平衡力，大小相同；滑动摩擦力大小只与压力大小和接触面的粗糙程度有关，压力大小不变，由于拉力大小一直不变，所以区域①路面的粗糙程度比区域②路面的粗糙程度小，故AB错误；
C．由图可知，物体在2～3s内通过的路程是
拉力F=2N，由得拉力在区域②中做的功为
故C正确；
D．由图可知，物块在区域③内做减速运动，拉力F=0，物块在摩擦力的作用下速度减为0，所以物块的机械能全部转化为内能，故D错误。
故选C。
12．ABC
【详解】A．由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立放大的实像，故A错误，符合题意；
B．将蜡烛向远离凸透镜方向移动的过程中，物距逐渐增大，根据凸透镜成实像时，物远像近像变小可知，像逐渐变小，故B错误，符合题意；
C．把蜡烛和光屏对调，根据在光的折射中，光路是可逆的，光屏上成倒立、缩小的实像，而显微镜的物镜成倒立放大的实像，故C错误，符合题意；
D．保持蜡烛和凸透镜位置不变，换用焦距更小的凸透镜，相当于增大物距，缩小像距，要得到清晰的像，光屏应适当靠近透镜，故D正确，不符合题意。
故选ABC。
13．ACD
【详解】A．由电路图可知，滑动变阻器与定值电阻R串联，电压表测变阻器两端的电压，电流表测电路中的电流，滑片从a滑向b得过程中，滑动变阻器两端的电压变小电流变大，功率先变大后变小，因此图3为滑动变阻器的功率与电流图像；根据P=I2R可知，定值电阻的功率与电流图像为二次函数图像，因此图2为定值电阻的功率与电流变化得关系图象；由P=UI可知，电压一定，电路总功率和电路中的电流成正比，因此图1为电路总功率与电流图像，故A正确；
B．因串联电路各处电流相等，电压表测滑动变阻器两端电压，因此电压表示数和电流表示数的比值等于滑动变阻器接入电路的阻值，而滑片P从a移向b的过程中，滑动变阻器接入电路的阻值变小，因此其比值变小，故B错误；
C．由电路图和图1可知，当电路电流为最大1A时，滑动变阻器接入电路的阻值为0，电路的总功率最大，即3W，由P=UI可知，电源电压
由可得，定值电阻的阻值
由串联电路电压规律和电流规律可知，定值电阻
因此电压表示数的减少量与电流表示数的增加量的比值等于定值电阻的阻值，即比值不变，为，故C正确。
D．当滑动变阻器功率为0.72W时，由可得
解得
R滑1=2Ω，R滑2=4.5Ω
则
，
此2处电流表示数之和
I＇=I1+I2=0.6A+0.4A=1A
故D正确。
故选ACD。
14． 振动 电磁
【详解】[1]一切发声的物体都在振动，所以轰鸣声是由物体振动产生的。
[2]空间站在太空是真空环境，用电磁波与地面联系，电磁波的传输不需要介质。
15． 2 异种电荷改为同种电荷或试电笔改为验电器
【详解】[1][2]根据题意知道，狗毛是因为摩擦带上了同种电荷，同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬；实验室中的验电器是利用同种电荷相互排斥的原理来制成的。故这段文字描述中共有2处错误。
16． E 变高
【详解】[1]据题意可知，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处；根据光路的可逆性可得，他用激光笔从A点向E处射出光束时，光线会原路返回，即可把铜钱照亮。
[2]根据光的折射规律可知，他看到的铜钱是因为光的折射而形成的变高的虚像；加满水后，由于入射点升高，人眼逆着射来的光线看去，看到像的位置将变高。如图所示
17． 2.00 21.6 2.7×103
【详解】[1]由图甲可知，刻度尺的分度值是1mm，因为需要估读到分度值的下一位，末端对应的刻度值是9.00cm，起始位置对应的刻度值是7.00cm，正方体的长度
[2]标尺的分度值为0.2g，正方体的质量为
[3]正方体的体积
它的密度为
18． 4 7
【详解】[1]物体A和物体B的总重力为
当A和B沿着黑板缓慢匀速下滑时，处于平衡状态，A受到的摩擦力是
[2]取走铜块B，用竖直向上的力F使铁块A匀速向上运动，A与黑板之间的压力和接触面粗糙程度不变，物体A受到的摩擦力大小不变，方向竖直向下，竖直向上的力F为
19． 进户零线断了 串联
【详解】[1]开关闭合灯泡不亮，同时a、b、c、d四处均带电，说明电路有断路且火线没断，同时说明从a到d之间的电路没有断路，所以可能是进户零线断了。
[2]又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，原因是两盏灯串联了，因为串联电路分电压，根据分压原理，每只灯泡的实际电压只达到电源电压的一半，根据公式 可知，灯泡的实际功率明显减小，灯泡亮度会明显变暗。
20． 60% 盘山公路
【详解】[1]拉力做的有用功
W有用=Gh=mgh=1.5×103kg×10N/kg×1m=1.5×104J
拉力做的总功
W总=Fs=5×103N×5m=2.5×104J
整个装置的机械效率
[2]使用斜面可以省力，但费距离，生活中的斜面：盘山公路、螺丝钉等。
21． < <
【详解】[1]由图知，A、B所处的深度，而A、B两点压强相等，即，由可知液体密度；设A、B距离杯底的高度为h，烧杯底受到的压强
因为，所以
所以烧杯底受到的压强。
[2]因为烧杯是直壁容器，烧杯底受到的压强
设液体重分别为、，烧杯底面积为S，，则，两烧杯内液体重；因为烧杯对桌面的压力，所以甲烧杯对桌面的压力，乙烧杯对桌面的压力，所以烧杯对桌面的压力，由可知，受力面积相同，所以烧杯甲、乙对桌面的压强。
22． 15 3：20
【详解】[1]小灯泡正常发光时的电压，功率，由可得，小灯泡正常工作的电流
小灯泡的电阻不随温度而变化，根据欧姆定律可知小灯泡的电阻
当S闭合，、都断开，滑片P移到R的中点时，灯泡与滑动变阻器串联，因串联电路中各处的电流相等，且灯泡正常发光，所以，电路中的电流
因串联电路中总电阻等于各分电阻之和，所以，电源的电压
[2]要保证电路安全，分析电路可得，当闭合开关S、和时，且通过滑动变阻器的电流为1A时，干路电流最大；因并联电路中各支路两端电压相等，所以此时通过的电流
因并联电路中干路电流等于各支路电流之和，所以干路的最大电流
小于3A，电流表安全，所以电路消耗的最大功率
当只有S闭合时，小灯泡与R串联，当滑动变阻器滑片滑到最右端时，电路中的总电阻最大，此时电路中的电流最小
电路消耗的最小功率
所以电路消耗总功率的最小值与最大值之比是
23． 0.6 70%
【详解】[1]从图中可知n=3，绳子自由端的速度
不计绳、弹簧测力计和滑轮重，弹簧测力计示数为2N，则拉力为2N，根据
可知拉力F的功率
[2]滑轮组的机械效率
24． 使酒精灯外焰加热 液化 84 热传递 变大 在沸腾过程中，气泡周围的水不断汽化形成水蒸气进入气泡，气泡上升过程中由于液体压强随深度的减小而减小，气泡逐渐变大 a 气压越大，沸点越高
【详解】（1）[1]实验中用酒精灯外焰加热，使温度计玻璃泡与待测物体充分接触，故应按照自下而上的顺序组装器材。
[2]烧杯上方出现的“白气”，是水首先发生汽化，然后汽化成的水蒸气遇冷又液化成的小水珠，就是看到的“白气”。
（2）[3]由丙图中温度计的分度值是1℃，液面在0℃以上，故读数为84℃。
[4]水在沸腾前，温度升高，水吸收热量，内能增大，是通过热传递改变内能。
（3）[5]水沸腾时液体内部温度相同，且不断有水汽化为水蒸气进入气泡，气泡在上升过程中压强变小，逐渐变大，到水面破裂开来。
[6]在沸腾过程中，气泡周围的水不断汽化形成水蒸气进入气泡，气泡上升过程中由于液体压强随深度的减小而减小，气泡逐渐变大。
（4）[7]图乙中烧杯加盖，水面上方气体的压强较大，水的沸点较高，对应图丁中的a图像，故选a。
[8]在同一环境下，加盖之后会增大液体表面的气压从而增大沸点。
25． 平衡 右 便于测量力臂 变大 见解析 等臂 1
【详解】（1）[1]杠杆的平衡状态是指杠杆处于静止或匀速转动状态，所以图甲中的杠杆处于平衡状态。
[2]杠杆左端下沉，应将杠杆重心向右移，所以应将两端的平衡螺母左端和右端的均可向右调节。
（2）[3]测量过程中使杠杆在水平位置平衡后，支点到力的作用线的距离就是力臂，所以使杠杆在水平位置平衡的目的是便于测量力臂。
[4]分析表格中的数据知，故可得出杠杆平衡的条件是：动力动力臂=阻力阻力臂。
（3）[5][6]图乙中，当将弹簧测力计从a位置逆时针移动到b位置，在此过程中杠杆始终在水平位置保持平衡，则拉力F将变大，这是因为当拉力由垂直变成倾斜时，阻力、阻力臂不变，拉力F力臂变小，相应的力会变大，这样才能继续平衡。
（4）[7][8]杠杆的支点在O点，阻力为石块重力，阻力臂为OA，由第可知每格是，故；动力为F，动力臂为
动力臂和阻力臂相等，所以为等臂杠杆；杠杆的平衡原理可知
则
石头的体积为
当石块完全浸没水中，排开水的体积为
石块受到浮力为
对石头进行受力分析：重力，绳子拉力和浮力，绳子拉力为
由杠杆的平衡条件可知
解得
26． 左 定值电阻断路 20.8 调节变阻器实现多次测量求平均值 偏小 滑片P移到b端时
【详解】（1）[1]甲图中，电压表与变阻器串联后再与定值电阻并联是错误的，变阻器应与电阻串联，电压表与电阻并联，如图所示：
（2）[2]改正错误后，闭合开关前，为保护电路，滑片应滑至阻值最大处，即最左端。
[3]闭合开关后，发现电流表无示数，电路可能断路，电压表有示数且示数接近电源电压，电压表与电源连通，则电路故障原因可能是定值电阻断路。
（3）[4]试触后，选择合适量程。闭合开关，调节滑动变阻器，电流表、电压表示数如图乙，电压表选用小量程，分度值为，电压为，电流表选用小量程，分度值为，电流为，由欧姆定律，则的阻值为
[5]一次实验数据存在误差，接下来应通过调节变阻器实现多次测量求平均值的方法来减小误差。
（4）[6]电压表测电阻的电压是准确的，根据并联电路电流的规律，电流表示数大于通过电阻的实际电流，根据欧姆定律可知，该电路测得的的测量值与真实值相比偏小。
（5）②[7]闭合开关S，滑片P移到b端时，读出电压表示数为；
③[8]在①中，电路为待测电阻的简单电路，电压表测电源电压；
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为，根据串联电路的规律和欧姆定律得
故待测电阻
27． 变小 C 4×104 Pa 80 72
【详解】（1）[1]机器人在水平路上一边向前匀速直线运动一边喷洒雾状消毒液时，速度不变，高度不变，质量减小，则其动能变小，重力势能变小，机械能变小。
（2）[2]A．超声波雾化，利用了声可以传递能量，故A错误；
B．红外测温仪工作时接受物体发出的红外线，把红外线的能量转换成电信号从而测量出物体温度，故B错误；
C．摄像头与照相机的原理相同，成倒立缩小的实像，故C正确；
D．遥控器发出电磁波来远程控制机器人的前进和后退，故D错误。
故选C。
（3）[3][4]机器人装满消毒液后的总质量
m=m0+ρV=102kg+0.9×103kg/m3×20×10-3m3=120kg
机器人对水平地面的压力
F=G=mg=120kg×10N/kg=1200N
机器人对水平地面的压强
喷完一箱消毒液的时间
（4）[5]机器人正常工作时的总功率
P=P行进+P喷洒=200W+160W=360W
机器人电池中储存的电能
W=UIt=18V×30A×3600s=1.944×106J
剩余电量储存的电能
正常工作消耗的电能
W工=W-W剩=1.944×106J-3.888×105J=1.5552×106J
由可得，充满电后最多可连续工作的时间
28．（1）并联；（2）见解析；（3）见解析
【详解】（1）由生活经验可知，指示灯与插线板上所接用电器在工作时互不影响，所以指示灯与插线板上所接的用电器之间是并联的。
（2）在材料和长度一定时，劣质插线板的电源线芯线比合格产品的细，则横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，由可知，电流产生的热量越多，容易引起线路起火，存在安全隐患。
（3）如果将电冰箱通过该插线板接入家庭电路，电冰箱的外壳不能接地，可能造成危险。
29．（1）5×104 Pa；（2）1.25×108 N；（3）5×106 W；（4）50%
【详解】解：（1）在水下5m处有一观察窗口，窗口受到水的压强
（2）因为该驱逐舰漂浮在水面，所以所受到的浮力
（3）由图甲、乙可知，当牵引力时，驱逐舰以的速度做匀速直线运动，所以发动机的恒定功率为
（4）消耗的柴油的质量
汽油完全燃烧放出的热量
驱逐舰在0~34s内做的有用功
发动机的效率
答：（1）在水下5m处有一观察窗口，窗口受到水的压强为；
（2）满载时在匀速航行的过程中所受浮力为；
（3）发动机的恒定功率为；
（4）在0~34s内完全燃烧10L柴油过程中发动机的效率为。
30． 断开 61.6Ω 3000r/（kW⋅h）
【详解】解：（1）[1]由公式知，电压一定时，P与R成反比，开关S闭合时，电阻R被短路电路中的电阻最小，电路的电功率最大，电饭锅处于高温挡；开关S断开时，两电阻串联，电路中的电阻最大，电路的电功率最小，电饭锅处于保温挡，所以饭煮熟后，电饭锅处于保温状态，开关S将断开。
（2）[2]由公式知电热丝R0的阻值为
保温时的总电阻为
根据串联电路电阻的规律知电热丝R的阻值为
（3）[3]电饭锅器消耗的电能为
则电能表的参数
答：（2）电热丝R的阻值为61.6Ω；
（3）电能表上模糊的参数应该是。
相关试卷
2023年黑龙江省齐齐哈尔市建华区中考三模物理试题（含解析）： 这是一份2023年黑龙江省齐齐哈尔市建华区中考三模物理试题（含解析），共20页。试卷主要包含了单选题，多选题，填空题，实验题，简答题，综合题，计算题等内容，欢迎下载使用。
2023年黑龙江省齐齐哈尔市中考一模物理试题（含解析）： 这是一份2023年黑龙江省齐齐哈尔市中考一模物理试题（含解析），共29页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，简答题，计算题等内容，欢迎下载使用。
2023年黑龙江省齐齐哈尔市中考一模物理试题（含解析）： 这是一份2023年黑龙江省齐齐哈尔市中考一模物理试题（含解析），共29页。试卷主要包含了单选题，多选题，填空题，实验题，综合题，简答题，计算题等内容，欢迎下载使用。
