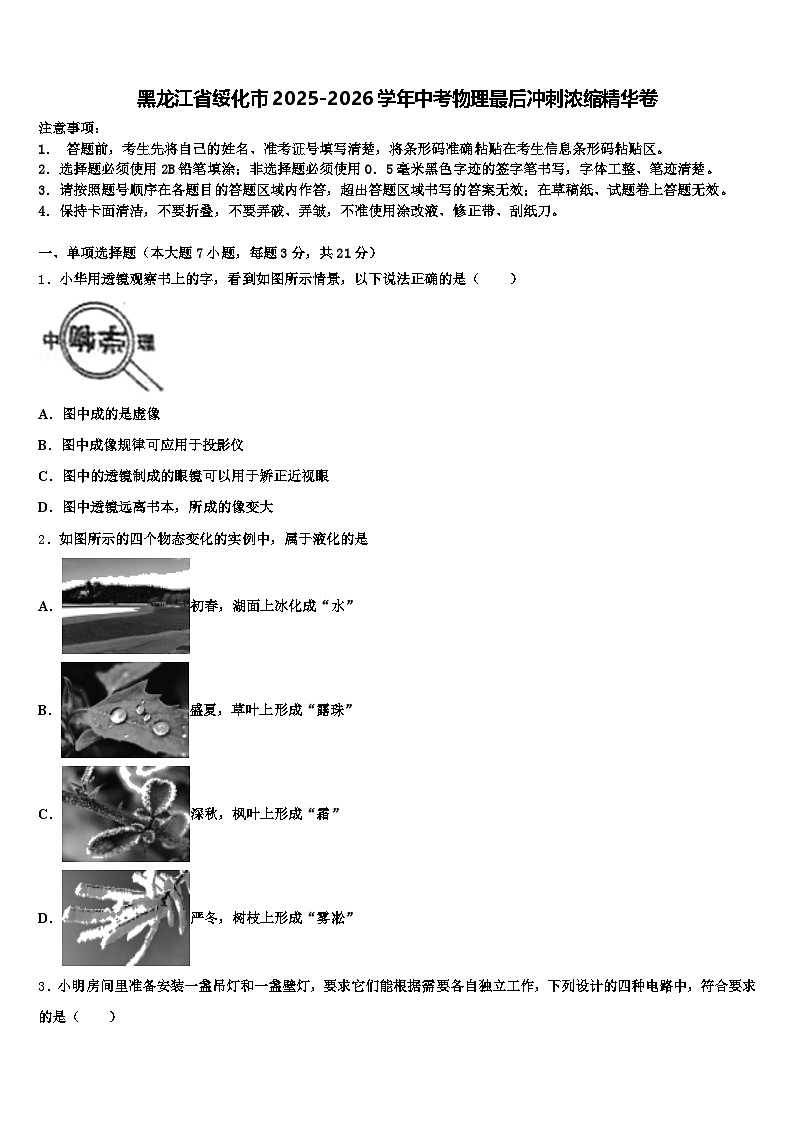

黑龙江省绥化市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份黑龙江省绥化市2025-2026学年中考物理最后冲刺浓缩精华卷（含答案解析），共17页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小华用透镜观察书上的字，看到如图所示情景，以下说法正确的是（ ）
A．图中成的是虚像
B．图中成像规律可应用于投影仪
C．图中的透镜制成的眼镜可以用于矫正近视眼
D．图中透镜远离书本，所成的像变大
2．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”

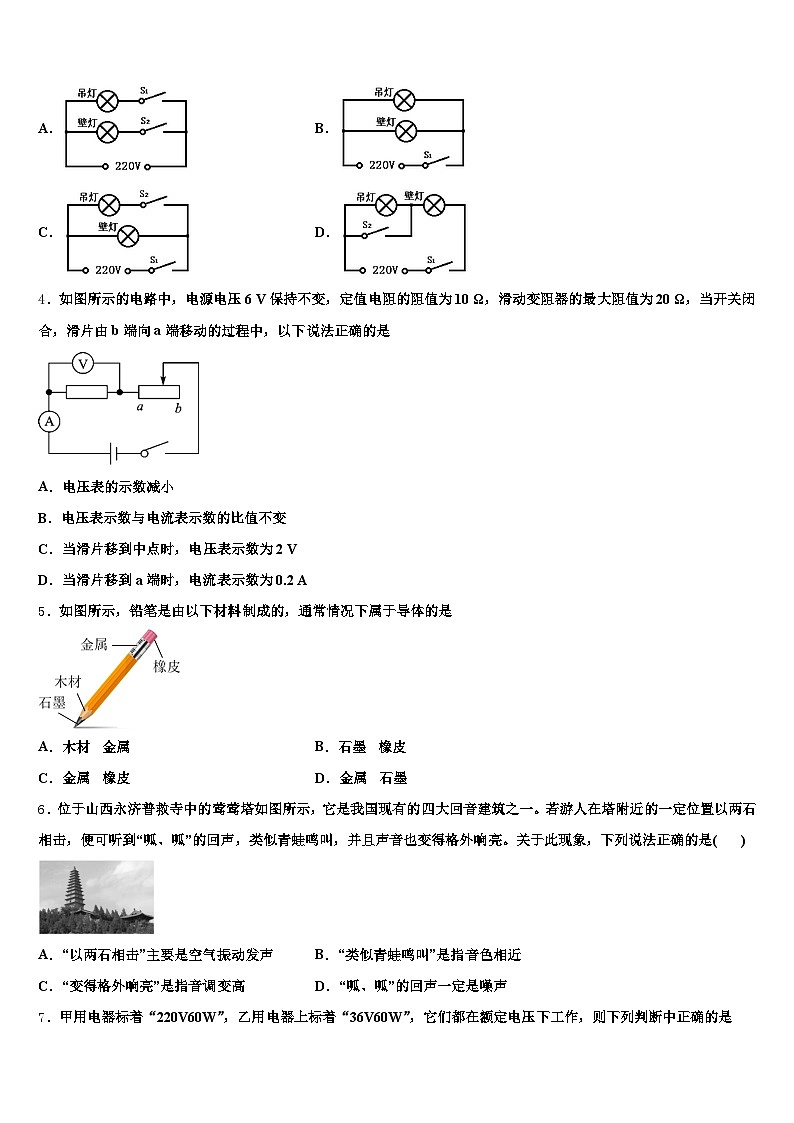

3．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（ ）
A．B．
C．D．
4．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2 V
D．当滑片移到a端时，电流表示数为0.2 A
5．如图所示，铅笔是由以下材料制成的，通常情况下属于导体的是
A．木材 金属B．石墨 橡皮
C．金属 橡皮D．金属 石墨
6．位于山西永济普救寺中的莺莺塔如图所示，它是我国现有的四大回音建筑之一。若游人在塔附近的一定位置以两石相击，便可听到“呱、呱”的回声，类似青蛙鸣叫，并且声音也变得格外响亮。关于此现象，下列说法正确的是( )
A．“以两石相击”主要是空气振动发声B．“类似青蛙鸣叫”是指音色相近
C．“变得格外响亮”是指音调变高D．“呱、呱”的回声一定是噪声

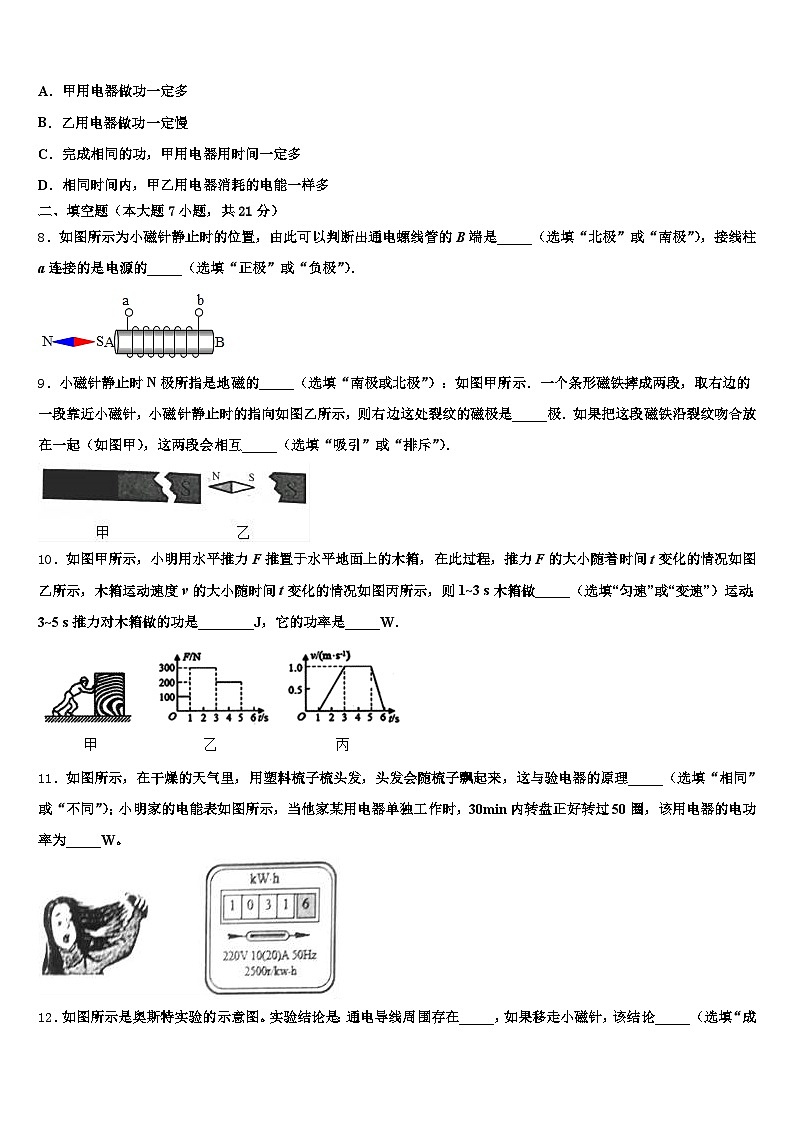

7．甲用电器标着“220V60W”，乙用电器上标着“36V60W”，它们都在额定电压下工作，则下列判断中正确的是
A．甲用电器做功一定多
B．乙用电器做功一定慢
C．完成相同的功，甲用电器用时间一定多
D．相同时间内，甲乙用电器消耗的电能一样多
二、填空题（本大题7小题，共21分）
8．如图所示为小磁针静止时的位置，由此可以判断出通电螺线管的B端是_____（选填“北极”或“南极”），接线柱a连接的是电源的_____（选填“正极”或“负极”）．
9．小磁针静止时N极所指是地磁的_____（选填“南极或北极”）：如图甲所示．一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这处裂纹的磁极是_____极．如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互_____（选填“吸引”或“排斥”）．
10．如图甲所示，小明用水平推力F推置于水平地面上的木箱，在此过程，推力F的大小随着时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示，则1~3 s木箱做_____（选填“匀速”或“变速”）运动；3~5 s推力对木箱做的功是________J，它的功率是_____W．
11．如图所示，在干燥的天气里，用塑料梳子梳头发，头发会随梳子飘起来，这与验电器的原理_____（选填“相同”或“不同”）；小明家的电能表如图所示，当他家某用电器单独工作时，30min内转盘正好转过50圈，该用电器的电功率为_____W。
12．如图所示是奥斯特实验的示意图。实验结论是：通电导线周围存在_____，如果移走小磁针，该结论_____（选填“成立”或“不成立”），此实验中小磁针的作用是_____。
13．郑小楚同学将一个“220V 1000W”的电热水器接入示数为“0850.5”的电能表所在的电路中，且电路中只有这一个用电器，正常工作5h后，电能表示数将变为“________”，假设电热水器烧水的热效率是84%，正常加热10min后，它可以把质量为________kg、温度为25℃的水加热到100℃；当郑小楚使用该热水器加热水时，他发现水沸腾的温度为99℃，原因是当地的大气压________（选填“高于”或“低于”）标准大气压．[c水＝4.2×103J/（kg•℃）]
14．“蛟龙”号载人潜水器（如图所示）于2016年5月18日在西北太平洋完成该海域的第三次科学应用下潜．“蛟龙”号潜水器漂浮在海面上时，其受到的重力_______（选填“大于”“等于”或“小于”）浮力；当“蛟龙”号下潜至5000 m深处时，受到海水的压强是__________pa．（ρ海水=1.0×10 3 kg/m3）
三、作图题（共7分）
15．如图所示．一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜．请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数．
（______）
16．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．
（_____）
17．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
（_______________）
四、实验题（本大题共5小题，共20分）
18．如图是小明利用刻度均匀的轻质杠杆进行探究“杠杆的平衡条件”实验．一家庭用的白炽灯标有“220V？W”字样，额定功率数值已模糊不清．小明想到利用如图所示的家庭电能表（表盘上标有“3200imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁3200次）也能测出其额定功率．
该电能表允许通过的最大电流是__A；为完成实验，还需补充的一个器材是：__；请设计出测量该灯泡电功率的实验方案，写出合理的实验步骤及最终表达式．
实验步骤：__
最终表达式（用所测出的物理量表达）：__．
19．如图甲是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同，同时将水加热16min：
除了图甲中所示的器材，还需要一个重要的测量仪器是___________ 。甲图中，中心有孔的纸板的主要作用是；_______________________（写出一条即可）。某一时刻，温度计的示数如图乙所示，此时的温度是_________ºC。图丙是他们实验中观察水沸腾______（前/时）出现的情景。图丁是两名同学根据实验数据绘制的水温随时间变化的图像。
①由图像可知水的沸点是_______ ºC，此时的气压______（选填“高于”、“等于”或“低于”）一标准大气压。
②请根据图像分析，小红从给水加热到水沸腾，所用时间较长的原因是 _____________。
20．在“探究影响导体电阻大小的因素”实验中．小明实验小组设计了如图所示的
探究电路图，A、B间可接入所研究的导体，此电路的设计是通过观察对比灯泡的亮度现象来比较电阻大小的．
（1）下表中给出了四种导体，如果想探究电阻与材料的关系，应选择编号_____的两种导体接入电路的AB间．
（2）如果在A、B问先后接入编号为2和3的导体，这是在探究导体电阻与_____关系．发现接入导体3时小灯泡更亮些，则由此可初步得出的结论为_____．
（3）实验小组还想检测HB、2B铅笔芯的导电性，他们取两段HB和2B铅笔芯，分别接入电路A、B间观察比较灯泡的亮度就可以验证它们的导电性了．请指出他们设计中的错误：_____．
（4）请你评价此电路设计上的不足_____．你对此设计的改进意见是；_____．
21．小明在探究凸透镜成像规律”的实验中．
（1）当蜡烛凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像．利用此成像原理可以制成_____．
（2）保持蜡烛位置不变，小明将自己的近视眼镜的镜片放在蜡烛与凸透镜之间，并靠近凸透镜，若想在光屏上再次得到清晰的像，小明应该向_____（选填靠近“或“远离”）凸透镜方向移动光屏．
（3）小明换用了另一块透镜进行实验，发现如图乙所示，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AO＜OB．已知OB＝10cm，该凸透镜的焦距可能是_____．
A．f＝4cm B．f＝5cm C．f＝8cm D．f＝12cm
22．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜进行实验。
如图在光屏得到的是清晰_____的实像。（选填“放大”“缩小”或“等大”）他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向_____移动（选填“左”或“右”）改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向_____移动（选填“上”或“下”）。光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上_____
A．会有指尖的像 B．会出现指尖的影子 C．发光体的像暗了一些
五、计算题（本大题共2小题，共13分）
23．考古工作者在河底发现了古代的石像，经潜水者测量它的体积约为2m1．如图所示，在打捞石像的过程中，考古工作者用动滑轮将石像匀速提升，需要竖直向上的拉力F=1.6×104N．在没有将石像提出水面前，若不计摩擦和滑轮重力，（ρ水=1.0×101kg/m1，g=10N/kg）求：
石像受到的浮力．石像的重力．若将石像提升了1m，石像受到水的压强减少了多少？
24．如图，电源电压保持不变，R1＝20Ω，小灯泡的规格为“3V0.3A”（不考虑灯丝电阻变化）。求：
S1、S2都断开时，小灯泡正常发光，求电源电压；S1、S2都闭合时，电流表示数为0.6A，求电阻R2电功率。
六、综合能力题（本大题共3小题，共18分）
25．如图所示，宇航牌YH−X50−3电饭煲的简化电路图.R是发热盘，L1、L2中一个是保温指示灯，另一个是煮饭指示灯.R1、R2是指示灯的保护电阻，R3是熔断器.S2由中心磁钢和煮饭按钮组成的磁控开关，开始煮饭时，按下煮饭按钮，中心磁钢使其吸合，温度升高到约103℃（饭熟水干）后磁钢失去磁性，在弹簧的作用下，磁控开关自动断开，断开后不能自动闭合.S1是一热敏电阻控制的温控开关，温度高于80℃自动断开，低于80℃自动闭合.（电饭煲工作时，指示灯、保护电阻消耗的电能相对于发热盘而言很小可以忽略）角角牌的铭牌如表所示

请你回答问题：如果请你为这种电饭煲配备一个三脚插头，应该将电路图2中的A接到插头的___脚，C接到插头的___脚上．如果用红色表示正在对水加热，绿色表示保温，指示灯L1应该为___色．为测量电饭煲的电热转换效率，小丽同学在家长的配合下，在电饭煲中盛有1L的水，用温度计测出水的温度为12℃，按下煮饭按钮后10min水沸腾．它的电热转换效率约是多大_____?假如小丽只将电源接通，没有按煮饭按钮，10min后水的温度是多高?简述其中的奥秘______．
26．如图所示，在西行的列车上，“我们新疆好地方，天山南北好牧场，戈壁沙滩变良田，积雪融化灌农庄”欢快的歌声，把人们带到了美丽的新疆．
天山上的冰雪是一个巨大的天然“水库”，冰雪熔化时的温度保持_____选填：“变”、“不变”；天山雪水灌溉农田时，为了使水资源得到充分利用，常用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的_____和_____；新疆是远离大海的内陆地区，遇到干旱时节，当天空乌云密布时，人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰_____为气体来实现的．
27．用手边的铅笔可以做很多物理小实验．
如图甲所示，用手指压铅笔尖手感到疼，因为物体间力的作用是___．先用一根橡皮筋沿水平方向匀速直线拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再水平匀速直线拉动，如图乙所示．可根据两种情况下___比较书受到摩擦力的大小；由此，可以初步得出的结论是____．如图丙所示，若笔尖的面积是0.5mm2，笔尾的面积是0.4cm2，两个手指用3N的力对压铅笔的两端，则与笔尖接触的手指受到的压强为____pa，它表示的物理意义是___．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据凸透镜成像规律，利用成像时物距和像距变化的特点解答即可。
【详解】
A、图中成倒立放大的实像，凸透镜成像时，倒立的像一定是实像，故A错误；
B、当物距大于一倍焦距小于二倍焦距，成倒立放大的实像，可应用于投影仪，故B正确。
C、近视镜用凹透镜进行矫正，图中是凸透镜成像，故C错误；
D、当透镜原理课本时，物距变大，像距变小，像也会变小，故D错误。
故选B。
凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。
2、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．
3、A
【解析】
根据设计要求，安装一盏吊灯和一盏壁灯，要求能根据需要各自独立工作，则两盏灯是并联的，分别由开关控制，故A正确．选项BCD不符合要求．
4、B
【解析】
A. 当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误B. 因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，且定值电阻的阻值不变，所以根据欧姆定律可知电压表示数与电流表示数的比值不变，故B正确；C. 当滑片移到中点时,电路中的电流I′＝ ＝0.3A，电压表的示数：U＝I′R＝0.3A×10Ω＝3V，故C错误；D. 当滑片移到a端时,电流表示数：I＝＝0.6A，故D错误．故选B.
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据欧姆定律和串联电路的电阻特点分别对选项进行分析即可得出答案．
5、D
【解析】
A．木材是绝缘体，金属是导体，故A错误；
B．石墨是导体，橡皮是绝缘体，故B错误；
C．金属是导体，橡皮是绝缘体，故C错误；
D．金属和石墨都是导体，故D正确。
6、B
【解析】
A．“以两石相击”，石头会振动，振动会产生声音，故A错误；
B．“类似青蛙鸣叫”是指的是与青蛙的音色相近，故B正确；
C．“变得格外响亮”是指响度大，故C错误；
D．如果有人喜欢听“呱、呱”的回声，回声不是噪声，故D错误。
本题考查了声音产生的条件，声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同。
7、D
【解析】
甲、乙用电器在额定电压下工作时的功率均为60W。
A．由知道，电流做功的多少与通电时间有关，故A错误；
B．电功率是表示电流做功快慢的物理量，甲乙用电器的功率相同，做功一样快，故B错误；
C．根据知道，完成相同的功，两用电器用的时间一样多，故C错误；
D．根据知道，相同时间内，甲乙用电器消耗的电能一样多，故D正确。
二、填空题（本大题7小题，共21分）
8、南极 正极
【解析】
由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S极，即南极；用右手握住螺线管，让大拇指指向N极一端（螺线管的左端），则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知接线柱a连接的是电源的正极．
9、南极 N 吸引
【解析】
小磁针静止时N极指北，即地磁的南极:
如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极．
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引．
10、变速400200
【解析】
由图丙可知，在1—3s内木箱做变速运动；由乙和丙两图可知3—5s内木箱以1m/s的速度做匀速直线运动，所以木箱移动的距离为：s=1m/s=2m
则推力对木箱做的功是：W=Fs=200N,P===200W
11、不同 40
【解析】
验电器的原理是同种电荷相互排斥；头发和梳子摩擦，头发和梳子带异种电荷，根据异种电荷互相吸引，所以头发会随着梳子飘起来，这与验电器的原理不同；
电能表转过50r消耗的电能：W=kW•h=0.02kW•h，
该用电器的电功率：P===0.04kW=40W。
12、磁场 成立 显示通电导体周围存在磁场
【解析】
做奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．
【详解】
当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；此实验中小磁针的作用是显示通电导体周围存在磁场，其实质是转换法的运用。
故答案为：磁场；成立；显示通电导体周围存在磁场。
13、0855.51.6低于
【解析】
（1）由可得，电热水器正常工作5h消耗的电能：W=Pt=1kW×5h=5kW•h．
原来电能表的示数是0850.5kW•h，现在电能表的示数为：0850.5kW•h+5kW•h=0855.5kW•h．
（2）电热水器正常加热10min后消耗的电能：
W′=Pt=1000W×10×60s=6×105J；
由可得水吸收的热量：
Q吸=W′η=6×105J×84%=5.04×105J；
根据Q吸=cm（t-t0）可得水的质量：；
（3）在标准大气压下，水的沸点是100℃，而他发现水沸腾的温度为99℃低于100℃，说明当地的大气压低于标准大气压．
故答案为0855.5；1.6；低于．
14、等于 5×107
【解析】
潜水器漂浮在海面上时，其受到的重力等于浮力；
当“蛟龙”号下潜至5000m深处时，受到海水的压强是：
p=ρ海水gh=1.0×103kg/m3×10N/kg×5000m=5×107Pa．
三、作图题（共7分）
15、
【解析】
过平面镜的反射点垂直镜面作出法线，因为反射光线与镜面的夹角为30°，则反射角为：90°-30°=60°，则入射角也为60°，根据入射角等于60°在法线右侧作出入射光线，并标出入射角；
过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：
16、
【解析】
根据过光心的光线传播方向不变；过焦点的光线折射光线平行于主光轴，作图如下所示：
17、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
四、实验题（本大题共5小题，共20分）
18、40 秒表 ①将其他用电器开关断开，只让白炽灯发光；
②用秒表记录下电能表指示灯闪烁n次时所用时间t； P=kW
【解析】
(1)电能表中有参数10（40）A，说明该电能表允许通过的最大电流是40A；
(2)为了测量灯泡的额定功率，我们可以用电能表测量某段时间灯泡消耗的电能，根据P=W/t；只要知道做功的时间就可得到电功率，故需要补充的一个器材是秒表；
(3)具体用电能表结合秒表测量电功率步骤为：.①将其他用电器开关断开，只让白炽灯发光；②用秒表记录下电能表指示灯闪烁n次时所用时间t；
功率表达式P=kW．
19、 秒表 减少热量散失 94 前 99 低于 水的初温较低
【解析】（1）在实验中，还需要用秒表记录时间，所以除了需要温度计外，还需秒表；
（2）甲图中，烧杯上覆盖的中心有孔的硬纸板的主要作用是减少热量损失；
（3）由图乙知，温度计的分度值为1℃，示数为94℃；
（4）丙图中气泡在上升过程中体积逐渐减小，所以丙图是沸腾前的现象；
（5）①由图象知，水沸腾时温度保持99℃，说明水的沸点为99℃；沸点低于100℃，所以当时气压低于标准大气压；
②由图象知，小明水的初温为96℃；小红小组水的初温为93℃，所以小红小组的初温较低。
20、1、2 导体的横截面积 在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小 没有控制两个铅笔芯的长度和横截面积相同 当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小 在电路中串入电流表
【解析】
（1）探究电阻与材料的关系，保持长度和横截面积相同，改变导体的材料，只有1和2的长度和横截面积相同，材料不同，因此选择编号为1和2的导线；
（2）编号为2和3导体的材料和长度相同，导体的横截面积不同，因此探究电阻与导体的横截面积关系；
根据表中数据可知，导体2和3的长度、材料相同，横截面积不同，导体3的横截面积大；当在AB间接入导体3时，小灯泡更亮，说明此时电路中电流较大，电阻较小，故可得出的结论是：在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小；
（3）实验中，探究HB、2B铅笔芯的导电性，应该控制两个铅笔芯的长度和横截面积相同，没有控制两个铅笔芯的长度和横截面积相同；
（4）实验中可通过观察灯泡亮度来判断电阻的大小，当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小，这是该实验在电路设计上的不足；因此可以在电路中串联接入电流表加以改进，这样通过电流表示数的改变观察电阻的大小更准确．
21、照相机 远离 A
【解析】
（1）由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用；
（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线推迟会聚，所以将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到蜡烛清晰的像．
（3）根据题意可知，AO＜OB，A点成像在B点，则像距大于物距，满足f＜u＜2f，成倒立、放大的实像；像距OB＝10cm，且v＞2f，即10cm＞2f，解得f＜5cm，故选A．
22、缩小 左 上 C
【解析】
（1）先用焦距20cm的凸透镜进行实验，由图可知，u＞2f，成倒立缩小的实像；
（2）由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为10cm的透镜乙继续实验，不改变发光体和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜移动，即向左移动；
（3）根据光线过光心不改变方向，像成在光屏的下方，要使像成在光屏的中央位置，可以让蜡烛向下移动，或凸透镜向上移动，或光屏向下移动；
（4）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比手指指尖触摸前的像要暗一些，故C正确。
五、计算题（本大题共2小题，共13分）
23、（1）2×104N；（2）5.2×104N；（1）1×104Pa；
【解析】
（1）石像受到的浮力：
F浮=水gV排=1.0101kg/m110N/kg2m2=2104N
（2）不计摩擦和滑轮重力，根据F=(GF浮)可得石像的重力：G=2FF浮=21.6104N2104N=5.2104N
（1）若将石像提升了1m，石像受到水的压强变化量：
p=水gh=1.0101kg/m110N/kg1m=1104Pa.
24、（1）9V；（2）1.35W。
【解析】
（1）S1、S2都断开时，电阻R1与灯泡串联，
由小灯泡正常发光可知，灯泡两端的电压UL＝3V，通过灯泡的电流IL＝0.3A，
因串联电路中各处的电流相等，
所以，由I＝可得，R1两端电压：
U1＝I1R1＝ILR1＝0.3A×20Ω＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝UL+U1＝3V+6V＝9V；
（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1′＝＝＝0.45A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I′﹣I1′＝0.6A﹣0.45A＝0.15A，
则电阻R2电功率：
P2＝UI2＝9V×0.15A＝1.35W。
六、综合能力题（本大题共3小题，共18分）
25、丙 甲 绿 70% 80℃．当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
【解析】
（1）A接的是零线，B接的是火线，C是接地线．所以A接丙脚，C接甲脚；（2）煮饭时S2闭合电路中R2、L2工作，L2是煮饭指示灯，故L1应该是保温灯，所以是绿色的；（3）水吸收的热量为：Q=cm△t=cρV△t=4200J/kg℃×103kg/m3×10-3m3×（100℃-12℃）=3.696×105J；消耗的电能为：W=Pt=880W×10×60s=5.28×105J，电热转换效率η＝Q/W＝3.696×105J/5.28×105J＝70%；（4）当水温低于80℃时，温控开关自动闭合对水加热，高于80℃时，温控开关自动断开，停止对水加热．故水温只能升高到80℃．
26、不变 蒸发 渗漏 升华
【解析】
冰雪熔化时的温度是：熔化过程中冰雪需要吸收热量．
用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的蒸发和渗漏．
人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰升华，从空去中吸收热量使空气的温度降低，水蒸气液化形成小水珠．
故答案为不变蒸发，渗漏升华．
27、相互的 橡皮筋伸长的长度变化 在压力相同时，滚动摩擦力小于滑动摩擦力 6×106 1m2的面积上受到的压力为6×106N
【解析】
(1)手对铅笔尖施加力的作用的同时，受到铅笔尖的反作用力，说明力的作用是相互的；
(2)根据图书两次运动时橡皮筋伸长的长度变化，比较两种情况下摩擦力的大小．书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力；
(3)由于力的作用是相互的，笔尖对手的作用力等于3N;
则与笔尖接触的手指受到的压强：p===6×106Pa；
6×106Pa的物理意义是1m2受到的压力为6×106N.
编号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
宇航牌电饭煲
型号：YH−X50−3 额定电压：220V
额定功率：880W 额定容量：5L
