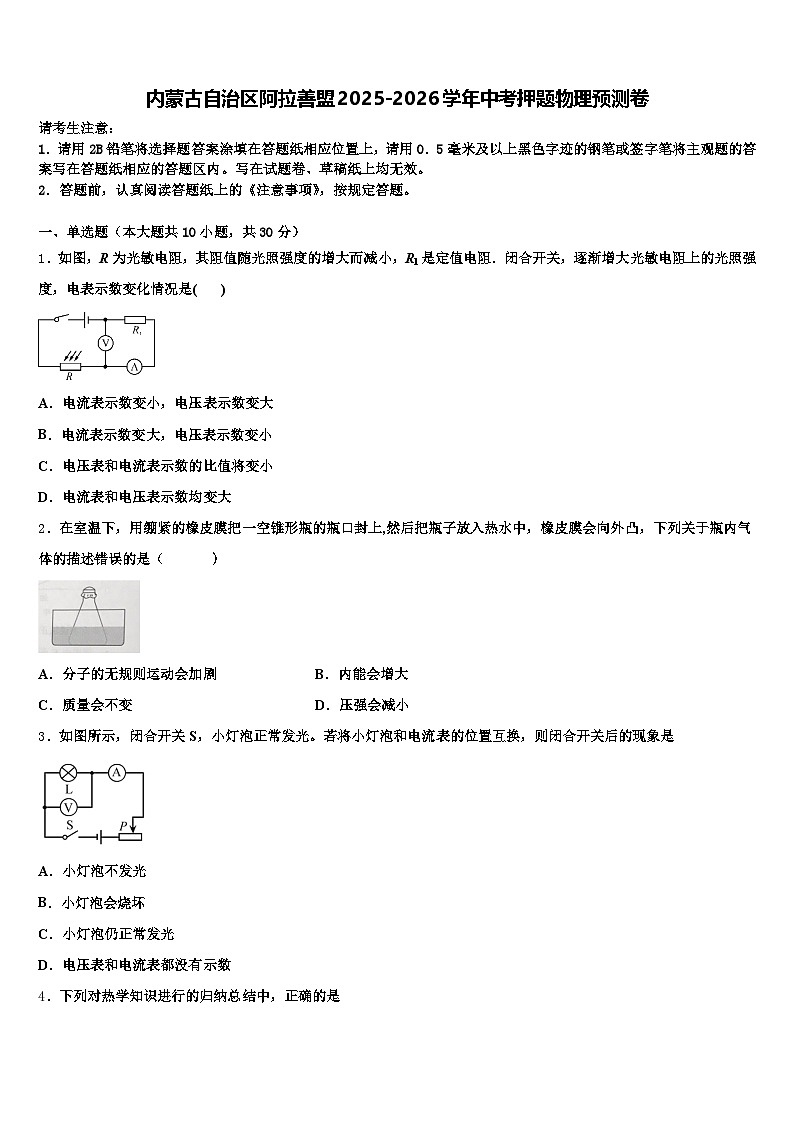

内蒙古自治区阿拉善盟2025-2026学年中考押题物理预测卷（含答案解析）

这是一份内蒙古自治区阿拉善盟2025-2026学年中考押题物理预测卷（含答案解析），共17页。试卷主要包含了下列有关声与光的说法中正确的是，如图是一个光滑的轨道等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
2．在室温下，用绷紧的橡皮膜把一空锥形瓶的瓶口封上,然后把瓶子放入热水中，橡皮膜会向外凸，下列关于瓶内气体的描述错误的是（ ）
A．分子的无规则运动会加剧B．内能会增大
C．质量会不变D．压强会减小
3．如图所示，闭合开关S，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是
A．小灯泡不发光
B．小灯泡会烧坏
C．小灯泡仍正常发光
D．电压表和电流表都没有示数

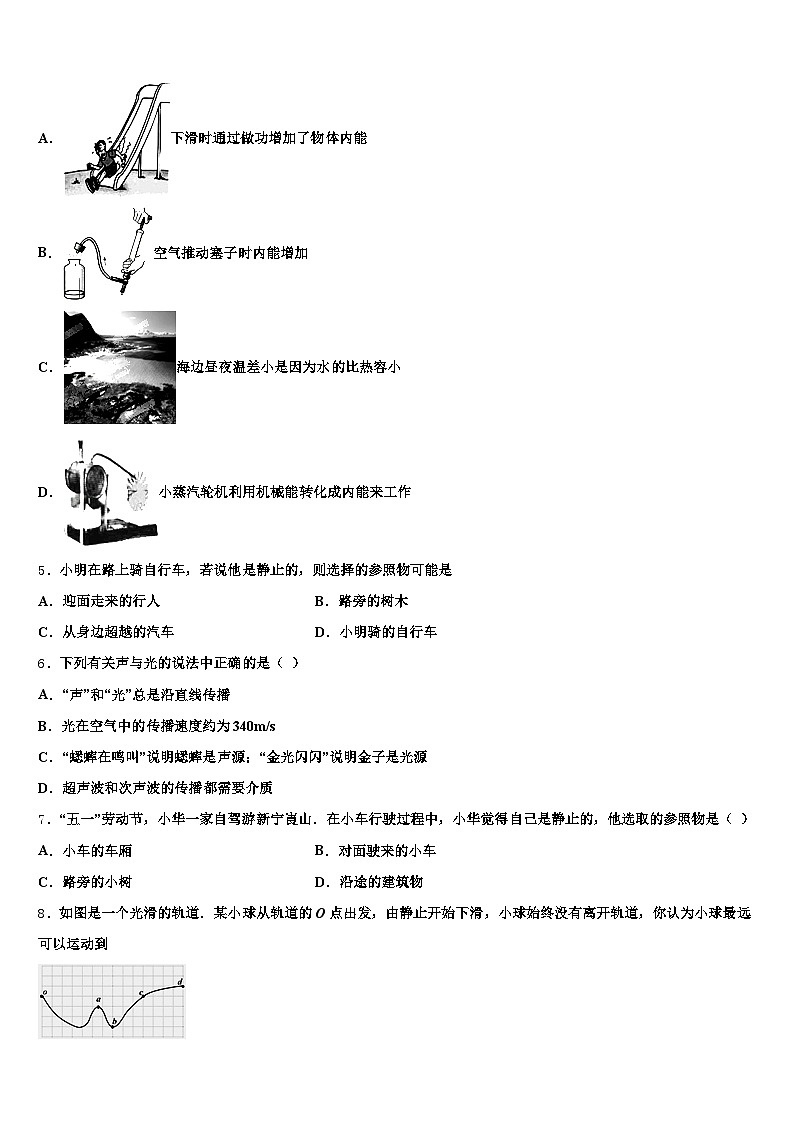

4．下列对热学知识进行的归纳总结中，正确的是
A．下滑时通过做功增加了物体内能
B．空气推动塞子时内能增加
C．海边昼夜温差小是因为水的比热容小
D．小蒸汽轮机利用机械能转化成内能来工作
5．小明在路上骑自行车，若说他是静止的，则选择的参照物可能是
A．迎面走来的行人B．路旁的树木
C．从身边超越的汽车D．小明骑的自行车
6．下列有关声与光的说法中正确的是（ ）
A．“声”和“光”总是沿直线传播
B．光在空气中的传播速度约为340m/s
C．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源
D．超声波和次声波的传播都需要介质
7．“五一”劳动节，小华一家自驾游新宁崀山．在小车行驶过程中，小华觉得自己是静止的，他选取的参照物是（ ）
A．小车的车厢B．对面驶来的小车
C．路旁的小树D．沿途的建筑物
8．如图是一个光滑的轨道．某小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到

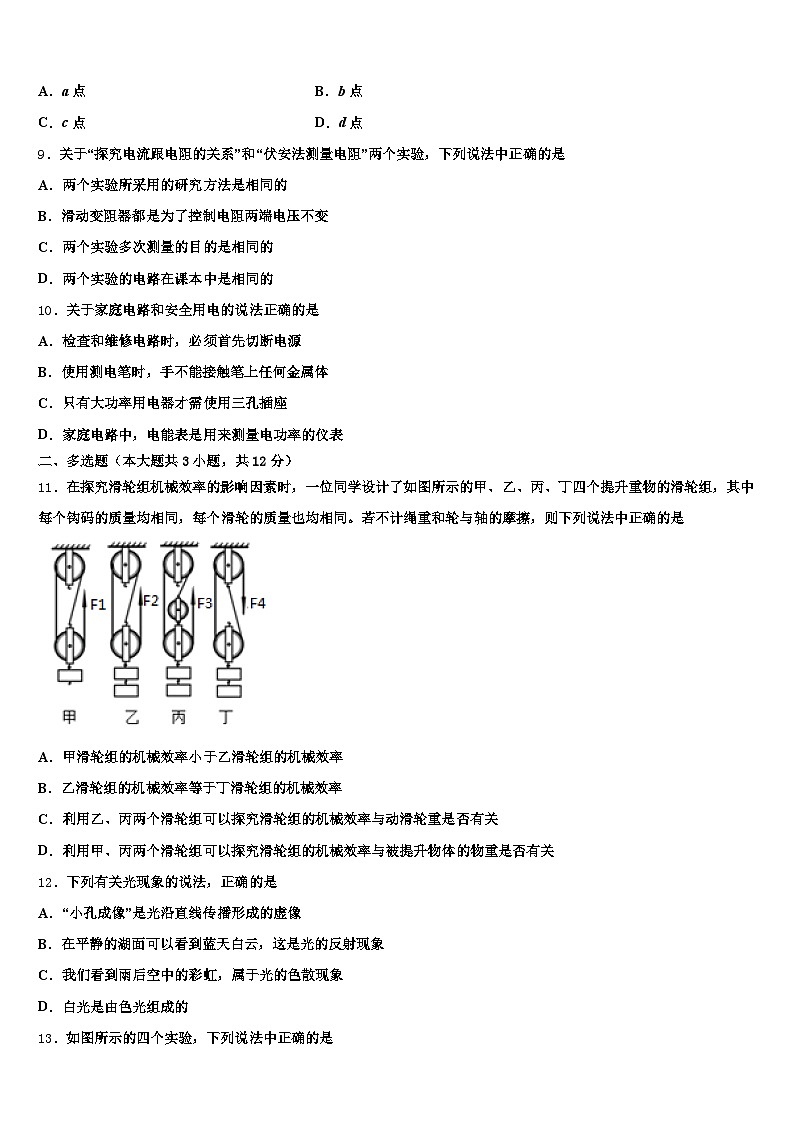

A．a点B．b点
C．c点D．d点
9．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的
B．滑动变阻器都是为了控制电阻两端电压不变
C．两个实验多次测量的目的是相同的
D．两个实验的电路在课本中是相同的
10．关于家庭电路和安全用电的说法正确的是
A．检查和维修电路时，必须首先切断电源
B．使用测电笔时，手不能接触笔上任何金属体
C．只有大功率用电器才需使用三孔插座
D．家庭电路中，电能表是用来测量电功率的仪表
二、多选题（本大题共3小题，共12分）
11．在探究滑轮组机械效率的影响因素时，一位同学设计了如图所示的甲、乙、丙、丁四个提升重物的滑轮组，其中每个钩码的质量均相同，每个滑轮的质量也均相同。若不计绳重和轮与轴的摩擦，则下列说法中正确的是
A．甲滑轮组的机械效率小于乙滑轮组的机械效率
B．乙滑轮组的机械效率等于丁滑轮组的机械效率
C．利用乙、丙两个滑轮组可以探究滑轮组的机械效率与动滑轮重是否有关
D．利用甲、丙两个滑轮组可以探究滑轮组的机械效率与被提升物体的物重是否有关
12．下列有关光现象的说法，正确的是
A．“小孔成像”是光沿直线传播形成的虚像
B．在平静的湖面可以看到蓝天白云，这是光的反射现象
C．我们看到雨后空中的彩虹，属于光的色散现象
D．白光是由色光组成的
13．如图所示的四个实验，下列说法中正确的是
A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的
B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度
C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声
D． 用带负电的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电
三、填空题（本大题共5小题，共10分）
14．受阿基米德辨别真假皇冠故事的启发，小明设计了一个测量碗的密度的探究实验，实验步骤及实验数据如图所示。根据实验数据，填写计算结果：
（1）碗的重量为_____N；
（2）碗的密度为_____g/cm1．（g取10N/kg）
15．夏天，小明从冰箱里拿出饮料倒入纸杯里，不一会，小明发现纸杯壁上有一些小水珠，这是______现象。寒冷的冬天，冰冻的衣服会变干这是______现象填写物态变化名称。
16．如图所示,电源电压保持不变，R1=5Ω，闭合开关S.开关 S0拨至b时，电压表示数是拨至a时的三分之一，则R2= ______ Ω;若电源电压为3V，当开关S0拨至b时， R2的电功率是_____W.
17．一个正方体金属块，为了测量它的密度，采取如下的做法：
用刻度尺测量金属块的底面边长．如图所示，边长是_____cm．先将天平测质量时，使天平平衡，砝码如图所示．可计算金属块的密度_____kg/m1．
18．医学上针对外伤的疼痛常用“冷疗法”治疗，其原理是医生用一种叫做氯乙烷的气态有机物，对准人的伤口处喷射，它在加压下________（填物态变化名称），又在皮肤上迅速________ （填物态变化名称），同时________大量的热，使人体受伤部位的内能________，温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．
四、计算题（本大题共3小题，共29分）
19．为响应国家“低碳环保。节能减排”的号召，某市新上线一批以天然气为燃料的新型公交汽车，其参数如图所示，某次行驶过程中，汽车搭载人员及物品共3000kg所受阻力为总重力的0.01倍。在40s时间内匀速直线行驶400m，共消耗天然气0.025kg（天然气完全燃烧。其热值为6.4×107J/kg），针对此次行驶过程，求：
（1）汽车的功率；
（2）汽车发动机的效率。
20．如图甲所示，灯L的额定电压为12V，其I-U图像如图乙所示，定值电阻R0的阻值为20Ω，滑动变阻器上标有“100Ω 1A”．
（1）开关都闭合，灯L正常发光，电流表、电压表的量程分别为0～0.6A，0～15V．求灯正常发光的电阻及滑动变阻器连入电路的阻值范围．
（2）闭合S，断开S1、S2，将电源换成一个可调电压的电源，电流表、电压表量程分别为0～0.6A，0～3V，其他部分电路连接不变．调节R使电流表和电压表先后均能达到满偏，且电路正常工作．求可调电源电压的取值范围．
21．某电饭锅铭牌如图甲所示，图乙是其原理示意图，某天，善于探究的小腾突发奇想，将电饭锅内的两根电热丝改装为如图丙所示的连接方式，
通过计算，分析R1和R2的阻值各是多少？求改装后，电饭锅的高温档和保温档的功率各是多大？
五、作图题（本大题共2小题，共4分）
22．如图小木块在光滑斜面上下滑，作出物块受力示意图以及物块对斜面的压力。
（_____）
23．请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）
六、实验探究题（本大题共3小题，共15分）
24．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（________）
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为________ W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是________（合理/不合理）的，理由：_______。
（4）完成上述实验后，小华又重新设计了如图丙所示电路，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请根据以下实验步骤写出小灯泡的额定功率表达式（已知电源电压U不变）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
则小灯泡的额定功率表达式为P额= _________ 。（用字母表示）
25．（2016·安顺卷）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的问题所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与____________有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用______图的装置来进行操作．
（1）圆柱体浸没在水中时受到的浮力是_____N，圆柱体的体积是______m1．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是________kg/m1．
26．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．
（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．
（1） 请根据图（b）的电路图，将图（c）的实物电路连接完整．
（______）
（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．
（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：
① 这些“测温头”内部__________（断路/短路）；
② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．
（二）小明调整了实验方案，利用微安表重新实验．
（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．
（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
（1）由图知，两电阻串联，电压表测定值电阻R1的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律可知，电流变大，即电流表示数变大；根据U＝IR可知，定值电阻R1的电压变大，即电压表示数变大，故D正确，AB错误．（2）由欧姆定律可知，电压表和电流表示数的比值等于定值电阻R1的阻值，则该比值保持不变，故C错误．故选D．
点睛：（1）分析电路的连接及电表测量的量，根据已知条件分析R减小，由电阻的串联判断总电阻变化，由欧姆定律，确定电路电流变化；根据U＝IR分析R1的电压变化，根据串联电路电压的规律，R的电压即电压表示数变化；（2）由欧姆定律分析电压表和电流表示数的比值变化．
2、D
【解析】
【解答】
解：把瓶子放入热水中，瓶内气体受热温度升高，体积增大，橡皮膜会凸起来，分子的无规则运动会加快，内能增大，同时压强会增大，故AB正确；D错误；物体含物质的多少没有变化，故C正确．故选D．
点睛：温度越高，分子无规则运动速度越快；影响内能的因素：温度、质量、状态；瓶内空气膨胀，体积增大，但物质多少没有变化，所以质量不变．
3、C
【解析】
若将小灯泡和电流表的位置互换，此时电流表与电压表并联后，与灯泡串联，因为电流表电阻很小，相当于导线，所以灯泡仍有电流通过，且能正常发光；
电流表仍然测量电路中的电流，会有示数，而电压表并联在电流表两端，由于电流表电阻很小，相当于导线，故电压表不会有示数。
故C正确，ABD错误。
故选C。
4、A
【解析】
A．小孩从滑梯上滑下来，摩擦生热，机械能转化成内能，做功改变了物体的内能。该选项说法正确；
B．瓶内气体膨胀对瓶塞做功，内能减小，转化成瓶塞的机械能，该选项说法错误；
C．水的比热容大，同样受冷或受热时温度变化小，该选项说法错误；
D．蒸汽轮机利用蒸汽的内能做功，是内能转化成机械能，该选项说法错误。故选A。
考查了做功改变内能，水的比热容，能量之间的转化。
5、D
【解析】
A. 小明相对于迎面走来的行人位置是变化的，即他是运动的，故A错误；
B. 小明相对于路旁的树木位置是变化的，即他是运动的，故B错误；
C. 小明相对于从身边超越的汽车位置是变化的，即他是运动的，故C错误；
D. 小明相对于自己骑的自行车位置没有变化，可以说他是静止的，故D正确．
6、D
【解析】
A．声波是向四面八方传播的，光在同一种均匀介质中沿直线传播，所以A错；
B．光在空气中的速度是300000km/s，声音在空气中的速度是340m/s，所以B错；
C．金子是反射光的，所以金子不是光源，C错；
D．所有声音的传播都需要介质，所以D正确；
应选D．
7、A
【解析】
A．小华相对于小车的车厢，位置没有变化，是静止的，故A符合题意；
B．小华小明相对于对面驶来的小车，位置不断变化，是运动的，故B不符合题意；
C．小华相对于公路两旁的树木，位置不断变化，是运动的，故C不符合题意；
D．小华相对于沿途的建筑物，位置不断变化，是运动的，故D不符合题意；
故选A。
8、C
【解析】
本实验中，由于轨道是光滑的，没有摩擦力，所以小球的机械能守恒。故小球从O点由静止释放，始终没有离开轨道，最远可以滚到与O点等高的c点，故选C。
9、D
【解析】
A. “探究电流跟电阻的关系”用到了控制变量法，而“伏安法测量电阻”没有用到控制变量法，故A错误；
B. “探究电流跟电阻的关系”时，使用滑动变阻器的目的都是为了控制电阻两端电压不变；而在“伏安法测量电阻”实验时，使用滑动变阻器是为了多次测量取平均值减小误差，故B错误；
C. 这是两个完全不同的实验，因此两个实验的目的完全不同，故C错误；
D. 根据课本可知，这两个实验采用了相同的电路图，故D正确．
10、A
【解析】解：A．检查和维修电路时，为了安全，必须首先切断电源，故A正确。
B．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故B错误。
C．为了防止发生漏电事故，带金属外壳的用电器使用三孔插座，故C错误。
D．家庭电路中，电能表是用来测量电功的仪表，故D错误。
故答案为A。
点睛：安全用电原则：不接触低压带电体，不靠近高压带电体；
二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
滑轮组的机械效率与动滑轮重力和物体重力有关，已知每个钩码的质量均相同，每个滑轮的质量也均相同，由甲、丙两个滑轮组可知，两滑轮组提起物体的重力不同，动滑轮重也不同，不符合控制变量法的要求，所以不能探究滑轮组的机械效率与被提升物体的物重是否有关，故D错误；
由乙、丙两个滑轮组可知，两滑轮组提起物体的重力相同，动滑轮重不同，所以可以探究滑轮组的机械效率与动滑轮重是否有关，故C正确；
甲和乙两个滑轮组完全相同，乙滑轮组提物体重力大，将物体提起相同高度时，乙滑轮组做的有用功大，不计绳重和轮与轴的摩擦，克服动滑轮重所做额外功相同，所以乙滑轮组的机械效率大，即甲滑轮组的机械效率小于乙滑轮组的机械效率，故A正确；
由图可知，乙、丁两个滑轮组均为一个动滑轮和一个定滑轮组成，且提起重物的重力也相同（只是绕绳方式不同），若将物体提起相同高度，则有用功和额外功均相同，总功也相同，故两滑轮组的机械效率相同，故B正确。
12、BCD
【解析】
A．“小孔成像”是光沿直线传播形成的实像，故A错误；
B．在平静的湖面可以看到蓝天白云，属于平面镜成像，是由光的反射形成的，故B正确；
C．雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故C正确；
D．白光是复色光，它由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成，故D正确。
13、ACD
【解析】
A、图中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的N极与N极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；故A正确；
B、同一只密度计放在甲、乙液体中都漂浮，所以，F浮甲＝F浮乙＝G，由图知密度计排开液体的体积V排甲＞V排乙，又因为F浮＝ρ液V排g，所以，ρ甲＜ρ乙，故B错误；
C、声音由右边的音叉传播到左边的音叉，是借助它们之间的介质﹣﹣空气实现的，故C正确；
D、带负电的橡胶棒，轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电，故D正确．
三、填空题（本大题共5小题，共10分）
14、0.6 2
【解析】
（1）由图甲知，水的体积V1＝500mL，由图乙知，水与碗所排开水的总体积V2＝560mL，碗所排开水的体积V排＝V2﹣V1＝560mL﹣500mL＝60mL=60，碗所排开水的质量m水＝ρ水V排＝1g/mL×60＝60g；
碗漂浮在水面上时，碗受竖直向下的重力G碗＝m碗g，竖直向上的浮力F浮═m水g，处于平衡状态，由平衡条件得：G碗＝F浮，即：m碗g＝m水g，所以m碗＝m水＝60g；
则G碗＝m碗g＝0.06kg×10N/kg＝0.6N。
（2）由图丙知，碗和水的总体积V1＝510mL，碗的体积V＝V1﹣V1＝510mL﹣500mL＝10mL＝10cm1；
碗的密度ρ碗＝＝＝2g/cm1；
15、液化 升华
【解析】
夏天，小明从冰箱里拿出饮料倒入纸杯里，不一会，小明发现纸杯壁上有一些小水珠，这是空气中的水蒸气遇冷液化而成的小水滴，属于液化现象；寒冷的冬天，冰冻的衣服会变干这是固态的冰直接升华为气态，属于升华现象。
16、10 0.1
【解析】
（1）闭合开关S，开关S0拨至b时，两电阻串联，电压表测R1两端的电压；闭合开关S，开关S0拨至a时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S0拨至b时电压表示数是拨至a时的三分之一，所以，两电阻两端的电压之比：，因串联电路中各处的电流相等，所以，由可得，两电阻的阻值之比：，则R2的阻值R2=2R1=2×5Ω=10Ω；
（2）若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，R2的电功率：P2=I2R1t=（0.2A）2×10Ω=0.1W．
故答案为10；0.1．
17、2．00 8g/cm1
【解析】
试题分析：（1）刻度尺测物体的长度要先看最小分度值，再用末刻度减去开始的刻度得出物体的边长；
（2）物体的质量等于砝码的质量加游码的质量，物体的体积等于边长的立方，根据ρ=计算出密度．
解：
（a）刻度尺的最小分度值为1mm，边长L=5.00cm﹣1.00cm=2.00cm；
（b）砝码的质量为50+10g=60g，游码的质量为4g，所以该金属块的质量为64g．
金属块的体积为V=（2.00cm）1=8cm1；
金属块的密度ρ===8g/cm1=8×101kg/m1．
故答案为（a）2.00；（b）8×101．
18、液化 汽化 吸收 减小
【解析】
试题分析：气态的氯乙烷在加压的条件下液化液态储存在容器内；当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；液态的氯乙烷汽化时吸收大量的热量；液态的氯乙烷汽化吸收热量后，会使人体受伤部位的内能减小，温度降低．
考点：汽化及汽化吸热的特点
四、计算题（本大题共3小题，共29分）
19、（1）16kW；（2）40%。
【解析】
（1）汽车总质量：m总=13000kg+3000kg=16000kg，
总重力：G总=m总g=16000kg×10N/kg=1.6×105N，
因为汽车匀速直线行驶，汽车的牵引力和阻力是平衡力，牵引力：F=f=0.01G总=0.01×1.6×105N=1600N，
牵引力做的功：W=Fs=1600N×400m=6.4×105J，
牵引力做功的功率：P===1.6×104W=16kW；
（2）0.025kg天然气完全燃烧放出的热量：Q=mq=0.025kg×6.4×107J/kg=1.6×106J，
汽车发动机的效率：η=×100%=40%。
答：（1）汽车的功率为16kW；
（2）汽车发动机的效率为40%。
20、（1）40Ω；40Ω-100Ω；（2）12V-15V
【解析】
（1）开关都闭合时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=UL=12V，由图乙可知，通过灯L的电流IL=0.3A，灯正常发光的电阻：RL==40Ω，因并联电路中干路电流等于各支路电流之和，所以，当电流表的示数I=0.6A时，通过变阻器R的最大电流：IR=I-IL=0.6A-0.3A=0.3A，此时滑动变阻器接入电路中的电阻最小，则R小= =40Ω，又因滑动变阻器接入电路中的电阻越大时，通过R的电流越小，电路的总电流越小，所以，滑动变阻器接入电路中的最大阻值为100Ω，则滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）闭合S，断开S1、S2时，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，调节R使电流表、电压表先后达到满偏，且电路正常工作：当变阻器接入电路中电阻为0，且电流表满偏时，电源电压最小，由欧姆定律得到U小=I满R0=0.6A×20Ω=12V；电压表最大示数为3V，当变阻器最大电阻连入电路时，电路的电流为：I小=，当电压表达到满偏时，根据串联电路电压的规律和欧姆定律有：U电=U满+U0=3V+×20Ω=3.6V，此时电流表不能达到满偏，3.6V舍去；当电压表达到满偏且电流表也能达到满偏时，电源电压最大，根据串联电路电压的规律和欧姆定律有，U大=U满+U0=U满+I满R0=3V+0.6A×20Ω=15V，因题中要求两个电表先后均能达到满偏，故最大电压应小于15V，故可调电源电压的取值范围为：12V≤U＜15V．
答：（1）灯正常发光的电阻及滑动变阻器连入电路的阻值范围为40Ω～100Ω；
（2）调节R使电流表和电压表先后均能达到满偏，且电路正常工作．可调电源电压的取值范围为12V≤U＜15V．
21、（1）44Ω；440Ω；（2）1100W ；100W
【解析】
（1）图乙中，闭合S，只有R2工作，为保温状态，R2的阻值：R2==440Ω；
再闭合S0，R1与R2并联，为高温状态，R1的功率：P1=P高-P保=1210W-110W=1100W；R1的阻值：R1==44Ω；
（2）图丙中，闭合S，R1与R2串联，为保温状态，再闭合S0，R2短接，只有R1工作，为高温档，R1=44Ω，R,2=440Ω，高温档的功率：P高==1100W；保温档的功率：P保==100W。
答：（1）R1和R2的阻值各是44Ω，440Ω；
（2）求改装后，电饭锅的高温档和保温档的功率各是1100W，100W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
木块在光滑斜面上下滑，则木块不受摩擦力，只受重力和支持力的作用；
木块受到的重力方向竖直向下，作用点（重心）在其几何中心上；
斜面对木块的支持力方向垂直于斜面向上，作用点也可画在物体的重心上。
木块对斜面的压力作用点在斜面上，方向垂直斜面向下，如图所示：
23、见解析
【解析】
(2)由杠杆平衡条件可以知道,在阻力跟阻力臂的乘积一定时,动力臂越长动力越小.力的示意图如下图所示:
六、实验探究题（本大题共3小题，共15分）
24、见解析 灯泡短路 0.75 合理 小华三次均测量了灯泡额定功率
【解析】
（1）滑动变阻器应“一上一下”接线，图中已经接了右下端接线柱，所以将滑动变阻器C接线柱与灯泡右端接线柱连接；电压表测灯泡电压，且灯泡额定电压为2.5V，所以应使用小量程，将电压表“3”接线柱与灯泡右端接线柱连接。如图：
（2）开关闭合后，电流表有示数，说明电路是通的，但灯泡不亮，且测量灯泡的电压表无示数，则说明电流绕过灯泡了，即故障是小灯泡短路了；由甲图可知，电流表使用小量程，分度值为0.02A，所以乙图电流表示数为0.3A，则小灯泡额定功率为P=UI= 2.5V×0.3A=0.75W。
（3）本次实验目的是测量小灯泡的额定功率，所以表格中每次测出的功率都是在小灯泡额定电压下的。所以小华算出了小灯泡额定电压下的平均功率是合理的。如果测出的小灯泡功率是在不同电压下的，则算出功率的平均值是没有意义的。
（4）只闭合开关S1，灯泡与R2串联，移动滑动变阻器R2的滑片，使电流表示数为I1；再只闭合开关S2，R1与R2串联，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数也为I1。则R1接入电路的电阻与灯泡正常发光时的电阻相等。只闭合开关S2，将滑动变阻器R2的滑片调到最左端，此时电路中只有R1，电流表的示数为I2，则R1接入电路的电阻为R1=，则灯泡正常发光时的电阻R= R1=。则灯泡额定功率为P==。
25、物体排开液体的体积 丙、丁 4 4×10﹣4 1.1×101
【解析】
试题分析：（1）由图示可知，排开液体的体积越大，测力计的示数越小，说明所受到的浮力越大，所以说浮力的大小与排开液体的体积有关；（2）探究浮力与深度无关时，应选择同一个物体浸没在同一种液体中来进行，所以应选择丙和丁两幅图；（1）由图示甲和丙可知，圆柱体浸没在水中时受到的浮力是5N-1N=4N；所以可求出圆柱体的体积为V=F浮/ρ水g= 4×10-4m1；（4）当浸没到盐水中时所排开的体积也等于圆柱体的体积4×10-4m1，此时圆柱体所受的浮力为5N-0.6N=4.4N，所以可求出盐水的密度为ρ盐水=F浮/Vg=1.1×101kg/m1．
【考点定位】浮力；阿基米德原理
26、 短路 断路 大 150 10000 A 减小
【解析】
（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：
（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；
（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V。
（二）（1）观察微安表（g）可知，其量程为400uA，分度值为10uA，表中示数为150uA，根据欧姆定律可知热敏电阻的阻值为：；
（2）观察图像（h）可知，A、B、C三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C次之，B几乎无变化），所以灵敏度最高的“测温头”是A。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.5
0.29
0.725
0.71
②
2.5
0.28
0.70
②
2.5
0.28
0.70
