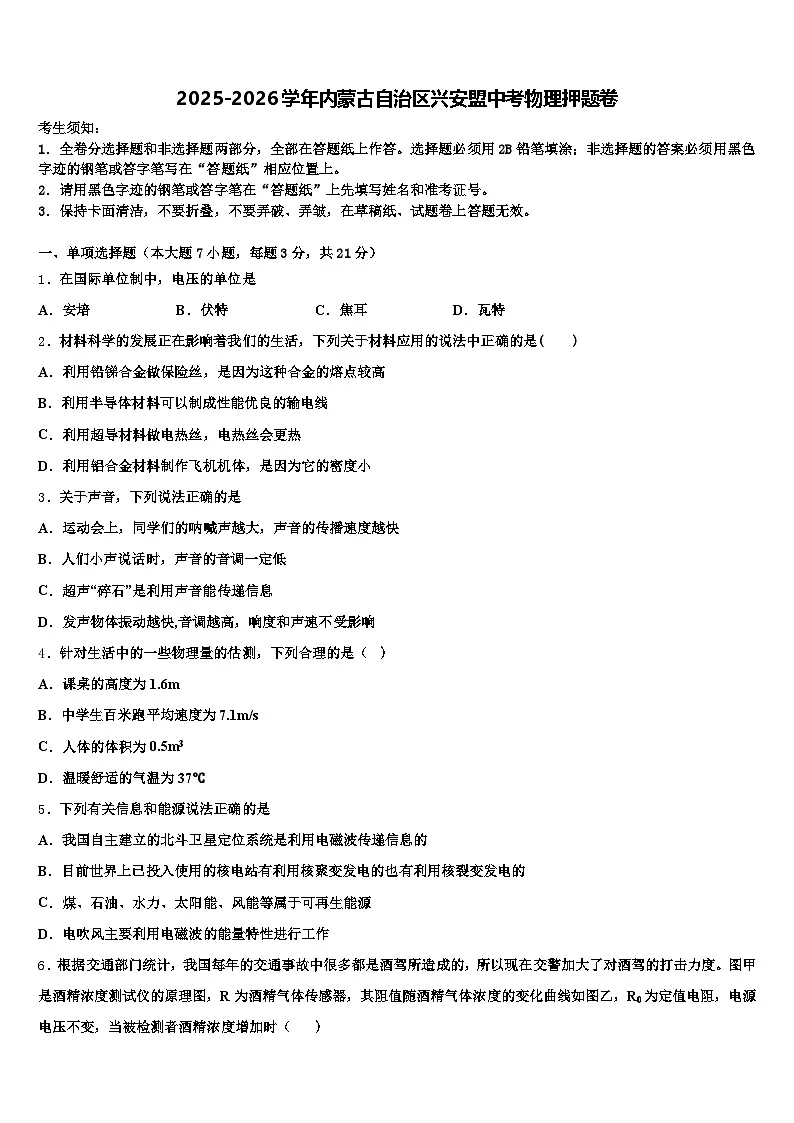

2025-2026学年内蒙古自治区兴安盟中考物理押题卷（含答案解析）

这是一份2025-2026学年内蒙古自治区兴安盟中考物理押题卷（含答案解析），共16页。试卷主要包含了下列有关信息和能源说法正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．在国际单位制中，电压的单位是
A．安培B．伏特C．焦耳D．瓦特
2．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是( )
A．利用铅锑合金做保险丝，是因为这种合金的熔点较高
B．利用半导体材料可以制成性能优良的输电线
C．利用超导材料做电热丝，电热丝会更热
D．利用铝合金材料制作飞机机体，是因为它的密度小
3．关于声音，下列说法正确的是
A．运动会上，同学们的呐喊声越大，声音的传播速度越快
B．人们小声说话时，声音的音调一定低
C．超声“碎石”是利用声音能传递信息
D．发声物体振动越快,音调越高，响度和声速不受影响
4．针对生活中的一些物理量的估测，下列合理的是（ ）
A．课桌的高度为1.6m
B．中学生百米跑平均速度为7.1m/s
C．人体的体积为0.5m3
D．温暖舒适的气温为37℃
5．下列有关信息和能源说法正确的是
A．我国自主建立的北斗卫星定位系统是利用电磁波传递信息的
B．目前世界上已投入使用的核电站有利用核聚变发电的也有利用核裂变发电的
C．煤、石油、水力、太阳能、风能等属于可再生能源
D．电吹风主要利用电磁波的能量特性进行工作

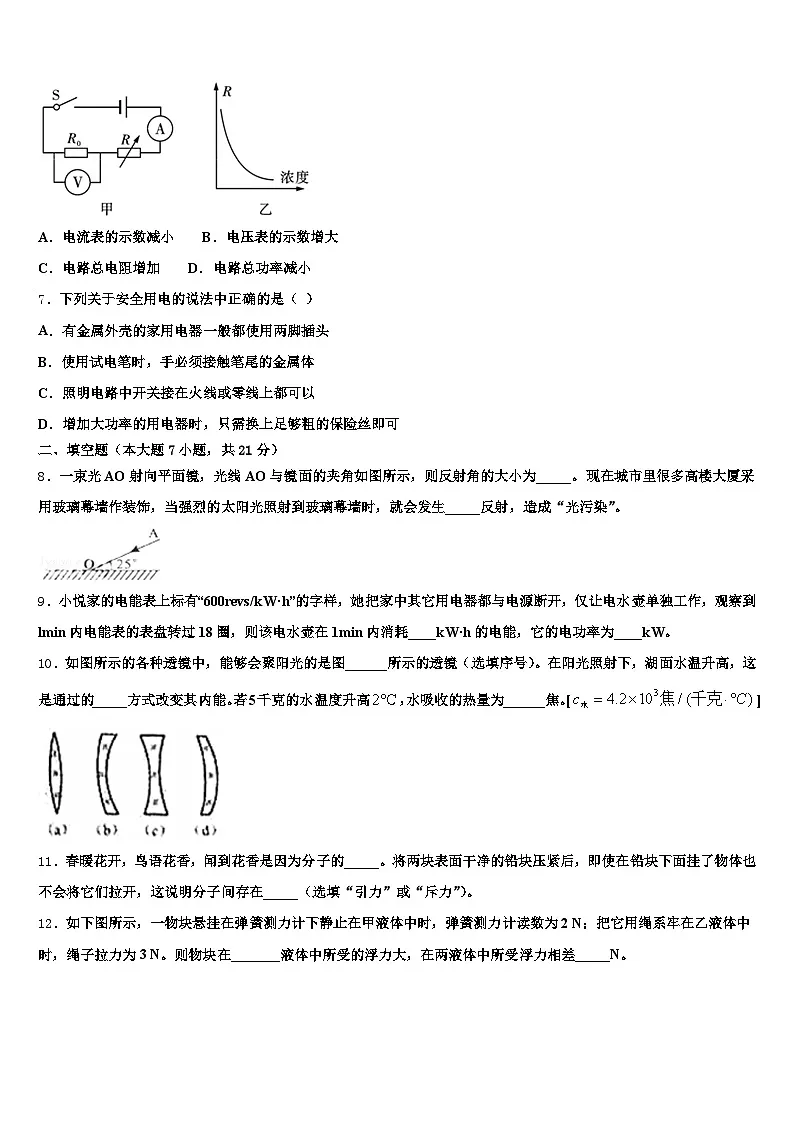

6．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（ ）
A．电流表的示数减小 B．电压表的示数增大
C．电路总电阻增加 D．电路总功率减小
7．下列关于安全用电的说法中正确的是（ ）
A．有金属外壳的家用电器一般都使用两脚插头
B．使用试电笔时，手必须接触笔尾的金属体
C．照明电路中开关接在火线或零线上都可以
D．增加大功率的用电器时，只需换上足够粗的保险丝即可
二、填空题（本大题7小题，共21分）
8．一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为_____。现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生_____反射，造成“光污染”。
9．小悦家的电能表上标有“600revs/kW·h”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到lmin内电能表的表盘转过18圈，则该电水壶在1min内消耗____kW·h的电能，它的电功率为____kW。
10．如图所示的各种透镜中，能够会聚阳光的是图______所示的透镜（选填序号）。在阳光照射下，湖面水温升高，这是通过的_____方式改变其内能。若5千克的水温度升高，水吸收的热量为______焦。[]
11．春暖花开，鸟语花香，闻到花香是因为分子的_____。将两块表面干净的铅块压紧后，即使在铅块下面挂了物体也不会将它们拉开，这说明分子间存在_____（选填“引力”或“斥力”）。
12．如下图所示，一物块悬挂在弹簧测力计下静止在甲液体中时，弹簧测力计读数为2 N；把它用绳系牢在乙液体中时，绳子拉力为3 N。则物块在_______液体中所受的浮力大，在两液体中所受浮力相差_____N。
13．某科幻小说中描述一种武功“寒冰掌”：发功时伸出手掌，罩在杯口，杯中水即可结成寒冰（假设降到-5℃）．根据物理知识，此时手掌温度应_____（填“低于”、“等于”或“高于”）-5℃，按常理这种武功是不可能练成的，理由是_____.
14．2015年3月9日，全球最大太阳能飞机“阳光动力2号”，在阿联酋首都阿布扎比发射，开始5个月的环球飞行．机翼安有1.7万块太阳能电池板，翼展72米，重量仅相当于一辆汽车．太阳能电池板是将太阳能转化为 能，在空中飞行时是根据 原理获得升力的．飞行员通过 和地面指挥中心相联系．
三、作图题（共7分）
15．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
16．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1
（_____）
17．小磁针放在两通电螺线管之间,静止时处于下图中的位置,请完成螺线管B的绕线,并标出电流的方向．
四、实验题（本大题共5小题，共20分）
18．在“测量物质的密度”实验中：
（1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为________g．
（2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为________cm3 ．
（3）计算出金属块密度ρ=________g/cm3 ．
19．利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”．操作如下：
在两烧杯中分别装入初温___________ 且_________相等的沙子和水． 用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为________℃．根据实验数据绘制成温度与时间的关系图像，如图丙所示；实验中，是通过比较_________来间接反映沙子和水吸收的热量； 分析丙图像可知，对于质量相等的沙子和水，升温较快的是___________；若使两者升高相同的温度，则______吸收的热量较多，由此可见，______的比热容较大．
20．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路图连接完整。
（________）
（2）实验中滑片P移到某点时，电压表示数（如图乙）为_____V．如果要使小灯泡正常发光，滑动变阻器的滑片P应向_____端（填“A”或“B”）移动，直到电压表示数为2.5V。
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙的I﹣U图象。根据图象信息，小灯泡的额定电流为_____A，小灯泡的额定功率为_____W。
21．在“探究杠杆的平衡条件”的实验中：
（1）小明把杠杆组装完毕后，杠杆在如图甲所示位置静止．为了使实验时力臂与杠杆重合，下一步小明应该如何操作？_____
（2）若如图乙所示进行实验，此时杠杆能否保持平衡？_____，并写出判断依据：_____．
22．图甲是“观察水沸腾现象“实验，图乙“探究某物质熔化规律”的实验，（该物质的 沸点为 217.9℃）
（1）图丙是_____（选填“甲”或“乙”）实验数据描绘出的物质温度随时间变化的图像.
（2）若甲、乙两实验使用的酒精灯、烧杯等实验用器材完全相同，则两实验中的研究对象 在相同时间内吸收热量_____（选填“相等”或“不相等”）.
（3）在进行乙图所示实验时，发现加热 20min 后，被研究物质的温度不再升高，其原因是______．
五、计算题（本大题共2小题，共13分）
23．如图，是某一款电动平衡车，两车轮与地面的接触面积为40 cm1．求：
若地面受到的压强为5×l04 Pa，则该平衡车对地面的压力为多少_______？若该平衡车10 s内沿水平面匀速行驶100 m，受到的阻力为90 N，则此过程中克服阻力做功的功率为多少______？
24．如图甲所示，两个电阻R1、R2并联后与电阻R3串联，可以等效成电阻R12与R3串联，其中电阻R12的阻值大小就等于电阻R1、R2并联后的总电阻．如图乙所示，电源电压保持不变，图中的电阻R1=30Ω，滑动变阻器R2上标有“12Ω”字样．闭合开关S．当滑动变阻器的滑片P移到B端时，电流表的示数为0.8A．求：
电源电压；滑动变阻器的滑片P滑至中点时电流表的示数；请你分析：滑片P从A向B移动过程中，R1两端的电压变化范围．
六、综合能力题（本大题共3小题，共18分）
25．请你根据下述材料和所学知识分析回答下列问题：
有这样一则报道：一个美国农民面对自己家里堆积如山的玉米愁容满面：玉米既售价低廉而且销路不好．他梦想着怎样将这些有着黄金一样颜色的东西变成真正的黄金?他不顾大家都讥笑他异想天开，专程为他的“异想天开”去请教了一位科学家．这位科学家既同情他也对他的“异想天开”很感兴趣．经过一段时间的研究和考察，这位和科学家开发出了“乙醇汽油”，即用玉米生产乙醇，然后以一定比例与汽油混合，就可以供汽车等作为能源使用．
石油被称为“液体黄金”，但是使用传统能源所带来的环境问题以及能源危机正越来越严重地困扰着人类．所以“乙醇汽油”的开发和利用或许能给人类开发新的能源带来一种新的途径． 乙醇燃烧的过程是________能转化为热能的过程．理论上，完全燃烧28g乙醇可以产生8.4×105J的热量，如果这些热量完全被水吸收，在1标准大气压下，可以将________kg、20℃的水加热到沸腾．(水的比热容：4.2×103J/kg·℃) 按照能源的分类，乙醇汽油属于________能源(填“一次”或“二次”)，使用乙醇汽油作为能源，与使用传统汽油、柴油等相比具有明显的好处，请你说出一点．________．
26．饮水机是一种常用的家用电器，图甲为饮水机结构剖面图，其加热水槽部分工作原理电路图如图乙所示，其中S是温控开关，R1是加热电阻，R2是定值电阻．当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另处于保温状态.请回答下列问题：
（1）当开关S与________接触时，此时饮水机处于保温状态．
（2）若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻R2的阻值____（不考虑温度对阻值的影响，且不计指示灯的阻值）．
（3）如图甲控水槽内浮体A与阀门C固定相连，当A恰好浸没时阀门C关闭，A未浸没时C略有下降，桶内水流入控水槽中．己知浮体A的体积为55cm3，阀门C的横截面积为1cm2；浮体A与阀门C共重0.15N，（不计大气压强）．求：
①浮体A浸没时所受浮力为多大？______
②桶内水位的最大高度是多少？__________
27．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．
关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．该电动车最多能输出的机械能为___________J.立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
电流的单位以安培的名字命名以纪念他在电磁方面做出的突出贡献．能量单位以焦耳命名纪念他的电热方面的突出贡献．瓦特发明了蒸汽机，以他的名字命名功率的单位，只有伏特是电压的单位．
2、D
【解析】
（1）保险丝的材料：电阻率大，熔点低的铅锑合金；
（2）输电线要求有良好的导电性；
（3）电热丝是利用电流的热效应工作的；
（4）高速列车车体是用铝合金材料制成的，利用了这种材料密度较小的优点；
【详解】
A．保险丝选择熔点较低的铅锑合金丝，在电流过大时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用；故错误；
B．输电线要求有良好的导电性，半导体导电性介于导体和绝缘体之间，不适合做输电线．故B错误；
C．电热丝是利用电流的热效应工作的，超导材料因为没有电阻，所以不会发热，不能做电热丝，故C错误；
D．飞机机体是用铝合金材料制成的，利用了这种材料密度较小的优点，可以减轻飞机质量，故D正确；
此题分别考查了密度、半导体、超导现象等知识点，难度虽然不大，但跳跃性强，熟练掌握基础知识是关键．
3、D
【解析】
A.声音的传播速度与介质的种类和介质的温度有关，与声音的响度无关，故A错误；
B.人们小声说话，声带的振幅小，响度小，音调不一定低，故B错误；
C.利用超声波粉碎人体内的结石，是利用了声音能传递能量，故C错误。
D.音调是指声音的高低，是由发声体的振动频率决定的，发声物体振动越快，音调越高，响度和声速不受影响，故D正确；
4、B
【解析】
试题分析：学校课桌的高度为80cm，故A不符合实际情况；中学生百米跑的速度约为7m/s，故B符合实际情况；中学生的质量为50kg，人体的密度和水的密度差不多，人的体积为V===0.05m3，故C不符合实际情况；人的正常体温为37℃，温暖舒适的气温为25℃，故D不符合实际；故应选B．
【考点定位】长度的估测；温度；速度与物体运动
5、A
【解析】
A、电磁波的传播不需要介质，北斗卫星定位系统是利用电磁波来传递信息的，故A正确；
B、目前核裂变是可控的，故世界上的大多数核电站都是利用原子核分裂时释放出的能量发电的，故B错误；
C、人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；在自然界中可以不断连续利用的能源，属于可再生能源；所以，煤炭和石油属于非可再生资源，水力、太阳能和风能属于可再生资源，故C错误；
D、电吹风主要由电动机和电热丝组成，电动机是利用通电导体在磁场中受到力的作用的原理制成的，电热丝是利用电流的热效应工作，目的为了加热空气得到热风，没有应用电磁波，故D错误。
6、B
【解析】
C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，故C错误；
A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，故A错误；
B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，故B正确；
D、由可知，电路总功率增大，故D错误。
故选B。
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
7、B
【解析】
试题分析：有金属外壳的用电器外壳要接地，所以要用三脚插头，故A错；手接触笔尾的金属体才能构成通路，里面的氖管才会发光，故B正确；开关应接在火线上才符合用电安全的原则，故C错；如果总功率过大，会造成总电流过大，虽然保险丝不断，但可能会烧毁电能表，引发火灾，故D错；应选B．
【考点定位】安全用电
二、填空题（本大题7小题，共21分）
8、65° 镜面
【解析】
要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。平行光射到玻璃幕墙、釉面砖墙、磨光大理石等反射面时，反射光线射向同一方向，会造成光污染。
【详解】
首先做出法线，如下图所示：入射光线与镜面的夹角是25°，所以入射角为
．根据反射角等于入射角做出反射光线。反射角也为65°。
建筑物的玻璃幕墙、釉面砖墙、磨光大理石等表面光滑，这些作为反射面的时候，都属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，照到物体上会给人们的生活工作等造成很大的不便，称为白亮污染或光污染。
故答案为：65°；镜面。
此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。此题还考查镜面反射的实例，在平时的学习生活中多积累与物理相联系的现象，将物理与社会联系起来。
9、0.03 1.8
【解析】
转盘转动18转消耗电能：，用电器的功率：．
10、ad 热传递
【解析】
中间厚边缘薄的透镜叫凸透镜，凸透镜对光线有会聚作用；中间薄边缘厚的透镜叫凹透镜，凹透镜对光线有发散作用，由图可知a、d是凸透镜，对阳光有会聚作用；改变物体内能的方法有做功和热传递，在阳光照射下，湖面水温升高，这是通过热传递的方式改变内能的；5千克水温度升高2℃吸收的热量Q吸=cm△t=4.2×103J/(kg·℃)×5kg×2℃=4.2×104J。
11、无规则运动 引力
【解析】
春暖花开，鸟语花香，闻到花香，是芳香物质的分子扩散到空气中，扩散表明一切物质的分子都是不停的做无规则的运动
将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较大，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开。
12、乙 5
【解析】
甲中物块受到向上的拉力和浮力，向下的重力三力平衡，可得 ，乙中物块受到向上浮力，向下的重力和拉力三力平衡，可得，又因为重力相等，因此，即物块在乙液体中所受的浮力大，在两液体中所受浮力差为。
13、低于 人体的正常温度是37℃，不可能降到-5℃
【解析】
根据题意知道，发功时伸出手掌，罩在杯口，杯中水即可结成寒冰（假设降到-5℃），由物理知识知道，此时手的温度应低于-5℃，才能发生热传递，手吸收水的热量，使水结冰，所以，按常理这种武功是不可能练成的，因为人的温度在37℃，不可能降到-5℃．
14、电 流体流速大的位置压强小（流体压强与流速的关系） 电磁波
【解析】
试题分析：太阳能电池板利用太阳能得到了电能，故是将太阳能转化为成电能；由流体的压强随流动的速度增大而减小，使得飞机获得了上升的升力；由于电磁波能在真空中传播，所以飞行员是通过电磁波与地面联系的；
【考点定位】太阳能；电磁波
三、作图题（共7分）
15、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
16、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
17、
【解析】
小磁针的S极靠近了螺线管A的右端，根据磁极间的相互作用规律可知，螺线管A的右端为N极，左端为S极．同理可以确定螺线管B的左端为S极，右端为N极．根据螺线管A的磁极，结合其线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入，右端流出．再结合螺线管B的磁极，利用安培定则可以确定螺线管B的线圈绕向．
四、实验题（本大题共5小题，共20分）
18、27 10 2.7
【解析】
（1）甲图中天平游码标尺的分度值为0.2g，则金属块质量为砝码的20g加5g再加游码的2g，即m=27g．
（2）乙图中量筒分度值为2mL，则凹液面读数为10mL，所以金属块体积V=10mL-20mL=10mL=10cm1．
（1）计算出金属块密度ρ===2.7g/cm1．
19、相同 质量 39 加热时间长短 沙子 水 水
【解析】
试题分析：（1）为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；（2）温度计的分度值是1℃，此时的温度是39℃；（3）实验中，是通过比较加热时间来间接反映沙子和水吸收热量的多少；（4）分析表中数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多；由此可见水的比热容较大．
【考点定位】探究比热容的实验
20、 1.9 B 0.2 0.5
【解析】
（1）因为小灯泡额定电压为2.5V，电阻约为10Ω，所以，由欧姆定律知道，灯泡的额定电流是：I＝＝0.25A＜0.6A，故电流表应选择0～0.6A，即把“0.6”接线柱和灯泡左端相连，如图：
（2）由乙图知道，电压表使用的量程是0～3V，分度值是0.1V，故电压表的示数是1.9V，为了使灯泡两端电压从1.9V增大到2.5V，则需要增大电流，即减小电路电阻，使滑动变阻器连入电路的长度变短，故滑片应向A端移动；
（3）由图象信息知道，灯泡2.5V下的电流为0.2A，所以，小灯泡的额定功率是：
P＝UI＝2.5V×0.2A＝0.5W。
21、需要将平衡螺母向右调节 能 由图可知，动力和阻力使杠杆转动方向相反，根据杠杆的平衡条件：F1L1＝F2L2，杠杆可以平衡
【解析】
（1）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂；在调节杠杆平衡时，应将平衡螺母向较高的一端调节；
（2）杠杆受力的方向不同，但动力和阻力使杠杆转动方向相反，根据杠杆平衡条件杠杆可以保持平衡．
【详解】
（1）小明把杠杆组装完毕后，杠杆在如图甲所示位置静止．为了使实验时力臂与杠杆重合，下一步小明应该如此操作：为了便于测量力臂，应使杠杆在水平位置平衡，由图知，右端偏高，为使杠杆在水平位置平衡，需要将平衡螺母向右调节；
（2）若如图乙所示进行实验，此时杠杆能保持平衡，由图可知，动力和阻力使杠杆转动方向相反，根据杠杆的平衡条件：F1L1＝F2L2，杠杆可以平衡．
22、乙 不相等 水已经沸腾，沸腾时温度不变
【解析】
(1)分析图象丙可知，AB段物质吸收热量，温度不断升高，BC段吸收热量，温度保持在80℃不变，CD段物质吸收热量，温度不断升高，则物质为晶体，BC段为晶体的熔化过程，且熔点为80℃，所以图丙是乙实验数据描绘出的物质温度随时间变化的图象，因为图甲是“观察水沸腾现象”实验；
(2)因为图甲是“观察水沸腾现象”实验，图乙“探究某物质熔化规律”的实验，物质不同，质量不一定相同，比热容不同，变化的温度不同，由Q=cm△t可知相同时间内吸收热量不相等；
(3)液体沸腾的特点：不断吸收热量，温度保持不变，因此加热20min后，被研究物质的温度不再升高，这是因为此时液体已经到达沸点，开始沸腾．
五、计算题（本大题共2小题，共13分）
23、100N 450W
【解析】
试题分析：解：（1）若地面受到的压强为5×l04Pa，则该平衡车对地面的压力
F=PS=5×l04Pa×40×10-4m1=100N
（1）平衡车克服阻力做功W=Fs=90N×100m=9000J
则此过程中克服阻力做功的功率
答：（1）该平衡车对地面的压力为100N．（1）此过程中克服阻力做功的功率为450W．
考点：压力与压强 功率
24、（1）24V；（2）0.364A；（3）0-24V．
【解析】
（1）由图乙知，P在B端时，R1与RAB并联，电流表测通过R1的电流，
由并联电路特点和欧姆定律可得，电源电压：U=U1=I1R1=0.8A×30Ω=24V；
（2）由图知，滑动变阻器的滑片P滑至中点时，R1与RAP并联再与RBP串联，
R1与RAB并联后的等效电阻：R并===5Ω，
所以电路的总电阻：R=R并+RBP=5Ω+×12Ω=11Ω，
串联电路中电流处处相等，所以=，即：===，
所以：U1=U并=U=×24V=V，
所以电流表的示数，即通过R1的电流：IA==≈0.364A；
（3）由图知，当滑片在A点时，R1短路，所以其电压为0；P向B端滑动时，RAP部分阻值不断增大，R并逐渐增大，U并逐渐增大，当P滑到B端时，R1与RAB并联，此时R1两端的电压等于电源电压24V，即R1两端的电压变化范围为0-24V．
答：（1）电源电压为24V；
（2）滑动变阻器的滑片P滑至中点时电流表的示数为0.364A；
（3）滑片P从A向B移动过程中，R1两端的电压变化范围0-24V．
六、综合能力题（本大题共3小题，共18分）
25、化学 2.5 二次 可再生、污染少
【解析】
（1）燃烧过程是化学能转化成热能的过程；由Q吸 =cm（t-t0）知道，能被加热到沸腾的水的质量是：m=Q吸/c(t−t0)=8.4×105J/4.2×103J/(kg•℃)×(100℃−20℃)=2.5kg；
（2）由一次能源经过加工转换以后得到的能源产品，称为二次能源，因为乙醇汽油不是从自然界直接获取，所以是二次能源，使用乙醇汽油比使用汽油、柴油污染少，并且还可再生．
点睛：本题考查的是能源的利用与发展，通过热量的计算，了解乙醇汽油的使用和特点，及新能源的开发和利用．
26、b 132Ω 0.55N 0.4m
【解析】
（1）由图乙知，S接a时，R1与红灯串联；S接b时，R1、R2、绿灯串联．不计指示灯的阻值，所以S接b时，电路中电阻大，电压一定时，由P=可知此时电路消耗功率较小，此时为保温状态；则S接a时为加热状态；
（2）S接a时为加热状态，加热时加热管的功率为550W，R1的阻值：R1= =88Ω，S接b时为保温状态，R1和R2串联，此时加热管的功率为88W（即R1的功率为88W），电路中电流：I=I1==1A，
由欧姆定律可得：R1+R2==220Ω，
所以R2=220Ω-88Ω=132Ω；
（3）①浮体A完全浸没时受到的浮力：F浮=ρ水V排g=1.0×103kg/m3×55×10-6m3×10N/kg=0.55N；
②浮体A受力平衡，即水对C的压力、A和C总重力以及浮力平衡，所以有：F压+G=F浮，则F压=F浮-G=0.55N-0.15N=0.4N，所以阀门C受到水的压强：p==4×103Pa，水的深度：h==0.4m．
27、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
