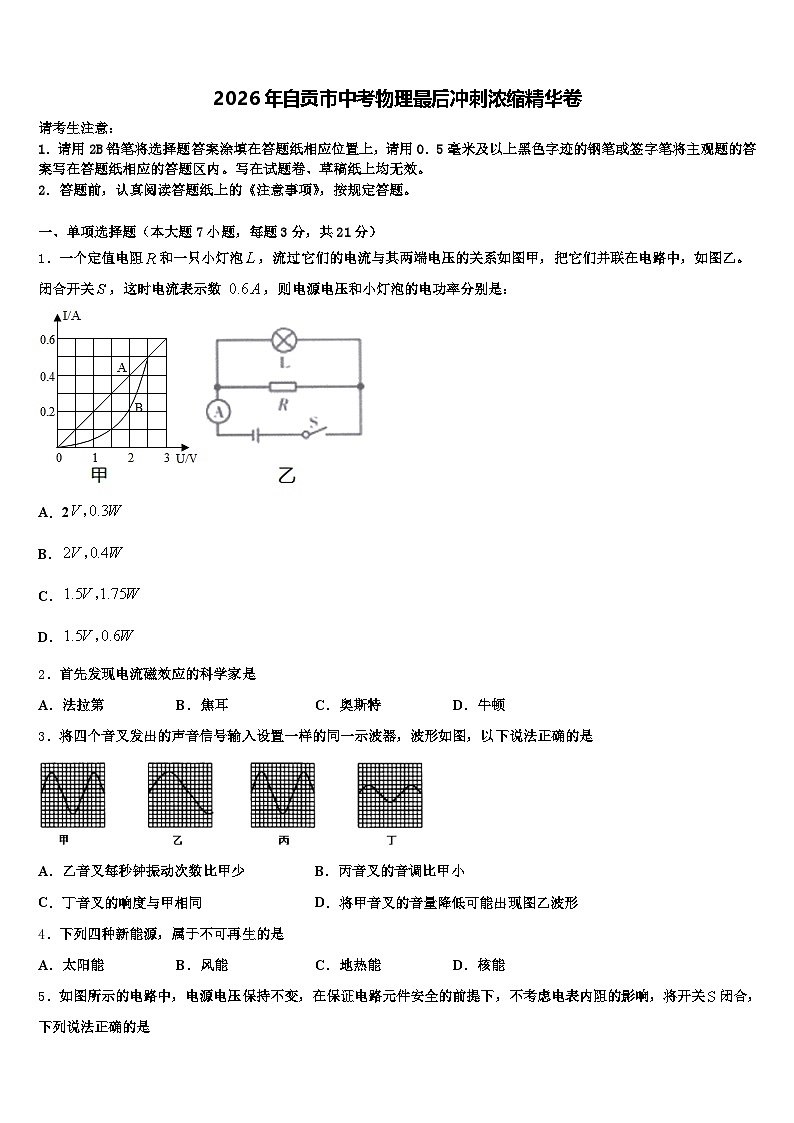

2026年自贡市中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份2026年自贡市中考物理最后冲刺浓缩精华卷（含答案解析），共19页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单项选择题（本大题7小题，每题3分，共21分）
1．一个定值电阻和一只小灯泡，流过它们的电流与其两端电压的关系如图甲，把它们并联在电路中，如图乙。闭合开关，这时电流表示数 ，则电源电压和小灯泡的电功率分别是：
A．2
B．
C．
D．
2．首先发现电流磁效应的科学家是
A．法拉第B．焦耳C．奥斯特D．牛顿
3．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法正确的是
A．乙音叉每秒钟振动次数比甲少B．丙音叉的音调比甲小
C．丁音叉的响度与甲相同D．将甲音叉的音量降低可能出现图乙波形
4．下列四种新能源，属于不可再生的是
A．太阳能B．风能C．地热能D．核能

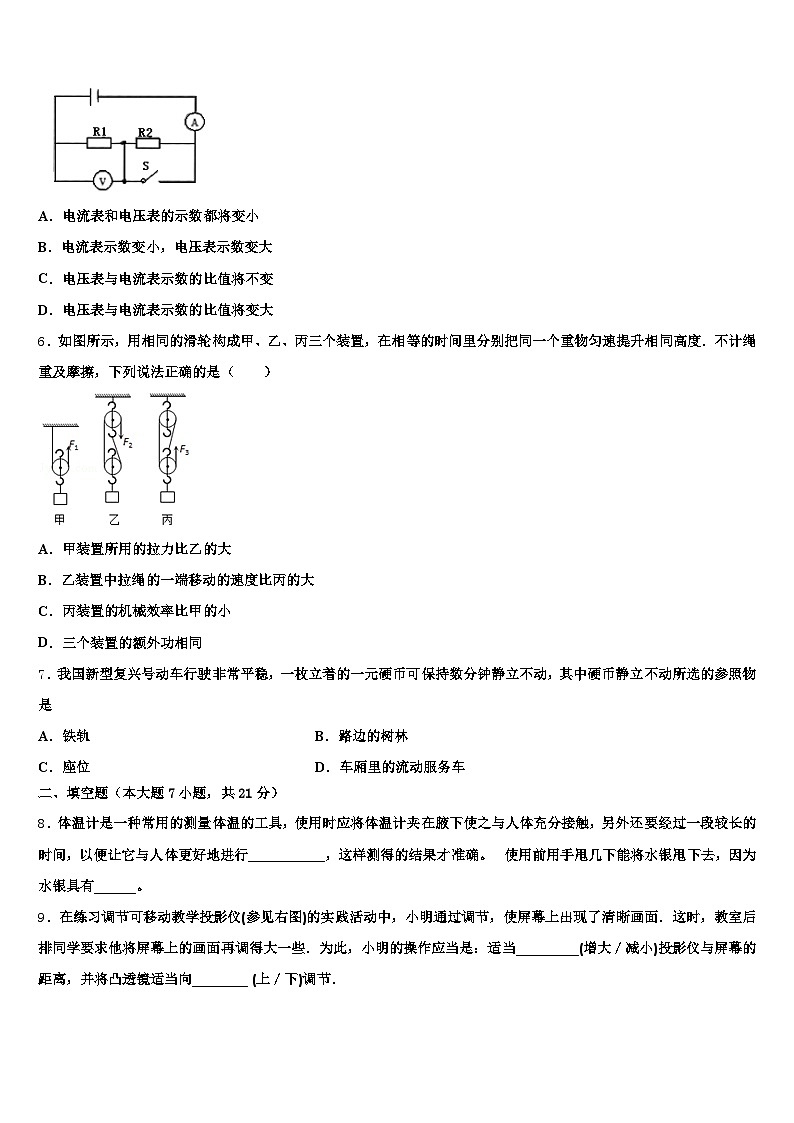

5．如图所示的电路中，电源电压保持不变，在保证电路元件安全的前提下，不考虑电表内阻的影响，将开关闭合，下列说法正确的是

A．电流表和电压表的示数都将变小
B．电流表示数变小，电压表示数变大
C．电压表与电流表示数的比值将不变
D．电压表与电流表示数的比值将变大
6．如图所示，用相同的滑轮构成甲、乙、丙三个装置，在相等的时间里分别把同一个重物匀速提升相同高度．不计绳重及摩擦，下列说法正确的是（ ）
A．甲装置所用的拉力比乙的大
B．乙装置中拉绳的一端移动的速度比丙的大
C．丙装置的机械效率比甲的小
D．三个装置的额外功相同
7．我国新型复兴号动车行驶非常平稳，一枚立着的一元硬币可保持数分钟静立不动，其中硬币静立不动所选的参照物是
A．铁轨B．路边的树林
C．座位D．车厢里的流动服务车
二、填空题（本大题7小题，共21分）
8．体温计是一种常用的测量体温的工具，使用时应将体温计夹在腋下使之与人体充分接触，另外还要经过一段较长的时间，以便让它与人体更好地进行___________，这样测得的结果才准确。 使用前用手甩几下能将水银甩下去，因为水银具有______。

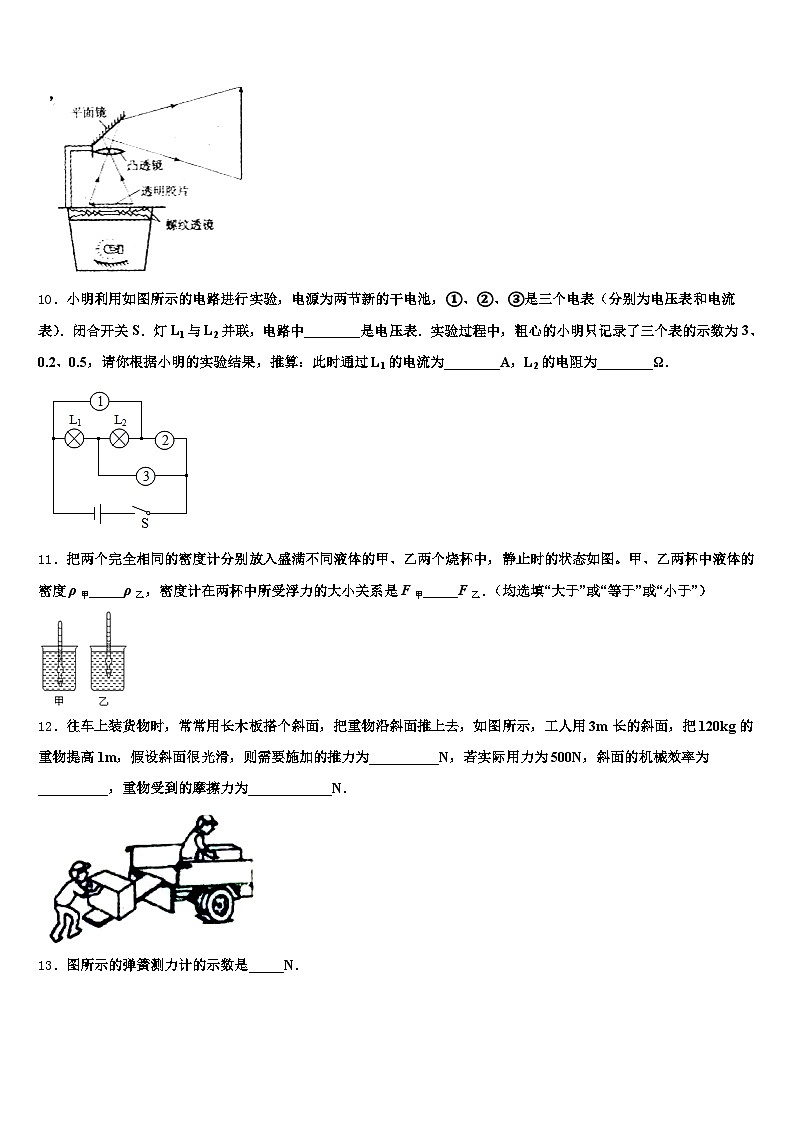

9．在练习调节可移动教学投影仪(参见右图)的实践活动中，小明通过调节，使屏幕上出现了清晰画面．这时，教室后排同学要求他将屏幕上的画面再调得大一些．为此，小明的操作应当是：适当_________(增大／减小)投影仪与屏幕的距离，并将凸透镜适当向________ (上／下)调节．
10．小明利用如图所示的电路进行实验，电源为两节新的干电池，①、②、③是三个电表（分别为电压表和电流表）．闭合开关S．灯L1与L2并联，电路中________是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算：此时通过L1的电流为________A，L2的电阻为________Ω．
11．把两个完全相同的密度计分别放入盛满不同液体的甲、乙两个烧杯中，静止时的状态如图。甲、乙两杯中液体的密度ρ甲_____ρ乙，密度计在两杯中所受浮力的大小关系是F甲_____F乙．（均选填“大于”或“等于”或“小于”）
12．往车上装货物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg的重物提高1m，假设斜面很光滑，则需要施加的推力为__________N，若实际用力为500N，斜面的机械效率为__________，重物受到的摩擦力为____________N．
13．图所示的弹簧测力计的示数是_____N．
14．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。
三、作图题（共7分）
15．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．
16．蜡烛通过凸透镜在光屏上得到了清晰的实像，请画出入射光线经透镜后的折射光线。
17．如图所示，用力F把物体压在竖直墙面上静止，画出物体所受的重力和摩擦力的示意图
（_____）
四、实验题（本大题共5小题，共20分）
18．在测定额定电压为3.8V的小灯泡 （电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．
（_____）
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器_____（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．
（3）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向_____（填“A”或“B”）端移动，当电压表的示数为_____V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_____W．
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_____（填“成”或“不成”）正比，这是因为_____．
19．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3. 8 V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1 A”，图甲所示是该实验小组没有连接完整的电路。
（1）请你用笔线代替导线，在图甲中把电路连接完整。
（_____）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为________A，小灯泡的额定功率为_________W。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向____（选填“左”或“右”）端滑动。
（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是_____。
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏_________（选填 “大”或“小”）。
20．某物理实验小组在探究“影响重力势能大小的因素”时，提出了如下猜想：
猜想一：重力势能的大小可能与物体的质量有关；
猜想二：重力势能的大小可能与物体所在的高度有关；
猜想三：重力势能的大小可能与物体的运动路径有关。
为了验证猜想，他们准备了如下实验器材：花泥（易产生塑性形变）若干块，刻度尺一把体积相同、质量为m的小球3个和质量为2m的小球一个。所用实验装置如图1、所示（图2）中，小球在光滑管道中运动的能量损失不计）。实验中均让小球从图中高度自由下落，待小球静止后，分别用刻度尺测出小球陷入花泥的深度。请你根据图中实验情景完成下列内容：
（1）本实验是通过观察_____来判断重力势能大小的；
（2）比较A、B两球，由此可得出结论：_____；
（3）比较_____两球，可得出结论：当物体_____相同时，高度越高，物体具有的重力势能越大；
（4）比较C、D两球，可得出：物体的重力势能与物体运动的路径_____（选填“有关”或“无关”）；
（5）小球下落陷入花泥前，将重力势能转化为_____能，陷入花泥后到小球静止过程中，将机械能转化为_____能，能量在转化过程中是_____的（选填“守恒”或“不守恒”）
21．某同学用焦距为的凸透镜做“探究凸透镜成像的规律”的实验：

（1）如图所示，保持蜡烛和凸透镜的位置不变，即物距=_____，要使烛焰在光屏上成清晰的像，光屏应______（选填“靠近凸透镜”“远离凸透镜”或“保持在原位置”），此时光屏上成的像应是______（选填“放大”“等大”或“缩小”）的．这是______（选填“照相机”“投影仪”或“放大镜”）的原理．
（2）上述实验中，蜡烛依然保持在光具座上的10处，将凸透镜和光屏分别移至25、55处，光屏上又可以得到一个清晰的像．保持蜡烛和光屏位置不变，若想光屏上再次呈现清晰的像，应将凸透镜移至_____处．
22．用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是未完成连接的实验电路。
（1）请你用笔画线代替导线，把乙图中的实物图电路连接完整。
（_________）
（2）闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是_____。
（3）检查电路无误后，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2.5V，电流表读数如图丙所示，小灯泡正常发光此时灯丝的电阻为_____Ω．（结果保留位小数）
（4）移动滑动变阻器滑片，小灯泡两端电压逐次下降，灯丝温度也不断降低测量数据如表。
对比不同电压下小灯泡的阻值，把你的发现写成具有概括性的一句话：_____。
五、计算题（本大题共2小题，共13分）
23． “武汉号”导弹驱逐舰在亚洲处于领先水平，参加了我国海军首批赴亚丁湾、索马里海域的护航任务。“武汉号”的排水量为7000t，是一种防空、反潜、反舰能力均衡的远洋驱逐舰，某次护航行动中，驱逐舰所受海水阻力为120000N，匀速航程300km，用时8h。（海水的密度约为1×103kg/m3，g取10N/kg）
（1）满载时，“武汉号”排开水的体积有多大？
（2）若舰底某处距海面的深度为8m，则该处受到海水的压强是多少？
（3）本次护航中，驱逐舰的功率是多大？
24．如图是家用电热壶及铭牌，假设电热壶电阻丝电阻不变，水的比热容c水=4.2×101J/（kg·℃），水的密度1.0×101kg/m1．求：
电热壶电阻丝的电阻．不考虑热损失，电热壶正常工作时，把1L水从20℃加热到100℃所需要的时间．当电压为198V时，电热壶的实际功率．
六、综合能力题（本大题共3小题，共18分）
25．如图所示，在西行的列车上，“我们新疆好地方，天山南北好牧场，戈壁沙滩变良田，积雪融化灌农庄”欢快的歌声，把人们带到了美丽的新疆．
天山上的冰雪是一个巨大的天然“水库”，冰雪熔化时的温度保持_____选填：“变”、“不变”；天山雪水灌溉农田时，为了使水资源得到充分利用，常用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的_____和_____；新疆是远离大海的内陆地区，遇到干旱时节，当天空乌云密布时，人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰_____为气体来实现的．
26．（1）小处有物理，勤于思考皆学问．只要你善于观察，在厨房中你就可以发现许多与物理有关的现象和问题，请你用学过的物理知识进行解答
①小明发现妈妈切肉前总是先磨刀，目的是为了_____；
②从厨房中你还能发现哪些与物理知识有关的现象？试举一例（要求写出现象或厨具名称，以及所涉及的物理知识）：_____．
（2）两个杯子分别盛有浓盐水和纯水，不能用嘴尝，请你用学过的物理知识，自选器材，设计出两种区分它们的方法，并完成下列表格．
27．阅读短文，回答问题．
在我国随着人民生活水平的提高,加上“汽车下乡”政策的实施，不少农村家庭都购买了汽车，汽车开始进入普通百姓家庭．家住农村的小明同学家买了一辆崭新的奇瑞风云2三厢汽车（如图甲）．他高兴极了，把车的里里外外都观察了个够．通过观察，小明发现汽车上的许多部件都用到了物理知识．汽车的发动机是四冲程汽油机，其中________冲程将内能转化为机械能．汽车上的散热器用水作为冷却剂，这是利用了水的________较大的性质，如果散热器中装有5kg的水，在温度从20℃升高30℃的过程中，水吸收的热量是________J．[已知c水=4.2×103J/（kg•℃）]图乙是该车自动测定汽车油箱内油面高度的装置原理图，图中的油量表实质是________表改装而成的，定值电阻R0的作用是________ ，在加油的过程中，油量表的示数________．（选填“变大、变小、不变”）如果小明家的汽车正常行驶100km 要消耗6 kg的汽油，这些汽油完全燃烧时所产生的热量是________ J．(已知：汽油的热值为4.6×l07J／kg)．
（ 若轿车以90kW的恒定功率启动做直线运动，运动过程中受到的阻力不变，运动的速度v与时间t的关系如图丙所示．则在0-5s时间内，轿车发动机做功________ J；轿车运动过程中受到的阻力是________ N．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
由乙图可知，两用电器并联，则两用电器两端电压相等，电流表测量干路电流，当两用电器电流之和为0.6A时，由甲图可知，电压为2V时，对应两用电器的电流和为0.6A，可知电源电压为2V，因灯泡电阻随温度的变化而变化，所以图甲中B对应的为灯泡的U-I图像，当电压为2V时，灯泡对应电流为0.2A，可得此时灯泡电功率P=UI=2V×0.2A=0.4W，
2、C
【解析】
A. 法拉第发现了电磁感应现象，不是首先发现电流磁效应的物理学家，故A错误；
B.焦耳发现了焦耳定律，故B错误；
C. 奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故C正确；
D.牛顿建立了三大力学定律和发现了万有引力；故D错误．
3、A
【解析】
A．由图甲和乙知道，甲为一个半的完整波形，而乙振动的不到一个波形，故乙音叉每秒钟振动次数比甲少，故A正确；
B．甲和丙所示的振动的频率是相同的，所以音调相同，故B错误；
C．由图甲和丁知道，甲的振幅大于丁的振幅，故丁音叉的响度与甲不相同，故C错误；
D．音量降低，指的是减小响度，即减小振幅，甲乙不同的地方在于音调不同，故将甲音叉的音量降低不可能出现图乙波形，故D错误。
4、D
【解析】
根据可再生和不可再生能源的区别，可知：核能是短时间内不能再次产生的，是不可再生能源．太阳能、地热能、风能等在短时间内可以再次产生，是可再生能源．
故D正确.
5、C
【解析】
AB．开关S断开时，电阻R1和R2串联，电流表测量串联电路的电流，电压表测量电阻R1两端的电压，当开关S闭合时，R2被短路，电路中只有R1的简单电路，电压表测量电源电压，电流表测量通过R1的电流，根据串联电路电压的规律得到电压表的示数变大，根据可知，U变大，电阻R1阻值不变，I变大，即电流表的示数变大，故AB错误；
CD．开关S断开时，根据可知电压表与电流表示数的比值等于电阻R1的阻值，当开关S闭合时，根据可知电压表与电流表示数的比值等于电阻R1的电阻值，所以电压表与电流表示数的比值不变，故C正确，D错误．
6、D
【解析】
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据分析拉力大小；
（2）物体上升高度为h，则绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；
（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力所做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由分析三个装置的机械效率大小．
【详解】
(1)甲和乙装置都有两段绳子承担总重，且物重和动滑轮重都相同，不考虑绳重和摩擦，由F可知：F甲＝F乙，即甲装置所用的拉力与乙一样大，故A错误；
(2)在相等的时间里分别把同一个重物匀速提升相同高度,根据v＝,三个重物上升的速度v物相同，乙有两段绳子承担总重,则绳端移动速度v乙＝2v物；丙有三段绳子承担总重,则绳端移动速度v丙＝3v物；所以，乙装置中拉绳的一端移动的速度比丙的小，故B错误；
(3)因不计摩擦和绳重,故额外功的来源为克服动滑轮重力所做的功,用相同的滑轮且将重物提升的高度相同(动滑升高的高度与物体升高的高度相同)，根据W额外＝G动h，三个装置的额外功相同，故D正确；因为η×100%所以三个装置的机械效率相同，故C错误．
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据F分析拉力大小；
（2）绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力的做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由η×100%分析三个装置的机械效率大小．
7、C
【解析】
A、硬币和铁轨之间发生了位置的改变，以铁轨为参照物，硬币是运动的，故A错误；
B、硬币和路边的树林之间发生了位置的改变，以路边的树林为参照物，硬币是运动的，故B错误；
C、硬币和座位位置没有发生变化，以座位为参照物，硬币是静止的，故C正确；
D、硬币和流动服务车之间发生了位置的改变，以流动服务车为参照物，硬币是运动的，故D错误．
二、填空题（本大题7小题，共21分）
8、热传递 惯性
【解析】
体温计夹在腋下使之与人体充分接触，并且还要经过一段较长的时间，以便让它与人体更好地进行热传递，这样体温计内部液体温度等于体温，测得的结果才准确；使用体温计前要甩几下，是利用惯性使水银继续向下运动。
9、增大 下
【解析】
试题分析：凸透镜成实像时的规律：物近像远像变大，所以要得到更大的像，应减小物体和凸透镜的距离，向下调节透镜，同时增大投影仪与屏幕的距离．
考点：凸透镜成像规律
10、② 0.3 15
【解析】
要使灯泡L1、L2组成并联。则电路中的电流有两条路径。则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电流表，2电表应是相当于开路的电压表；因为电源是两节干电池，所以电源电压为3V；电流表1与L2串联，所以测得L2的电流为0.2A；电流表3在干路上，测量L1和L2的总电流为0.5A，根据并联电路中干路电流等于各支路电流的和，则L1的电流为0.5A-0.2A=0.3A；由并联电路电压的关系及欧姆定律得到L2的电阻R2==15Ω。
11、小于 等于
【解析】
由图可知，密度计在甲、乙液体中处于漂浮状态，此时F浮＝G，
两个完全相同的密度计重力相同，所以密度计在两种液体中所受的浮力相等，即F甲＝F乙；
由图知，密度计排开甲液体的体积大于排开乙液体的体积，
根据F浮＝ρgV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙。
12、400 80% 100
【解析】
(1)斜面很光滑，故利用功的原理得，人做的有用功等于用斜面所做的功：W有＝Gh＝mgh＝120kg×10N/kg×1m＝1200J；Fs＝mgh＝1200J，解得：F400N；(2)人所做的总功：W总＝Fs＝500N×3m＝1500J；斜面的机械效率：η×100%×100%＝80%；(3)W总＝W有+W额即：Fs＝Gh+fs所以f100N.
（1）人做的有用功是将物体沿斜面推上小车，即将物体升高了h，故有用功为人克服重力做功，利用功的原理由W＝mgh＝Fs，可求得施加的推力；（2）利用已求得的有用功和总功，由机械效率公式可求得斜面的机械效率；（3）人做的额外功就是因为人要克服摩擦力做功，则可先求得摩擦力的功再由功的公式求得摩擦力．
13、2.0
【解析】
由图示弹簧测力计可知，其分度值为0.2N，一个大格为1N，故示数为2.0N．
14、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
三、作图题（共7分）
15、
【解析】
先将两条反射光线反向延长交于一点S′即为像的位置,再通过平面镜作出S′的对称点S，即为发光点的位置，并联接S与两个反射点画出入射光线，如图所示：
16、
【解析】
蜡烛通过凸透镜在光屏上得到了清晰的实像，是由经过透镜的光线的折射光线相交而成的，所以将入射光线与像中的烛焰尖部连接起来即可得到相应的折射光线，如图所示：
17、
【解析】
用力F把物体压在竖直墙面上静止，物体在竖直方向上受到竖直向下的重力、竖直向上的摩擦力；重力从重心竖直向下画，摩擦力从重心竖直向上画，并标出相应的符号，注意两条线段的长度相等。如图所示：
四、实验题（本大题共5小题，共20分）
18、（1）见下图：
（2）B；（3）小于； A ；3.8 ；1.52；（4）不成；灯丝电阻随温度的升高而增大
【解析】
试题分析：（1）小灯泡的额定电压为3.8V，电阻大约为10Ω，所以通过灯丝的电流约为0.38A，不超过0.6A，则电流表使用0～0.6A的量程；滑片向左移动时灯泡变亮，说明滑动变阻器接入电路的阻值减小，则A端接入了电路；
（2）小灯泡正常发光时，滑动变阻器两端的电压为6V-3.8V=2.2V，其阻值约为：，A最大电阻值不够，C能承受的最大电流不够，所以选B；
（3）当实际电压小于额定电压时，实际功率小于额定功率；此时滑片须向A端移动，减小滑动变阻器的阻值，使它分得的电压减小，而小灯泡分得的电压增大至3.8V，此时小灯泡正常发光，电流为0.4A，其额定功率为：；
（4）I﹣U图象不是直线，说明电流不电压不成正比，这是由于小灯泡的灯丝电阻不是定值，它随着温度的升高而增大．
考点：伏安法测功率
19、 B 0.2 0.76 右 不需要 灯在不同电压下的功率不同 大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
故选B；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动。
(5)灯在不同电压下的功率不同，故不需要多次测量求平均值；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的。
20、小球陷入花泥的深度 当下落高度一定时，物体的质量越大，重力势能越大 A、C 质量 无关 动 内 守恒
【解析】
（1）本实验中，小球的重力势能大小是通过小球陷入花泥的深度来反映的；
（2）比较A、B两球，下落高度和运动路径相同，B球质量大于A球质量，发现B球陷入花泥的深度更大，说明B球的重力势能较大，由此可得出结论：当下落高度一定时，物体的质量越大，重力势能越大；
（3）比较A、C两球，两球质量相同，下落路径也相同，C球的下落高度大于A球的下落高度，发现C球陷入花泥的深度更大，说明C球的重力势能较大，由此可得出结论：当物体的质量相同时，下落高度越高，物体的重力势能越大；
（4）比较C、D两球，两球的质量相同，下落高度也相同，两球的运动路径不同，但陷入花泥的深度相同，由此可得出结论：物体的重力势能与物体运动的路径无关。
（5）小球下落陷入花泥前，质量不变，高度减小，速度增大，所以将重力势能转化为动能；
陷入花泥后到小球静止过程中，小球与花泥摩擦，最终静止，将机械能转化为内能；能量在转化过程中是守恒的。
21、25.0 靠近凸透镜 缩小 照相机 40
【解析】
（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距．已知凸透镜的焦距f＝10cm，从图上看透镜在光具座刻度35.0cm处，而蜡烛在光具座10.0cm处，物距u＝35.0cm﹣10.0cm＝25.0cm，u＞2f，成倒立、缩小的实像，像距2f＞v＞f，光屏应在45.0cm与55.0cm刻度之间，应向左移动，靠近凸透镜，这是照相机的成像条件；
（2）蜡烛依然保持在光具座上的10cm处，将凸透镜和光屏分别移至25cm、55cm处，物距u＝25cm﹣10cm＝15cm，像距v＝55cm﹣25cm＝30cm，光屏上成清晰实像，根据光的折射中光路是可逆的，保持蜡烛和光屏位置不变，若想光屏上再次呈现清晰的像，物距应为30cm，即凸透镜移至10cm+30cm＝40cm刻度处．
22、 保护电路 8.9 小灯泡灯丝的电阻随温度的降低而减小
【解析】
（1）电流表与灯串联，电压表与灯并联，如下图所示：
（2）闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是保护电路。
（3）检查电路无误后，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2.5V，电流表读数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，由欧姆定律，小灯泡正常发光此时灯丝的电阻为：；
（4）根据表中数据，通过灯的电流随电压的减小而减小，根据P＝UI，灯的功率变小，灯丝的温度降低，故灯的电阻减小，即小灯泡灯丝的电阻随温度的降低而减小。
五、计算题（本大题共2小题，共13分）
23、（1）7×103m3（2）8×104Pa（3）1.25×106W
【解析】
（1）驱逐舰的排水量为：m排=7000t=7×106kg，根据阿基米德原理可知，驱逐舰所受到的浮力为： F浮=G排=m排g=7×106kg×10N/kg=7×107N。由F浮=ρgV排可得，排开水的体积：
V排===7×103m3；
（2）船底某处的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×8m=8×104Pa。
（3）本次护航中，驱逐舰匀速航行，则牵引力F=f=120000N，本次护航中牵引力所做的功：W=Fs=120000N×3×105m=3.6×1010J，驱逐舰的功率：P===1.25×106W。
24、（1）48.4Ω，（2）116s，（1）810W
【解析】
（1）电热壶的电阻：
R = U 2/P额=( 220V)2/1000W =48.4Ω
（2）水的质量：
m=ρV= =1.0×101kg/m1×1×10-1m1=1kg
水吸收的热量：
Q=cm△t =4.2×101J/（kg·℃）×1kg×（100℃-20℃）=1.16×105J
不考虑热量损失的情况下：
W电=Q
加热时间：
t= W电/P额= Q/P额=1.16×105J/1000W=116s
（1）当电压为198V时，电热壶的实际功率：
P实= U 2实/ R =(198V)2/ 48.4Ω=810W
六、综合能力题（本大题共3小题，共18分）
25、不变 蒸发 渗漏 升华
【解析】
冰雪熔化时的温度是：熔化过程中冰雪需要吸收热量．
用管道代替沟渠输水，这样做的好处是可以减少输水过程中水的蒸发和渗漏．
人们用飞机把干冰固态二氧化碳撒向天空，实施人工降雨，这是通过干冰升华，从空去中吸收热量使空气的温度降低，水蒸气液化形成小水珠．
故答案为不变蒸发，渗漏升华．
26、增大压强 刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦 两个相同的杯子，天平 下沉那一边，烧杯里装的是盐水 弹簧测力计、物体 用弹簧测力计拉着物体分别浸没在盐水和水中，比较测力计的示数，示数小的，受到的浮力大，是盐水
【解析】
（1）①小明发现妈妈切肉前总是先磨刀，是为了在压力一定时，使刀刃更薄，减小受力面积，增大压强；
②现象或厨具名称：刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦．
（2）方法一：用两个相同的杯子装相同体积的盐水和水，分别放在天平的两个托盘中，那一边下沉，说明那边是盐水；
方法二：用一个弹簧测力计下面挂一个小石块，使小石块全部浸没在盐水和水中，比较弹簧测力计的示数，示数较小的，说明浮力较大，即为盐水．
27、（1）做功；（2）比热容；2.1×105J（3）电流；保护电路；变大；（4）2.76×108；（5）4.5×105；1．
【解析】
试题分析：汽油机四冲程中的能量转化情况，吸气和排气冲程不发生能量转化，压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能．水具有较大的比热容是它常被用做冷却剂的原因；知道水的质量、水的比热容、水的温度升高值，利用公式Q吸=cm△t计算水吸收热量的多少；如图，该装置涉及到浮力、杠杆、滑动变阻器、电流表等相关知识，油面上升通过浮子和杠杆使滑动变阻器连入的电阻变小，电路中的电流变大；油面下降通过浮子和杠杆使滑动变阻器连入的电阻变大，电路中的电流变小；据此分析；如果没有定值电阻的话，则当油箱中的油越来越多的时候，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，可能会烧坏油量表；利用燃料完全燃烧放热公式Q放=qm求汽油完全燃烧放出的热量；知道轿车以90kW的恒定功率做直线运动，利用W=Pt求轿车发动机做功，再利用P=Fv求汽车牵引力，而汽车匀速行驶、受平衡力，根据二力平衡条件求汽车受到的阻力．
（1）汽油机的四个冲程是吸气、压缩、做功、排气冲程．做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能．
（2）汽车散热器用水作为冷却剂，是利用了水的比热容较大的性质；在温度从20℃升高30℃的过程中，水吸收的热量是Q吸=cm△t=4.2×103J/（kg•℃）×5kg×（30℃-20℃）=2.1×105J
（3）油量表串联在电路中，实际是一电流表；在加油时，浮子位置升高，在杠杆作用下，滑动变阻器连入电路的阻值变小，使电路中的电流变大，电流表示数变大，油量表示数变大；R′的作用是可以防止电路中的电流过大而烧坏仪表，保护电路．
（4）Q放=qm=4.6×107J/kg×6kg=2.76×108J；
（5）轿车的功率P=90kW=9×104W，轿车发动机做功：W=Pt=9×104W×5s=4.5×105J；
由图示知轿车匀速运动时的速度是v=30m/s；P=Fv，轿车运动过程中受到的阻力：f=F==1N．
考点： 热量的计算、功的计算
实验次数
1
2
3
4
5
6
发光情况
明亮
较亮
不很亮
较暗
微光
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
电流I/A
0.26
0.24
0.21
0.19
0.16
电阻R/Ω
8.1
7.1
6.2
4.7
3.1
选用的器材
现象与结论
方法一
_____
_____
方法二
_____
_____
