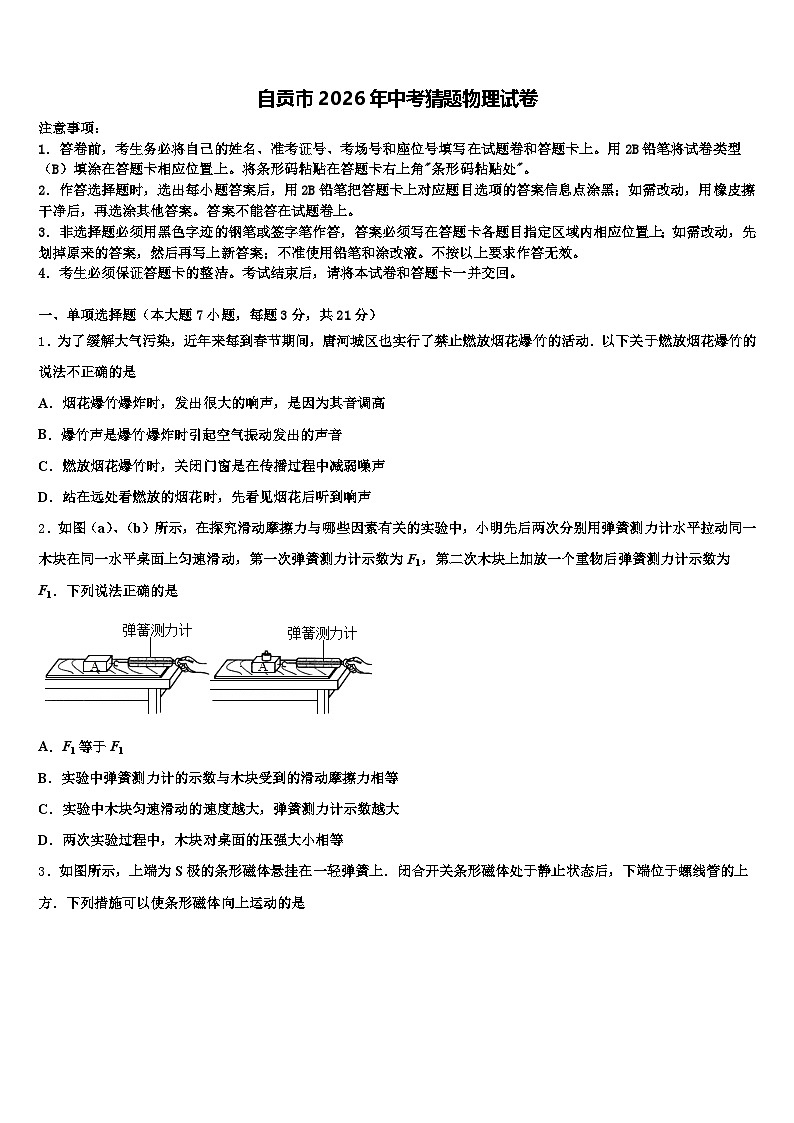

自贡市2026年中考猜题物理试卷（含答案解析）

这是一份自贡市2026年中考猜题物理试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．为了缓解大气污染，近年来每到春节期间，唐河城区也实行了禁止燃放烟花爆竹的活动．以下关于燃放烟花爆竹的说法不正确的是
A．烟花爆竹爆炸时，发出很大的响声，是因为其音调高
B．爆竹声是爆竹爆炸时引起空气振动发出的声音
C．燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声
D．站在远处看燃放的烟花时，先看见烟花后听到响声
2．如图（a）、（b）所示，在探究滑动摩擦力与哪些因素有关的实验中，小明先后两次分别用弹簧测力计水平拉动同一木块在同一水平桌面上匀速滑动，第一次弹簧测力计示数为F1，第二次木块上加放一个重物后弹簧测力计示数为F1．下列说法正确的是
A．F1等于F1
B．实验中弹簧测力计的示数与木块受到的滑动摩擦力相等
C．实验中木块匀速滑动的速度越大，弹簧测力计示数越大
D．两次实验过程中，木块对桌面的压强大小相等
3．如图所示，上端为S极的条形磁体悬挂在一轻弹簧上．闭合开关条形磁体处于静止状态后，下端位于螺线管的上方．下列措施可以使条形磁体向上运动的是
A．滑片P向右缓慢移动
B．在螺线管中插入铁芯
C．增大电源电压
D．将a、b间电源的正负极对换位置
4．下列现象中属于光的色散现象的是( )
A．透过树丛的光束B．平面镜中蜡烛的像
C．用鱼叉叉水中的鱼D．透过三棱镜的太阳光
5．如图所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是
A．人拉绳做功的功率为75W B．滑轮组的机械效率为80%
C．动滑轮重为100N D．绳子自由端移动的速度为0.3m/s
6．关于声现象，下列说法正确的是（ ）
A．只要物体振动，人们就能听到声音
B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同
C．学校周边“禁止鸣笛”，是在声源处控制噪声
D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量

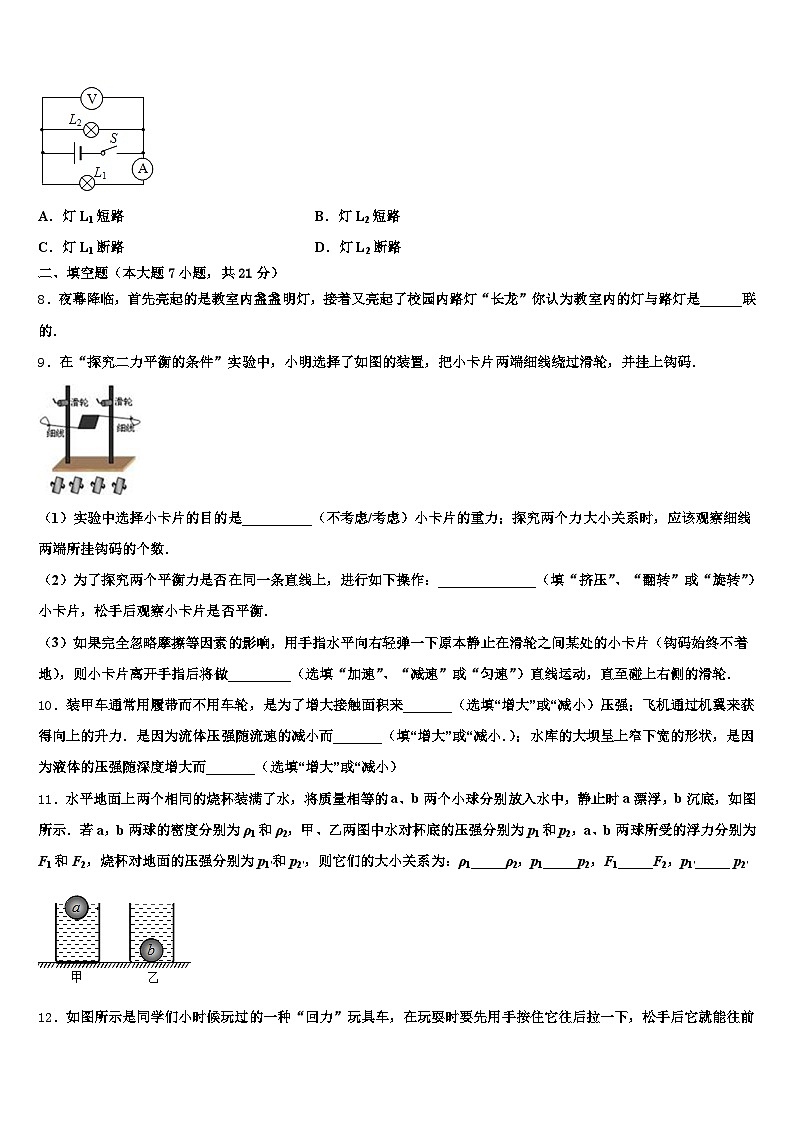

7．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路
二、填空题（本大题7小题，共21分）
8．夜幕降临，首先亮起的是教室内盏盏明灯，接着又亮起了校园内路灯“长龙”你认为教室内的灯与路灯是______联的．
9．在“探究二力平衡的条件”实验中，小明选择了如图的装置，把小卡片两端细线绕过滑轮，并挂上钩码．
（1）实验中选择小卡片的目的是__________（不考虑/考虑）小卡片的重力；探究两个力大小关系时，应该观察细线两端所挂钩码的个数．
（2）为了探究两个平衡力是否在同一条直线上，进行如下操作：______________（填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡．
（3）如果完全忽略摩擦等因素的影响，用手指水平向右轻弹一下原本静止在滑轮之间某处的小卡片（钩码始终不着地），则小卡片离开手指后将做_________（选填“加速”、“减速”或“匀速”）直线运动，直至碰上右侧的滑轮．
10．装甲车通常用履带而不用车轮，是为了增大接触面积来_______（选填“增大”或“减小）压强；飞机通过机翼来获得向上的升力．是因为流体压强随流速的减小而_______（填“增大”或“减小．）；水库的大坝呈上窄下宽的形状，是因为液体的压强随深度增大而_______（选填“增大”或“减小）
11．水平地面上两个相同的烧杯装满了水，将质量相等的a、b两个小球分别放入水中，静止时a漂浮，b沉底，如图所示．若a，b两球的密度分别为ρ1和ρ2，甲、乙两图中水对杯底的压强分别为p1和p2，a、b两球所受的浮力分别为F1和F2，烧杯对地面的压强分别为p1′和p2′，则它们的大小关系为：ρ1_____ρ2，p1_____p2，F1_____F2，p1′_____ p2′
12．如图所示是同学们小时候玩过的一种“回力”玩具车，在玩耍时要先用手按住它往后拉一下，松手后它就能往前跑．“用手按住它往后拉一下”是存贮了_____能，“松手后它就能往前跑”，此时又转化为_____能．
13．在原子内部，核外电子绕原子核运动会形成一种环形电流，该环形电流产生的磁场使物质微粒（原子）的两侧相当于两个磁极．若图中箭头表示的是电子绕原子核运动的方向，则环形电流的右侧应为______极（选填“N”或“S”）．
14．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．
三、作图题（共7分）
15．如图所示，当闭合开关S时，标出通电螺线管的N、S极．并标出它上面静止时的小磁针的N、S极
16．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
17．如图所示，在图中根据平面镜成像的特点作出三角形ABC在平面镜中的像。
四、实验题（本大题共5小题，共20分）
18．如图所示是小明“探究影响滑动摩擦力大小的因素”的实验。铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动。
（1）比较(甲)、(乙)两图，可得到的结论是_____________________________________.
（2）图(乙)、(丙)中铜块和木块叠在一起的目的是使____________相同。
（3）若物体做减速直线运动，弹簧测力计读数____________（填“大于”“等于”或“小于”）摩擦力；
（4）实验时，小明先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉动物体沿水平方向做匀速直线运动，则测出的摩擦力______（填“大于”“等于”或“小于”）实际摩擦力；
（5）图丁是对实验进行的改进方案，请简单评价方案改进后的两个优点：____________。
19．某物理实验小组在探究“影响重力势能大小的因素”时，提出了如下猜想：
猜想一：重力势能的大小可能与物体的质量有关；
猜想二：重力势能的大小可能与物体所在的高度有关；
猜想三：重力势能的大小可能与物体的运动路径有关。
为了验证猜想，他们准备了如下实验器材：花泥（易产生塑性形变）若干块，刻度尺一把体积相同、质量为m的小球3个和质量为2m的小球一个。所用实验装置如图1、所示（图2）中，小球在光滑管道中运动的能量损失不计）。实验中均让小球从图中高度自由下落，待小球静止后，分别用刻度尺测出小球陷入花泥的深度。请你根据图中实验情景完成下列内容：
本实验是通过观察_____来判断重力势能大小的；比较A、B两球，由此可得出结论：_____；比较_____两球，可得出结论：当物体_____相同时，高度越高，物体具有的重力势能越大；比较C、D两球，可得出：物体的重力势能与物体运动的路径_____（选填“有关”或“无关”）；小球下落陷入花泥前，将重力势能转化为_____能，陷入花泥后到小球静止过程中，将机械能转化为_____能，能量在转化过程中是_____的（选填“守恒”或“不守恒”）
20．小晋在实验室利用天平（含砝码）、量筒、烧杯和细线等器材，对某种合金和水的密度进行了探究：
（1）小晋首先对该种合金材料制成的不同合金块进行探究。
①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1A所示，则应将平衡螺母向_____（选填“左”或“右”）端调节；
②图1B是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为_____g；
③图1C是他用量筒测量②中合金块体积的情景，则该合金块的体积是_____cm3；
④通过上述探究，则该合金块的密度是为_____g/cm3。
（2）小晋接着对水进行探究，描绘出质量与体积的关系图线如图1D中甲所示。他分析后发现，由于误将烧杯和水的总质量当成了水的质量，导致图线甲未经过坐标原点。由此推断：水的质量与体积的关系图线应是_____（选填图D中“乙”、“丙”或“丁”）。
（3）小晋还想用“排水集气法”探究空气密度，装置如图2所示。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h，此时瓶内气压（________）选填“大于”、“等于”或“小于”）瓶外气压，瓶内空气密度等于瓶外空气密度；
⑦利用密度公式算出集气瓶内空气密度。则空气密度的表达式为ρ＝_____。（用所测物理量表示）
21．学习了阿基米德原理的知识后，小宇同学自己设计实验完成“探究浮力的大小跟排开液体所受重力的关系”，请你完成下列相关过程中空格处的内容．
（一）实验器材：除量筒，金属块，细线，水等器材外，还必须要的器材是___．
（二）实验步骤：
（1）在弹簧测力计下端用细线悬挂一块金属块，静止时，记下测力计的示数F1及金属块所受的重力G，则F1 _____G（选填“大于”、“等于”或“小于”）．
（2）在量筒中倒入适量的水，记下水面的示数V1 ．这里适量的水是指________．
（3）将金属块完全浸没在量筒的水中，记下此时量筒中水面的示数V2和弹簧测力计的示数F2 ．
（三）分析与交流：
（1）弹簧测力计的两次示数差（F1﹣F2）表示________________；
（2）量筒中水面两次示数差（V2﹣V1）表示____________；
（3）如果实验操作正确且排除实验过程中的误差，可以得到两者（F1﹣F2）与（V2﹣V1）之间的关系式为：____________________（水的密度用ρ水表示）．
22．如图1所示，是研究“磁场对通电导体的作用”的实验．
（1）开关闭合后，通电导体a从静止向右运动．这说明磁场对通电导体有______的作用．
（2）仅把磁体左右换位，如图2所示．开关闭合后，通电导体a是否会向右运动？
答:____________．原因是____________________________________________．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应把图1的电路如何改装?
答:______________________．
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1＝10Ω，R2＝15Ω，电流表的量程为0.6A．
（1）S，S1闭合，S2断开时，滑动变阻器的滑片P滑到a端，此时电压表的示数为多少？
（2）S、S2闭合，S1断开时，求电路允许消耗的最大功率
24．一辆氢气动力试验汽车的质量为1.5t，10min内汽车在平直路面上匀速行驶了1.2×104m．此过程汽车发动机产生的牵引力为1.0×101N，汽车发动机的效率为50%（氢气的热值取1.5×l08J/kg，g取10N/kg）．求：
（1）牵引力做功的功率；
（2）试验过程消耗了多少kg的氢气．
（1）常温常压下氢气的密度约为0.9kg/m1，请计算：消耗的这些氢气常温常压下体积为多少m1．（本小问结果保留一位小数）
六、综合能力题（本大题共3小题，共18分）
25．机翼的横截面设计成如图所示的形状，是利用了什么原理，为飞机提供升力？
26．如图甲是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1（是一个定值电阻）和热敏电阻Rx，只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。
若分别把电热丝R1和热敏电阻Rx单独接入某电源电路中，它们的电流随电压的变化曲线是图乙中A、B、C中的两条。可知R1的阻值是_____Ω，饮水器的正常加热功率是_____W。为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，热敏电阻Rx应选择图乙中的_____（选填图象中的字母）。在使用过程中，发现饮水器内的水实际加热到90℃就自动切断了加热电路，为了使水能在加热至沸腾后才能自动切断加热电路，可将滑动变阻R2的滑片向_____调节。已知该饮水器装有10kg水，在实际使用中发现，当只有饮水器接入电路中时，它将水从20℃加热到100℃的过程中，电能表的转盘转了3000转，则该饮水器加热过程中的热效率是_____（保留小数点后一位）。（电能表参数“2500revs/kW•h”，水的比热容为4.2×103J/（kg•℃））
27．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“8V 4W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为8V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
灯泡L正常发光时的电阻多大？滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、烟花爆竹爆炸时，很远的地方都能听到响声，是因为其响度大，故A错误；
B、物体由于振动产生声音，爆竹声是爆竹爆炸时引起空气振动发出的声音，故B正确；
C、燃放烟花爆竹时，关闭门窗是在传播过程中减弱噪声，故C正确；
D、烟花和声音是同时产生的，光在空气中的传播速度是3×108m/s，声音在空气中的传播速度是340m/s，所以先看到烟花后听到声音，故D正确．
2、B
【解析】
A、滑动摩擦力的大小与压力大小、接触面的粗糙程度有关，两图中，接触面的粗糙程度相同，但压力不同，故摩擦力不同，两次弹簧测力计的示数不同，故A错误；
B、在探究滑动摩擦力与哪些因素有关的实验中，应匀速拉动木块，此时摩擦力和拉力是一对平衡力，大小相等，故B正确；
C、滑动摩擦力的大小与速度大小无关，实验中木块匀速滑动的速度变大，摩擦力不变，测力计示数不变，故C错误；
D、两次实验过程中，接触面积相同，但压力不同，根据p=可知压强不同，故D错误。
3、D
【解析】
根据题中“下列措施可以使条形磁体向上运动的是……”可知，本题考查磁极间的相互作用规律和影响电磁铁磁性强弱的因素．根据影响电磁铁磁性强弱的因素及运用安培定则判断通电螺线管的极性的方法进行分析判断．
【详解】
A．闭合开关，根据安培定则可知，通电螺线管的上端为S极，异名磁极相互吸引，条形磁体向下运动．滑片P向右缓慢移动，滑动变阻器连入电路的阻值减小，电路中电流增大，螺线管磁性增强，使条形磁体的吸引力增大，所以条形磁体继续向下运动，故A错误．
B．在螺线管中插入铁芯，电磁铁磁性增强，使条形磁体的吸引力增大，所以条形磁体继续向下运动，故B错误．
C．增大电源电压，电路中的电流变大，电磁铁磁性增强，使条形磁体的吸引力增大，所以条形磁体继续向下运动，故C错误．
D．将a、b间电源的正负极对换位置，根据安培定则可知，通电螺线管的上端为N极，同名磁极相互排斥，条形磁体向上运动，故D符合题意．
4、D
【解析】
A．透过树丛的光束说明光是沿直线传播的，故与题意不符；
B．平面镜中蜡烛的像，属于平面镜成像，是由于光的反射形成的，故与题意不符．
C．从水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的鱼的虚像，比实际位置偏高，所以用鱼叉叉水中的鱼时应向下查，故与题意不符；
D．当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，符合题意．
5、C
【解析】
由图可知，滑轮组绳子的股数n=3，物体上升的速度为0.1m/s，所以绳子自由端移动速度v=3×0.1m/s=0.3m/s，人拉绳做功的功率P=Fv=250N×0.3m/s=75W，故A正确；
滑轮组的机械效率，故B正确；
由得，，故C错误，符合题意为答案；
由n=3可得，v绳=3v物=3×0.1m/s=0.3m/s，故D正确。
6、C
【解析】
A. 声音由物体的振动产生，但物体振动时，其频率可能不在人的听觉范围内，所以人们可能是听不到此声音的，故A错误；
B. 音色是发声体特有的特征，可以用来区分声源，所以人们能分辨蛙声和蝉鸣，是因为它们的音色不同，故B错误；
C. 学校周边“禁止鸣笛”，是在声源处控制噪声，故C正确；
D. 人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误；
故选C．
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
7、D
【解析】
A、如果灯泡L1短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零，不符合题意；
C、如果灯泡L1断路，不发光；电流表断路，电流表无示数，不符合题意；
D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，符合题意．
二、填空题（本大题7小题，共21分）
8、并
【解析】
教室内的灯和校园内路灯在工作时互不影响，所以这些灯的连接方式为并联．
9、不考虑 旋转 匀速
【解析】
(1)由于小卡片的质量很小，重力远小于卡片受到的拉力，所以其重力可以不考虑；
(2)为了探究两个平衡力是否在同一条直线上，应控制拉力大小相等，不在一条直线上，所以在卡片两端挂同样多的钩码，旋转小卡片松手并观察小卡片的运动情况。
(3)用手指水平向右轻弹一下原本静止在滑轮之间某处的小卡片，小卡片会向右运动，手不施力之后，它受到平衡力，所以继续保持匀速直线运动状态，直至碰上右侧的滑轮。
10、减小 增大 增大
【解析】
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．伯努利原理告诉我们：流体在流速大的地方压强小、却在流速小的地方压强大．液体的压强随着深度的增加而增大．
【详解】
装甲车通常用履带而不用车轮，是为了在压力一定时，通过增大受力面积来减小压强；根据流体压强和流速的关系可知，飞机通过机翼来获得向上的升力，是因为流体压强随流速的减小而增大；水库的大坝呈上窄下宽的形状，是因为液体的压强随深度增大而增大．
此题考查压强的相关知识，平时学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力．
11、＜ ＝ ＞ ＜
【解析】
[1]由图知道，a在甲中漂浮，即a密度小于水 的密度；b在乙中下沉，即说明b密度大于水的密度，所以，b的密度大于a的密度；
[2]甲、乙两个完全相同的烧杯装满了水，a、b两个小球分别放入水中后，水的深度h仍然相同，根据p＝ρgh知道，水对烧杯底部的压强相等，即：p1＝p2；
[3]由于两球质量相等，所以重力相等，当静止时a漂浮，b沉底，所以F1 等于球的重力，F2小于球的重力，所以F1＞F2；
[4]烧杯对水平面的压力等于烧杯、水、小球的总重．两个相同烧杯重相同；两小球重相同；两个相同的烧杯装满了水，放入小球后a浮力大于b，所以a排出的水重，所以，a烧杯对水平面的压力小，受力面积相同，压力小的压强小，所以p1′＜p2′．
12、弹性势 动
【解析】
“用手按住它往后拉一下”使玩具车内的弹簧发生弹性形变，储存了弹性势能，松手后，发生形变的弹簧恢复原状，弹性势能变小，松手后它就能往前跑，玩具车具有动能，说明弹性势能转化为动能．
13、N
【解析】
物理学上规定，正电荷定向移动的方向为电流的方向，所以图中电流的方向与电子绕原子核运动的方向相反．利用安培定则，伸开右手让四指弯曲的方向与电流的方向一致，大拇指所指的那端（环形电流的右端）为N极，则环形电流的左侧应为S极．
14、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
三、作图题（共7分）
15、
【解析】
根据电源确定螺线管中电流的方向从左端注入，右端流出，再利用安培定则，即用右手握住导线，让四指指向电流方向，则大拇指指向右端，即螺旋管的右端为N极，左端为S极．
当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为N极，右端为S极，如图：
16、
【解析】
在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．
17、
【解析】
作A点关于镜面的对称点A′；作B点关于镜面的对称点B′；作C点关于镜面的对称点C′；用虚线连接A′B′，B′C′，A′C′，△A′B′C′就是△ABC在平面镜MN中的像。如图所示：
点睛：依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是△ABC在镜中的像。
四、实验题（本大题共5小题，共20分）
18、在接触面粗糙程度一定时，压力越大，滑动摩擦力越大压力小于小于测力计静止，方便读数或木板不用做匀速直线运动
【解析】
用弹簧测力计拉着物体做匀速直线运动时，拉力和摩擦力是一对平衡力，由二力平衡可知，测力计的示数等于滑动摩擦力的大小；
比较甲、乙两图，接触面的粗糙程度相同，压力不同，而且压力越大，测力计的示数越大，摩擦力越大，可得到的结论是：在接触面粗糙程度一定时，压力越大，滑动摩擦力越大；
研究摩擦力大小与接触面粗糙程度有关系时，要控制物体间的压力相同，图乙、丙中铜块和木块叠在一起的目的是为了使压力相同；
因接触面粗糙程度不变，压力大小不变，故摩擦力大小，若物体做减速直线运动，则拉力变小，故弹簧测力计读数小于摩擦力；
因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小。
图丁中，物体静止，物体受到的测力计拉力与木板对其施加的摩擦力为一对平衡力，故测力计静止，方便读数或木板不用做匀速直线运动。
19、小球陷入花泥的深度 当下落高度一定时，物体的质量越大，重力势能越大 A、C 质量 无关 动 内 守恒
【解析】
（1）本实验中，小球的重力势能大小是通过小球陷入花泥的深度来反映的；
（2）比较A、B两球，下落高度和运动路径相同，B球质量大于A球质量，发现B球陷入花泥的深度更大，说明B球的重力势能较大，由此可得出结论：当下落高度一定时，物体的质量越大，重力势能越大；
（3）比较A、C两球，两球质量相同，下落路径也相同，C球的下落高度大于A球的下落高度，发现C球陷入花泥的深度更大，说明C球的重力势能较大，由此可得出结论：当物体的质量相同时，下落高度越高，物体的重力势能越大；
（4）比较C、D两球，两球的质量相同，下落高度也相同，两球的运动路径不同，但陷入花泥的深度相同，由此可得出结论：物体的重力势能与物体运动的路径无关。
（5）小球下落陷入花泥前，质量不变，高度减小，速度增大，所以将重力势能转化为动能；
陷入花泥后到小球静止过程中，小球与花泥摩擦，最终静止，将机械能转化为内能；能量在转化过程中是守恒的。
20、左 34 5 6.8 丙 等于
【解析】
（1）①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，左盘高，则应将平衡螺母向左侧调节；
②标尺的分度值为0.5g，所测合金质量为m＝20g+10g+4g＝34g；
③水的体积为10cm3，水和合金总体积为15cm3，则合金的体积为V＝15cm3﹣10cm3＝5cm3；
④由以上数据可得合金的密度为；
（2）水的密度不变，即其质量与体积的比值不变，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，故应该是丙曲线；
（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等；
原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；
排出空气的体积V＝Sh；
则空气的密度为：。
21、弹簧测力计 等于 金属块能全部没入且不接触筒底 金属块所受的浮力 金属块排开水的体积（或说金属块的体积） F1﹣F2=ρ水g（V2﹣V1）
【解析】
（一）因为“探究浮力的大小跟排开液体所受重力的关系”，所以，实验器材除了量筒、金属块、细线和水外，还需要用弹簧测力计测量物体的重力和浸没水中时弹簧测力计的示数；
（二）（1）在弹簧测力计下端用细线悬挂一块金属块，由于静止时，拉力与重力是一对平衡力，所以，F1 等于G；
（2）在量筒中倒入适量的水，这里适量的水是指：金属块能全部没入且不接触筒底；
（三）（1）由称重法知道，物体受到的浮力等于物体的重力减掉浸没水中时弹簧测力计的示数，即F浮=F1 -F2；
（2）根据实验过程知道，量筒中水面两次示数差（V2 -V1 ）表示金属块排开水的体积；
（3）根据 和G=mg知道，金属块排开水所受重力的表达式是：G排=m排g=ρ水gV排 =ρ水g（V2 -V1 ），又因为F浮 =G排，所以，（F1﹣F2）与（V2﹣V1）之间的关系式是：F1﹣F2=ρ水g（V2﹣V1）．
22、力 会 磁场和电流的方向都不变，受力方向不变，仍按原来方向向右运动 把电源正负极接线反接
【解析】
（1）通电导体周围存在磁场，这个磁场与磁体的磁场相互作用，使通电导体受力改变运动状态开始运动．
（2）通电导体在磁场中受到力的作用，这个力的方向与磁场方向和导体中的电流方向有关．仅把磁体左右换位，没有改变磁场方向，导体中电流方向也不变，所以通电导体a仍然会向右运动．
（3）若要研究“通电导体的受力方向与电流方向的关系”，应控制磁场方向不变、改变导体中的电流方向．所以只把图1的电路电源两极对调即可．
五、计算题（本大题共2小题，共13分）
23、（1）8V；（2）7.2W．
【解析】
（1）S，S1闭合，S2断开时，R1与滑动变阻器R3串联，滑动变阻器的滑片P滑到a端电阻最大，电流表测电路中的电流，电压表测R3的电压，根据串联电阻的规律和欧姆定律，
I3＝I＝＝＝0.4A，
由欧姆定律，电压表的示数为
U3＝I3×R3＝0.4A×20Ω＝8V；
（2）S、S2闭合，S1断开时，若P在b端时，为R2的简单电路，电路中的电流为：
I＝＝＝0.8A＞0.6A，电流表的量程为0.6A，所以最大电流为I最大＝0.6A，
P最大＝UI最大＝12V×0.6A＝7.2W．
24、（1）2×104W；（2）0.16kg；（1）0.2
【解析】
(1)牵引力所做的功：W=F牵s=1.0×101N×1.2×104m=1.2×107J；
牵引力做功的功率： ；
(2) 由可得氢气完全燃烧放出的热量：Q放=，
消耗的氢气：；
(1) 消耗的这些氢气常温常压下体积．
答：（1）牵引力做功的功率是2×104W；
（2）试验过程消耗了0.16kg的氢气；
（1）耗的这些氢气常温常压下体积为0.2m1．
六、综合能力题（本大题共3小题，共18分）
25、见解析
【解析】
飞机的机翼上方突起，下方平直。这样形状当飞机启动后，机翼上方空气流速快，空气压强小，空气压力方向向下；机翼下方空气流速慢，空气压强大，空气压力方向向上。两个压力形成一个向上的合力，为飞机提供升力，当升力达到一定程度后，飞机就可以腾空而起。
26、10 4840 C 左 77.8%
【解析】
（1）因为R1是定值电阻，则通过R1的电流与它两端电压成正比，其I﹣U图象为过原点的倾斜直线，所以图像中B为定值电阻R1的电流随电压的变化曲线；结合欧姆定律，取图像中点（10V，1.0A）可得，R1的阻值为R1＝＝＝10Ω，其正常工作时的功率为P＝＝＝4840W。
（2）为了使饮水器在水加热至沸腾后能自动切断加热电路，则应使继电器开关S2断开，应减弱电磁铁的磁性，根据影响电磁铁磁性强弱的因素可知应减小控制电路中的电流，由欧姆定律可知此时热敏电阻的阻值应变大，即热敏电阻Rx的阻值应随温度升高而变大，图乙中C曲线反映了电阻的阻值随温度升高（两端电压越高，电流越大，产生热量越多，温度就越高）而变大的特性，故选C；若要饮水器内的水加热到90℃还能继续加热，即继电器开关S2仍然是闭合的，需要增强电磁铁的磁性，应增大此时控制电路中的电流，由欧姆定律可知应减小控制电路的总电阻，而温度为90℃时热敏电阻的阻值是一定的，所以应减小滑动变阻器R2的阻值，即R2的滑片向左调节。
（3）水吸收的热量为Q吸＝c水m△t＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J。电能表转盘转3000r饮水器消耗的电能为W＝＝1.2kW•h＝1.2×3.6×106J＝4.32×106J。则饮水器的热效率为η＝＝=77.8%。
27、（1）16Ω；（2）0.66W；（3）串联一个2Ω的电阻．
【解析】
试题分析：由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻；
（2）已知滑片在某一点时电压表和电流表的示数，然后灯泡的额定电流比较确定灯泡的发光情况，并根据欧姆定律的变形公式求出R1两端电压，再根据串联电路电压的特点求出电源电压；当P在最右端时，根据欧姆定律的变形公式求出R1两端电压，再利用串联电路电压的特点求出灯泡两端电压，最后利用P=UI求出灯泡的实际功率；
（3）根据题意确定滑动变阻器的位置，然后根据欧姆定律的变形公式求出电路中的总电阻，最后根据串联电路电阻的特点求出串联电阻的阻值．
解：
由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压，电流表测电路中的电流．
（1）由P=可得，灯泡正常发光时的电阻：
RL===16Ω；
（2）由P=UI可得，灯泡正常发光时的电流：
IL===0.5A，
P在某一位置时，U2=1V，I=0.5A，则此时灯泡正常发光，并且灯泡两端电压为8V，
由I=可知，电阻R1两端电压：U1=IR1=0.5A×6Ω=3V，
串联电路中总电压等于各分电压之和，
所以电源的电压：U=UL+U1+U2=8V+3V+1V=12V；
当P在最右端时，U2′=8V，I′=0.3A，
则电阻R1两端电压：U1′=I′R1=0.3A×6Ω=1.8V，
灯泡两端的实际电压：UL′=U﹣U1′﹣U2′=12V﹣1.8V﹣8V=2.2V，
灯泡的实际功率：PL′=UL′IL′=2.2V×0.3A=0.66W；
（3）根据题意可知，滑片P在最左端时，灯泡正常发光，
此时电路中的总电阻：R===24Ω，
所以需要在电路中串联定值电阻的阻值：R′=R﹣RL﹣R1=24Ω﹣16Ω﹣6Ω=2Ω．
答：（1）灯泡L正常发光时的电阻是16Ω；
（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率为0.66W；
（3）在电路中串联一个2Ω的电阻．
