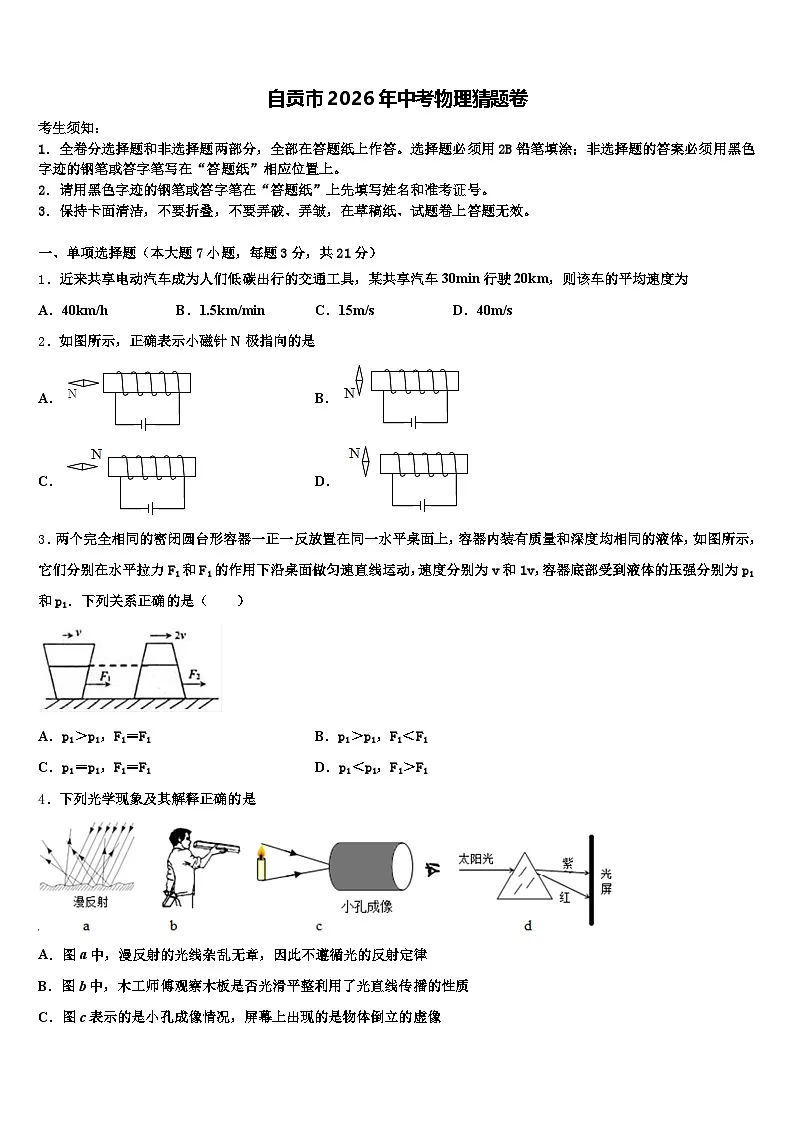

自贡市2026年中考物理猜题卷（含答案解析）

这是一份自贡市2026年中考物理猜题卷（含答案解析），共17页。试卷主要包含了下列光学现象及其解释正确的是，小明为养鸡场设计报警电路，著名的“木桶理论”告诉我们等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．近来共享电动汽车成为人们低碳出行的交通工具，某共享汽车30min行驶20km，则该车的平均速度为
A．40km/hB．1.5km/minC．15m/sD．40m/s
2．如图所示，正确表示小磁针N极指向的是
A．B．
C．D．
3．两个完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，容器内装有质量和深度均相同的液体，如图所示，它们分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动，速度分别为v和1v，容器底部受到液体的压强分别为p1和p1．下列关系正确的是（ ）
A．p1＞p1，F1＝F1B．p1＞p1，F1＜F1
C．p1＝p1，F1＝F1D．p1＜p1，F1＞F1

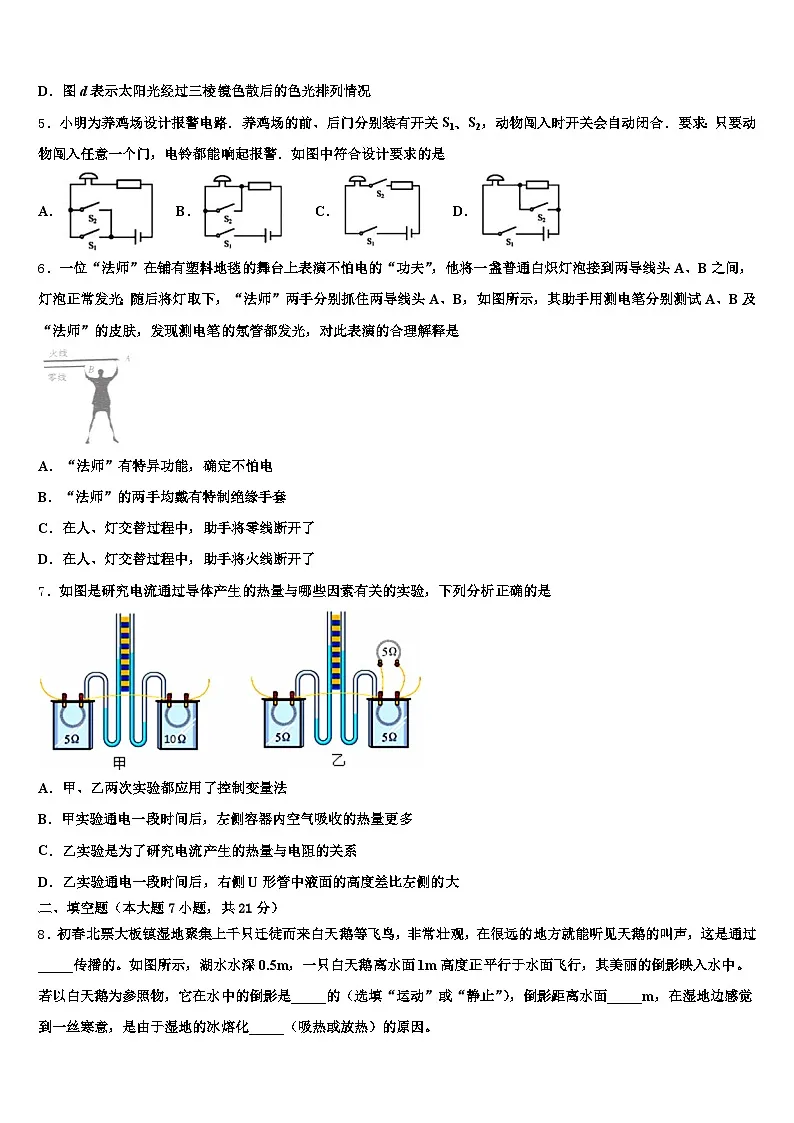

4．下列光学现象及其解释正确的是
A．图a中，漫反射的光线杂乱无章，因此不遵循光的反射定律
B．图b中，木工师傅观察木板是否光滑平整利用了光直线传播的性质
C．图c表示的是小孔成像情况，屏幕上出现的是物体倒立的虚像
D．图d表示太阳光经过三棱镜色散后的色光排列情况
5．小明为养鸡场设计报警电路．养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合．要求：只要动物闯入任意一个门，电铃都能响起报警．如图中符合设计要求的是
A．B．C．D．
6．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光，对此表演的合理解释是
A．“法师”有特异功能，确定不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
7．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．甲、乙两次实验都应用了控制变量法
B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
二、填空题（本大题7小题，共21分）
8．初春北票大板镇湿地聚集上千只迁徒而来白天鹅等飞鸟，非常壮观，在很远的地方就能听见天鹅的叫声，这是通过_____传播的。如图所示，湖水水深0.5m，一只白天鹅离水面1m高度正平行于水面飞行，其美丽的倒影映入水中。若以白天鹅为参照物，它在水中的倒影是_____的（选填“运动”或“静止”），倒影距离水面_____m，在湿地边感觉到一丝寒意，是由于湿地的冰熔化_____（吸热或放热）的原因。

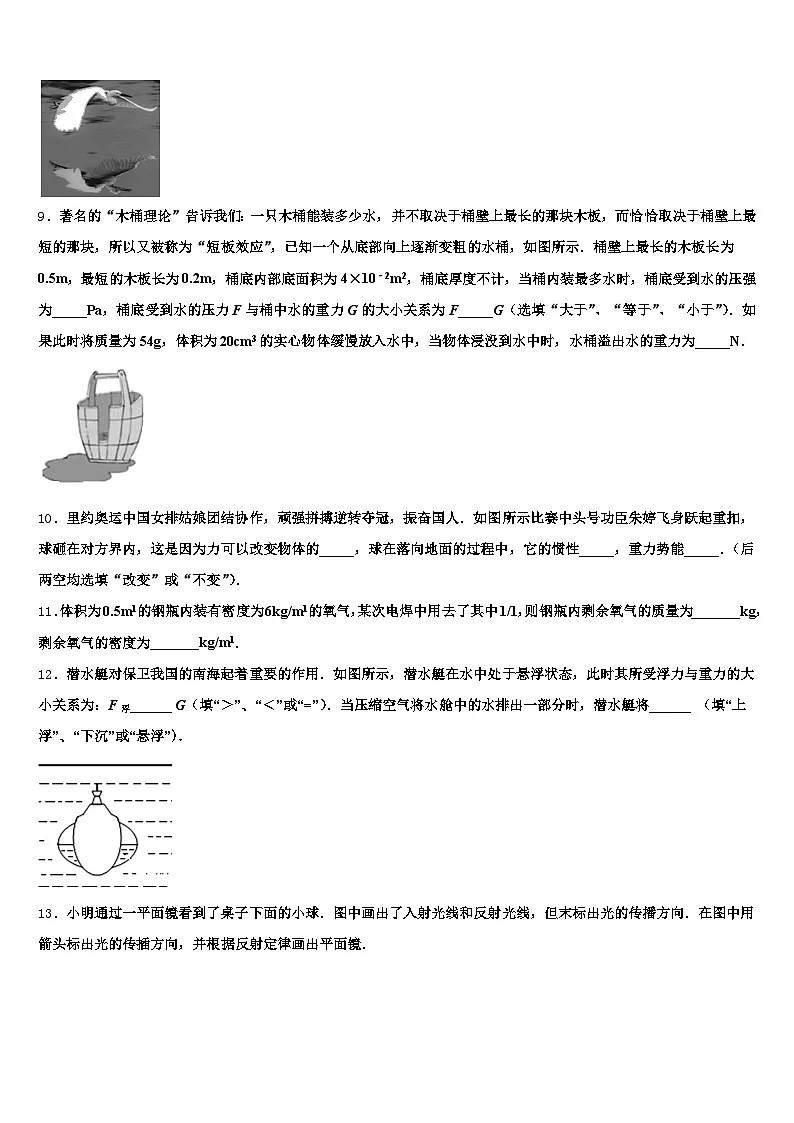

9．著名的“木桶理论”告诉我们：一只木桶能装多少水，并不取决于桶壁上最长的那块木板，而恰恰取决于桶壁上最短的那块，所以又被称为“短板效应”，已知一个从底部向上逐渐变粗的水桶，如图所示．桶壁上最长的木板长为0.5m，最短的木板长为0.2m，桶底内部底面积为4×10﹣2m2，桶底厚度不计，当桶内装最多水时，桶底受到水的压强为_____Pa，桶底受到水的压力F与桶中水的重力G的大小关系为F_____G（选填“大于”、“等于”、“小于”）．如果此时将质量为54g，体积为20cm3的实心物体缓慢放入水中，当物体浸没到水中时，水桶溢出水的重力为_____N．
10．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人．如图所示比赛中头号功臣朱婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的_____，球在落向地面的过程中，它的惯性_____，重力势能_____．（后两空均选填“改变”或“不变”）．
11．体积为0.5m1的钢瓶内装有密度为6kg/m1的氧气，某次电焊中用去了其中1/1，则钢瓶内剩余氧气的质量为_______kg，剩余氧气的密度为_______kg/m1．
12．潜水艇对保卫我国的南海起着重要的作用．如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮______ G（填“＞”、“＜”或“=”）．当压缩空气将水舱中的水排出一部分时，潜水艇将______ （填“上浮”、“下沉”或“悬浮”）．
13．小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据反射定律画出平面镜．
14．青藏铁路是世界海拔最高的高原铁路，其路基两傍树立着一根根热棒（如图所示），热棒的一端插入地下的冻土层，热棒里密封有特殊的液体。当冻土层温度升高时，这种液体就会______（填物态变化的名称）成气体______（“吸收”“放出”）热量，对冻土进行降温，保证路基的安全。
三、作图题（共7分）
15．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）
16．请在图中画出射向凹透镜的光线，完成光路．
17．图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线
四、实验题（本大题共5小题，共20分）
18．李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向_____（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡．当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为_____N．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐_____（选填“增大”、“减小”、“不变”或者“不确定”）．
19．小文在探究“电流跟电压的关系”时，连接了如图所示的电路，实验中需要控制___________不变，改变电压.在此电路基础上，不增减器材，改变电压的操作是：闭合开关，_______________.
20．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图甲所示．
(1)要用电压表测量小灯泡两端的电压，电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．
（________）
（2）实验过程中，当电压表示数为2.1 V时，为使小灯泡正常发光，小明接下来的操作应是：_____ 。
（3）小明又想测出另一未知电阻Rx的阻值，若手边只有一个电源（电压未知），一个电压表，一个开关、一个已知阻值的电阻R0，导线若干，如何测出未知电阻Rx？（电压表接入电路后不能拆卸）
①画出电路图
（________）
②写出实验步骤_________
③用测得物理量写出Rx的表达式 _________
21．物理实验探究：
（1）探究一：晓丽在研究动能Ek与m、v关系的实验中，是用小球去撞击木块，并通过木块_____来反映动能的大小，这种方法叫做_____法（选填“控制变量法”“类比法”“转换法”）．她查阅资料得知：Ek与m、v的关系是Ek＝mv1．
（1）探究二：如图所示，将两个相同的小车分别放在两个相同的管道中，然后让速度相等的风和水流分别通过这两个管道1s，小车分别被推动一段距离，实验记录如下：
①在相同的时间内，相同的面积上，小车从两种不同的能源上获得的能量_____．（选填“相同”或“不同”）在单位时间内、单位面积上从某种能源中所能得到的能量叫做能流密度．这是评价能源优劣的重要指标之一．一般地说，水能的能流密度比风能的能流密度_____．
②若水的流速为v，密度是ρ，请你推导出水能的能流密度A的表达式__________．
22．（1）小强想测量一个底面积为10 cm2的长方体木块的密度．他用刻度尺测量木块的高，如图甲所示，则木块高________cm．用托盘天平测量木块的质量，调节天平时，先将游码移至标尺“0”刻度线，再调节平衡螺母，使指针对准分度盘的中央刻度线．当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为___________ g，密度为____________ kg/ m1．
（2）如图所示为“探究平面镜成像特点”的实验装置图，现有茶色玻璃板和透明玻璃板，实验时应透择________来代替平面镜．实验时，选择两支相同的蜡烛，是为了比较像与物体的________；测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是________．
五、计算题（本大题共2小题，共13分）
23．如图甲所示，重为16N、底面积是40cm2的物体A在拉力F的作用下，5s内匀速运动了0.5m。拉力做的功随时间变化的图象如图乙所示。物体A在水平桌面上运动时受到的摩擦阻力为物重G的0.25倍。求：
物体A静止在水平地面时对地面的压强5s内拉力F对物体A做的有用功滑轮组的机械效率
24．潮汐能是一种可再生的清洁能源．潮汐发电是在海湾或有潮汐的河口建筑一座水坝，形成水库，如图所示，水坝下方有通道，内置水轮发电机组，无论涨潮或落潮，海水经过通道均可推动发电机组发电．有一所电站，发电机组在工作过程中能将20%的水能转化为电能，平均功率达到1.8×104kW．该电站在某次涨潮前水库的水量为2×106m3，涨潮后水库的水量为7×106m3，并达到最高水位30m．涨潮过程中水流经过通道的平均流量（单位时间内通过的水的体积）Q为2×l06m3/h，海水密度为1.03×103kg/m3，那么在这次涨潮中：
（1）水库底部所受水的压强最大是多少？
（2）水流推动发电机组持续发电多长时间？
（3）水流对发电机组做了多少功？
六、综合能力题（本大题共3小题，共18分）
25．我国的探月工程有了重大突破，“嫦娥三号”探测器携带“玉兔号”月球车在月球上软着陆。当月球车缓缓驶离“嫦娥三号”探测器时，以探测器为参照物，月球车是_______（选填“运动”或“静止”）的。如图所示，月球车安装有6个轻质宽大的轮子，可以_______月球车对月球表面的压强；轮子表面凹凸不平，可以_______轮子与月球表面间的摩擦力。（以上均选填“增大”或“减小”） 月球车行进过程中，驱动电动机将电能转化为_______能；月球车行进速度约为6cm/s，行进54cm，需要的时间是_______ s月球车的“桅杆”上安装有全景相机，其镜头相当于_______透镜；月球车将所获取的信息通过_______波向地面传递。
26．图甲是家庭常用的电热壶及其铭牌．
电热壶外部能看到漂浮着红色浮球的透明水位计，顶部开有通气孔的水位计底部与电热壶内底相通，形成_____，红色浮球指示壶内水量，其受到的浮力_____（填“大于”、“等于”或“小于”）自身重力．图乙显示电热壶烧水的最大水量为1.7L，现装水量为_____L．图丙显示电热壶烧水的最小水量，当电热壶装有最小水量时，壶内的水_____（填“会”或“不会”）浸没电热圈．图丁是电热壶通电用的三脚插头和三孔插座，则A孔接_____，B孔接_____．电热壶正常工作时的电流为多少安_____？电阻为多少欧________？若电热壶现装水的初温为20℃，电热壶烧水效率为90%，通电正常工作4.2min，问：
①电热壶内水的质量是多少千克_______？
②水能不能被烧开__________？[1L＝10﹣3m3，c水＝4.2×103J/（kg•℃），大气压为1标准大气压]
27．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
行驶路程为20km，行驶时间为：；根据得该车的平均速度为：
．
故选A．
2、A
【解析】
螺线管中的电流方向向上，根据安培定则可知：螺线管左端为N极，如下图所示：
根据磁极间的相互作用可得，小磁针左端为N极，右端为S极．
3、A
【解析】
因两个密闭圆台形容器完全相同，且容器内液体的质量和深度相同，
所以，由图可知，两液体的体积关系为V1＜V1，由ρ＝可知，两液体的密度关系为ρ1＞ρ1，由p＝ρgh可知，容器底部受到液体的压强关系为p1＞p1，故CD错误；
因完全相同容器的质量相等，且液体的质量相等，所以，由F＝G＝mg可知，两容器对水平桌面的压力相等，因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，与其它因素无关，所以，两容器运动时受到的滑动摩擦力相等，又因物体做匀速直线运动时处于平衡状态，受到的拉力和摩擦力是一对平衡力，所以，两容器分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动时，则有F1＝F1＝f，故A正确、B错误。
故选：A。
4、B
【解析】
（1）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射；
（2）光在同一均匀介质中沿直线传播，排直队、瞄准时“三点一线”都是利用了光的直线传播；
（3）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（4）太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的．
【详解】
A、漫反射和镜面反射都遵循光的反射定律，该选项说法不正确；
B、木工师傅用一只眼睛沿着棱的方向看过去，能看到另一端，就说明木板的棱是直的，这是利用光的直线传播原理，该选项说法正确；
C、小孔成像，是光的直线传播原理形成的，成的是倒立的实像，该选项说法不正确；
D、太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色的光带，因为这条彩色的光带颜色依次是红、橙、黄、绿、蓝、靛、紫，最上面是红光，最下面的为紫光，该选项说法不正确．
故选B．
5、A
【解析】
解：由题意可知，只要动物闯入任意一个门，电铃都能响起报警，这说明这两个开关应该并联，故A符合题意为答案．
点睛：串联电路中，各开关相互影响；并联电路中，各开关互不影响．据此结合题意来分析电路的连接方式．
6、C
【解析】
（1）使用测电笔时，手要接触笔尾金属体，笔尖金属体接触电线，氖管发光的是火线；
（2）只有当人体通过的电流达到一定值时，才会发生触电事故。
【详解】
用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确；
故选：C。
7、A
【解析】
导体产生的热量Q与I、R及t有关，甲实验电阻丝串联，电流和通电时间相等，可以探究电热与电阻关系的；乙实验中右侧电阻丝并联一个电阻丝后与左侧电阻丝串联，电阻和通电时间相等，可以探究电热与电流关系的，所以，都用到了控制变量法，故A正确；
甲实验两电阻丝串联，在通过电阻丝的电流和通电时间相同时，由焦耳定律知道，由于右侧电阻阻值大，产生的热量多，即右侧容器内空气吸收的热量多，故B错误；
由乙图知道，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系，故C错误；
由乙图知道，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律，左侧电阻产生热量多，所以，左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大，故D错误，故选A．
二、填空题（本大题7小题，共21分）
8、空气 静止 1 吸热
【解析】
在很远的地方就能听见天鹅的叫声，这是天鹅的叫声通过空气传播到达人耳的；白天鹅平行于水面飞行，白天鹅所成的像与白天鹅相对于水面是对称的，若以白天鹅为参照物，像与白天鹅间没有位置的变化，故是静止的；已知白天鹅离水面1m，因为白天鹅到水面的距离等于“倒影”到水面的距离，即倒影距离水面也是1m；冰熔化需要吸收热量，会导致温度降低，故在湿地边感觉到一丝寒意。
9、2000 小于 0.2
【解析】
此桶装满水，水深等于短木板的长，h＝0.2m，
则桶底受到水的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×0.2m＝2000Pa；
若是圆柱形容器，容器内的水全部压在容器底，则水对容器底的压力等于水自身的重力；
对于图示的水桶，最短的木板到桶底这部分形状是上宽下窄，一部分水压在了水桶的侧壁上，所以桶底受到水的压力小于桶中水的重力；
物体的密度：ρ＝＝＝2.7g/cm3＞ρ水，
当物体浸没到水中时，物体沉底，此时：V排＝V＝20cm3＝2×10﹣5m3，
物体受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣5m3＝0.2N，
由阿基米德原理可知，水桶溢出水的重力：G排＝F浮＝0.2N．
10、运动状态 不变 改变
【解析】
女排比赛中头号功臣朱婷飞身跃起重扣，改变了排球的运动方向，球砸在对方界内，是因为力可以改变物体的运动状态；球在落向地面的过程中，质量不变，所以它的惯性不变；高度降低，所以重力势能变小，即发生改变．
11、2 4
【解析】
原来氧气的质量为m=ρV=6kg/m1×0.5m1=1kg，故钢瓶内剩下氧气的质量为×1kg=2kg
剩余氧气的密度：ρ剩===4kg/m1；
12、= 上浮
【解析】
试题分析：如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮=G．当压缩空气将水舱中的水排出一部分时，此时浮力会大于自身的重力，即潜水艇将上浮．
13、：如图
【解析】
球反射出的光线经过平面镜反射后进入人的眼睛，因此，从球反射出的光线是入射光线，进入人的眼睛的光线是反射光线；根据光的反射规律可知，反射角等于入射角，所以法线是反射光线和入射光线夹角的角平分线，由此可以做出法线ON，平面镜与法线相互垂直，因此过入射点O做法线的垂线即可确定平面镜的位置，如图所示：
14、汽化 吸收
【解析】
根据题意知道，热棒的一端插入地下的冻土层，冻土层温度升高时，热棒里特殊的液体，由液态变为气态，即发生汽化现象，而汽化过程吸热。
+
三、作图题（共7分）
15、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：
16、
【解析】
延长线过焦点的光线经凹透镜折射后折射光线平行于主光轴，由此可以画出其入射光线如下图所示：
．
17、
【解析】
因为A和B两点，一个是发光点，一个是该发光点在平面镜中的像，所以连接AB并做其垂直平分线，可得到平面镜的位置；因为经平面镜反射后的一条光线过C点，因此当A点为像点时，可以连接AC，交平面镜于点O，然后连接BO即为入射光线，再连接OC即为反射光线，如图所示：
四、实验题（本大题共5小题，共20分）
18、右端 1 变大
【解析】
实验前杠杆右侧高，左侧低，根据杠杆的平衡条件可知，应向右调节平衡螺母，设一个钩码的重力为G，杠杆的一个小格为L，根据杠杆平衡条件得：3G×2L=2G×3L，所以，应在右侧第3格上挂2个钩码．每个钩码重0.5N，即为１N．若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动时，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件得，动力逐渐变大，弹簧测力计示数将逐渐增大．
故答案为 (1). 右端 (2). 1 (3). 变大
【点睛】杠杆在水平位置平衡时，力臂在杠杆上，如果杠杆不在平衡位置平衡，动力臂和阻力臂都变小．
19、电阻 调节滑片P到不同位置，同时观察电压表示数
【解析】
探究“通过导体的电流跟电压的关系”实验中，要控制电阻不变，通过调节滑动变阻器来改变电阻两端的电压，记录对应的电流和电压值，得到导体中的电流和其两端的电压关系。
20、 向右调节滑动变阻器的滑片，使电压表的示数为2.5V 见解析所示
【解析】
（1）电流表要串联在电路中，“正进负出”，如图；
（2）电压表测小灯泡两端的电压，当电压表示数为2.1 V时，为使小灯泡正常发光，应增大小灯泡两端的电压，根据串联电路的电压规律知，应减小滑动变阻器连入电路中的阻值，故应向右调节滑动变阻器的滑片，使电压表的示数为2.5V；
（3）①把定值电阻R0与待测电阻Rx串联，电压表并联在定值电阻两端，开关与待测电阻并联，电路图如图所示：
②实验步骤：
a.按电路图连接实物电路；
b.闭合开关S,记下电压表示数为U1；
c.断开开关S时,记下电压表示数为U2；
③当闭合开关S时, Rx短路,电压表示数U1为电源电压；
当断开开关S时,R0与Rx串联,则Rx两端的电压为：Ux=U1−U2；
R0与Rx串联时,通过Rx的电流为Ix=I0=；
则电阻Rx阻值：Rx== =.
21、被撞的距离的远近 转换 ①不同 大 A＝ρv2
【解析】
（1）小球动能的大小，是通过木块被撞的距离的远近来反映动能的大小的；动能的大小不容易观察，可转化成木块被撞的距离的远近就容易观察多了，这种方法叫转换法．
（1）①由表中数据可知，在相同的时间内，相同的面积上，水流把小车推动的距离远，可以判断小车从水流上获得的能量多，所以小车从两种不同的能源上获得的能量是不同的；由此可见水能的能流密度比风能的能流密度大．
②根据题意所提供的信息，水的流速为v，密度是ρ，设S为横截面积、L为水流流过的距离，则L＝vt，水流的体积V＝Svt，所以m＝ρV＝ρSvt，代入Ek＝mv1得：Ek＝ρSvtv1＝ρStv2，因为在单位时间内、单位面积上从某种能源中所能得到的能量叫做能流密度，则水能的能流密度A的表达式：A＝＝＝ρv2．
22、2.50 14 0.56×101 茶色玻璃板 大小关系 相等
【解析】
（1）由图示刻度尺可知，刻度尺的分度值是1mm，木块的高度是2.50cm；
由图乙所示可知，木块的质量m=10g+4g=14g；木块的体积V=10cm2×2.50cm=25cm1，
木块的密度：ρ===0.56g/cm1=0.56×101kg/m1；
(2)平面镜成像是利用反射光来成像的，透明玻璃透光性好，蜡烛的光几乎全部透过玻璃，发生反射的光很少，成像不是太清晰，而茶色玻璃可以反射光，还会透过一部分光，效果好一些，所以应选择茶色玻璃板代替平面镜；
实验时选择两支相同的蜡烛，便于比较物像的大小关系．
测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是否相等．
五、计算题（本大题共2小题，共13分）
23、（1）4000Pa；（2）2J；（3）80%。
【解析】
（1）物体A对水平地面的压力为F＝G＝16N，则其对地面的压强为p＝＝＝4000Pa。
（2）由于物体被水平拉动，所以拉力克服物体受的摩擦力做的功为有用功。物体受到的摩擦力为f＝0.25G＝0.25×16N＝4N。则5s内做的有用功为W有＝fs＝4N×0.5m＝2J。
（3）由图乙所示图象可知，在5s内拉力做的总功为W总＝2.5J，则滑轮组的机械效率为η＝＝＝80%。
24、（1）3.09×105Pa（2）2.5h（3）8.1×1011J
【解析】
（1）水库底部所受水的最大压强：
p＝ρgh＝1.03×103kg/m3×10N/kg×30m＝3.09×105Pa；
（2）进入水库水的体积V＝V1﹣V0＝7×l06m3﹣2×l06m3＝5×l06m3，
水流推动发电机组持续发电时间：
t＝＝＝2.5h．
（3）由P＝得，发电机组在工作过程中获得的电能：
W＝Pt＝1.8×l04kW×2.5h＝4.5×104kW•h，
由于发电机组在工作过程中能将20%的水能转化为电能，
所以根据η＝可得，水流对发电机组做的功：
W水＝＝＝2.25×105kW•h＝8.1×1011J．
六、综合能力题（本大题共3小题，共18分）
25、运动 减小 增大 机械 9 凸 电磁
【解析】
试题分析：（1）当月球车缓缓驶离“嫦娥三号”探测器时，月球车与嫦娥三号的位置发生变化，以探测器为参照物月球车是运动的。（2）月球车安装有6个轻质宽大的轮子，增大月球车与月球表面的接触面积，所以可以减小月球车对月球表面的压强，轮子表面凹凸不平，接触面粗糙，所以可以增大轮子与月球表面间的摩擦力。（3）月球车行进过程中，驱动电动机消耗电能，使月球车运动，所以是将电能转化为动能，月球车行进速度约为6 cm/s．行进54 cm，需要的时间是t=s/v=54cm/6cm/s=9s；（4）月球车的“桅杆”上安装有全景相机，相机的镜头是凸透镜；月球车将所获取的信息传向地球，因为月球与地球之间有真空部分，所以传递信息时利用电磁波传递。
考点：运动与静止的相对性；增大与减少压强；增大与减少摩擦力；能量转化；凸透镜成像；电磁波
26、连通器 等于 1.5 会 地线 火线 5A 44Ω 1.5kg 不能
【解析】
（1）电热水壶的水位计是一个小容器，其顶部有通气孔，其底部与壶内的水直接连接，构成连通器，所以，静止时水位计中水位与壶内的水位是一致的；由于红色浮球是漂浮在液面上，所以，受浮力和重力二力平衡，即大小相等；水位计内液面和量筒内液面一样，呈凹形，读数时视线应与凹液面底部相平，由图乙知道，底部对应1.5L，即现装水量为1.5L；当壶内水面达到最小水量时，说明是安全的，即水能够浸没电热圈．
（2）安全用电要求三孔插座的接法是：右火、左零、上地，所以，A是上边的孔，接地线，B是右边的孔，接火线．
（3）根据P＝UI知道，电热壶正常工作时的电流是：I＝＝5A；
根据P＝知道，电热壶正常工作时的电阻是：R＝＝44Ω；
（4）①1.5L＝1.5×10﹣3m3，由ρ＝知道，电热壶内水的质量是：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg；
②4.2min＝4.2×60s＝252s，
由p＝知道，消耗的电能是：W＝Pt＝1100W×252s＝277200J，
水吸收的热是：Q吸＝ηW＝90%×277200J＝249480J，
由Q吸＝cm△t知道，水升高的温度是：△t＝＝39.6℃，
因为 t＝t0+△t＝20℃+39.6℃＝59.6℃＜100℃，即水不能被烧开．
27、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
流体
风
水流
小车被推动距离/cm
0.3
79
