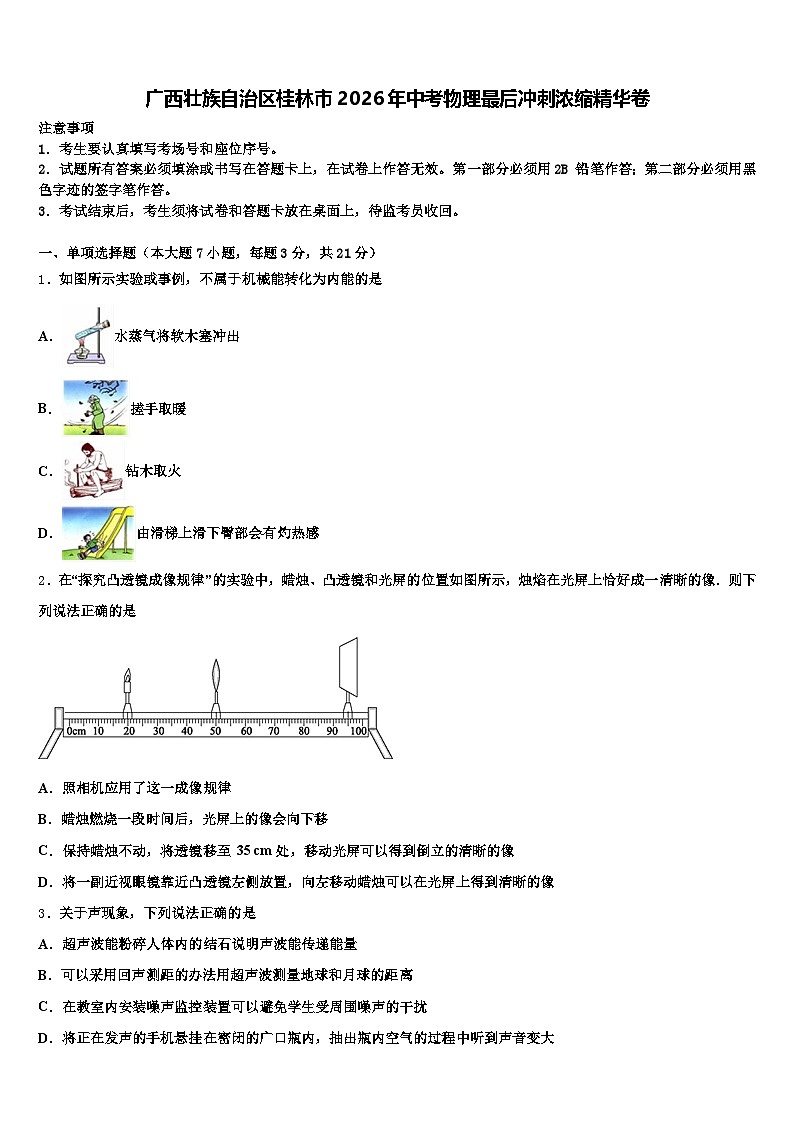

广西壮族自治区桂林市2026年中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份广西壮族自治区桂林市2026年中考物理最后冲刺浓缩精华卷（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号，下列关于声音的说法正确的是，如图所示是奥斯特实验的示意图，炎炎夏日，雾炮车而实现的等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示实验或事例，不属于机械能转化为内能的是
A．水蒸气将软木塞冲出
B．搓手取暖
C．钻木取火
D．由滑梯上滑下臀部会有灼热感
2．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像．则下列说法正确的是
A．照相机应用了这一成像规律
B．蜡烛燃烧一段时间后，光屏上的像会向下移
C．保持蜡烛不动，将透镜移至 35 cm处，移动光屏可以得到倒立的清晰的像
D．将一副近视眼镜靠近凸透镜左侧放置，向左移动蜡烛可以在光屏上得到清晰的像
3．关于声现象，下列说法正确的是
A．超声波能粉碎人体内的结石说明声波能传递能量
B．可以采用回声测距的办法用超声波测量地球和月球的距离
C．在教室内安装噪声监控装置可以避免学生受周围噪声的干扰
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大

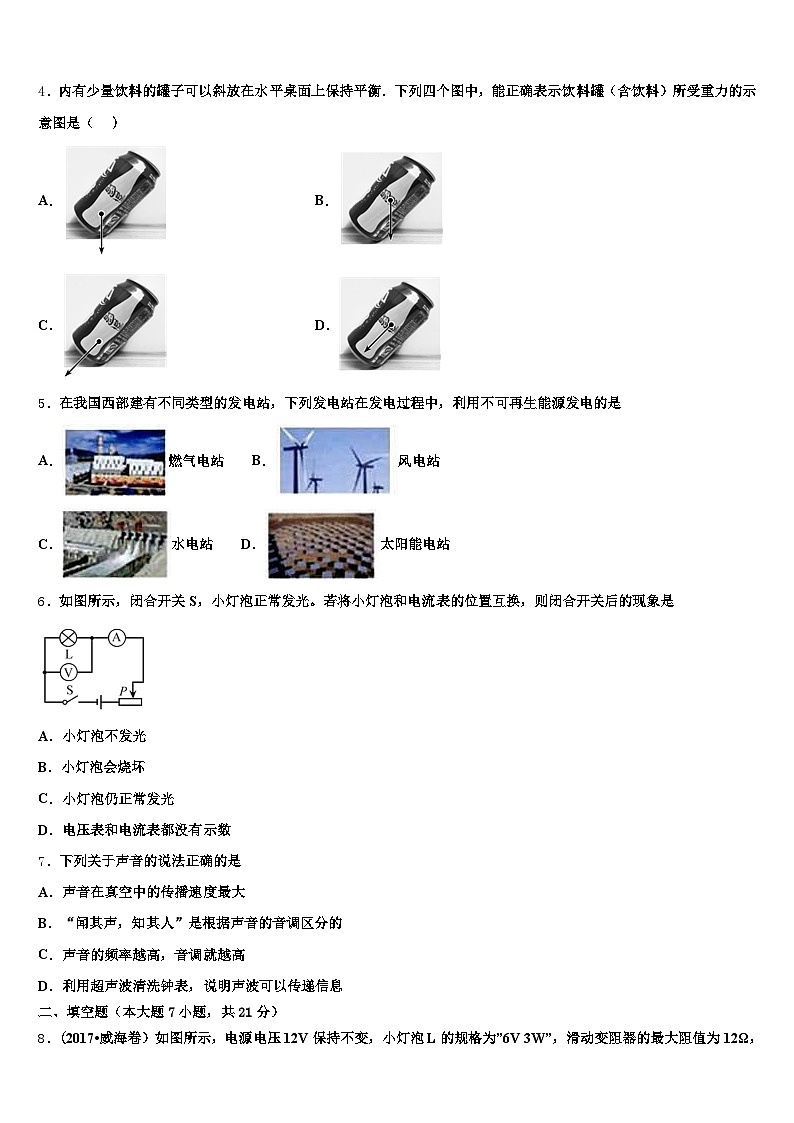

4．内有少量饮料的罐子可以斜放在水平桌面上保持平衡．下列四个图中，能正确表示饮料罐（含饮料）所受重力的示意图是（ ）
A．B．
C．D．
5．在我国西部建有不同类型的发电站，下列发电站在发电过程中，利用不可再生能源发电的是
A．燃气电站 B．风电站
C．水电站 D．太阳能电站
6．如图所示，闭合开关S，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是
A．小灯泡不发光
B．小灯泡会烧坏
C．小灯泡仍正常发光
D．电压表和电流表都没有示数
7．下列关于声音的说法正确的是
A．声音在真空中的传播速度最大
B．“闻其声，知其人”是根据声音的音调区分的
C．声音的频率越高，音调就越高
D．利用超声波清洗钟表，说明声波可以传递信息
二、填空题（本大题7小题，共21分）

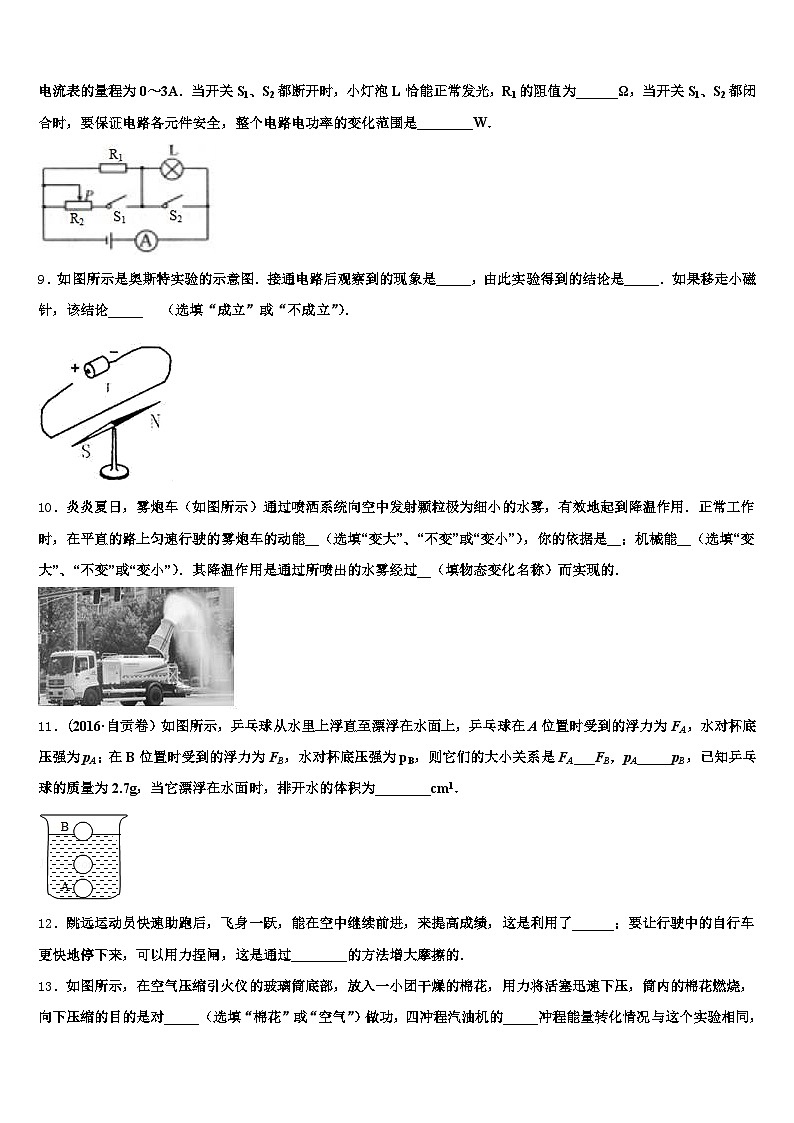

8．（2017•威海卷）如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为______Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W．
9．如图所示是奥斯特实验的示意图．接通电路后观察到的现象是_____，由此实验得到的结论是_____．如果移走小磁针，该结论_____ （选填“成立”或“不成立”）．
10．炎炎夏日，雾炮车（如图所示）通过喷洒系统向空中发射颗粒极为细小的水雾，有效地起到降温作用．正常工作时，在平直的路上匀速行驶的雾炮车的动能__（选填“变大”、“不变”或“变小”），你的依据是__；机械能__（选填“变大”、“不变”或“变小”）．其降温作用是通过所喷出的水雾经过__（填物态变化名称）而实现的．
11．（2016·自贡卷）如图所示，乒乓球从水里上浮直至漂浮在水面上，乒乓球在A位置时受到的浮力为FA，水对杯底压强为pA；在B位置时受到的浮力为FB，水对杯底压强为pB，则它们的大小关系是FA___FB，pA_____pB，已知乒乓球的质量为2.7g，当它漂浮在水面时，排开水的体积为________cm1．
12．跳远运动员快速助跑后，飞身一跃，能在空中继续前进，来提高成绩，这是利用了______；要让行驶中的自行车更快地停下来，可以用力捏闸，这是通过________的方法增大摩擦的．
13．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的．
14．“青岛号”导弹驱逐舰满载时的排水量是4 800 t，表示它浮在海面上，排开的海水质量是4 800 t，此时舰所受的浮力是_______N．当舰从海洋驶入长江时，所受浮力_______(选填“变大”“变小”或“不变”)．(ρ海水>ρ江水，g=10 N/kg)
三、作图题（共7分）
15．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L1．
（______）
16．图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压。根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
17．如图所示是一种抽水马桶水箱的示意图．当水箱内的水达到一定高度时，浮标带动杠杆压住入水口，停止上水．请在图中画出动力和阻力臂l2；
（_______）
四、实验题（本大题共5小题，共20分）
18．小刘利用如图所示的实验装置探究平面镜成像的特点。请按要求回答
下列问题:实验中，使用薄透明平板玻璃代替平面镜，这样做的目的是________。在水平桌面上铺一张白纸，纸上竖直放置一块薄透明平板玻璃。把蜡烛 A 放在平板玻璃的前面，再拿一支外形与 A 相同的蜡烛 B 放在平板玻璃后面移动。透过平板玻璃观察蜡烛 B，直到从多个角度看上去都跟蜡烛 A 的像________，此位置即为像的位置。蜡烛 A 经平板玻璃所成的像是____像。（选填“虚”或“实”）将蜡烛 A 向靠近平板玻璃的方向移动时，像的大小____。（选填“变大”、“不变”或“变小”）小刘在经历了平面镜成像的探究过程后，对小轿车的前挡风玻璃一般都是倾斜的这一设计有了进一步的认识。下列关于小轿车挡风玻璃设计的优点分析合理的是____ （多选）
A．可以减少空气阻力
B．车内景物通过前挡风玻璃所成的虚像成在驾驶员的斜上方，避免与前方景物混淆，干扰司机判断
C．让小轿车高速行驶时，减小空气升力，抓地更稳
19．在“探究二力平衡的条件”实验中，小红选择了如图的装置，把小纸片两端细线绕过滑轮，并挂上钩码。
（1）在探究实验中选取小纸片的目的是可以忽略小纸片的______________。
（2）用手将小纸片扭转过一个角度，使小纸片受到的大小相等，方向相反的两个拉力不在一条直线上，然后由静止释放纸片，根据_______（选填字母）状态，能够说明两个拉力不是一对平衡力。
A．松手前纸片静止 B．松手时纸片旋转 C．松手后纸片达到静止
20．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验．
（1）请用笔画线代替导线，完成1图所示实物图的连接．
（______）
（2）小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω．
21．在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右．请用笔画线代替导线将图甲所示的实物电路连接完整．
小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是_____．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为_____W．小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
①只闭合开关S，移动滑动变阻器滑片P至最左端，读出电压表示数为6V；
②断开开关_____，闭合开关_____，移动滑动变阻器滑片P，使电压表的示数为_____V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④小灯泡的额定功率为P额＝_____W．（答案保留一位小数）
22．为了测定额定电压为“2.5V”小灯泡的电阻，小明同学设计了如图甲的电路图．实验中各元件完好，电源电压保持不变．
（1）请将电路连接完整；
（______）
（2）闭合开关前，应将滑动变阻器滑片移到______端．（选填“A”或“B”）
（3）实验时，若无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是______（选填“电流表与导线”或“灯泡与灯座”）接触不良；
（4）排除故障后，进行了 4 次测量，如下表．当进行第 5 次实验时，他想要测量灯泡正常发光时的电阻，需要使电压表的示数为______V，此时电流表的示数如图所示，则通过小灯泡的电流为______A，该灯泡的电阻为______Ω（保留一位小数）．
（5）实验过程中，为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事 项：______．
五、计算题（本大题共2小题，共13分）
23．如图所示是我国自主研制的新型气垫两栖登陆艇．它的质量约为1.0×105kg，底面积约为500m1．求：（g取10N/kg）
（1）它漂浮在海面上时，受到的浮力是多少？
（1）登陆艇静止在水平海滩上时，对海滩的压强是多少？
（3）若登陆艇用3.0×105N的推进力，以10m/s的航速匀速行驶5min，则登陆艇克服阻力做的功是多少？
（4）行驶5min内，耗油130kg，则发动机的效率是多少？（汽油热值约为4.6×107J/kg）（结果保留整数）
24．如图所示，L是“12V 36W”的灯泡，R1是阻值为30Ω的定值电阻，R2是最大阻值为20Ω的滑动变阻器，电源电压和灯泡电阻均不变．求：
灯泡的阻值；开关S、S1均闭合，滑片P移到最左端时，灯泡恰好正常发光，求此时通过R1的电流；闭合开关S，断开开关S1，求在滑片P移到最右端，电路消耗的总功率及通电5min灯泡消耗的电能．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC、BC两直线所示。
电压表V1、V2的示数与电流表A的示数的变化图线分别为(丙)图中的哪一条?并加以说明。 请你计算出变阻器的总电阻R1的大小。
小贴士
电源两极间存在电压。实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E”
表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
26．汽车已经走进了很多普通农村家庭，最近方文同学也购买了一辆小汽车，方文同学十分高兴，将汽车里里外外看了个遍，并且进行了认真地思考，发现汽车上许多地方都用到了物理知识，下面就是他思考的问题，请你和他一起解答．
1．汽车发动机是汽油机，从能源可否再生角度看，汽油是________（选填“可再生”或“不可再生”）能源；发动机工作时，________冲程将内能转化为机械能．
2．若汽车油箱的容积为60L（dm3），内装密度为0.71×103kg/m3、热值为4.61×107J/kg的汽油，则油箱最多可以装________千克的汽油
3．若轿车以60kW的恒定功率启动做匀速直线运动，运动过程中受到的阻力不变，运动速度v与时间t的关系如图所示，则在0﹣50s时间内，轿车发动机所做的功为________？轿车在运动过程中受到的阻力为________
27．小明家现有用电器的总功率为2500W，这些用电器的额定电压都是220V，安装的电能表如图所示，求：
电能表中“3000r/(kW·h)”的含义是什么？小明家新买了一个电热水壶，其铭牌如右表所示，为保证电能表稳定安全工作，通过计算回答小明家的新旧用电器是否可以全部同时使用？ 电热水壶正常工作时，发热板通过的电流是多少？ 如果通过热水器的电流是4A，热水器的实际功率是多大？（电热壶的电阻是44Ω）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．酒精灯给试管中水加热，水蒸气内能增加，温度升高，然后水蒸气将木塞冲出，是气体对木塞做功，将内能转化为机械能，故A符合题意；
B．寒冷的冬天，人们会互相搓两只手，这样就感觉暖和，搓手取暖是克服摩擦做功，这个过程中机械能转化为内能，故B不符合题意；
C．古代人很早就掌握了取火技术，钻木取火是克服摩擦做功，这个过程中机械能转化为内能，故C不符合题意；
D．小朋友由滑梯上滑下的过程中，臀部与滑梯之间产生摩擦，这个摩擦力对人做功，使得臀部内能增大，温度升高，产生灼热感，机械能转化为内能，故D不符合题意．故答案为A．
2、D
【解析】
A、由图知道，此时的像距大于物距，成倒立、放大实像，是投影仪的原理，故A错误；
B、蜡烛变短后，烛焰的位置向下移动，由于光线过透镜的光心不改变方向，所以，像的位置向上移动，故B错误；
C、由图知道，物距u＝30cm，像距v＝45cm，即15cm＜f＜30cm，40cm＞2f，解得，f＜22.5cm，由以上解得，15cm＜f＜22.5cm，当将蜡烛移到光具座35cm刻度线处，此时物距u＝15cm＜f，焦点内不成像，故C错误；
D、近视眼镜的镜片为凹透镜，对光有发散作用，可使光线的会聚点推迟延后，所以，将一副近视眼镜靠近凸透镜左侧放置，向左移动蜡烛可以在光屏上得到清晰的像，故D正确．
3、A
【解析】
A．用超声波能把人体内的“结石”打碎，说明声波能传递能量，故A正确；
B．由于声音不能在真空中传播，所以不能利用超声波来测量地球到月球的距离，故B错误；
C．安装噪声监测器只会测出噪声的大小，但不能减弱噪声，所以，在教室内安装噪声监控装置不可以避免学生受周围噪声的干扰，故C错误；
D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变小，故D错误．
4、A
【解析】
重力的方向始终竖直向下，故CD错误；
根据题意，内有少量饮料的罐子可以斜放在水平桌面上保持平衡，根据杠杆的平衡条件知，只有重力的作用线经过支点时，罐子才会保持平衡，故A正确，B错误．
故选A．
关键是根据杠杆的平衡条件分析，理解当一个力通过支点时，此力的力臂为零，对杠杆起不到任何作用，即原来平衡的杠杆会仍然平衡．
5、A
【解析】
天然气是化石能源，会越用越少，不可能在短时间内补充，是不可再生能源；太阳能、风能、水能可以源源不断的得到，是可再生能源；所以利用不可再生能源发电的是燃气发电，故A符合题意。故选A.
能够源源不断的从自然界得到的能源叫可再生能源；短期内不能从自然界得到补充的能源叫不可再生能源；根据可再生能源和不可再生能源的特点来作答．
6、C
【解析】
若将小灯泡和电流表的位置互换，此时电流表与电压表并联后，与灯泡串联，因为电流表电阻很小，相当于导线，所以灯泡仍有电流通过，且能正常发光；
电流表仍然测量电路中的电流，会有示数，而电压表并联在电流表两端，由于电流表电阻很小，相当于导线，故电压表不会有示数。
故C正确，ABD错误。
故选C。
7、C
【解析】
A. 真空中没有介质，不能传声。故A错误。
B. 每个人发声的音色是不同的，“闻其声，知其人”是根据声音的音色区分的。故B错误。
C. 音调由频率决定，频率越高，音调就越高。故C正确。
D. 利用超声波清洗钟表，是利用声音能传递能量，引起激烈振荡将污垢清晰掉。故D错误。
二、填空题（本大题7小题，共21分）
8、12 24W～36
【解析】
(1)当S1、S2都断开时,R1与L串联,灯正常发光时的电压UL6V,功率PL3W，
因串联电路中各处的电流相等，所以，由PUI可得，电路中的电流：
IIL，因串联电路中总电压等于各分电压之和，所以,R1两端的电压： U1UUL12V6V6V，由I可得,R1的阻值： R1； (2)当S1、S2均闭合时,L短路,R1、R2并联，电流表测量的是干路中的电流，因电流表的量程为0∼3A，所以，电路中的最大电流为3A，因并联电路中各支路两端的电压相等，所以，整个电路的最大电功率： P大UI大12V3A36W；当滑动变阻器接入电路的电阻最大时，电路的总电阻最大，电路的总功率最小，因并联电路中总电阻等于各分电阻之和，所以，电路中的总电阻： R，电路消耗的最小总功率： P小，所以，整个电路电功率的变化范围是24W∼36W．
9、小磁针偏转；通电导线周围存在磁场；成立；
【解析】
解：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；
故答案为小磁针偏转；通电导线周围存在磁场；成立；
【点评】本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．
10、变小 速度不变，质量减小，动能减小 变小 汽化
【解析】
动能的大小与质量和速度有关，速度越大，质量越大其动能越大，故正常工作时，在平直的路上匀速行驶的雾炮车的速度不变，但质量减小，故雾炮车动能变小，判断依据是速度不变，质量减小，动能减小；机械能变小．其降温作用是通过所喷出的水雾即小水珠经过汽化变为水蒸气而实现的．
11、＞ ＞ 2.7
【解析】
试题分析：由于在A位置排开水的质量大于在B位置排开水的质量，所以FA>FB；由于A位置比B位置所处的位置深，所以在A处的压强大于B处的压强pA> pB，乒乓球的质量为2．7g，当它漂浮在水面时，排开水的质量也是2．7g，所以排开水的体积为2．7cm1．
考点：浮力；液体的压强
12、惯性 增大压力
【解析】
跳远运动员快速助跑后，飞身一跃，能在空中继续前进，来提高成绩，这是利用了惯性，即运动员具有保持向前运动状态不变的性质，所以可以提高成绩；
要让行驶中的自行车更快地停下来，可以用力捏闸，这是在接触面不变的情况下，通过增大压力的方法增大摩擦力的．
点睛：重点惯性现象和增大、减小摩擦力的方法，牢记影响滑动摩擦力的两个因素，即压力和接触面的粗糙程度，可以通过增大压力或增大接触面的粗糙程度来增大摩擦力，反之减小摩擦力．
13、空气 压缩 热传递
【解析】
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通过热传递方式使棉花内能增加的。
14、4.8×107 不变
【解析】
试题分析：驱逐舰排开水的质量：m排=4800t=4.8×106kg，
驱逐舰受到的浮力：F浮=m排g=4.8×106kg×10N/kg=4.8×107N，
驱逐舰在海洋中行驶时，处于漂浮状态，浮力等于重力；驱逐舰在长江中行驶时，处于漂浮状态，浮力等于重力，所以驱逐舰从海洋驶入长江时，所受的浮力不变．
故答案为 4.8×107，不变．
三、作图题（共7分）
15、如下图所示
【解析】
试题分析：力臂是支点到力的作用线的距离，本题的关健是找准支点，力臂的作法，是从支点向力的作用线画垂线．
考点：力臂的画法
16、
【解析】
经分析可知，指示灯和插孔之间是并联，开关位于干路，如下图所示：
17、
【解析】
由图和题意可知，O为支点，水对浮标的向上作用力为动力，入水口对B端的向上作用力为阻力；
过杠杆B点作竖直向上的力即为阻力F1；过浮标重心作竖直向上的力即为动力F1，过支点O作阻力F1作用线的垂线段即为阻力臂l1．如图所示：
．
四、实验题（本大题共5小题，共20分）
18、便于确定像的位置 完全重合 虚 不变 AB
【解析】
（1）薄透明平板玻璃能在看到像的同时，还能看到玻璃后面的物体，这样用蜡烛B在玻璃后面移动时才能看见蜡烛B，进而才能用蜡烛B找到蜡烛A的像的位置。
（2）蜡烛B与蜡烛A的像完全重合，说明蜡烛A的像就在蜡烛B的位置。
（3）本实验中玻璃板为平面镜，平面镜成像是由于光的反射形成的虚像。
（4）平面镜成的像，大小与物体相等。不管物体靠近还是远离平面镜，只要物体大小不变，则像的大小就不变。
（5）A. 小轿车的前挡风玻璃倾斜，这样可以减小空气对轿车的阻力，故A正确；
B. 当车外光线比车内光线暗时，轿车的前挡风玻璃相当于镜面，会成车内物体的像，由于平面镜成的像与物体关于镜面是对称的，所以，倾斜的挡风玻璃能够使镜中的像上移，避免与前方景物混淆，从而避免干扰司机判断，故B正确；
C. 倾斜的挡风玻璃会使得车身上凸下平，在小轿车高速行驶时，会由于车身上表面空气流速大而压强小，下表面空气流速较小而压强大，从而产生向上的“升力”，减小抓地力。故C错误。
19、重力 B
【解析】
（1）小纸片的重力相对于钩码来说不大，因为小纸片的重力远小于钩码的拉力，所以小纸片的重力可忽略不计，影响不大。故选择小纸片的目的是因为可以忽略小纸片重力对实验的影响；
（2）该同学把小纸片转过一个角度，则小纸片受到的两个力就不在同一直线上，因为小纸片此时不能保持平衡，然后由静止释放小纸片，松手瞬间小纸片旋转所以说明了不在同一直线上的两个力不能平衡，故选B。
20、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：
（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω．
21、 灯泡断路 0.15 S2 S、S1 3.8 1.1
【解析】
（1）由小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右由欧姆定律求灯的额定电流确定电流表选用小量程与灯串联在电路中，开关串联在电路中；
（2）若电流表示数为0，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；根据电流表选用的量程确定分度值读数，根据P＝UI求灯的额定功率；
（3）根据P＝UI，求额定功率，在没有电流表情况下，测灯的额定电流是关键，先使灯与变阻器串联，让灯正常发光，保持滑片位置不动，通过开关的转换，使定值电阻与变阻器串联，根据串联电路电压的规律和分压原理可得出变阻器连入电路中的电阻，在第1次操作中，根据串联电路电压的规律和欧姆定律可求灯的额定电流，从而求出灯的额定功率．
【详解】
（1）小灯泡的额定电压U额＝2.5V，小灯泡电阻约10Ω左右，灯的额定电流约为： ，故电流表选用小量程与灯串联在电路中，开关串联在电路中，如下：

（2）经分析，小明闭合开关后，发现灯泡不亮，电流表无示数，而电压表有示数，则故障可能是灯泡断路．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡额定功率为：P＝UI＝2.5V×0.3A＝0.15W．
（3）小华重新设计了一种测量U额＝3.8V小灯泡额定功率的电路，如图丙所示．电源电压保持不变，R0为10Ω的定值电阻，完成下列步骤：
②断开开关S2，闭合开关 S、S1，移动滑动变阻器滑片P，使电压表的示数为3.8V，小灯泡正常发光；
③保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为4V；
④在③中，定值电阻与变器串联，因电压表示数为4V，根据串联电路电压的规律，变阻器的电压为：6V﹣4V＝2V，由分压原理，变阻器连入电路中的电阻：R滑＝×10Ω＝5Ω，在②中，根据串联电路的规律和欧姆定律，灯的额定电流： ，
小灯泡的额定功率为P额＝U额IL＝3.8V×0.44A＝1.1W．
故答案为（1）如上；（2）灯泡断路 0.15；
（3）②S2； S、S1； 3.8； ④1.1．
本题测灯的额定功率，考查电路的连接、故障分析、电流表读数和功率的计算及设计实验方案测额定功率的能力．
22、 A 灯泡与灯座 2.5 0.28 8.9 滑动变阻器接入电路的阻值不能太小
【解析】
（1）灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
（2）闭合开关前，滑动变阻器的滑片应滑到阻值最大处，即滑片应移至最左端的A处，从而保护电路；
（3）实验时，无论怎样移动滑动变阻器的滑片， 小灯泡始终不亮，电流表没有示数，说明电路中有断路的地方，电压表有示数，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了．
（4）测量灯泡正常发光时的电阻，应调节滑动变阻器，当电压表的示数为2.5V；由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A，则该灯泡的电阻为；
（5）为了避免灯丝烧断，调节滑动变阻器的滑片时，使电压表示数低于、等于或稍大于小灯泡的额定电压，不应使灯泡两端电压比其额定电压高太多，即在调节滑动变阻器的过程中应注意的事项：滑动变阻器接入电路的阻值不能太小．
五、计算题（本大题共2小题，共13分）
23、（1）1×106N；（1）4×103 Pa；（3）1.8×109 J；（4）30%
【解析】
(1)登陆艇受到的重力为G＝mg＝1.0×105kg×10N/kg＝1.0×106N，因为登陆艇漂浮在海面上,所以受到的浮力为F浮＝G＝1.0×106N；
(1)登陆艇对海滩的压强为p＝＝4000Pa；
(3)因为v＝，所以登陆艇航行的距离为s＝vt＝10m/s×5×60s＝6000m，则登陆艇克服阻力做的功等于推进力做的功为W＝Fs＝3.0×105N×6000m＝1.8×109J；
(4) 130kg油放出的热量Q放＝qm＝4.6×107J/kg, 发动机的效率是＝30%。
24、（1）4Ω；（2）0.4A；（3）6W； 300J
【解析】
根据灯泡的铭牌可知额定电压和额定功率，根据 求出小灯泡的阻值；当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，根据灯泡正常发光可知电源的电压，根据欧姆定律可知通过R1的电流；闭合S，断开S1，滑片P移到最右端，此时灯泡与滑动变阻器串联，先根据欧姆定律求出电路电流，然后根据 求出电路消耗的总功率，再根据 求出通电5min灯泡消耗的电能．
【详解】
（1）已知灯泡的额定电压和额定功率，由 可得，灯泡的电阻： ；
（2）由图知当开关S、S1均闭合，滑片P移到最左端时，此时R1与L并联，灯泡恰好正常发光，由并联电路的电压特点知，电源电压U＝UL＝12V，由欧姆定律可得，通过R1的电流： ；
（3）由图知闭合开关S，断开开关S1，滑片P移到最右端，此时灯泡与滑动变阻器的最大阻值串联，此时电路中的电流： ；
电路消耗的总功率： ；
通电5min灯泡消耗的电能：.
六、综合能力题（本大题共3小题，共18分）
25、（1）详见解析（2）
【解析】
根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R1的值；
【详解】
解：电压表V1测电路中电阻R0及R1两端总电压(或电源输出电压)。
（1）BC直线为电压表V1的示数随电流表示数变化的图线，AC直线为电压表V2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I1增大到I4，乙图中电压表V2的示数U0=IR0，可知当电流表A的示数增大时，电压表V2的示数也随着增大：因为E=I(R0+R1)+Ir，已知电源内阻r和电源电压不变，可知当电流I增大时，Ir增大，则I(R0+R1)减小，即电源输出电压减小，所以BC直线为电压表V1的示数随电流表示数变化的图线。
（2）当滑动变阻器取最大值时，电路中电流最小为I1，电压表V1的示数为U5,则
外部电路的等效电阻为，
当滑动变阻取最小值时，电路中电流最大，电压表V2的示数为U4，电流表示数为I4，则
，
所以变阻器的总电阻：。
26、不可再生 做功 42.6kg 3×106J 2000N
【解析】
(1)由于汽油不能源源不断地从自然界获得或不可以重复利用的能源是不可再生能源，汽车的内燃机有四个冲程，其中做功冲程将内能转化为机械能；(2)汽车油箱的容积,V＝60L＝60dm3＝60×10−3m3，汽油的密度,ρ＝0.71×103kg/m3，油箱最多装的汽油的质量,m＝ρV＝0.71×103kg/m3×60×10−3m3＝42.6kg，(3)轿车以60kW的恒定功率运动50s所做的功，W＝Pt＝60×103w×50s＝3×106J；由功和功率的关系,P＝，s＝vt，所以P＝Fv，牵引力F＝Pv，由图象可知汽车做匀速直线运动时的速度v＝2m/s，F＝ ＝2000N，汽车匀速直线运动时，汽车二力平衡，牵引力和阻力大小相等，f＝F＝2000N.
点睛：（1）能源源不断地从自然界获得或可以重复利用的能源是可再生能源，不能源源不断地从自然界获得或不可以重复利用的能源是不可再生能源，知道生活中常见的可再生能源；内燃机工作时做功冲程将内能转化为机械能；（2）已知容积和密度，根据密度公式的变形，m＝ρV可求质量；（3）已知功率，利用公式W＝pt可求功，有图象可知，汽车做匀速直线运动的速度，汽车二力平衡，牵引力和阻力大小相等，由公式F＝可求．
27、（1）表示每消耗1 kW·h的电能，电能表的转盘转3000转；（2）不可以； （3）5A；（4）704W
【解析】
试题分析：（1）表示每消耗1 kW·h的电能，电能表的转盘转3000转；（2）电能表长时间稳定工作的最大功率Pm=IU=15A×220V=3300W，P总=2500W+1100W=3600W＞Pm，新旧用电器不可以全部同时使用； （3）根据P=UI可得，发热板通过的电流：I=P/U=1100W/220V=5A；（4）热水器的实际电压为U实=I实R=4A×44Ω=176V，热水器的实际功率为P实=U实I实=176V×4A=704W．
【考点定位】欧姆定律；电功率
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
序号
电压 U/V
电流 I/A
电阻 R/Ω
1
1.0
0.14
7.1
2
1.4
0.19
7.4
3
1.7
0.22
7.7
4
2.0
0.25
8.0
