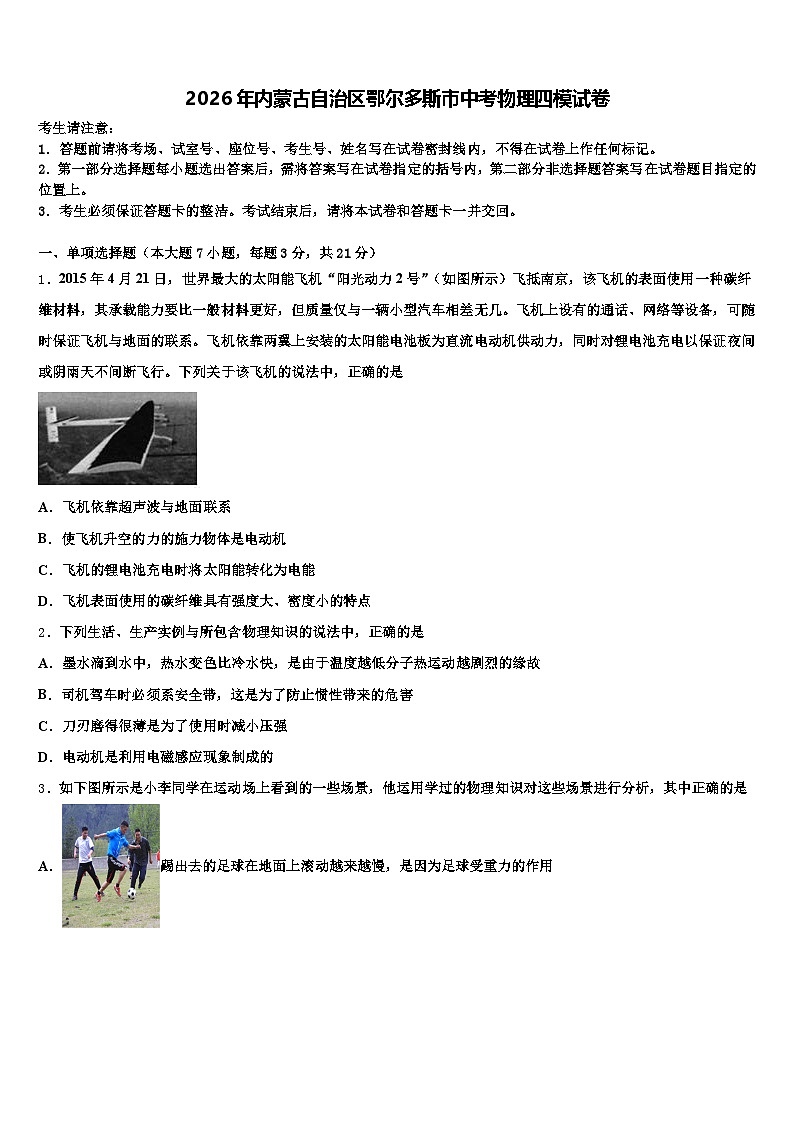

2026年内蒙古自治区鄂尔多斯市中考物理四模试卷（含答案解析）

这是一份2026年内蒙古自治区鄂尔多斯市中考物理四模试卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁，图中用来减小压强的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．2015年4月21日，世界最大的太阳能飞机“阳光动力2号”（如图所示）飞抵南京，该飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系。飞机依靠两翼上安装的太阳能电池板为直流电动机供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。下列关于该飞机的说法中，正确的是
A．飞机依靠超声波与地面联系
B．使飞机升空的力的施力物体是电动机
C．飞机的锂电池充电时将太阳能转化为电能
D．飞机表面使用的碳纤维具有强度大、密度小的特点
2．下列生活、生产实例与所包含物理知识的说法中，正确的是
A．墨水滴到水中，热水变色比冷水快，是由于温度越低分子热运动越剧烈的缘故
B．司机驾车时必须系安全带，这是为了防止惯性带来的危害
C．刀刃磨得很薄是为了使用时减小压强
D．电动机是利用电磁感应现象制成的

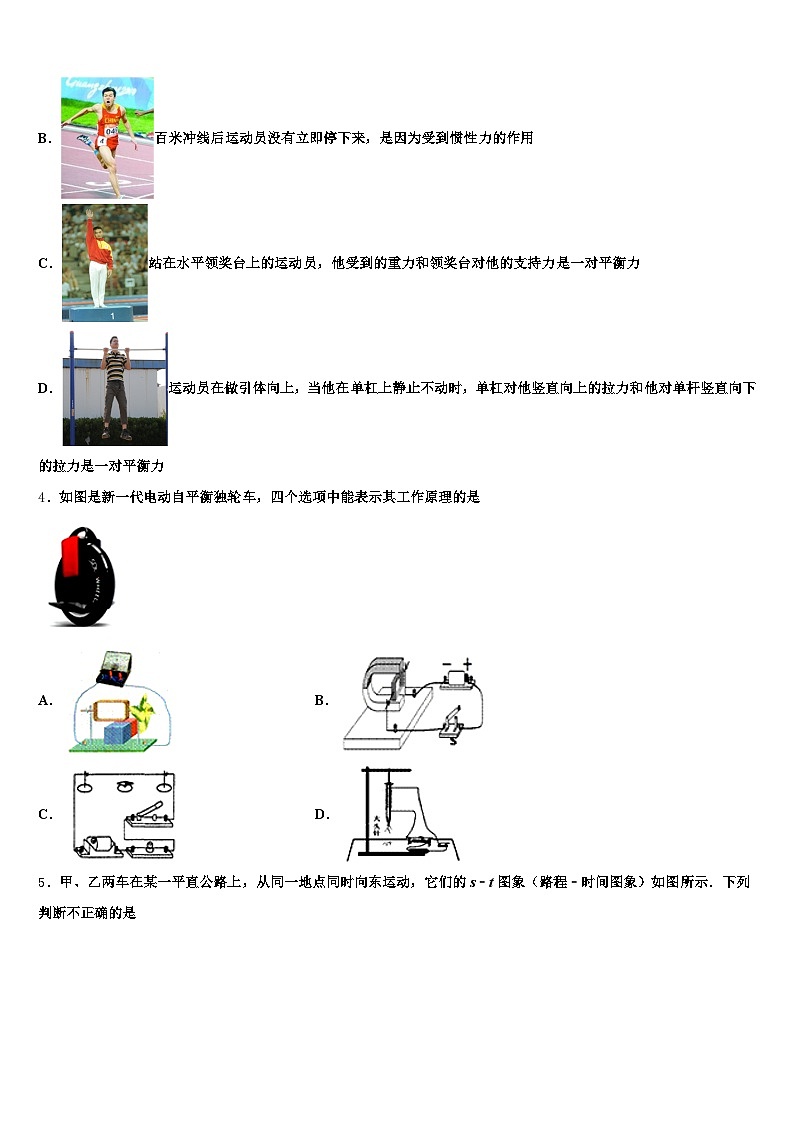

3．如下图所示是小李同学在运动场上看到的一些场景，他运用学过的物理知识对这些场景进行分析，其中正确的是
A．踢出去的足球在地面上滚动越来越慢，是因为足球受重力的作用
B．百米冲线后运动员没有立即停下来，是因为受到惯性力的作用
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力是一对平衡力
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力是一对平衡力
4．如图是新一代电动自平衡独轮车，四个选项中能表示其工作原理的是
A．B．
C．D．

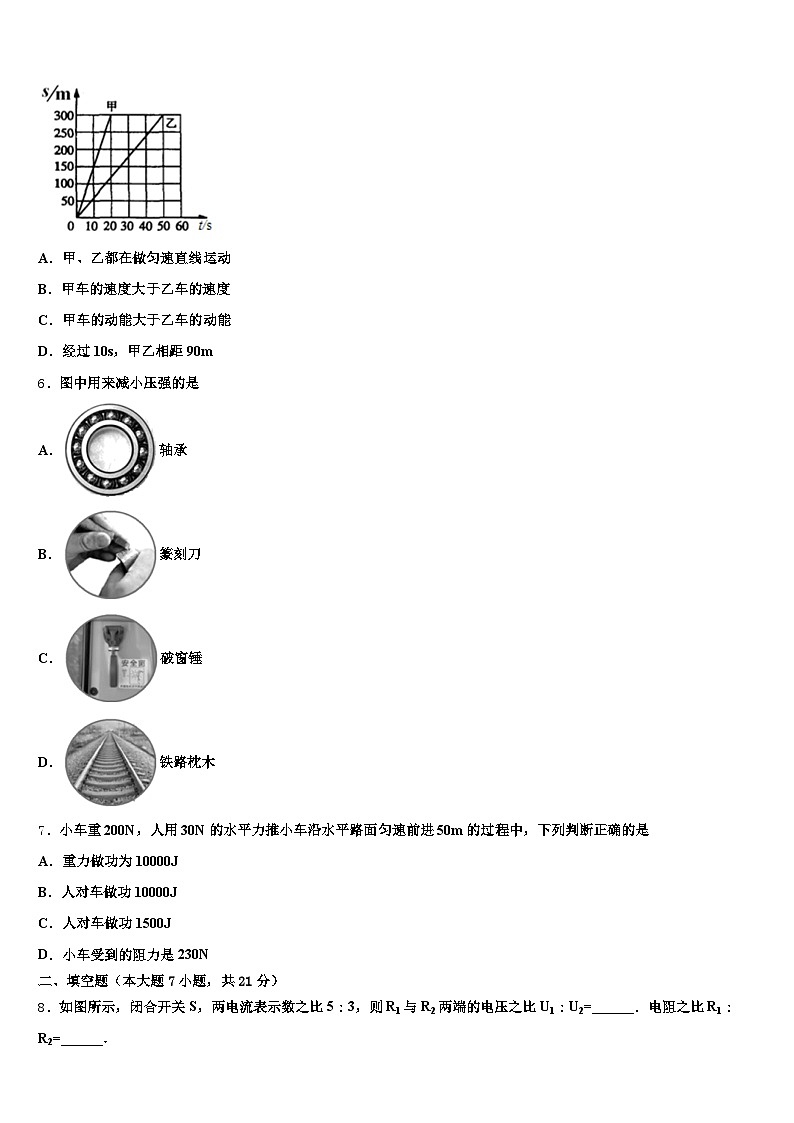

5．甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的s﹣t图象（路程﹣时间图象）如图所示．下列判断不正确的是
A．甲、乙都在做匀速直线运动
B．甲车的速度大于乙车的速度
C．甲车的动能大于乙车的动能
D．经过10s，甲乙相距90m
6．图中用来减小压强的是
A．轴承
B．篆刻刀
C．破窗锤
D．铁路枕木
7．小车重200N，人用30N的水平力推小车沿水平路面匀速前进50m的过程中，下列判断正确的是
A．重力做功为10000J
B．人对车做功10000J
C．人对车做功1500J
D．小车受到的阻力是230N
二、填空题（本大题7小题，共21分）
8．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
9．观众听到的口技演员的声音是靠_____传播的；观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的_____。
10．如图所示的电路，要使L1、L2并联，需要闭合的开关是________；如果同时闭合开关S1、S2和S3 ， 电路会出现________．
11．如图所示，底面积和质量都相同的A、B两容器，装有质量相同的不同液体，放在水平桌面上，则液体对容器底部的压强PA______PB，容器对桌面的压强PA′_____PB′.（选填“大于”“等于”“小于”）
12．如图是被破坏的单车，车把上的车闸是_____（选填“省力”或“费力”）杠杆，遇到紧急情况刹车时，是通过增大压力的方法增大_____，管理中心通过GPS定位系统锁定单车位置，是通过_____（“电磁波”或“超声波”）传递信息，请爱护公共财物，遵守社会公德．
13．如图所示是一定质量的某种晶体体积随温度变化的图象，分析图象可知，AB段表示______状态，BC段不含B点和C点表示______状态，0-12℃，密度的变化情况是______，这种晶体的熔点是______℃。
14．小明把手放在喉咙处讲话，感觉喉头振动了，说明声音是由物体的_______产生的；花样游泳运动员，能潜在水中听到音乐，说明_______能够传声．
三、作图题（共7分）
15．某家庭进户线和各元件如图所示，请完成家庭电路的连接．
16．在图中，小球受到的重力G为4牛。用力的图示法画出重力G。
（____）
17．一束光从空气射向水面，请完成光路．
四、实验题（本大题共5小题，共20分）
18．小宇在“测定小灯泡电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω。
如图1是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因可能是_____。排除故障后，根据实验数据画出如图2的U﹣I图象，计算出小灯泡的额定功率是_____W。完成上述实验后，小宇设计了如图3的电路，在不使用电压表的情况下测出了额定电流为I额的小灯泡的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）
①按图3电路图连接电路；
②只闭合开关_____，移动R1滑片，使电流表的示数为I额，小灯泡正常发光；
③只闭合开关_____，保持R1滑片位置不动，移动R2滑片使电流表的示数为I额；
④保持_____（选填“R1”或“R2”）滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额＝_____。（用I额、I1、I2、R0表示）
19．如图所示的装置是探究“动能的大小与什么因素有关？”的实验，步骤如下．
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示：将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰．木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示．
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较____反映出来的，这里用到了物理学研究问题的方法， ___法．（选填“直接测量”、“放大”或“转换”）;
②分析乙、丙两图，让小球从同一高度从静止释放，是为了控制_____相同，得到的实验结论是___
20．用电压表和电流表测定额定电压为2.5V灯泡的额定功率，电路如图甲所示：
（1）闭合开关前，滑动变阻器的滑片应置于_____端（填“A”或“B”）
（2）闭合开关后，小灯泡发光，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是_____（选填字母“a”、“b”或“c”）
（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，直至_____时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是_____W，若此时换成“”的另一灯泡，那么该灯泡的实际功率_____1.6W（选填“＞”、“＝”或“＜”）
（4）实验过程中，若没有电流表，仅用一个电压表和一个电阻箱测量小灯泡的额定功率（实验器材满足实验要求），按照丙图连接好实物电路，请在下列横线填上适当内容使实验能够完成：
①只闭合开关_____，移动变阻器的滑片P，使电压表示数为2.5V
②接着_____，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③小灯泡额定功率的表达式：P＝_____（用上述测量出的物理量及已知量表示）
21．“测量小石块的密度”实验。
小红所用器材有天平、小石块、烧杯、水、细线等，她的实验过程如下：
①调节托盘天平横梁平衡。
②用天平测出石块的质量m1。
③如图甲，将烧杯中装入适量的水，置于天平上，平衡时的读数为m2。
④如图乙，接着用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另端，石块不触杯壁和杯底，水不外溢）。
⑤已知水的密度为ρ水，石块的密度表达式为ρ石＝_____（用已知量和测得的物理量表示）。
⑥此实验过程中若将（3）（4）顺序对换，则所测密度的误差是偏_____（选填“大”或“小”）。小明在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个完全相同的烧杯、量筒、细线、滴管和足量的水（已知水的密度为ρ水），小石块能放入烧杯中，但无法放入量筒中。请利用上述器材帮他设计实验方案，补全实验步骤及测量的物理量，物理量要用规定的符号表示，实验过程烧杯中的水不能溢出。
①实验步骤和测量的物理量：a．调节天平横梁平衡。_____；
②用已知量和测得的物理量表示出小矿石块的密度ρ石＝_____。
22．在“测量小灯泡的电功率”实验中．电源电压为6V保持不变．所用小灯泡的额定电压为1．5V．小灯泡的电阻约为10。
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
(1)闭合开关S前，应将滑动变阻器的滑片P移到最_______端(选填“左”或“右”)。
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_______(填序号)
A．检查电路是开断路
B．检查电路是开短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示．分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_______(选填“增大”、“不变”或“减小”)；小灯泡的额定功率为_______W。
(5)若将小灯泡换成定值电阻，该电路还可以进行的实验有______________(清写出一个即可)。
五、计算题（本大题共2小题，共13分）
23．如图所示，用滑轮组匀速提起一个重为400N的物体，物体在5s内竖直上
升了2m，人拉绳的力为250N（不计绳重和摩擦）．
对重物做的有用功是多少？ (2)动滑轮重为多少？人拉绳子做功的功率是多少？ (4)滑轮组的机械效率是多少？
24．如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S。
当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值。当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求滑动变阻器消耗的电功率。
六、综合能力题（本大题共3小题，共18分）
25．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？电热丝R1的电阻是多大？饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
26．请阅读《探海神器﹣﹣“蛟龙”号》回答32题．
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力．“蛟龙”号的形状外观如图所示．这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行．由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的．
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块．“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量．
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停．此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮．可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的．
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐_____．（选填“变大”、“变小”或“不变”）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将_____．（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）在“蛟龙”号悬停时，抛掉适量的压载铁．请根据“蛟龙”号的受力情况分析其运动情况．（可画受力示意图辅助说明）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮．鱼能控制自身的沉浮，主要是通过改变_____．
A．所受的浮力 B．所受的重力 C．液体的密度
27．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：
（1）请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）
（_____）
（2）电路接通后，电磁铁的上端是_____（选填“N或“S“）极
（3）若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、飞机是通过电磁波与地面进行联系的，故A错误；
B、飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，升力的施力物体是空气，故B错误；
C、飞机的锂电池充电时将电能转化为化学能，故C错误；
D、飞机表面使用的碳纤维强度大，承载能力大，由m＝ρV可知，密度小可减小飞机的质量，故D正确。
2、B
【解析】
A．热水的温度高分子热运动快，墨水滴到水中，热水扩散的快，则热水变色比冷水快，故A说法错误；
B．汽车行驶中司机为了防止紧急刹车时由于惯性带来的危害必须系安全带，故B说法正确；
C．刀刃磨得很薄是为了在压力一定时，减小受力面积，增大压强，故C说法错误；
D．电动机是利用通电线圈在磁场中受力能转动的原理制成的，是将电能转化为机械能的，电磁感应现象是机械能转化成电能的过程，利用这一原理制成的是发电机，不是电动机；故D说法错误．
3、C
【解析】
A．踢出去的足球在地面上滚动越来越慢，是因为足球受阻力的作用，故A错误。
B．惯性是物体保持原来运动状态不变的性质，是物体的固有属性，不是力的作用，由于惯性，百米冲线后运动员要保持原来的运动状态继续运动，没有立即停下来，故B错误。
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力符合二力平衡条件，是一对平衡力，故C正确为答案。
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力，作用在两个物体上，是一对相互作用力，故D错误。
4、B
【解析】
电动机是利用通电导体在磁场里受力运动的原理制成的．
A.图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，与电动机的原理不同，故A不符合题意；
B.图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，故B符合题意．
C.图中是奥斯特实验，说明了电流周围存在磁场，与电动机的原理不同，故C不符合题意；
D.图中是电磁铁，利用了电流的磁效应，与电动机的原理不同，故D不符合题意；
5、C
【解析】
A．由图象知，甲和乙的s﹣t图线都是正比例图线，它们通过的路程与时间成正比，即甲、乙都在做匀速直线运动，故A正确；
B．由图知，相同时间内甲通过的路程大于乙，所以甲车的速度大于乙车的速度，故B正确；
C．由B项分析可知甲车的速度大于乙车的速度，但两车的质量关系未知，所以两车动能大小无法比较，故C错误；
D．由图象知，v甲=15m/s，v乙=6m/s 所以经过10s两车相距s=（ v甲- v乙）×10s=（15m/s-6m/s）×10s=90m ，故D正确．
6、D
【解析】
A、在一些器械里安装轴承,属于用滚动代替滑动来减小摩擦.故A不合题意;
B、篆刻刀比较锋利,是在压力一定时,通过减小受力面积来增大压强;故B不合题意;
C、破窗锤一头比较尖,是在压力一定时,通过减小受力面积来增大压强;故C不合题意;
D、铁路枕木,是在压力一定时,通过增大受力面积来减小压强;故D符合题意.
7、C
【解析】
试题分析：功等于力与沿力的方向移动距离的乘积．小车重200N，人用30N的水平力推小车沿水平路面匀速前进50m的过程中，小车没有沿重力的方向移动距离，重力做功为零；人对车做功为W="Fs=30N" ×50m =1500J．故选C
考点：功的计算
二、填空题（本大题7小题，共21分）
8、1:1 3:2
【解析】
由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
9、空气 音色
【解析】
声音的传播需要介质，固体、液体、气体都可以传播声音，观众听到的口技演员的声音是靠空气传播的；不同材料发出的声音的音色不同，观众从演员的口技表演中听着像是黄鹂鸟的叫声，是因为演员模仿了黄鹂鸟叫声的音色。
10、S1、S3 电源短路
【解析】
根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
【详解】
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．
11、小于 等于
【解析】
已知A、B两容器，装有等深、
由题中“等质量”可知:,
由题图可以看出: ，
根据 可得:，
由题中“等深”可知:，
根据液体压强公式可得，液体对容器底部的压强为：，
由于A、B两容器的底面积和质量都相同，容器内液体质量相等，它们对桌面的压力相等，所以容器对桌面的压强pA′=pB′．
12、省力 摩擦 电磁波
【解析】
共享单车在刹车时，车闸的动力臂大于阻力臂，属于省力杠杆；遇到紧急情况刹车时，用力握紧刹车是通过增大压力的方法来增大摩擦力；超声波不能在真空中传播，GPS全球定位系统是通过电磁波来实时传递信息的．
13、固体 固液共存 先变大后变小 0
【解析】
由图可知，这种物质在0℃时，体积由B到C，明显变小，因此这是冰在熔化成水，吸收热量，温度不变，故为晶体，熔点为0℃；AB段的温度在零下，所以处于固体状态，BC段处于熔化过程，为固液共存态；由图象可知：0-4℃内，该晶体的体积变小，冰熔化成水，质量不变，根据得到密度变大，4-12℃内，晶体的体积变大，质量不变，根据得到密度减小。
14、振动 液体
【解析】
[1]声音是由物体振动产生的，一切正在发声的物体都在振动．手放在喉咙处大声讲话，感觉喉头振动了，说明声音是由声带的振动产生的；
[2]声音可以在固体、液体和气体中传播；花样游泳运动员在水下能听到音乐声，说明声音可以在液体中传播．
三、作图题（共7分）
15、
【解析】
家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
16、
【解析】
力的大小为4N，取标度为2N，方向竖直向下，作用在小球的重心，如图所示：
17、
【解析】
过入射点垂直水面作出法线NN’，在法线右侧空气中画出反射光线，使反射角等于入射角．在水中法线的另一侧画出折射光线，使折射角小于入射角，如图所示：
四、实验题（本大题共5小题，共20分）
18、 灯泡断路 0.625 S1 S2 R2 I额2•
【解析】
（1）原电路中，灯与变阻器并联，电压表串联在电路中是错误的，灯与变阻器串联，电压表与灯并联，改正后如下所示：
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因可能是灯泡断路。
（3）根据实验数据画出如图2的U﹣I图象知，灯在额定电压下的电流为0.25A，小灯泡的额定功率是：P＝UI＝2.5V×0.25A＝0.625W；
（4）①按电路图3连接电路。
②只闭合开关S1，移动R1滑片，使电流表的示数为I额灯泡正常发光。此时灯泡与R1串联；
③只闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。此时R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；
④保持R2滑片位置不动，将另一个滑动变阻器（R1）滑片移到最左端，电流表的示数为I1，再将此滑动变阻器（R1）的滑片移到最右端，电流表的示数为I2。
⑤由串联电路特点和欧姆定律可得：U＝I1R2＝I2（R1+R2），解得：R2＝，小灯泡额定功率的表达式为：P额＝I额2RL＝I额2R2＝I额2。
19、木块在水平面上移动的距离 转换 小球运动到斜面底部时速度 物体的速度一定时，质量越大，动能越大
【解析】
①探究物体动能大小与哪些因素有关时，物体动能的大小无法直接体验，所以通过小球对木块外做功的多少来体现小球动能的多少，即通过木块被推动的距离来判断小球动能的大小，所用方法为转换法．
②分析乙、丙两图，小球释放的位置相同，是为了控制到达水平面时，初速度相同；当两球的质量不同，丙图中小球质量大，木块被推动的距离大，说明丙图中小球的动能大，故可以得出初步结论是：物体的速度一定时，质量越大，动能越大．
20、A c 电压表示数为2.5V 1.5 ＜ S1 断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻
【解析】
（1）闭合开关前，滑动变阻器的滑片应置于阻值最大处的A端；
（2）闭合开关后，小灯泡发光，则电路为通路，但电压表示数为1．经检查，图中a、b、c三根导线中有一根断了，则该导线是c；
（3）灯在额定电压下的功率为额定功率，闭合开关，缓慢移动滑片，直至 电压表示数为2.5V时停止移动滑片，此时电流表的示数如图乙所示，电流表选用小量程，分度值为1.12A，电流为1.2A，
则灯泡的额定功率：P＝UI＝2.5V×1.2A＝1.5W；
若此时换成“”的另一灯泡，因两灯的额定电压相同，而额定功率1.6W＞1.5W，根据R＝可知，故该灯泡的电阻小于原来灯的电阻，由串联分压原理可知，这个灯的电压小于2.5V，故此灯的实际功率＜1.6W；
（4）实验步骤：
①只闭合开关S1，移动变阻器的滑片P，使电压表示数为2.5V；
②断开S1，闭合S2，保持滑片P的位置不变，调节电阻箱连入电路中的电阻，当电压表示数为2.5V时，读出电阻箱连入电路的阻值为R1；
③根据等效法，电阻箱连入电路的阻值为R1，即为灯正常发光时的电阻，
故小灯泡额定功率的表达式：
P＝＝．
21、 小 见解析所示 •ρ水
【解析】
（1）用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m3（此时手向上拉住细线另一端，石块不触杯壁和杯底，水不外溢），
石块排开水的质量为：m排＝m3﹣m2，若水的密度为ρ水，则石块的体积为：
V石＝V排＝＝，
石块的密度：ρ石＝＝＝，
此实验过程中若将（3）（4）顺序对换，因为提出石块时会带出一部分水，则所测水与烧杯的总质量m2变小，所以所测排开水的体积变大，测得石块的体积变大，故所测石块的密度偏小；
（2）实验步骤和测量的物理量：a．调节天平横梁平衡。b．将两烧杯分别放在天平的两个盘中，并用滴管向质量较小的烧杯中加水，使天平再次平衡；
c．用细线系住石块，放入质量较大的烧杯中，向量筒中加入适量水，记下体积V1；再将量筒中的水加入质量较小的烧杯中，直到天平平衡，记下此时量筒中剩余水的体积V2；
d．向量筒再加入适量水，记下体积V3，将石块完全浸没在量筒的水中，记下体积V4；
（2）由ρ＝得，m＝ρV，石块和水的质量相等：
则ρ石（V4﹣V3）＝ρ水（V1﹣V2），
则ρ石＝•ρ水。
22、 (1)
(1)左(3)C(1)增大0.5
(5)伏安法测电阻或电阻一定时，研究通过导体的电流与导体两端电压的关系
【解析】
试题分析：（1）滑动变阻器滑片P向右滑动时小灯泡变亮，根据P=I1R知电流增大，由欧姆定律知电阻减小，应接右下接线柱，电路如下图所示：
（1）为了保护电路，闭合开关S前，应将滑动变阻器的滑片P滑到最大值左端；
（3）因为电流表和电压表都有示数，就应该考虑是灯泡实际功率太小，所以应该移动滑动变阻器．故选C；
（4）由图象可知，当小灯泡两端的电压增大时，电流也增大，但电流增大较小，根据知，灯丝的电阻会增大；当灯泡正常发光时电压为1.5V，由图知，电流为0.1A，所以灯泡的额定功率：P额=U额I=1.5V×0.1A=0.5W；
（5）若将小灯泡换成定值电Rl，用电压表测量电阻，电流表测量电流，根据可以测量电阻．
故答案为：（1）
（1）左；（3）C；（4）增大；0.5；（5）伏安法测电阻．
考点：电功率的测量．
五、计算题（本大题共2小题，共13分）
23、 (l) 800J (2) 100N(3) 200W (4) 80％
【解析】
(l)w有用=Gh=400N×2m=800J
(2)G动 = 2F-G = 2×250N－400N = 100N
(3)p===200W
(4)η==×100％=80％
24、10Ω 6.4W
【解析】
试题分析：（1）S1S2都闭合时，L与R2并联，灯泡正常发光，则U实=U额=12V，
且U总="12V" ，I实=I额=P额/U额=6W/12V=0.5A，R2的电流I2=I总-I实=1.7A-0.5A=1.2A，滑动变阻器的滑片P移到最右端时有最大阻值，所以，R2的最大值是I2max=U总/I2=10Ω
（2）S1S2都断开时，R1与R2串联，I=U/（R1+R2）=12V/(5Ω+10Ω)=0.8A，滑动变阻器的滑片P在最右端，有最大阻值，滑动变阻器消耗的电功率P=I2R=6.4W
考点：欧姆定律及其应用，电功率的计算
六、综合能力题（本大题共3小题，共18分）
25、（1）5A；（2）1056Ω；（3）147s
【解析】试题分析：（1）根据P=U2/R可知当U一定时，R最小，P最大，因此当S闭合时，R1短路，电路中电阻最小，此时功率最大，饮水机处于加热状态；由P=UI可得：I热=P热/U=1100W/220V=5A；
（2）因为当加热时只有R2工作，故R2=U/I热=220V/5A=44Ω；由P=U2/R可得，当饮水机处于保温状态时，R总=U2/P保温=220V2/4W=1100Ω因为串联，故R1=R总﹣R2=1100Ω﹣44Ω=1056Ω；
（3）水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（97℃﹣20℃）=1.617×105J；因为电能全部转化为水的内能，故W=Q=1.617×105J，由P=W/t可得：t=W/P热=1.617×105J/1100W=147s
考点：电功与热量的综合计算
26、变大 匀速下沉 “蛟龙”号将上浮 A
【解析】
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示:） “蛟龙”号将上浮．
（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A．
27、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：
（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
