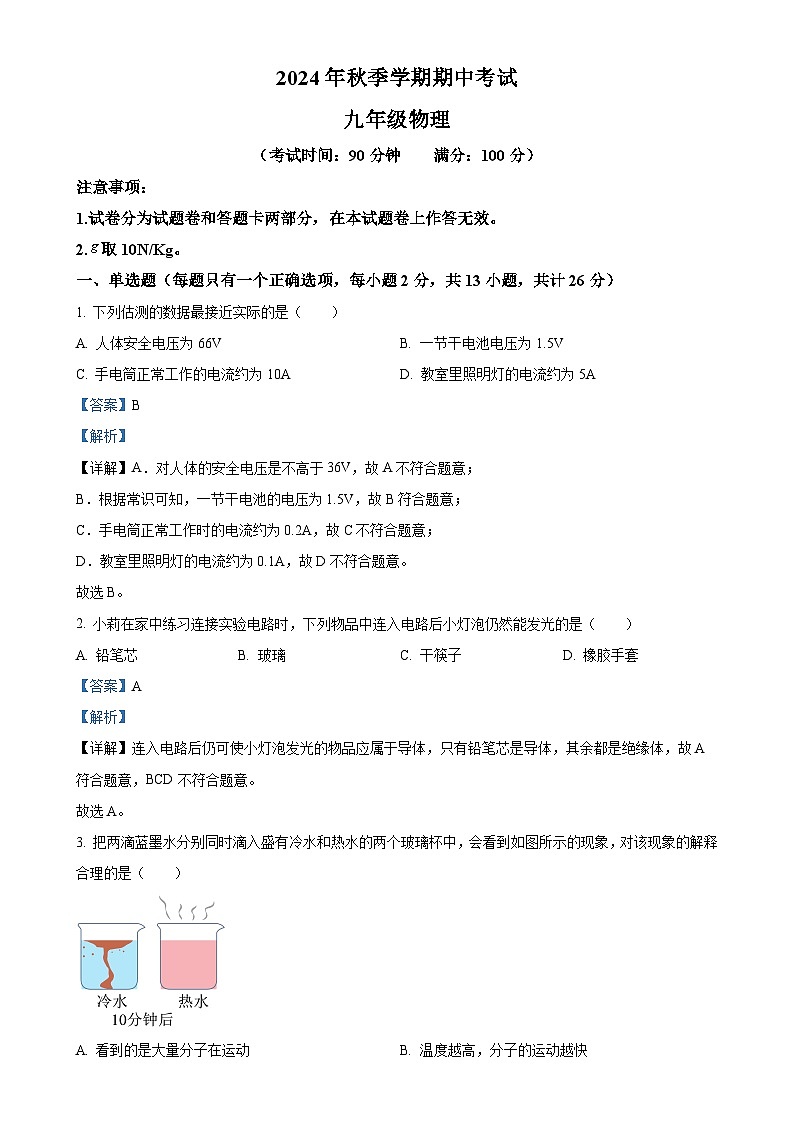

广西壮族自治区钦州市共美学校九年级上学期11月期中物理试题（解析版）-A4

这是一份广西壮族自治区钦州市共美学校九年级上学期11月期中物理试题（解析版）-A4，共19页。试卷主要包含了取10N/Kg，2A，故C不符合题意；， 下列说法中，正确的是等内容，欢迎下载使用。
（考试时间：90分钟 满分：100分）
注意事项：
1.试卷分为试题卷和答题卡两部分，在本试题卷上作答无效。
2.取10N/Kg。
一、单选题（每题只有一个正确选项，每小题2分，共13小题，共计26分）
1. 下列估测的数据最接近实际的是（ ）
A. 人体安全电压为66VB. 一节干电池电压为1.5V
C. 手电筒正常工作的电流约为10AD. 教室里照明灯的电流约为5A
【答案】B
【解析】
【详解】A．对人体的安全电压是不高于36V，故A不符合题意；
B．根据常识可知，一节干电池的电压为1.5V，故B符合题意；
C．手电筒正常工作时的电流约为0.2A，故C不符合题意；
D．教室里照明灯的电流约为0.1A，故D不符合题意。
故选B。
2. 小莉在家中练习连接实验电路时，下列物品中连入电路后小灯泡仍然能发光的是（ ）
A. 铅笔芯B. 玻璃C. 干筷子D. 橡胶手套
【答案】A
【解析】
【详解】连入电路后仍可使小灯泡发光的物品应属于导体，只有铅笔芯是导体，其余都是绝缘体，故A符合题意，BCD不符合题意。
故选A。

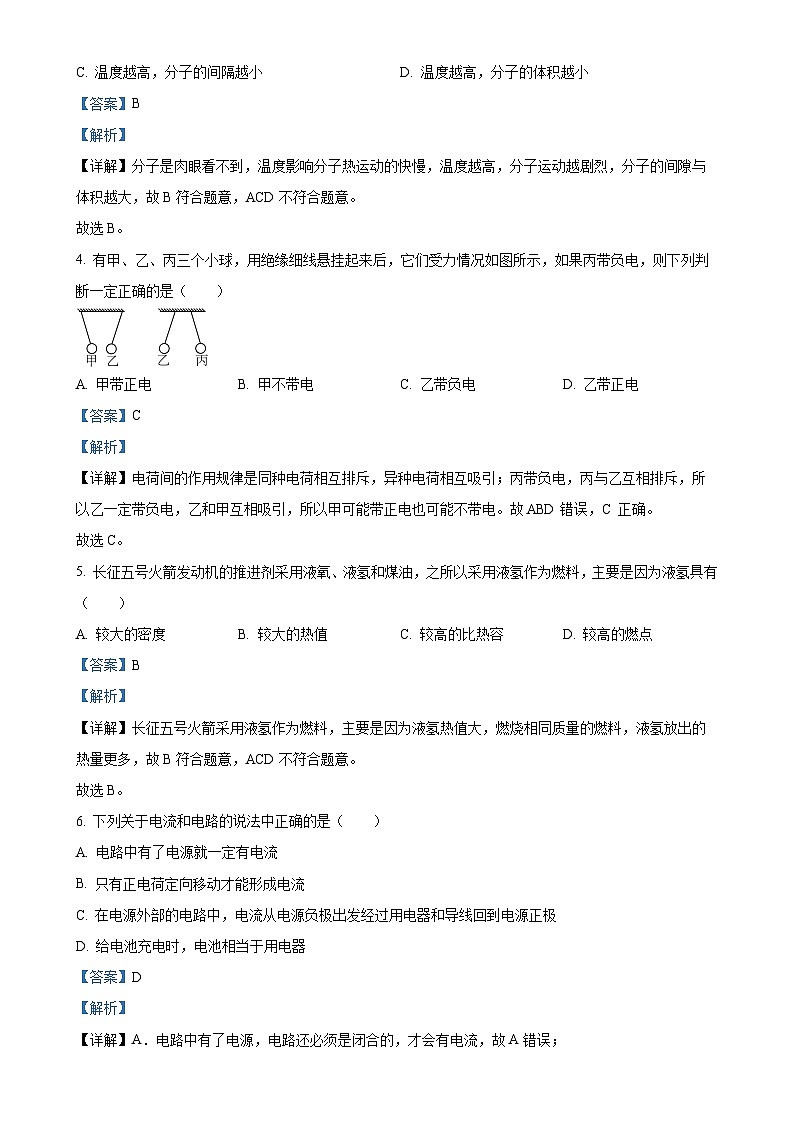

3. 把两滴蓝墨水分别同时滴入盛有冷水和热水的两个玻璃杯中，会看到如图所示的现象，对该现象的解释合理的是（ ）
A. 看到的是大量分子在运动B. 温度越高，分子的运动越快
C. 温度越高，分子的间隔越小D. 温度越高，分子的体积越小
【答案】B
【解析】
【详解】分子是肉眼看不到，温度影响分子热运动的快慢，温度越高，分子运动越剧烈，分子的间隙与体积越大，故B符合题意，ACD不符合题意。
故选B。
4. 有甲、乙、丙三个小球，用绝缘细线悬挂起来后，它们受力情况如图所示，如果丙带负电，则下列判断一定正确的是（ ）
A. 甲带正电B. 甲不带电C. 乙带负电D. 乙带正电
【答案】C
【解析】
【详解】电荷间的作用规律是同种电荷相互排斥，异种电荷相互吸引；丙带负电，丙与乙互相排斥，所以乙一定带负电，乙和甲互相吸引，所以甲可能带正电也可能不带电。故ABD错误，C 正确。
故选C。
5. 长征五号火箭发动机的推进剂采用液氧、液氢和煤油，之所以采用液氢作为燃料，主要是因为液氢具有（ ）
A. 较大的密度B. 较大的热值C. 较高的比热容D. 较高的燃点
【答案】B
【解析】
【详解】长征五号火箭采用液氢作为燃料，主要是因为液氢热值大，燃烧相同质量的燃料，液氢放出的热量更多，故B符合题意，ACD不符合题意。
故选B。
6. 下列关于电流和电路的说法中正确的是（ ）
A. 电路中有了电源就一定有电流
B. 只有正电荷定向移动才能形成电流
C. 在电源外部的电路中，电流从电源负极出发经过用电器和导线回到电源正极
D. 给电池充电时，电池相当于用电器
【答案】D
【解析】
【详解】A．电路中有了电源，电路还必须是闭合的，才会有电流，故A错误；
B．电荷的定向移动形成电流，正电荷、负电荷定向移动都能形成电流，故B错误；

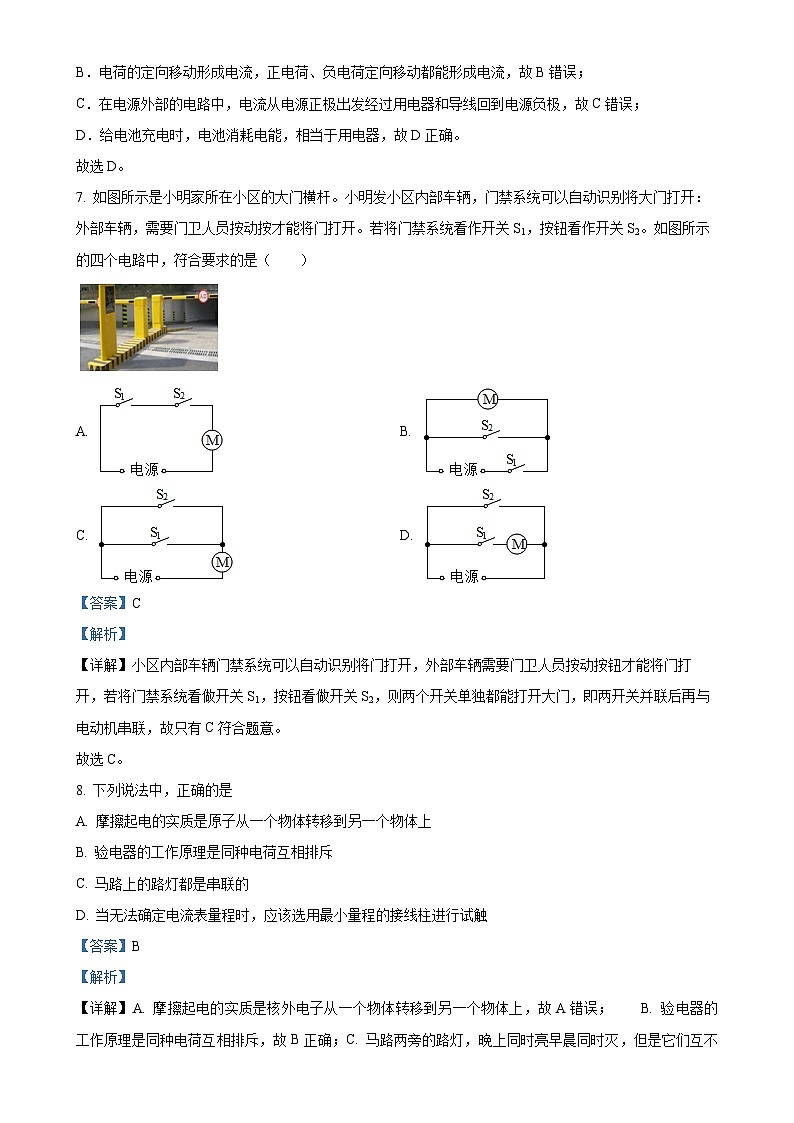

C．在电源外部的电路中，电流从电源正极出发经过用电器和导线回到电源负极，故C错误；
D．给电池充电时，电池消耗电能，相当于用电器，故D正确。
故选D。
7. 如图所示是小明家所在小区的大门横杆。小明发小区内部车辆，门禁系统可以自动识别将大门打开：外部车辆，需要门卫人员按动按才能将门打开。若将门禁系统看作开关S1，按钮看作开关S2。如图所示的四个电路中，符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做开关S1，按钮看做开关S2，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故只有C符合题意。
故选C。
8. 下列说法中，正确的是
A. 摩擦起电的实质是原子从一个物体转移到另一个物体上
B. 验电器的工作原理是同种电荷互相排斥
C. 马路上的路灯都是串联的
D. 当无法确定电流表量程时，应该选用最小量程的接线柱进行试触
【答案】B
【解析】
【详解】A. 摩擦起电的实质是核外电子从一个物体转移到另一个物体上，故A错误； B. 验电器的工作原理是同种电荷互相排斥，故B正确；C. 马路两旁的路灯，晚上同时亮早晨同时灭，但是它们互不影响，能独立工作，它们是并联的，故C错误； D. 当无法确定电流表量程时，应该选用最大量程的接线柱进行试触，故D错误．故选B.
9. 同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】电压表在测量电压时，应并联接入电路中；电流要从电压表的正接线柱流入，从负接线柱流出，故C正确，ABD错误。
故选C。
10. 如图，两盏相同的灯泡在闭合开关S后都能发光，过一会儿两盏电灯突然都不亮了，电压表和电流表的示数均变为零，此时电路的故障是（ ）
A. 灯L1被短路了B. 灯L2被短路了C. 灯L1的灯丝断了D. 灯L2的灯丝断了
【答案】C
【解析】
【详解】分析电路可知两灯泡串联，电压表测L2的电压，电流表测电路电流，过一会儿两盏电灯突然都不亮了，电流表的示数变为零，说明电路故障为断路，电压表无示数说明是与之并联之外的用电器断路，即灯泡L1的灯丝断了，故C符合题意，ABD不符合题意。
11. 如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流大小有（ ）
A. ，B. ，
C. ，D. ，
【答案】C
【解析】
【详解】对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的，故ABD不符合题意，C符合题意。
故选C。
12. 如图甲为调光台灯，乙为一简单调光台灯的电路图，在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则M、N两接线柱可以分别接在（ ）
A. A、BB. C、DC. A、DD. B、C
【答案】C
【解析】
【详解】滑片P向左移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，根据欧姆定律可知，此时变阻器接入电路的电阻变大，所以应该是变阻器滑片右边的电阻丝接入电路，故必须选择D接线柱，再选择A或B接线柱即可，故C符合题意，ABD不符合题意。
故选C。
13. 小明用如图所示电路探究“串联电路的电压特点”。开关断开，电压表示数为3V﹔闭合开关时，电压表示数为1V。则下列说法正确的是（ ）
A. 电源电压为5V
B. 闭合开关时，灯L2两端的电压为2V
C. 闭合开关时，灯L1两端的电压为3V
D. 闭合开关时，电压表测量的是灯L2两端的电压
【答案】B
【解析】
【详解】由图知道，灯L1与灯L2串联，电压表测L1两端的电压。
AD．当开关断开时，电压表串联在电路中，电路中几乎没有电流，而电压表与电源两极相连，测量电源电压，开关断开，电压表示数为3V，电源电压为3V，故AD错误；
BC．闭合开关时，电压表测L1两端的电压，根据题意知道，L1两端的电压是1V，由串联电路的电压规律知道，L2两端电压
故B正确，C错误。
故选B。
二、多选题（每题至少2个正确选项，全部选对为3分，部分选对2分，有一个错误答案为0分。共3小题，共9分）
14. 关于内能、热量和温度，下列说法不正确的是（ ）
A. 温度高的物体含有的热量多
B. 热传递过程中，内能总是从内能多的物体向内能少的物体转移
C. 物体温度升高，它的内能一定增加
D. 物体内能增加的越多，吸收的热量越多
【答案】ABD
【解析】
【详解】A．热量是过程量，不能说物体具有或者含有热量，故A错误，A符合题意；
B．热量总是从高温物体传向低温物体，跟内能多少无关，内能大的温度不一定高，故B错误，B符合题意；
C．物体温度升高，分子无规则运动加快，分子动能变大，内能一定增加，故C正确，C不符合题意；
D．物体内能增加的越多，可能是吸收的热量越多，也可能是外界对物体做功多，故D错误，D符合题意。
故选ABD。
15. 如图所示，对于图片中所描述的物理过程，下列分析正确的是（ ）
A. 图甲：活塞压缩空气做功，导致筒内空气内能增加，温度升高，硝化棉燃烧
B. 图乙：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是液化现象
C. 图丙：悬挂钩码不能把两块铅块分开，说明分子间存在引力，没有斥力
D. 图丁：是柴油机的做功冲程，火花塞点火使柴油剧烈燃烧
【答案】AB
【解析】
【详解】A．活塞下压过程中将机械能转化为筒内空气的内能，使得筒内空气温度升高，达到硝化棉的燃点，硝化棉燃烧，故A正确；
B．瓶塞被推开时，瓶内空气的内能转化为瓶塞的机械能，使得瓶内空气内能减小，温度降低，瓶内水蒸气遇冷液化形成白雾，故B正确；
C．由分子动理论可知，分子之间存在相互作用的引力和斥力，故C错误；
D．分析丁图可知，图中为汽油机的做功冲程，因为汽油机最上面是火花塞，而柴油机没有火花塞，是喷油嘴，故D错误。
故选AB。
16. 由欧姆定律公式变形得，结合所学电学知识正确的是（ ）
A. 导体的电阻跟通过导体的电流成反比
B. 如果导体被拉长，则其电阻将变大
C. 如果通过导体的电压变大，导体的电阻将变大
D. 某一导体两端电压增大时，电流也增大，但其比值不变
【答案】BD
【解析】
【详解】A．电阻是描述导体对电流的阻碍作用的物理量，电阻是导体本身的性质，与通过导体的电流没有关系，故A错误；
B．如果导体被拉长，导体的材料不变，长度变长，横截面积变小，则其电阻将变大，故B正确；
C．电阻是导体本身的性质，与导体两端的电压无关，故C错误；
D．某一导体两端电压增大时，电阻是导体本身的性质，同一段导体，电阻不变，根据可知，某一导体两端电压增大时，电流也增大，根据可知，电压与电流的比值是电阻，故当电压增大时，电阻的大小不变，电压与电流的比值大小不变，故D正确。
故选BD。
三、填空题（本大题共6小题，每空1分，共14分。）
17. 如图所示，玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数大于玻璃板的重力，这个现象说明分子间存在___________（选填“引力”或“斥力”）﹔放学后老师都向教室内喷洒消毒液进行消毒，一会儿走廊里的人就能闻到消毒液的气味，这属于___________现象。
【答案】 ①. 引力 ②. 扩散
【解析】
【详解】[1]分子间存在相互作用的引力和斥力，玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数大于玻璃板的重力，这个现象说明分子间存在引力。
[2]闻到消毒液的气味，这是因为分子在不停地做无规则运动，这属于扩散现象。
18. 如图所示，用酒精灯给水加热，随着酒精逐渐减少，其热值会 ___________（填“增大”“减小”或“不变”）；一段时间后，观察到软木塞冲出试管口，此过程中，水蒸气的 ___________能转化为软木塞的机械能。
【答案】 ①. 不变 ②. 内
【解析】
【详解】[1]热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量无关，用酒精灯给水加热，随着酒精逐渐减少，其热值不变。
[2]木塞冲出试管口，与内燃机做功冲能量转化相同。此过程中，水蒸气对软木塞做功，水蒸气的内能减小，水蒸气的内能转化为软木塞的机械能。
19. 我市大沙河4A风景区景色优美，对群众免费开放。游客还可以乘船游览，宽阔的水面能对气温起到一定的调节作用，是因为水的比热容较 ___________；游客感到凉爽还因为汗液蒸发时 ___________（选填“吸收”或“放出”）热量。
【答案】 ①. 大 ②. 吸收
【解析】
【详解】[1]水的比热容较大，白天，相同质量的水和土壤、沙石（陆地）比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气温。
[2]蒸发吸热，游客感到凉爽还因为汗液蒸发时吸收热量。
20. 甲图是生活中常用的热水瓶。当注入一定量的热水后，立即盖上软木塞，有时软木塞会跳起来，这一过程瓶内气体通过______改变了内能。乙图是四冲程汽油机的工作示意图，其中______图 (选填符号)所示的冲程也发生同样的能量转化。倘若该四冲程汽油机每秒钟活塞对外做功10次，则该汽油机的转速为______r/min。
【答案】 ①. 做功 ②. D ③. 1200
【解析】
【详解】[1]由图甲知，瓶内气体膨胀对外做功，气体的内能转化为瓶塞的机械能，这一过程瓶内气体是通过做功改变了内能。
[2]乙图中
A．一个气门关闭，一个气门打开，活塞向上运动，排气冲程；
B．两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能；
C．一个气门关闭，一个气门打开，活塞向下运动，是吸气冲程；
D．两个气门都关闭，活塞向下运动，是做功冲程，将内能转化为机械能。
所以，D图所示的冲程与甲图发生同样的能量变化。
[3]每秒钟做功10次，该汽油机每秒钟完成10个工作循环，即
10×4=40个
冲程，所以飞轮应该转20转，所以1min飞轮应该转动
20×60=1200转
故飞轮转速是1200r/min。
21. 低碳生活正在广泛兴起，据有关研究表明，在保证生活需要的前提下，每人每少买一件衣物，可节约2.6kg的标准煤（相当减排CO26.5kg）。若2.6kg的标准煤完全燃烧则可生产____________J的热量；若不计热损失，可将质量为1000kg的水从10℃加热到____________℃。[q煤=3.0×107J/kg，c水=4.2×103J/(kg·℃)]（计算结果保留一位小数）
【答案】 ①. 7.8×107 ②. 28.6
【解析】
【详解】[1]2.6kg的标准煤完全燃烧产生的热量
Q放=mq煤=2.6kg×3.0×107J/kg=7.8×107J
[2]若不计热损失，水吸收的热量
Q吸=Q放=7.8×107J
水升高的温度
水的末温
t=t0+Δt=10℃+18.6℃=28.6℃
22. 图是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为________Ω。若将它们串联通过小灯泡L的电流为0.15A时，电路的总电压为________V；若将它们并联接在电压为2V的电源两端，干路中的总电流为________A。
【答案】 ①. 20 ②. 4 ③. 0.35
【解析】
【详解】[1]由图像与欧姆定律可知，电阻R的阻值为
[2]若将它们串联通过小灯泡L的电流为0.15A时，由串联电路电流处处相等得，此时电阻R的电流为0.15A，由图像得，L与R的电压分别为1V、3V，电路的总电压为
[3]若将它们并联接在电压为2V的电源两端，L与R的电压均为2V，由图像得，L与R的电流分别为0.25A、0.1A，干路中的总电流为
四、作图题（每小题2分，共2小题，共4分）
23.
（1）在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都能正常工作。
（2）请根据图中的电路图用笔连接实物图。（电路中电流小于0.6A）
【答案】（1） （2）
【解析】
【小问1详解】
两个灯泡都能正常工作，电流表串联在电路中，所以下方虚线框中填入电流表，则上方虚线框中填入电源，如下图所示：
【小问2详解】
由电路图可知，两个灯泡串联，开关控制整个电路靠近电源正极，因为电路中电流小于0.6A，所以电流表接小量程，根据电路图连接实物图，实物图与电路图一一对应，连接如下图所示：
五、实验题（本大题共4小题，每空1分，共23分。）
24. 在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。
（1）在连接电路时，开关应___________；
（2）实验中，选择三个小灯泡的规格应该___________（选填“相同”或“不同”）。检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别___________联在、、、处，实验时，她记录了以上表中的实验数据。
（3）由表中的实验数据可得出的结论是___________（选填“A”或“B”）。
A 串联电路中，电流处处相等；
B. 串联电路中，干路电流等各支路电流。
【答案】（1）断开 （2） ①. 不同 ②. 串
（3）A
【解析】
【小问1详解】
为保护电路及人身安全，连接电路时开关应处于断开状态，避免发生短路等情况。
【小问2详解】
[1]为避免实验出现偶然性，使实验结论具有普遍性，实验中应选用三个规格不同的灯泡。
[2]使用电流表测量电流时，电流表需串联在电路当中，每次需断开开关，电流表连接完成后再闭合开关。
【小问3详解】
比较实验数据可知，a、b、c、d处电流均等于0.2A，说明在串联电路中电流处处相等，故选A。
25. 如图甲所示，为了探究不同物质的吸热能力，小明用相同的电加热器分别给A、B两种液体加热，根据记录的实验数据作出了图乙中两种液体的温度随时间变化的图像。
（1）实验时，需要在两个相同的烧杯内中加入______（选填“质量”或“体积”）和初温相同的A、B两种液体；
（2）由图像乙可知：A液体温度升高到40℃吸收的热量______（选填“大于”、“小于”或“等于”）B液体温度升高到20℃吸收的热量；
（3）如果A、B两种物质，一种是水，另一种是食用油，则______（选填“A”或“B”）物质是水，下列选项与水的这一特性无关的是______；
A.夏天在地面洒水降温 B.用热水袋取暖 C.用作汽车发动机的冷却剂
（4）实验过程中液体温度升高，其内能______（选填“增大”、“减小”或“不变”），此过程能量转化是______能转化为液体内能。
【答案】（1）质量 （2）大于
（3） ①. B ②. A
（4） ①. 增大 ②. 电
【解析】
【小问1详解】
根据控制变量的思想可知，为了探究不同物质的吸热能力，实验时，需要控制质量相同。
【小问2详解】
由图像乙可知：A液体温度升高到40℃需要加热3min，B液体温度升高到20℃需要加热2min，所以A液体温度升高到40℃吸收的热量大于B液体温度升高到20℃吸收的热量。
【小问3详解】
[1]水的比热容大，在相同质量、加热相同时间，温度变化小，所以，B是水，A是食用油。
[2] A．夏天在地面洒水降温，是利用水蒸发吸热，不是利用水的比热容，故A符合题意；
BC．用热水袋取暖、用作汽车发动机的冷却剂，这些都是利用水的比热容大的特点，在其他条件相同时，吸收或放出的热量多，故BC不符合题意。
故选A。
【小问4详解】
[1][2]实验过程中用电加热器工作，消耗电能，产生热量，被液体吸收，液体温度升高，其内能增大，此过程能量转化是电能转化为液体内能。
26. 小西和同学们在“探究电流与电压的关系”的实验中，实验电路如图甲所示，电源电压恒为3V，定值电阻的阻值为。
（1）连接电路时，开关应___________，闭合开关前应将滑动变阻器滑片P调至___________（选填“A”或“B”）端；
（2）连接好电路后，闭合开关，发现电压表无示数，电流表有示数，此时电路的故障可能是定值电阻___________路；
（3）排除故障后，第2次实验中电流表的示数如图乙所示，为___________A。
（4）将多次实验测得的数据记录在表格中，分析数据可得：在电阻一定时，通过导体的电流与导体两端的电压成___________；
（5）以下实验中，与此实验中进行多次测量的目的相同的是___________。
A. 伏安法测量定值电阻B. 伏安法测量小灯泡的电功率
【答案】（1） ①. 断开 ②. A
（2）短 （3）0.2
（4）正比 （5）B
【解析】
【小问1详解】
[1][2]为了保护电路，连接电路时，开关必须断开；正确连好电路后，闭合开关前，要将滑动变阻器的滑片P调至A端阻值最大处。
【小问2详解】
闭合开关，电流表有示数，说明电路是通路，电压表无示数，说明定值电阻短路。
【小问3详解】
由图乙知道，电流表选用小量程，分度值为0.02A，示数为0.2A。
【小问4详解】
由表中数据知道，在电阻一定时，通过导体的电流随着两端电压的增大而增大，且比值为定值，由此得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问5详解】
此实验多次实验目的是为了得到普遍规律， “伏安法”测量定值电阻的阻值多次实验是为了求平均值减小误差，伏安法”测量小灯泡的电功率是得到不同实际电压下灯泡的实际功率不同的结论，故与此实验多次的目的是B。
故选B。
27. 某实验小组用伏安法测量待测电阻的阻值，设计的实验电路如图甲所示。
（1）根据图甲用笔画线代替导线将图乙实物图补充完整；
（2）该实验的原理是___________；
（3）连接电路时，开关断开，并将滑动变阻器滑片置于阻值___________处。正确连接电路，闭合开关，发现无论怎样移动滑片P，电流表都没有示数，而电压表示数接近3V，则故障可能是___________；
A.滑动变阻器断路 B.短路 C.断路
（4）排除故障后进行测量时，测得电压表示数为1.5V，电流表示数为0.3A，则待测电阻的阻值为___________；
（5）若撤去电压表和滑动变阻器，新增一个已知阻值为的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻的阻值。实验步骤如下：
①首先，闭合开关S1、S2，记录电流表的示数；
②接着，断开开关___________，记录电流表的示数；则待测电阻的阻值___________（、、表示）。
【答案】（1） （2）
（3） ①. 最大 ②. C
（4）5 （5） ①. S2 ②.
【解析】
【小问1详解】
要使滑动变阻器正常工作，应按照“一上一下”的原则将接线柱连入电路中，按照电路图与实物图一一对应原则，应将滑动变阻器左下接线柱A接入电路中。
【小问2详解】
测电阻阻值的实验原理为欧姆定律的推导式。
【小问3详解】
[1]为保障电路安全，防止电流过大烧坏电路元件，需要将滑动变阻器移动到阻值最大处。
[2]根据电表示数可知，当电流表无示数时，说明电路故障是断路，而电压表有示数且接近电源电压，则断路的是与电压表并联的定值电阻。故选C。
【小问4详解】
根据欧姆定律可知
【小问5详解】
[1][2]当开关S1、S2都闭合时，分析电路可知，此时只有R0工作，且电流为I1，则电源电压
接着断开开关S2，分析电路可知，待测电阻与定值电阻R0串联，此时电流为I2，R0的电压为
则分得的电压为
则的阻值为
六、综合应用题（共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
28. 一辆重为汽车在平直的公路上匀速行驶了，消耗了2kg的汽油。汽车在行驶过程所受牵引力为，已知汽油的热值为。求：
（1）汽车的牵引力所做的功；
（2）2kg汽油完全燃烧放出的热量；
（3）这辆汽车发动机的热机效率。
【答案】（1）
（2）
（3）25%
【解析】
【小问1详解】
因汽车在平直公路上匀速行驶时处于平衡状态，牵引力做的功
【小问2详解】
2kg汽油完全燃烧放出的热量
【小问3详解】
这辆汽车发动机的热机效率
29. 如图所示的电路中，电源电压保持不变，电阻R1＝20Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A。求：
（1）R1两端的电压；
（2）R2的阻值；
（3）电源电压。
【答案】（1）4V （2）10Ω （3）4V
【解析】
【小问1详解】
由电路图可知，电阻R1、R2并联，电流表A测干路电流，电流表A1测电阻R1的电流。那么R1两端的电压
U1=I1R1=0.2A×20Ω=4V
【小问2详解】
根据并联电路的特点，可知通过R2电阻的电流
I2=I-I2=0.6A-0.2A=0.4A
R2的电阻

【小问3详解】
由于并联电路中，电源电压与支路两端电压相等，所以电源电压
30. 如图1是小明设计的调光电路图，他将粗细均匀的电阻丝通过滑片P连入电路，小灯泡的正常发光电压为10V。闭合开关S后，滑片P从最左端滑到最右端的过程中，小灯泡的关系图像（实线部分）如图2所示。（电阻丝的阻值不随温度变化）求：

（1）小灯泡的正常发光，也就是电压为10V的时候，它的电阻为多少？
（2）电源电压；
（3）电阻丝的阻值；
【答案】（1）25Ω （2）10V
（3）40Ω
【解析】
【小问1详解】
小灯泡的正常发光，也就是电压为10V的时候，对应的电流为0.4A，小灯泡的电阻
【小问2详解】
滑片P位于最右端B时，电路为灯泡的简单电路，灯的电压为电源电压达到最大，由小灯泡的I-U关系图像知道，灯的电压为10V，即电源的电压
U=10V
【小问3详解】
当滑片P在A端时，由图得小灯泡两端的电压UL′=2V，电流I=0.2A，因串联电路中总电压等于各分电压之和，电阻丝AB的电压
因串联电路中各处的电流相等，电阻丝AB的阻值
测量位置
电流/A
0.2
0.2
0.2
0.2
实验序号
1
2
3
4
5
0.5
1.0
1.5
2.0
2.5
0.1
0.3
0.4
0.5
