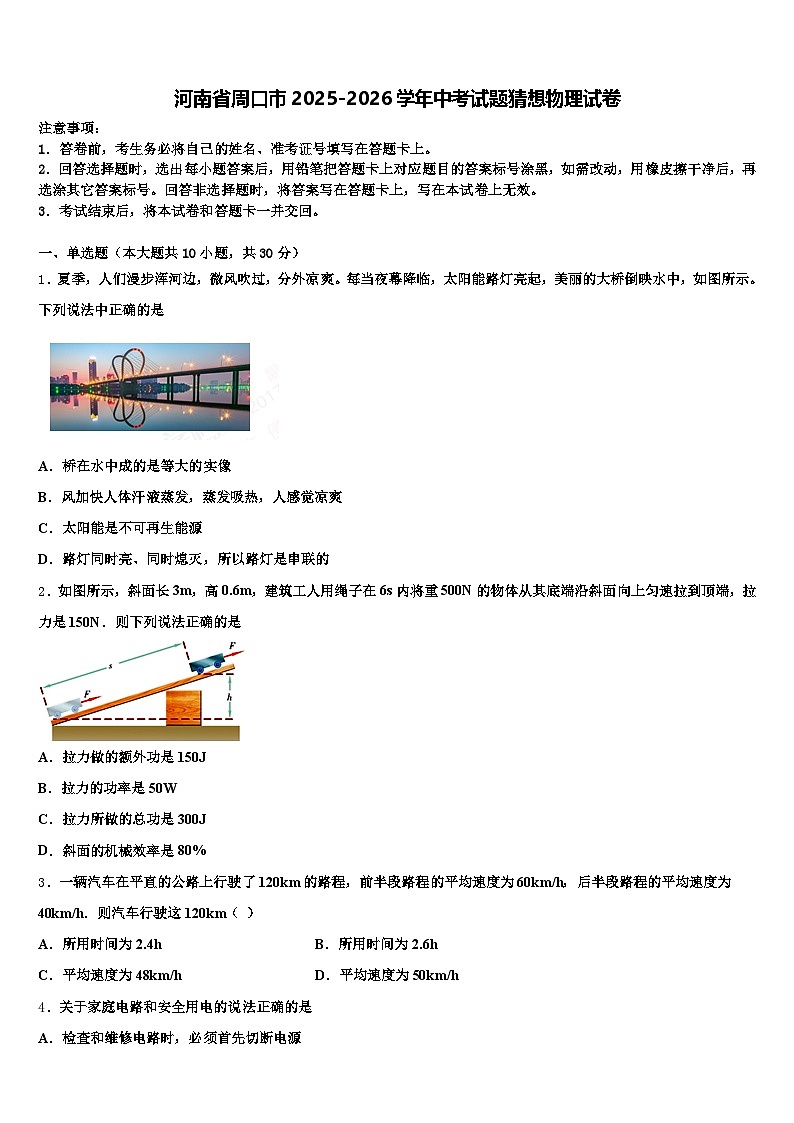

河南省周口市2025-2026学年中考试题猜想物理试卷（含答案解析）

这是一份河南省周口市2025-2026学年中考试题猜想物理试卷（含答案解析），共17页。试卷主要包含了下列物态变化中，属于凝华的是，关于下图，说法正确的是，如图，电源电压恒定等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．夏季，人们漫步浑河边，微风吹过，分外凉爽。每当夜幕降临，太阳能路灯亮起，美丽的大桥倒映水中，如图所示。下列说法中正确的是
A．桥在水中成的是等大的实像
B．风加快人体汗液蒸发，蒸发吸热，人感觉凉爽
C．太阳能是不可再生能源
D．路灯同时亮、同时熄灭，所以路灯是串联的
2．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N．则下列说法正确的是
A．拉力做的额外功是150J
B．拉力的功率是50W
C．拉力所做的总功是300J
D．斜面的机械效率是80%
3．一辆汽车在平直的公路上行驶了120km的路程，前半段路程的平均速度为60km/h，后半段路程的平均速度为40km/h．则汽车行驶这120km（ ）
A．所用时间为2.4hB．所用时间为2.6h
C．平均速度为48km/hD．平均速度为50km/h

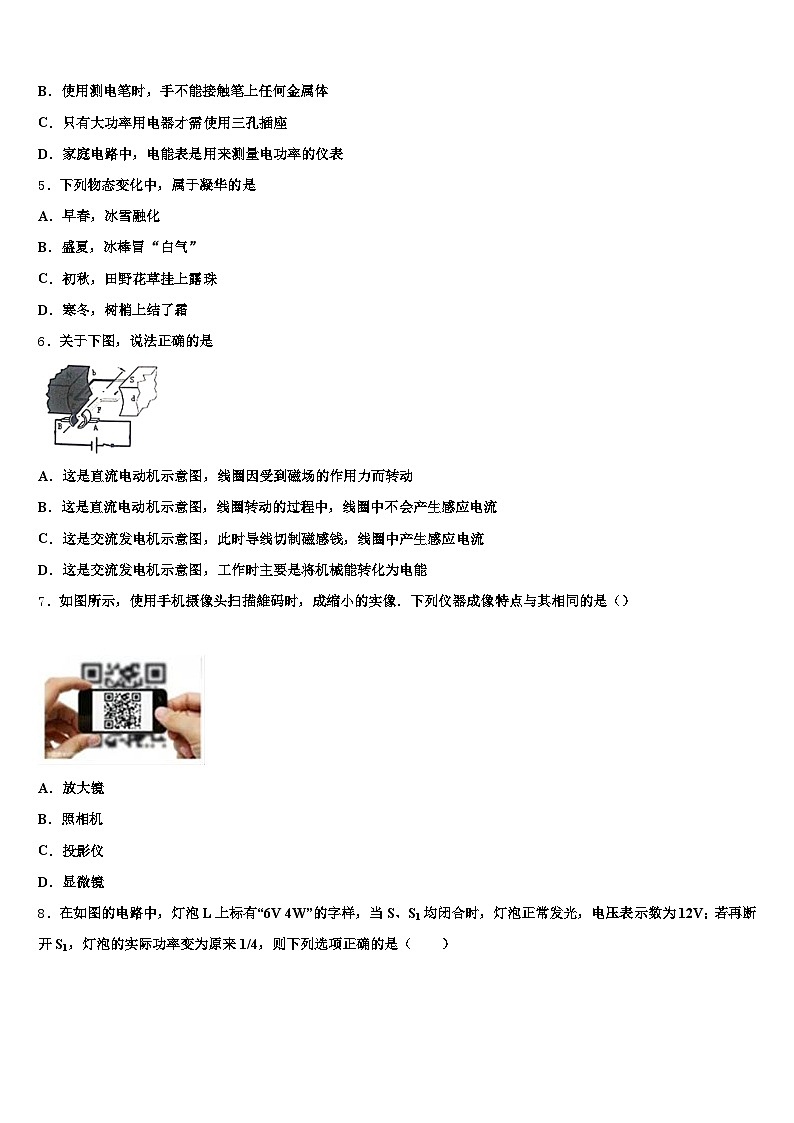

4．关于家庭电路和安全用电的说法正确的是
A．检查和维修电路时，必须首先切断电源
B．使用测电笔时，手不能接触笔上任何金属体
C．只有大功率用电器才需使用三孔插座
D．家庭电路中，电能表是用来测量电功率的仪表
5．下列物态变化中，属于凝华的是
A．早春，冰雪融化
B．盛夏，冰棒冒“白气”
C．初秋，田野花草挂上露珠
D．寒冬，树梢上结了霜
6．关于下图，说法正确的是
A．这是直流电动机示意图，线圈因受到磁场的作用力而转动
B．这是直流电动机示意图，线圈转动的过程中，线圈中不会产生感应电流
C．这是交流发电机示意图，此时导线切制磁感钱，线圈中产生感应电流
D．这是交流发电机示意图，工作时主要是将机械能转化为电能
7．如图所示，使用手机摄像头扫描維码时，成缩小的实像．下列仪器成像特点与其相同的是（）
A．放大镜
B．照相机
C．投影仪
D．显微镜

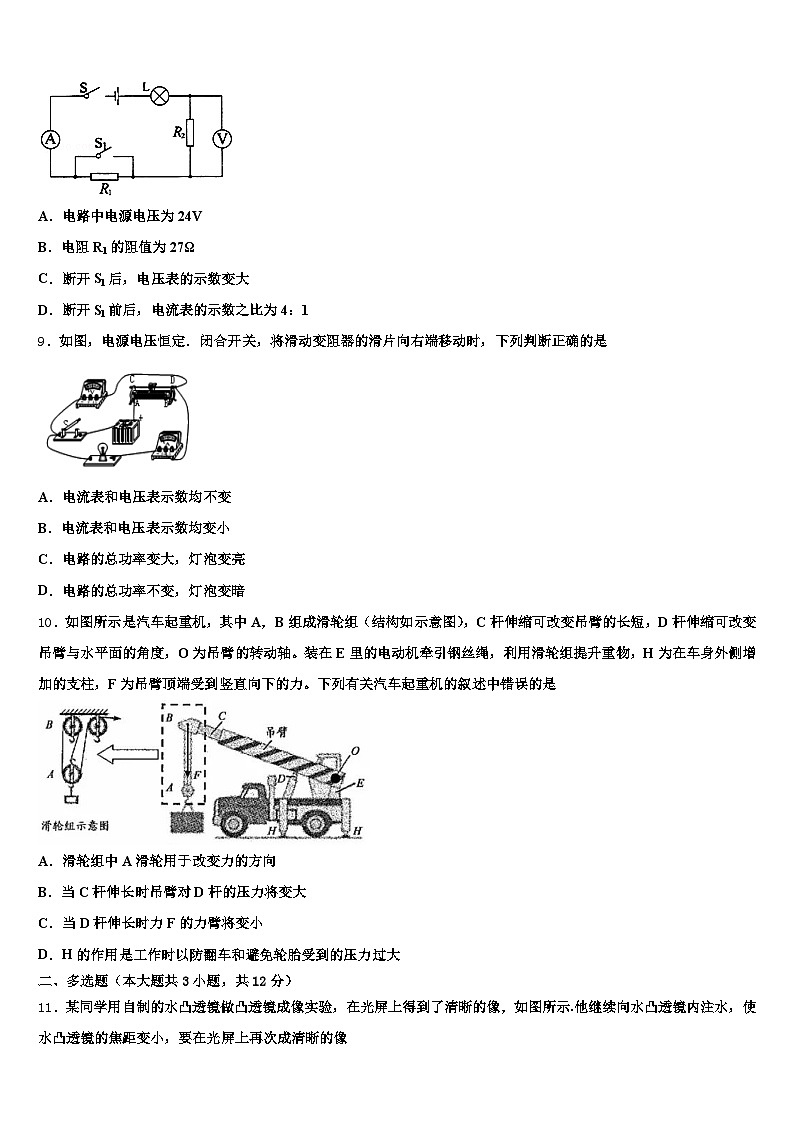

8．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来1/4，则下列选项正确的是（ ）
A．电路中电源电压为24V
B．电阻R1的阻值为27Ω
C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4：1
9．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是
A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗
10．如图所示是汽车起重机，其中A，B组成滑轮组（结构如示意图），C杆伸缩可改变吊臂的长短，D杆伸缩可改变吊臂与水平面的角度，O为吊臂的转动轴。装在E里的电动机牵引钢丝绳，利用滑轮组提升重物，H为在车身外侧增加的支柱，F为吊臂顶端受到竖直向下的力。下列有关汽车起重机的叙述中错误的是
A．滑轮组中A滑轮用于改变力的方向
B．当C杆伸长时吊臂对D杆的压力将变大
C．当D杆伸长时力F的力臂将变小
D．H的作用是工作时以防翻车和避免轮胎受到的压力过大
二、多选题（本大题共3小题，共12分）
11．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示.他继续向水凸透镜内注水，使水凸透镜的焦距变小，要在光屏上再次成清晰的像
A．如果不改变蜡烛和凸透镜的位置，光屏应向右移动
B．如果不改变蜡烛和凸透镜的位置，光屏应向左移动
C．如果不改变光屏和凸透镜的位置，蜡烛应向左移动
D．如果不改变光屏和凸透镜的位置，蜡烛应向右移动
12．下面是连线题，正确的是
A．B．
C．D．
13．如图所示的电路中，电源电压为30V，定值电阻为60Ω，滑动变阻器标有“30Ω 2A”字样，在该电路正常使用的情况下，则（ ）
A．滑动变阻器消耗的最大功率为60W
B．电流表的最大示数为2.5A
C．电路消耗的最大功率为60W
D．当滑片P滑到最右端时，定值电阻R消耗的功率为45W
三、填空题（本大题共5小题，共10分）
14．2018年6月6日是第23个全国“爱眼日”，今年的活动主题为“科学防控近视，关爱孩子眼健康”．小明同学感叹由于长期没有注意健康用眼，早早就戴上了近视眼镜，近视眼对光线的_____（选填“会聚”或“发散”）能力较强；矫正近视眼应佩戴_____（选填“凸”或“凹”）透镜．如果小明距离平面镜3 m，则他在镜中的像到他的距离为____m．
15．根据图中所示，回答下列问题：
甲图：将两支相同的密度计放入两种液体中（放入后两液体深度相同），则两液体对容器底部的压强相比较，pa_____pb（选填“大于”“小于”“等于”）。乙图：探究的是电磁铁磁性的强弱与_____有关；丙和丁两图探究的是同一深度液体的压强与_____有关。
16．如图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时，电磁铁左端为_________极。在使用中发现，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为_________(任写一种)导致工作电路没有接通。
17．下图是挖井时从井中提升沙土的杠杆示意图．杠杆AB可以在竖直平面内绕固定点O转动，已知AO:AB=3:5，悬挂在A端的沙土所受的G=150N，作用在绳端的竖直向下的拉力F=250N,匀速把沙土提升2m，求此过程的机械效率_________ ．如果改为用一个定滑轮去提升这些沙土，机械效率将__________．（选填“升高”或“降低”）
18．2018年8月1日，泰州市区正式实施《烟花爆竹燃放管理条例》．燃放爆竹的噪声主要是爆炸时引起周围空气的____产生的，在市区禁止鸣放爆竹是在____处减弱噪声．
四、计算题（本大题共3小题，共29分）
19．杠杆平衡时，动力F1的大小为10牛，阻力F2的大小为40牛，阻力臂L2为0.1米，求动力臂L1的大小．
20．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）求出R1，R2的阻值？
（2）水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？
（3）在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
21．某型号油罐车的技术参数如下表所示，当它匀速行驶时所受的摩擦力是其总重的0.02倍，在一次运输任务中，油罐车装满密度为0.85×103kg/m3的柴油，以50km/h的平均速度从炼油厂送到加油站需要2h，g取10N/kg，则：
（1）计算炼油厂到加油站的距离；
（2）油罐车满载后对地面的压强；
（3）这次运输过程中油罐车的平均功率。
五、作图题（本大题共2小题，共4分）
22．在图中补全凹透镜的入射光线和折射光线；
（____）
23．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．
（____）
六、实验探究题（本大题共3小题，共15分）
24．为测量额定电压为2.5V小灯泡的额定功率，小明连接了如图所示的实验电路。
（1）小明检查电路连接正确无误，当用开关“试触”时，发现小灯泡都不发光，电压表、电流表都没有示数，为排除故障，小明拆下电压表，将电压表的正号接线柱接在电源正极，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，当电压表的负号接线柱接到D接线柱时，电压表无示数。此电路只有一处断路，由此可以判断___________出现断路故障。
（2）排除电路故障后继续实验，他调节滑动变阻器的滑片，分别测量三组电压、电流值，算出电功率，如上表所示，为减小实验误差，他将三次功率求平均值=0.62W，于是得出小灯泡的额定功率为0.62W，请你指出小明实验中存在的问题：____________。
25．小明在“测量某物块密度”的实验中，进行如下的实验步骤：
A．如图甲所示，在量筒中倒入适量的水，记下水的体积；将小物块用细线系好后，慢慢地浸没在水中，记下小物块和水的总体积。
B．把天平放在水平桌面上，正确调节横梁上的平衡螺母，使横梁平衡。
C．如图乙所示，将小物块放在左盘中，在右盘中增减砝码和移动游码，直至横梁恢复平衡。
按照上述A、B、C顺序进行实验，测出小物块的体积为_____cm3，测出小物块的质量m为_____g，小物块的密度为_____kg/m3，测量值与真实值相比_____（选填“相等”、“偏大”或“偏小”）。为了减小实验误差，实验步骤A、B、C最佳的实验操作顺序是_____（填写字母）。
26．小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
可通过观察_____判断通电螺线管的磁极．为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】试题分析：水面平静如镜，桥在水中成的像属于平面镜成像，是等大的虚像，故A错误；风加快人体汗液蒸发，蒸发吸热，人感觉凉爽，故B正确；太阳能是可再生能源，故C错误；因为路灯可以独立工作，互不影响，虽然同时亮、同时熄灭，但路灯的连接方式是并联，故D错误；故应选B。
考点：平面镜成像的特点 蒸发吸热 太阳能 电路的连接方式
2、A
【解析】
AC．拉力做的有用功：
W有用=Gh=500N×0.6m=300J
拉力做的总功：
W总=Fs=150N×3m=450J
因此拉力做的额外功：
W额=W总-W有用=450J-300J=150J
故A正确，C错误；
B．拉力的功率：
故B错误；
D．斜面的机械效率：
故D错误。
3、C
【解析】
一辆汽车在平直的公路上行驶了120km的路程，前半段路程60km的平均速度为60km/h，后半段路程60km的平均速度为40km/h．由得汽车行驶这120km用的时间分两段分别为
，
，
总时间为2.5h，平均速度为
，
选项C符合题意．
4、A
【解析】解：A．检查和维修电路时，为了安全，必须首先切断电源，故A正确。
B．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故B错误。
C．为了防止发生漏电事故，带金属外壳的用电器使用三孔插座，故C错误。
D．家庭电路中，电能表是用来测量电功的仪表，故D错误。
故答案为A。
点睛：安全用电原则：不接触低压带电体，不靠近高压带电体；
5、D
【解析】
A、冰雪融化是固态变成液态，属于熔化现象，不符合题意；
B、白气是空气中的水蒸气液化成的小水珠，是液化现象，不合题意。
C、露是空气中的水蒸气液化成的小水珠，是液化现象，不合题意。
D、霜是空气中的水蒸气凝华成的小冰晶，是凝华现象。符合题意。
6、A
【解析】
由图可知，图中有电源，因此是电动机的原理图，发电机的原理图没有电源，故C、D错误；电动机是根据通电导体在磁场中受力转动的原理来工作的，线圈在转动过程中会产生感应电流，故A正确，B错误．
7、B
【解析】
手机摄像头是一个凸透镜，使用手机摄像头扫描維码时，成倒立缩小的实像．
A．放大镜是利用凸透镜成正立、放大的虚像工作的．不符合题意．
B．照相机是利用凸透镜成倒立、缩小的实像工作的．符合题意；
C．投影仪利用凸透镜成倒立、放大的实像工作的．不符合题意．
D．由显微镜成像原理知：物体经物镜折射后，成倒立放大的实像，这个像正好处在目镜的焦点之内，又经目镜成正立、放大的虚像，此时的目镜相当于一个放大镜，故不符合题意．
故选B．
重点是凸透镜成像的应用，要牢记凸透镜成像规律，是常考试的内容，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．
8、B
【解析】
当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点，电源的电压为6V+12V=18V，故A是不对的；
此时电路中的电流为=A，则电阻R2的阻值为=18Ω，灯泡的电阻为=9Ω，故此时电路的总电阻为27Ω；
若再断开S1时，由于灯泡的实际功率变为原来的1/4，则电流就变为原来的1/2，D不对；此时电路中的总电阻变为原来的2倍，即54Ω，故电阻R1的大小为27Ω，B是正确的；断开S1后，电路中的电流变小，故电压表的示数变小，C不对．
9、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
10、A
【解析】A. 如图滑轮组中A滑轮由三段绳子拉着，所以是为了省力，B部分的右侧定滑轮用于改变力的方向，故A错误；
B. 如图，当C杆伸长时，吊臂受到竖直向下的力F不变，但力臂会变长，根据杠杆平衡条件知，吊臂对D杆的压力将变大，故B正确；
C. 当D杆伸长时，吊臂与水平面的夹角增大，力F的力臂将变小，故C正确；
D. H与地面的支援点比车辆宽，可以防止工作时翻车，且H与地面支援时，轮胎会离开地面，从而避免轮胎受到的压力过大，故D正确；
故A错误，符合题意。
点睛：关键是杠杆平衡条件的应用，要理解当D杆伸长时吊臂与水平面的夹角增大，力F的力臂为，所以夹角增大时，力臂变小。
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
当他继续向水凸透镜内注水，使水凸透镜的焦距变小，即凸透镜对光的偏折能力变强，则像距会变小；
所以如果不改变蜡烛和凸透镜的位置，即物距不变时，应使光屏应向左移动，减小像距可以两次成清晰的像，故B正确，A错误；
如果不改变光屏和凸透镜的位置，应减小物距，此时像距会增大，所以蜡烛应向右移动可以两次成清晰的像，故D正确，C错误；
故选BD。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
12、BD
【解析】
A．验电器是利用同种电荷相互排斥的原理工作的，故A错误；
B．高压锅可以增大锅内液面上方气体的压强，使锅内液体的沸点升高，故B正确．
C．液体内部的压强随深度的增加而增大，大坝底部建得比上部宽，是为了能承受比上部更大的水的压强，故C错误；
D．电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，电磁铁断电时失去磁性，弹簧把衔铁拉下来，切断工作电路．因此电磁继电器是利用电流的磁效应工作的，故D正确．
13、AB
【解析】
由电路图可知，定值电阻与滑动变阻器并联；
滑动变阻器标有“30Ω 2A”字样，表示变阻器允许通过的最大电流为I=2A，并联电路各支路两端的电压相等，当通过变阻器的电流最大时，变阻器的功率最大，则变阻器消耗的最大功率：P滑最大 =UI=30V×2A=60W，A正确；
由并联电路电压的规律和欧姆定律，通过定值电阻的电流：IR =U/R=30V/60Ω=0.5A，该电流保持不变；当通过变阻器的电流最大时，根据并联电路电流规律，干路电流即电流表的最大示数：I最大 =IR +I=0.5A+2A=2.5A，B正确；
根据P=UI可知，当电路中电流最大时，电路消耗的功率最大，则P总最大 =UI最大 =30V×2.5A=75W，C错误；
R为定值电阻，因电源电压U不变，根据P=UI=U2/R可知，R的电功率不变，其大小为：
PR =U2/R=(30V)2/60Ω=15W，D错误，故选AB．
三、填空题（本大题共5小题，共10分）
14、会聚 凹 6
【解析】
近视眼是由于眼睛的晶状体会聚能力变强，像成在视网膜的前方，要想使像成在视网膜上，应佩戴发散透镜，即凹透镜，使光线推迟会聚；因为凹透镜中间薄、边缘厚，对光线有发散作用；平面镜成像时，像到镜面的距离和物体到镜面的距离相等，所以小明距离平面镜3m，则他在镜中的像到镜面的距离也为3m．则他在镜中的像到他的距离为6m.
15、＞ 线圈匝数 液体密度
【解析】
（1）由图甲知道，密度计放入两种液体中都是漂浮状态，漂浮时浮力等于其重力，即两支相同的密度计所受浮力相等，又因为密度计排开液体的体积是V排a＜V排b，由F浮＝ρ液V排g知道，液体的密度ρa＞ρb，又因为p＝ρgh，两液体深度相同，所以两液体对容器底部的压强是：pa＞pb。
（2）由于乙图中两电磁铁串联，控制电流相同，改变电磁铁匝数的多少，根据吸引大头针数目的多少探究磁性的强弱，所以此实验装置探究的是电磁铁磁性强弱和线圈匝数的关系；
（3）观察丙、丁两图，液体密度不同，探头在液体中的深度相同，U型管中液面的高度差不同，由此可知液体压强与液体的密度有关；
16、S(或南) 控制电路电源电压太小
【解析】
如图根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指所指的右端即为螺线管的N极，故电磁铁左端为S极。
如图的自动报警器，要能正常工作，当温度达到设定值时，电磁铁中有电流通过，产生磁性，将衔铁吸到左侧将工作电路接通，电铃响；
若在使用中发现，电铃没有报警。可能的原因有：控制电路部分电流小，电磁铁产生的磁性小，即控制电路电源电压太低；也可能衔铁触点接触不良，造成断路，电铃不响等。
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。
17、90％ 升高
【解析】
由题意知，知，则，用竖直向下的拉力匀速把沙土提升时，拉力移动的距离与沙土升高的距离之比为：，则拉力移动的距离为：；
根据得，此过程的机械效率为：
；
当用一个定滑轮去提升这些沙土时，因为定滑轮不省力，也不费力，在不考虑摩擦力的情况下，做功时额外功为0，所以机械效率为100%，则使用定滑轮时可以提高机械效率．
18、振动 声源
【解析】
声音是由物体的振动产生的，炮竹声是炮竹爆炸时引起空气的振动发出声音；减弱噪声的方法有：在声源处减弱噪声、在传播过程中减弱噪声、在人耳处减弱噪声，在市区禁止鸣放爆竹是在声源处减弱噪声．
四、计算题（本大题共3小题，共29分）
19、0.4米
【解析】
由杠杆平衡条件得：F1×L1=F2×L2，即：10N×L1=40N×0.1m，解得：L1=0.4m.
20、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
21、（1）100km；（2）9×105Pa；（3）1.5×105W。
【解析】
（1）由可得，炼油厂到加油站的距离：s＝vt＝50km/h×2h＝100km；
（2）由可得，油罐车满载时柴油的质量：m油＝ρ油V油＝0.85×103kg/m3×40m3＝3.4×104kg，因水平面上物体的压力和自身的重力相等，所以，油罐车满载后对地面的压力：F＝G总＝（m车+m油）g＝（2×104kg+3.4×104kg）×10N/kg＝5.4×105N，油罐车满载后对地面的压强：；
（3）因油罐车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力：F′＝f＝0.02G＝0.02×5.4×105N＝1.08×104N，这次运输过程中油罐车的平均功率：。
答：（1）炼油厂到加油站的距离为100km；
（2）油罐车满载后对地面的压强为9×105Pa；
（3）这次运输过程中油罐车的平均功率为1.5×105W。
五、作图题（本大题共2小题，共4分）
22、
【解析】
根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点作出折射光线；根据过光心的光线经凹透镜折射后传播方向不改变作出折射射光线．如图所示：
23、
【解析】
两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“不管行人从哪端进入，电灯都能接通电源发光”，可知两开关应并联，另外注意开关控制火线，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、CD段导线 第一次和第三次实验数据不是额定功率，故不能和第二次数据求平均值
【解析】
（1）由图以及检查方法可知，电压表的负号接线柱分别接到A、B、C接线柱时，发现电压表都有示数，说明从A到C这段是通路，当电压表的负号接线柱接到D接线柱时，电压表无示数，说明CD导线断路；
（2）小灯泡的额定功率是指在额定电压下的功率，不能采用不同电压下的功率求平均值的方法来确定额定功率，实验中第一次和第三次的电压不是额定电压，得出的功率不是额定功率，不能和第二次一起求平均值。
25、10 27 2.7×103 偏大 BCA
【解析】
由甲图可知，量筒中水的体积为30mL，小物块与水的总体积为40mL，故小物块的体积：V=40cm3-30cm3=10cm3；
天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，即小物块的质量：m=20g+5g+2g=27g；
小物块的密度：ρ=＝2.7g/cm3=2.7×103kg/m3；
由于测量过程中，小物块上面会沾有一些水，故使得被测物块的质量比实际值偏大，根据密度公式ρ=可知，计算出的密度偏大；
为了减小实验误差，应先测量物块的质量，后测量它的体积，这样可避免物块上沾有水而测不准它的质量，因此最佳的实验操作顺序是：BCA。
26、小磁针N极的指向 对调电源正负极 条形磁体 增加电池节数或串联一个滑动变阻器(或电阻等)
【解析】
(1)小磁针静止时，N极所指的方向就是该处的磁场方向，磁场中某点的磁感线的方向与该点磁场方向一致，根据磁感线方向判断通电螺线管的磁极；
(2)通过改变电源正负极可改变电路中电流的方向，这样便可以探究电螺线管外部磁场的方向与电流方向是否有关；
(3)观察有机玻璃板上的小磁针分布状态，可知通电螺线管的外部磁场与条 形磁体的磁场方向一致；
(4)探究通电螺线管外部磁场的强弱与电流大小的关系，电路中电流的大小应可以发生改变，所以可以采用的方法是：增加电池节数或串联一个滑动变阻器。
额定电压
220V
容量
30kg
加热功率
2200W
保温功率
605W
卡车型号
自重
2×104kg
轮胎个数
12
油罐容积
40m3
每只轮胎行驶时与地面的接触面积
0.05m2
行驶时的最大速度
90km/h
U/V
1.3
2.5
3
I/A
0.20
0.28
0.3
P/W
0.26
0.7
0.9
