2026年陕西省榆林市中考物理最后冲刺浓缩精华卷（含答案解析）

这是一份2026年陕西省榆林市中考物理最后冲刺浓缩精华卷（含答案解析），共15页。试卷主要包含了考生必须保证答题卡的整洁，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）

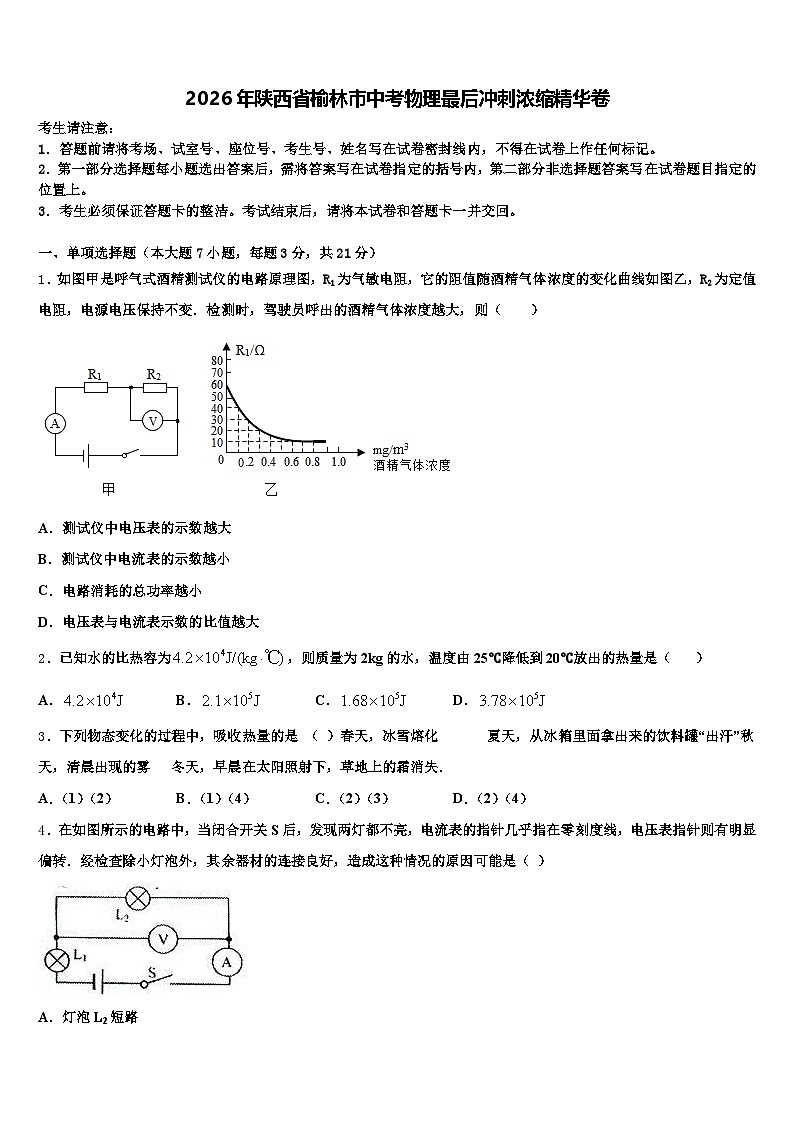

1．如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则（ ）
A．测试仪中电压表的示数越大
B．测试仪中电流表的示数越小
C．电路消耗的总功率越小
D．电压表与电流表示数的比值越大
2．已知水的比热容为，则质量为2kg的水，温度由25℃降低到20℃放出的热量是（ ）
A．B．C．D．
3．下列物态变化的过程中，吸收热量的是 （ ）春天，冰雪熔化 夏天，从冰箱里面拿出来的饮料罐“出汗”秋天，清晨出现的雾 冬天，早晨在太阳照射下，草地上的霜消失．
A．（1）（2）B．（1）（4）C．（2）（3）D．（2）（4）
4．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路

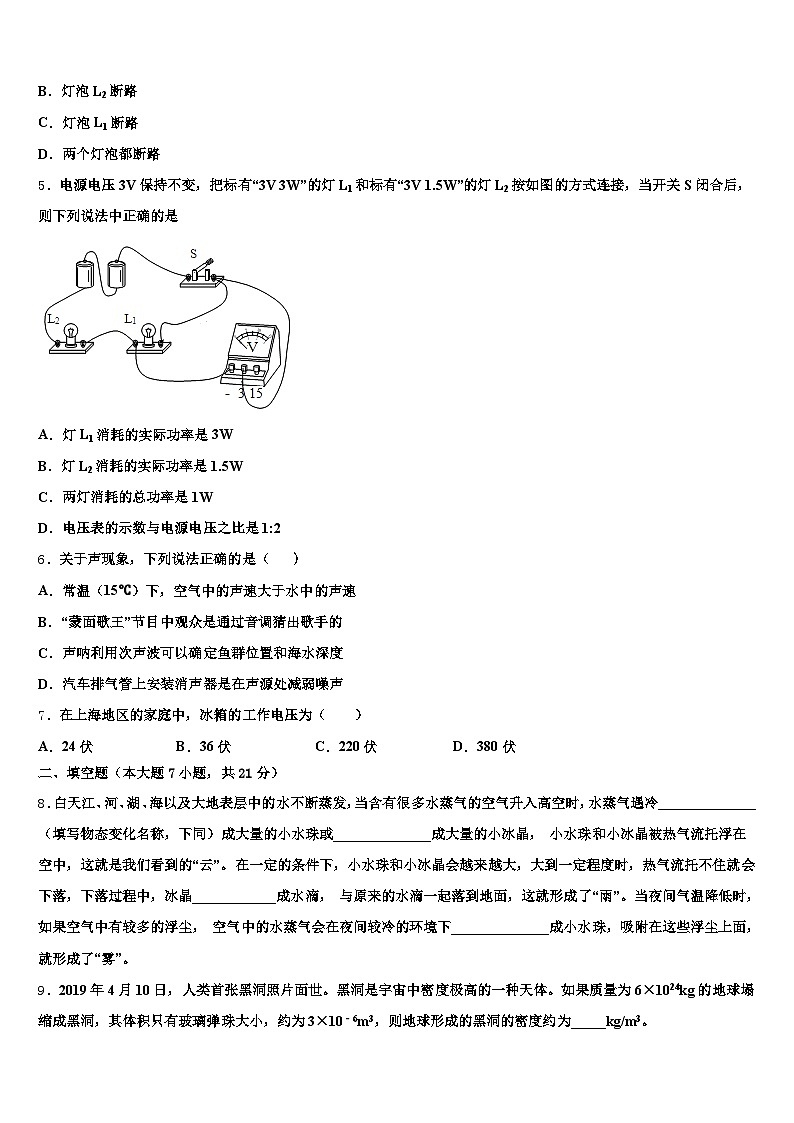

5．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是
A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1:2
6．关于声现象，下列说法正确的是（ ）
A．常温（15℃）下，空气中的声速大于水中的声速
B．“蒙面歌王”节目中观众是通过音调猜出歌手的
C．声呐利用次声波可以确定鱼群位置和海水深度
D．汽车排气管上安装消声器是在声源处减弱噪声
7．在上海地区的家庭中，冰箱的工作电压为（ ）
A．24伏B．36伏C．220伏D．380伏
二、填空题（本大题7小题，共21分）
8．白天江、河、湖、海以及大地表层中的水不断蒸发，当含有很多水蒸气的空气升入高空时，水蒸气遇冷______________（填写物态变化名称，下同）成大量的小水珠或______________成大量的小冰晶， 小水珠和小冰晶被热气流托浮在空中，这就是我们看到的“云”。在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，热气流托不住就会下落，下落过程中，冰晶____________成水滴， 与原来的水滴一起落到地面，这就形成了“雨”。当夜间气温降低时，如果空气中有较多的浮尘， 空气中的水蒸气会在夜间较冷的环境下______________成小水珠，吸附在这些浮尘上面，就形成了“雾”。
9．2019年4月10日，人类首张黑洞照片面世。黑洞是宇宙中密度极高的一种天体。如果质量为6×1024kg的地球塌缩成黑洞，其体积只有玻璃弹珠大小，约为3×10﹣6m3，则地球形成的黑洞的密度约为_____kg/m3。

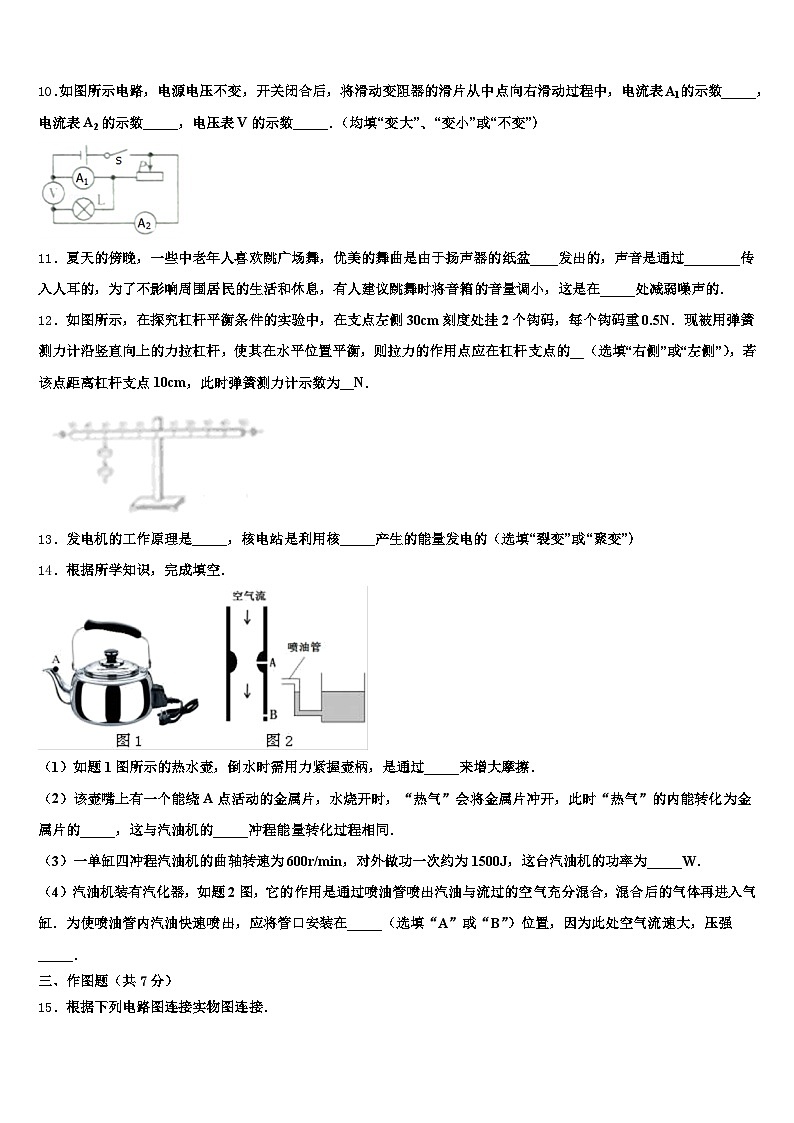

10．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片从中点向右滑动过程中，电流表A1的示数_____，电流表A2的示数_____，电压表V的示数_____．（均填“变大”、“变小”或“不变”）
11．夏天的傍晚，一些中老年人喜欢跳广场舞，优美的舞曲是由于扬声器的纸盆____发出的，声音是通过________传入人耳的，为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在_____处减弱噪声的．
12．如图所示，在探究杠杆平衡条件的实验中，在支点左侧30cm刻度处挂2个钩码，每个钩码重0.5N．现被用弹簧测力计沿竖直向上的力拉杠杆，使其在水平位置平衡，则拉力的作用点应在杠杆支点的__（选填“右侧”或“左侧”），若该点距离杠杆支点10cm，此时弹簧测力计示数为__N．
13．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）
14．根据所学知识，完成填空．
（1）如题1图所示的热水壶，倒水时需用力紧握壶柄，是通过_____来增大摩擦．
（2）该壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的_____，这与汽油机的_____冲程能量转化过程相同．
（3）一单缸四冲程汽油机的曲轴转速为600r/min，对外做功一次约为1500J，这台汽油机的功率为_____W．
（4）汽油机装有汽化器，如题2图，它的作用是通过喷油管喷出汽油与流过的空气充分混合，混合后的气体再进入气缸．为使喷油管内汽油快速喷出，应将管口安装在_____（选填“A”或“B”）位置，因为此处空气流速大，压强_____．
三、作图题（共7分）
15．根据下列电路图连接实物图连接．
16．下图是安装一盏电灯和一个大功率插座的实物示意图,A、B为保险丝,请在图上画出接线。
17．如图所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线．
四、实验题（本大题共5小题，共20分）
18．小华同学做“测定小灯泡的电功率”实验，实验器材齐全并完好，电源电压保持不变，滑动变阻器标有“”的字样，待测小灯上只有所标“”（指小灯正常工作电流）字样清晰可见。小华将电源、小灯泡、电流表、电键以及滑动变阻器正确连入电路后，接着将变阻器的滑片移至一端，再分别将两个电压表并联在电路中，然后闭合电键，移动变阻器的滑片直至小灯泡正常发光。在上述实验过程中发现：一个电压表的示数始终未变，如图所示，另一个电压表的示数在2.2～2.6伏间变化；电流表的示数在0.26～0.30安间变化。
①小华判定小灯泡正常发光的理由是________。
②请根据相关信息，求小灯泡的额定功率。______（本小题的解答过程应有必要的说明和计算）
19．小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．
在图甲中，闭合开关后，通电螺线管的右端为____极．（选填“N”或“S”）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和_____有关．图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针___（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做__运动时，导体中会产生感应电流．小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．
装置改进：___________________操作改进：_____________
20．探究“牛顿第一定律”的过程中：
（1）某实验小组利用如图1所示的装置来研究“阻力对物体运动的影响”。
①运动的小车在水平面上滑行距离的长短除了与小车受到的摩擦阻力有关外，你认为还应该与小车_____有关（写出一个即可）；
②每次实验让小车从同一斜面的同一高度由静止自由滑下的目的是________。
③实验现象是：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越___________，速度减小得越___________。
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将做___________。
（2）事实上“牛顿第一定律”的形成，经历了伽利略、笛卡尔和牛顿等科学家的不断完善。
①伽利略经过图2所示的实验和推理得出结论：如果没有摩擦力和空气阻力的影响，在水平面上运动的物体将会一直运动下去。结合伽利略的结论写出下图中各实验和推理的先后顺序___________（用字母表示）。
②笛卡尔在伽利略观点的基础上进一步完善：如果运动中的物体没有受到力的作用，它将维续以同一速度沿直线运动，既不停下来也不偏离原来的方向。牛顿在他们研究的基础上提出了“牛顿第一定律”。相对于“牛顿第一定律”，笛卡尔的观点有什么不足？___________。
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此___________用实验来直接证明这一定律（选填“能”或“不能”）。在图3声现象的探究中运用该方法的是___________。
21．现用一个瓶口扎有橡皮膜的空塑料药瓶和装有水的柱形透明容器，探究液体内部压强特点。
（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，观察到的现象是_______，说明液体内部向各个方向都有压强。
（2）保证两次药瓶在水中的位置相同，观察到瓶口朝下的药瓶的橡皮膜凹陷的程度更____（填“小”或“大”），说明液体压强______________。
（3）若拿着开口朝下时的装置从山下到山上（保证药瓶在水中的位置不变），观察到橡皮膜凹陷程度___（填“变大”“不变”或“变小”）。
22．刘伟同学为了探究“运动和力的关系”，设计了如图所示的斜面实验．
为了使小车在滑到水平面时的初速度相同，在实验中刘伟让小车从同一斜面的同一高度由静止开始滑下，刘伟采用的研究问题的方法是_______．从甲、乙、丙三次实验小车所停位置情况看，______图中小车所受阻力最大．刘伟从实验推理可知，若水平面绝对光滑，则运动的小车会在水平面上做___运动．牛顿在前人研究成果的基础上，总结处牛顿第一定律，它的内容是：______．
五、计算题（本大题共2小题，共13分）
23．某饮水机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过开关S可以选择出温水或开水．开水加热电功率是2200W，R1的电阻是33Ω（电热丝R1、R0电阻不随温度变化）．求：
饮水机正常工作，出开水时电热丝中的电流；R0的电阻；饮水机正常工作，出温水时10s内电路产生的热量.
24．如图所示，用细线将正方体A和物体B相连放入水中，两物体静止后恰好悬浮，此时A上表面到水面的高度差为0.12m．已知A的体积为1.0×10﹣3m3，所受重力为8N；B的体积为0.5×10﹣3m3，水的密度ρ=1.0×103kg/m3，g取10N/kg，求：
（1）A上表面所受水的压强；
（2）B所受重力大小；
（3）细线对B的拉力大小．
六、综合能力题（本大题共3小题，共18分）
25．高速铁路是一种安全、舒适、低碳环保的运输方式，高铁使用电动机提供动力，请你用学过的物理知识回答下列问题：
电动机工作时能量的转化情况． 列车疾驰而过时，人离得太近会被“吸”向车体的原因． 有些国家在高铁车厢里设置了专门吸烟室，但为什么人们在吸烟室外也能闻到烟味？
26．随着现代社会对住宅节能标准的不断提高，办公楼、住宅的玻璃门窗通常采用真空玻璃．其结构特点是将两块玻璃边部密封在一起，通过抽气口将两层玻璃之间抽成接近真空并用玻璃柱支撑，如图所示．
这种玻璃既不影响采光，又能隔音，还能起到冬天保暖、夏天隔热的作用，为人们营造了一个安静，舒适的环境．但双层真空玻璃制作和安装成本较高，如果安装或使用不当，容易造成玻璃破裂，影响居住环境的安全．双层真空玻璃“既不影响采光，又能隔音”的原因是： _________________．双层真空玻璃容易破裂的一个重要原因是中空部分接近真空，由于_______的作用会将玻璃板压碎．请判断：双层真空玻璃________（选填“能”或“不能”）屏蔽无线电波信号．
27．支点为O的轻质杠杆（每格长度相同）原处于水平静止、现同时施加两个力F1、F2，其中力F2（图中没有画出）的作用点在A点，杠杆仍保持水平静止。
在图中画出F1的力臂l1 ；在图中大致画出F2（所用的力最小）的示意图； 比较大小：F1______F2（选填“﹥”、“﹤”或“=”）。判断依据是：_______________
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
由电路图可知，气敏电阻R1与定值电阻R2串联，电压表测电阻R2两端的电压，电流表测电路中的电流，由图象可知气敏电阻随酒精气体浓度的增大而减小；检测时，驾驶员呼出的酒精气体浓度越大，气敏电阻阻值越小，敏电阻R1与定值电阻R2总电阻越小，由可得，电路中的电流越大，即电流表的示数越大，故选项B不正确；由U=IR可得，定值电阻R2两端的电压变大，即电压表的示数变大，故选项A正确；由P=UI可知，电源电压不变，电路中电流变大，电路消耗的总功率越大，故选项C不正确；由可知电压表与电流表示数的比值等于定值电阻R2的阻值，由于定值电阻R2的阻值不变，电压表与电流表示数的比值不变，故选项D不正确．
2、A
【解析】
根据比热容的定义，释放能量，，，，带入数据计算A对．
3、B
【解析】
（1）春天，冰雪融化，物质由固态变成液态，属于熔化现象，熔化吸热；
（2）夏天，从冰箱里面拿出来的饮料罐“出汗”，是空气中的水蒸气遇到温度较低的饮料罐凝结成的小水滴，属于液化现象，液化放热；
（3）秋天，清晨出现的雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，液化放热；
（4）冬天，早晨在太阳照射下，草地上的霜消失，由固态直接变成气态，属于升华现象，升华吸热；
因此吸收热量的是（1）（4）。
4、B
【解析】
本题涉及的知识是故障电路分析．“当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线”说明电路故障是断路，“电压表指针则有明显偏转”说明与电压相连的电路是接通的，发生断路的是灯泡L1．
5、C
【解析】
AB．两灯的额定电压均为3V，串联接在3V的电源两端，每盏灯都不能得到3V的电压，所以都不能正常发光，实际功率都小于额定功率，所以A、B错；
C．两盏灯电阻分别为：
，
，
则电路的总功率为：
，
C对；
D．根据串联电路的分压公式得：
，
D错．
6、D
【解析】
声音在固体中的传播速度最快，液体中次之，在气体中的传播速度最慢，声音不能在真空中传播，所以常温（15℃）下，空气中的声速小于水中的声速，故A错误；音色是由发声体本身决定的，不同的发声体，音色一般不同，所以，“蒙面歌王”节目中观众是通过音色猜出歌手的，故B错误；超声波具有较强的穿透性，并且能够传递信息，所以声呐是利用超声波确定鱼群位置和海水深度的，故C错误；在汽车排气管上安装消声器，是在声源处减弱噪声，故D正确，故选D．
本题考查的知识点较多，涉及声速、音色的理解、超声波的应用、以及减弱噪声的途径，属于基础题，难度不大．
7、C
【解析】
在我国由于家庭电路中的电压都是220V，所以冰箱的工作电压为220V，故选C．
二、填空题（本大题7小题，共21分）
8、液化 凝华 熔化 液化；
【解析】
水蒸气升入高空时，遇冷液化成大量的小水珠或凝华成大量的小冰晶，在一定的条件下，小水珠和小冰晶会越来越大，大到一定程度时，气流托不住就会下落，下落过程中，小冰晶熔化成水滴，与原来的水滴一起落到地面，这就形成了雨；当夜间气温降低时，如果空气中有较多的浮尘，空气中的水蒸气会在夜间较冷的环境中液化成小水珠，吸附在这些浮尘上面，就形成了“雾”。
9、2×1030
【解析】
地球形成的黑洞的密度约为：
10、变小 不变 不变
【解析】
由电路图知道，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压（电源电压），电流表A1 测干路的电流，电流表A2 测灯泡支路的电流；由于电源电压不变，所以滑片移动时电压表V的示数不变；由于并联电路中各支路独立工作、互不影响，所以移动滑片时通过灯泡的电流不变，即电流表A2 的示数不变；当向右移动滑动变阻器的滑片P时，变阻器接入电路中的电阻变大，由欧姆定律知道，通过变阻器支路的电流变小，由并联电路的电流特点知道，干路电流变小，即电流表A1 示数变小．
11、振动 空气 声源
【解析】
声音是由物体振动产生的，故舞曲是由于扬声器的纸盆振动发出的，日常生活中声音是通过空气传入人耳的．减弱噪声有三种途径：在声源处减弱；在传播过程中减弱；在人耳处减弱，故为了不影响周围居民的生活和休息，有人建议跳舞时将音箱的音量调小，这是在声源处减弱噪声的．
12、左侧 3
【解析】
试题分析：根据杠杆平衡条件可知，如果施加一个向上的作用力，则力应施加在支点的左侧位置；由动力乘动力臂等于阻力乘以阻力臂可得，当动力臂为10cm时，动力应为阻力的3倍为3N．
【考点定位】杠杆平衡条件
13、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
14、增大压力 机械能 做功 7500 A 小
【解析】
（1）倒水时需用力紧握壶柄，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
（2）水烧开的时候，“热气”总是将壶嘴上的金属片冲开，热气对金属片做功，热气的内能转化金属片的机械能，从能量转化的角度看，水汽冲金属片现象相当于如图汽油机的做功冲程；
（3）汽油机飞轮转速是600r/min，每分钟飞轮转动600圈，完成300个工作循环，对外做功300次，做功冲程工作时，推动活塞一次做功1500J，1min做功W＝1500J×300＝4.5×105J，这台汽油机的功率为： ；
（4）由图可知，A处粗，B处细，等质量的空气经过A、B时，A处流速大于B处流速，根据流体压强和流速的关系知，A处的压强小于B处的压强，故将管口安装在A处，喷油管内汽油更容易快速喷出．
三、作图题（共7分）
15、
【解析】
试题分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．
解：根据电流流向法，先从正极出发依次串联开关S3、开关S2、灯泡L2回到负极，然后开关S1和灯泡L1串联以后，把灯泡L1的右端与开关S2的右端相连、开关S1的左端和灯泡L2的左端相连即可，如下图所示：
【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．
16、
【解析】
本题要考查的是关于家庭电路连接的操作细节，对于电灯接线操作的基本要求是：火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头；而对于插座的接线方法是要求左零右火，三孔插座还要求中接地，电路中有熔丝，要将熔丝接到火线上，接线如图所示：
17、
【解析】
首先画出法线，在发生反射时，反射角等于入射角；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线．故答案为
四、实验题（本大题共5小题，共20分）
18、当电流表示数为时，小灯正常发光 1.14W
【解析】
根据题意及图可知，电源的电压为6V；
（1）由题意可知，通过小灯的电流为0.3A时，小灯泡正常发光，判定小灯泡正常发光的理由是电流表示数为0.3安时，小灯正常发光；
（2）根据题意可知，另一个示数变化的电压表测滑动变阻器电压，即滑动变阻器电压为2.2V时，电路中电流为0.3A，所以U额=6V-2.2V=3.8V，P额=U额I额=3.8V×0.3A=1.14W。
19、N； 电流方向； 会； 切割磁感线； 换强磁铁（或绕制线圈）； 快速移动导体（或磁铁）。
【解析】
（1）在图甲中，闭合开关后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极；
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，即电流方向影响磁场的方向，所以这样操作是为了探究通电螺线管外部磁场方向和电流方向有关；
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，导体能切割磁感线，所以灵敏电流计的指针会偏转．这说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，从实验装置上的改进为：换用磁性更强的磁体或用多匝线圈代替导体进行实验，这样产生的感应电流大，现象明显；
从操作上的改进建议为：加快导体（或磁体）切割磁感线运动的速度，因为速度越快，产生的感应电流也越大，现象明显。
20、运动到水平面时的初速度 控制小车到达水平面的速度相同 远 慢 匀速直线运动 CAB 没有对静止物体不受力时的情况做出描述 不能 B
【解析】
（1）①运动的小车在水平面上滑行距离的长短与小车受到的摩擦阻力、小车运动到水平面时的初速度、小车的质量等都可能有关；
②为了控制小车到达水平面的速度相同，所以每次实验让小车从同一斜面的同一高度由静止自由滑下；
③由实验现象可知：同一小车分别在粗糙不同的水平面上滑行时，小车受到的摩擦力越小，滑行的距离越远，速度减小得越慢；
④根据实验现象，可推理得出：运动的小车如果所受的阻力为零，小车将以恒定不变的速度向前运动，做匀速直线运动。
（2）①结合伽利略的结论可以想象出，他所进行各实验和推理应该是先有空气阻力、斜面粗糙，再推理出无空气阻力、斜面光滑的情况，因此其先后顺序应该是CAB。
②相对于“牛顿第一定律”，笛卡尔的观点不够全面，即：没有对静止物体不受力时的情况做出描述；
（3）牛顿第一定律是在大量事实的基础上，通过推理抽象概括出来的。因此不能用实验来直接证明这一定律。
在图3声现象的探究中，探究真空不能传声时，绝对的真空我们无法直接获得，最终的结论是推理得出的，因此运用该方法的是B。
21、橡皮膜都向内凹 大 随深度的增加而增大 变小
【解析】
（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，可以看到橡皮膜都向内凹，说明液体内部向各个方向都有压强；
（2）橡皮膜朝下时，浸入液体的深度大，橡皮膜向内凹的更大，说明在液体密度一定时，液体压强随深度的增加而增大；
（3）因为大气压随高度的增加而减小，当从山下到山上，加在水面上的大气压减小，从而传到橡皮膜的压强变小，所以橡皮膜凹陷程度变小。
22、控制变量法 甲 匀速直线 一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态
【解析】
（1）让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的机械能相同，速度相同；采用的方法是控制变量法；
（2）在这三次实验中，小车在毛巾表面上运动的距离最短，这是因为毛巾表面最粗糙，小车在该表面受到的阻力最大；
（3）若水平面绝对光滑，小车在水平方向上不受力的作用，小车的运动状态将不发生改变，小车将保持原来的速度进行匀速直线运动；
（4）牛顿第一定律的内容是：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，除非作用在它上面的力迫使它改变这种运动状态，这就是牛顿第一定律，也叫惯性定律．
五、计算题（本大题共2小题，共13分）
23、（1）10A （2） （3）8800J
【解析】
（1）由P=UI可得，饮水机正常工作出开水时电热丝中的电流：
I=P开水/U=2200W/220V=10A；
（2）由电路图可知，开关S闭合时，电路为R0的简单电路，饮水机处于开水加热状态，由P=U2/R可得，R0的电阻：R0=U2/P开水=(220V)2/2200W=22Ω；
（3）开关S断开时，R1与R0 串联，饮水机处于温水工作状态，
则10s内电路产生的热量：Q=W=U2/R0+R1t=(220V)2/22Ω+33Ω×10s=8800J。
24、（1）1200Pa；（2）7N；（3）2N．
【解析】
（1）由p=ρgh知道，A上表面所受水的压强是：p=ρ水gh=1×103 kg/m3 ×10N/kg×0.12m=1200Pa；
（2）由阿基米德原理知道，A、B受到的总浮力是：
F浮=ρ水gV排=ρ水g（VA +VB）=1×103 kg/m3 ×10N/kg×（1.0×10-3m3 +0.5×10-3 m3 ）=15N；
又因为A、B恰好悬浮，所以F浮 =GA +GB ，故B的重力是：GB =F浮-GA =15N-8N=7N；
（3）由阿基米德原理知道，B受到的浮力是：F浮B =ρ水gV排B =ρ水gVB =1×103 kg/m3 ×10N/kg×0.5×10-3 m3 =5N，
所以，细线对B的拉力是：F拉 =GB -F浮B =7N-5N=2N．
六、综合能力题（本大题共3小题，共18分）
25、（1）电动机工作时是将电能转化为机械能；
（2）列车驶过时，靠近列车一侧空气流速快压强小，远离列车一侧空气流速慢压强大，产生向列车一侧的压强差，所以人离得太近会被“吸”向车体；
（3）由于分子在不停地做无规则的运动，所以人们在吸烟室里吸烟，在室外也能闻到烟味，这是扩散现象
【解析】
试题分析：分别从能量的转化形式，流体压强与流速关系，分子无规则运动的角度对题干中的问题做出解释．
答：（1）电动机工作时是将电能转化为机械能；
（2）列车驶过时，靠近列车一侧空气流速快压强小，远离列车一侧空气流速慢压强大，产生向列车一侧的压强差，所以人离得太近会被“吸”向车体；
（3）由于分子在不停地做无规则的运动，所以人们在吸烟室里吸烟，在室外也能闻到烟味，这是扩散现象．
26、光可以在真空中传播，而声音不能在真空中传播 大气压强 不能
【解析】
①双层真空玻璃“既不影响采光，又能隔音”，其主要是因为光可以在透明物质中传播，声音不能在真空中传播．
②双层真空玻璃容易破裂的一个重要原因是中空部分接近真空，由于大气压强的作用会将玻璃板压碎．
③无线电波信号属电磁波，电磁波可以透过玻璃进行传播，因此，双层真空玻璃不能屏蔽无线电波信号．
27、 ＞ 根据F1l1=F2l2，l1＜l2，所以F1＞F2
【解析】
（1）用虚线反向延长F1作用线，过支点O用实线作F1作用线的垂线，该垂线就为F1的力臂l1。如下图：
（2）因F1是向上的，杠杆要平衡，则须F2也向上。其次F2的力要最小，则其力臂须最长，即OA为最长力臂。所以过A点用带箭头的实线向上作杆子的垂线段，并标出F2，即为F2的示意图。如上图：
（3）由图可知，l1F2。
